前我分享了电磁炉的基本原理知识。发现大家兴趣挺大，所以这次继续分享电磁炉单元电路的工作原理。
其实，这也是电子爱好者也是一个很好的切入点。因为电磁炉电路包含了很多电路知识。
电磁炉要正常可靠的工作，就需要性能比较完善的电路，完善的整机电路一般由下面几种单元电路组成。这个单元电路也都比较容易理解的，掌握了它们大家就可以举一反三，一通百通。

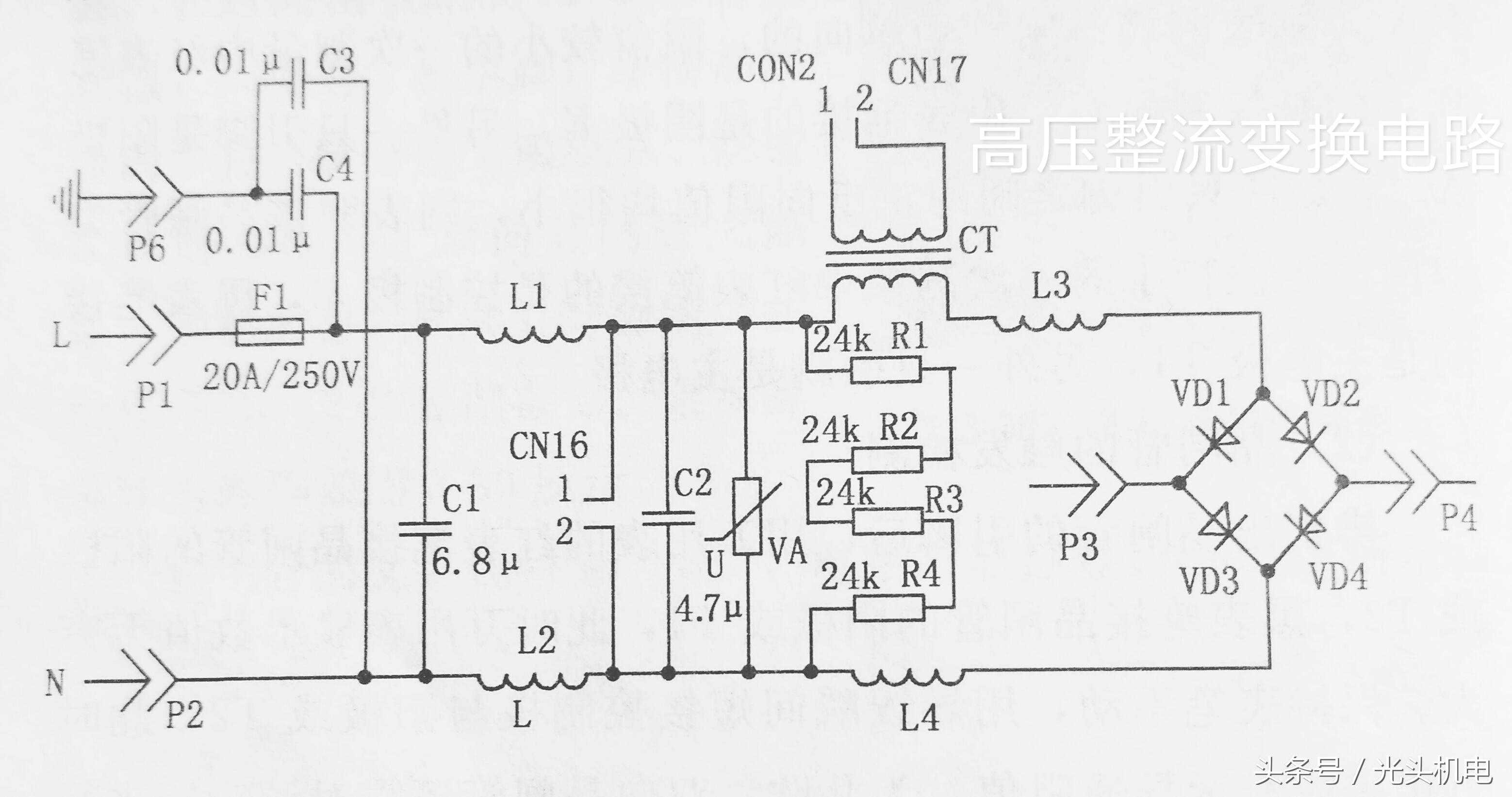

第一，高压整流变换电路。如下图所示：
该电路的主要功能是将交流220伏的电压经线路滤波，滤除电网中高频干扰成分，然后经整流变成310伏左右的直流电，提供给线圈盘和IGBT管作为正常工作电压。

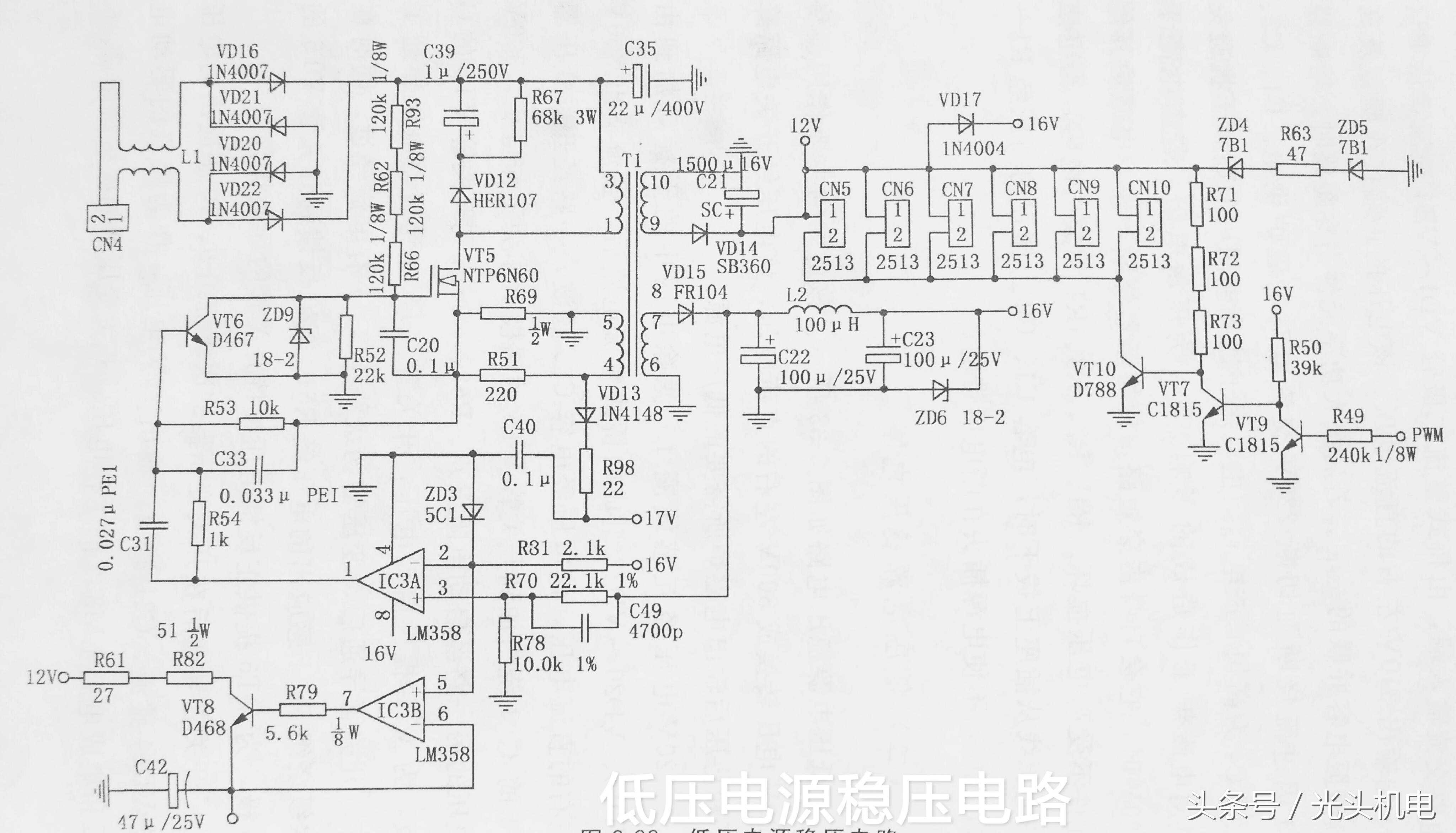

第二，低压电源稳压电路。
主要作用是将220伏电压转换成300伏左右的直流电压，该电压经开关电路降压和稳压后输出电磁炉所需的低压电源。这一部分电路，我想大家应该容易理解，我在之前带开关电源有关电路中都有讲到过。如果大家有兴趣，就自行对照电路图分析。

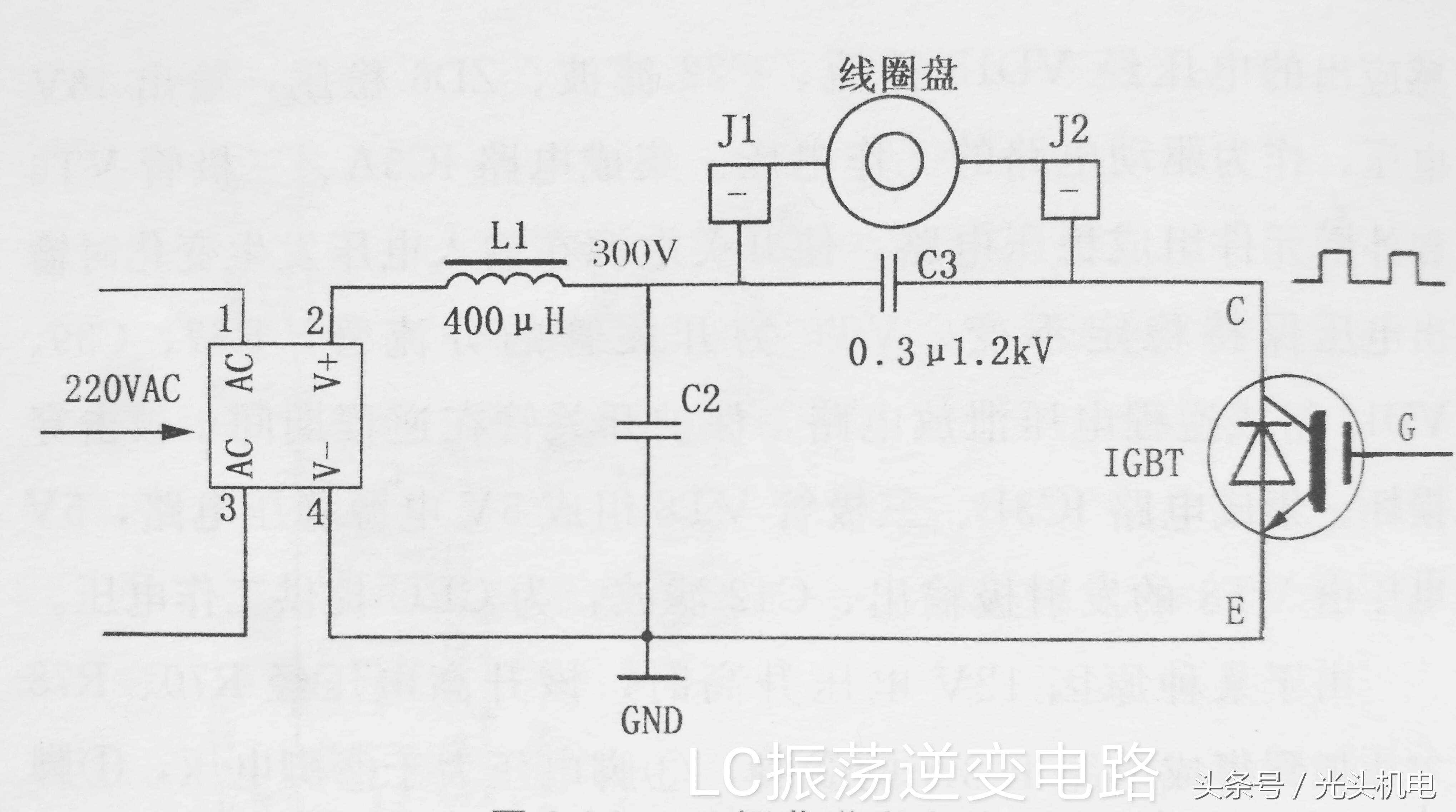

第三，LC震荡逆变电路。
该电路主要通过IGBT的导通与截止，让电流在线圈盘与高频电容间成形震荡，把电能转化为磁能，然后磁能在锅底成形涡流，产生热量对锅具进行加热。

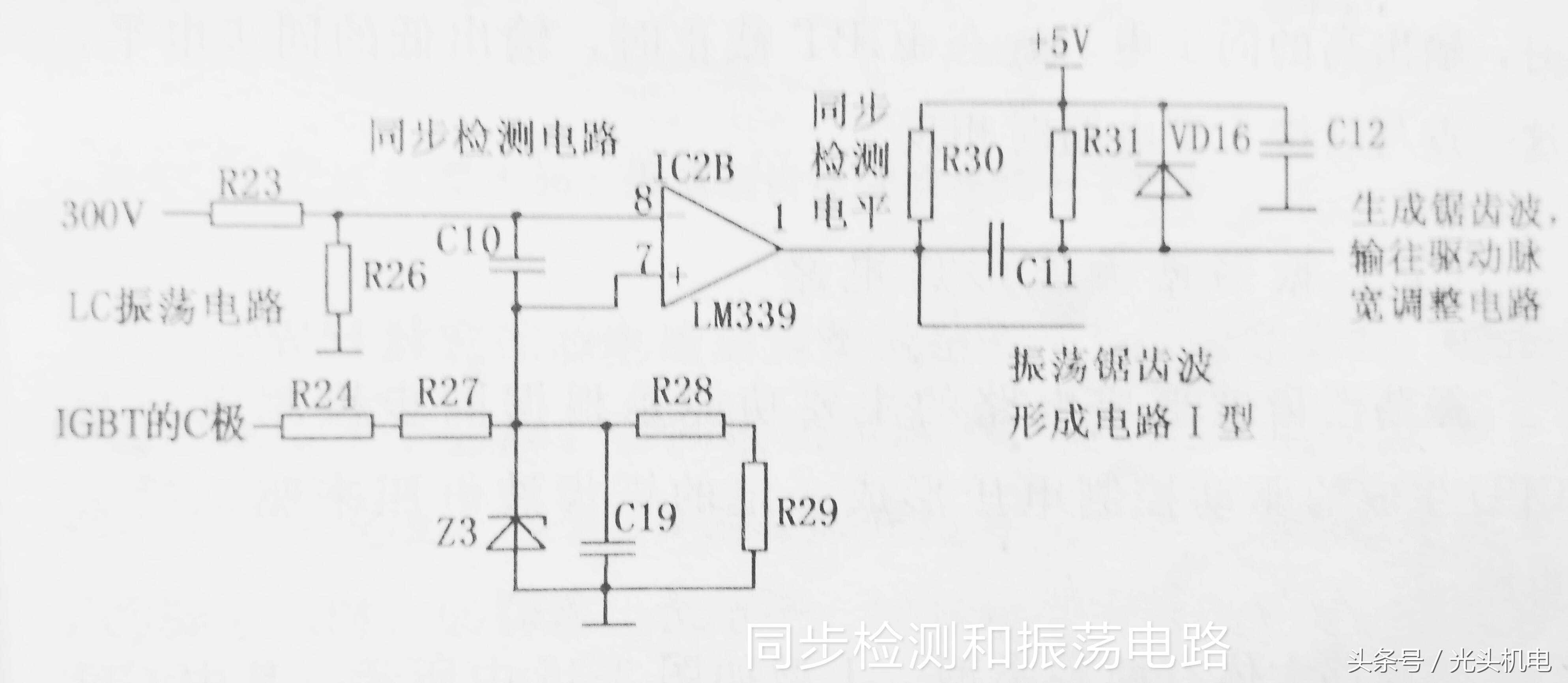

第四，同步检测电路。
该电路的主要功能是：从线圈盘与高频谐振电容并联电路两端检测到同步信号，经整形放大后控制IGBT的的G极的驱动电压，使使加到IGBT的G极开关脉冲电压的前沿与C极峰值电压的后沿保持同步。

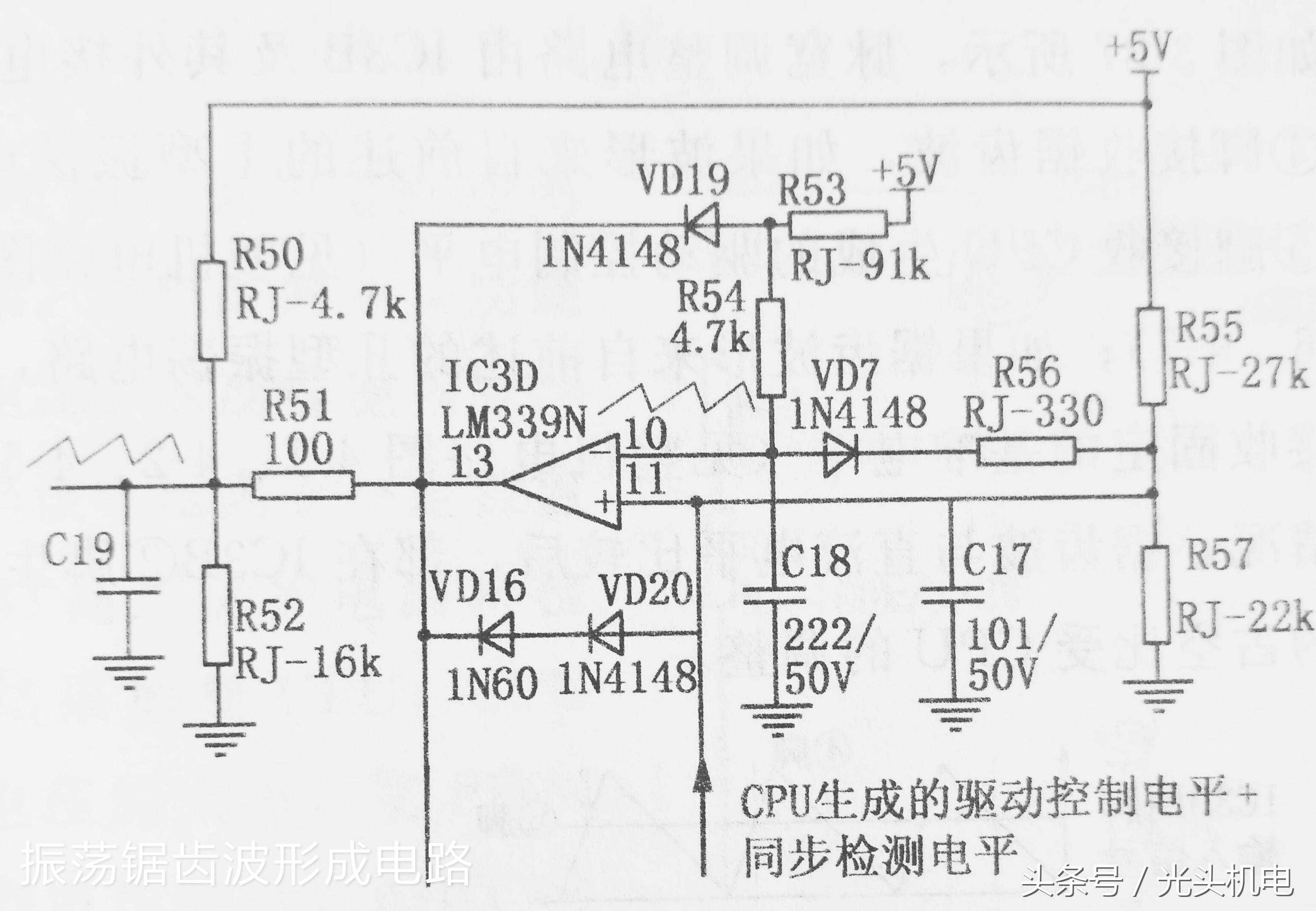

第五，震荡锯齿波成形电路。
震荡锯齿波形成的电路的主要功能是：根据同步检测电压与CPU生成的驱动控制电压，形成一定的锯齿波电压来驱动后级的电路。

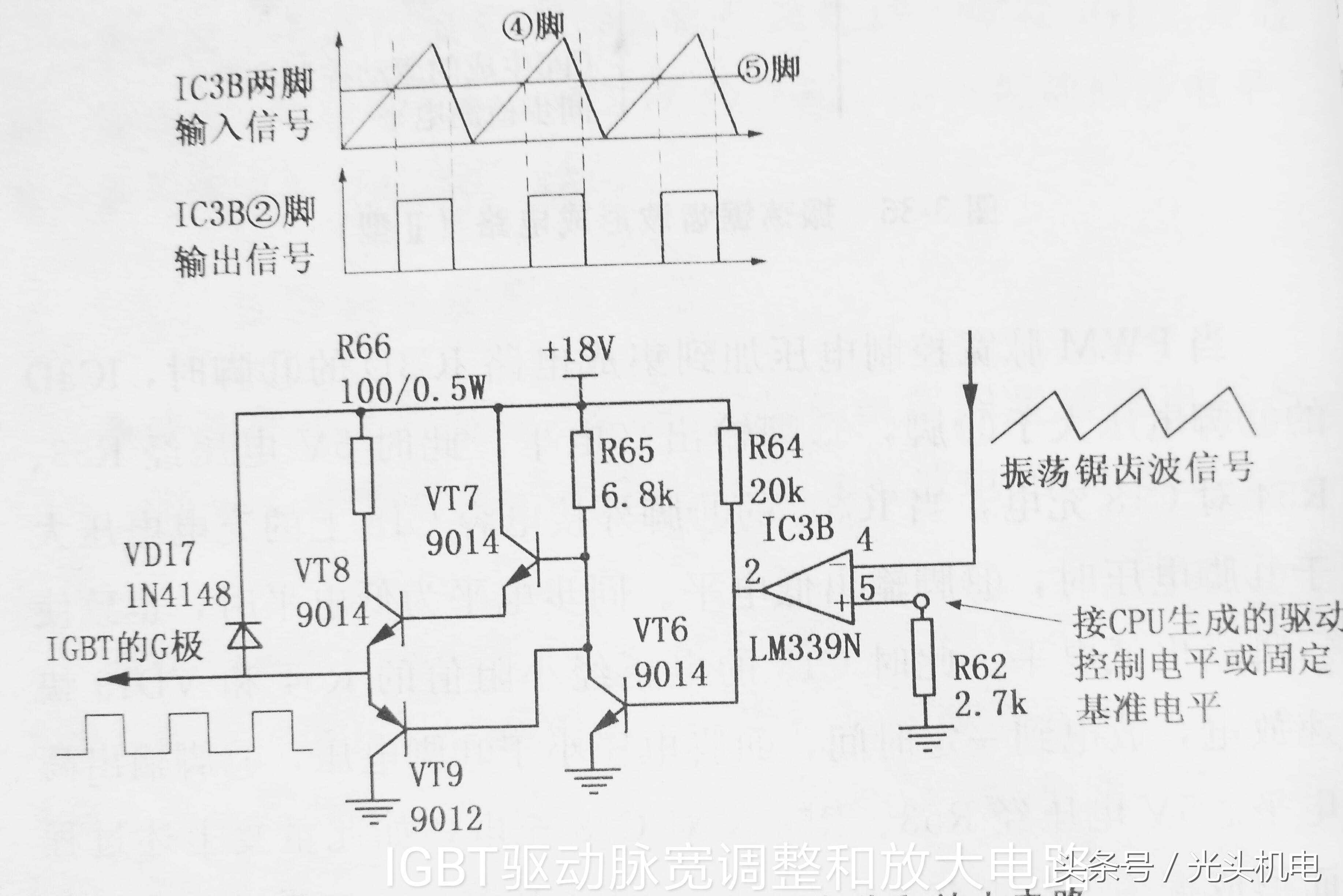

第六，IGBT驱动脉宽调整电路和放大电路
驱动脉宽调整电路生成占空比可调的方波，送入驱动放大电路，生成直接驱IGBT的方波。如上图所示，脉宽调整电路由IC3B及其外接电路组成。

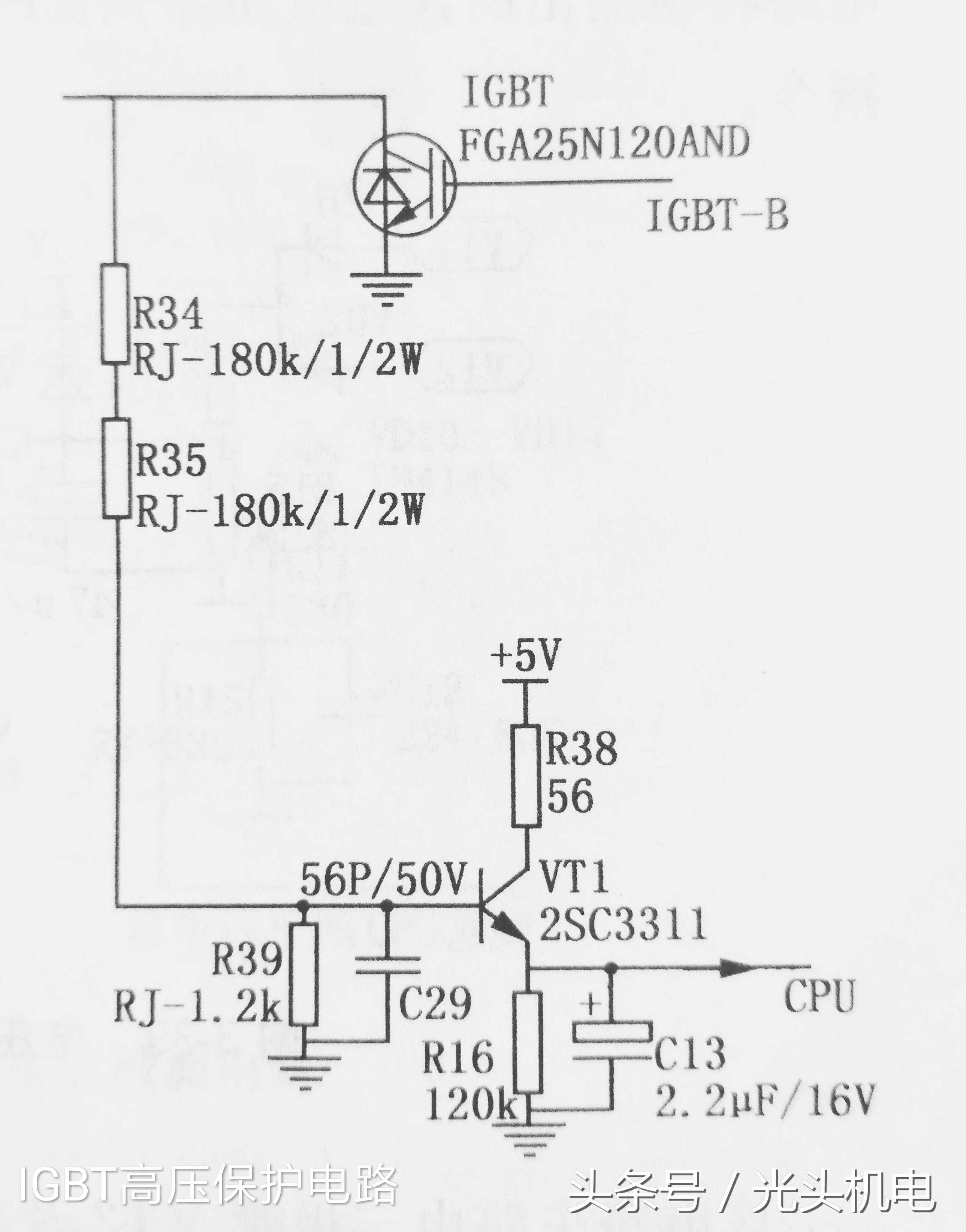

第七，IGBT高压保护电路
该该电路的主要功能是检测IGBT的反峰逆程脉冲电压，当该电压高于一定数值时，IGBT高压保护电路将检测到的结果加到CPU，CPU根据该电压的大小，使PWM脉冲控制电压降低,IGBT导通时间缩短,逆程高压降低，保护IGBT不受损坏。

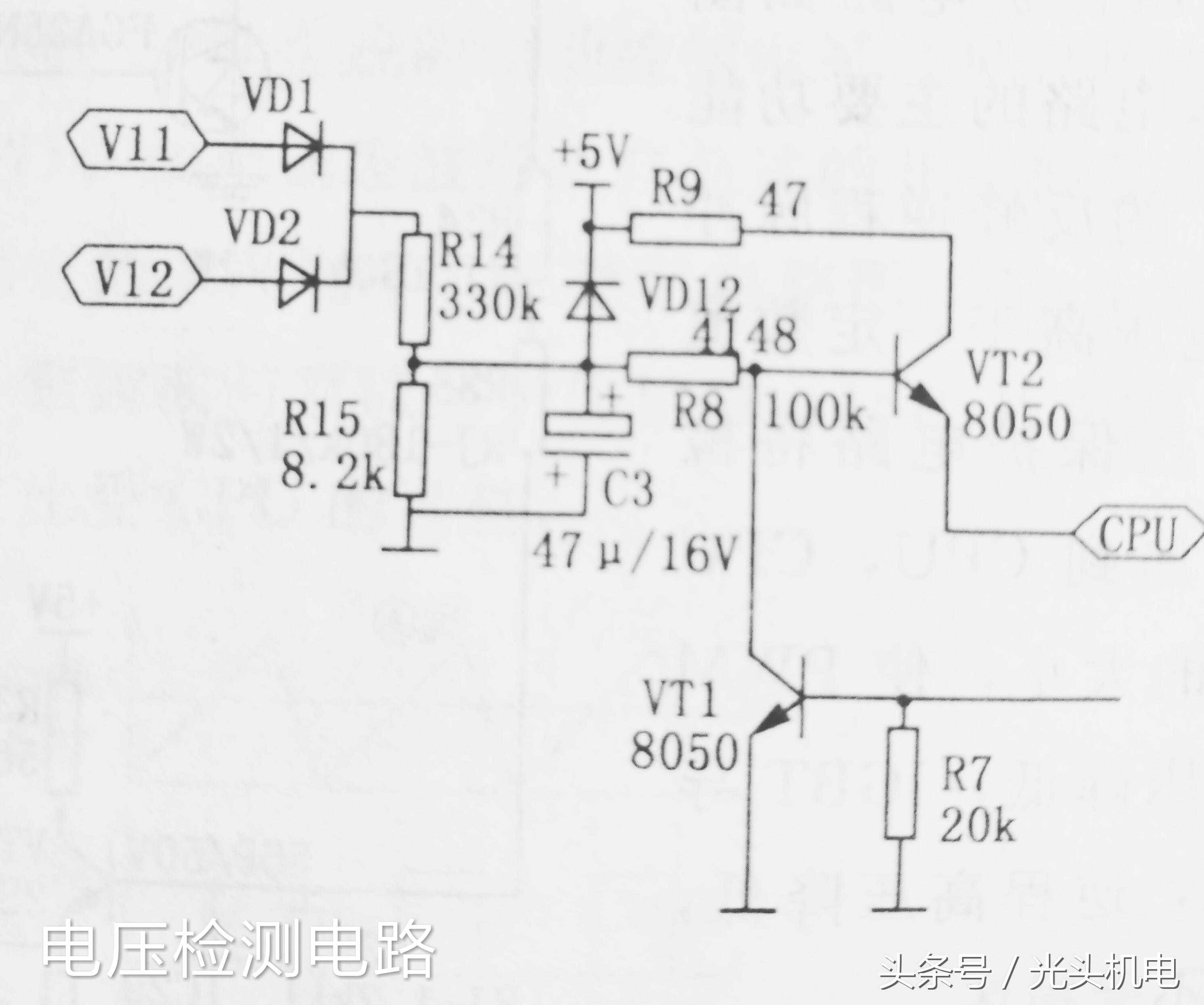

第八电压检测电路
该电路的主要功能是时刻检测交流输入电压是否在正常的范围内。若交流输入电压异常，该电路将检测出的误差电压加到CPU，然后CPU发出相应的动作指令。

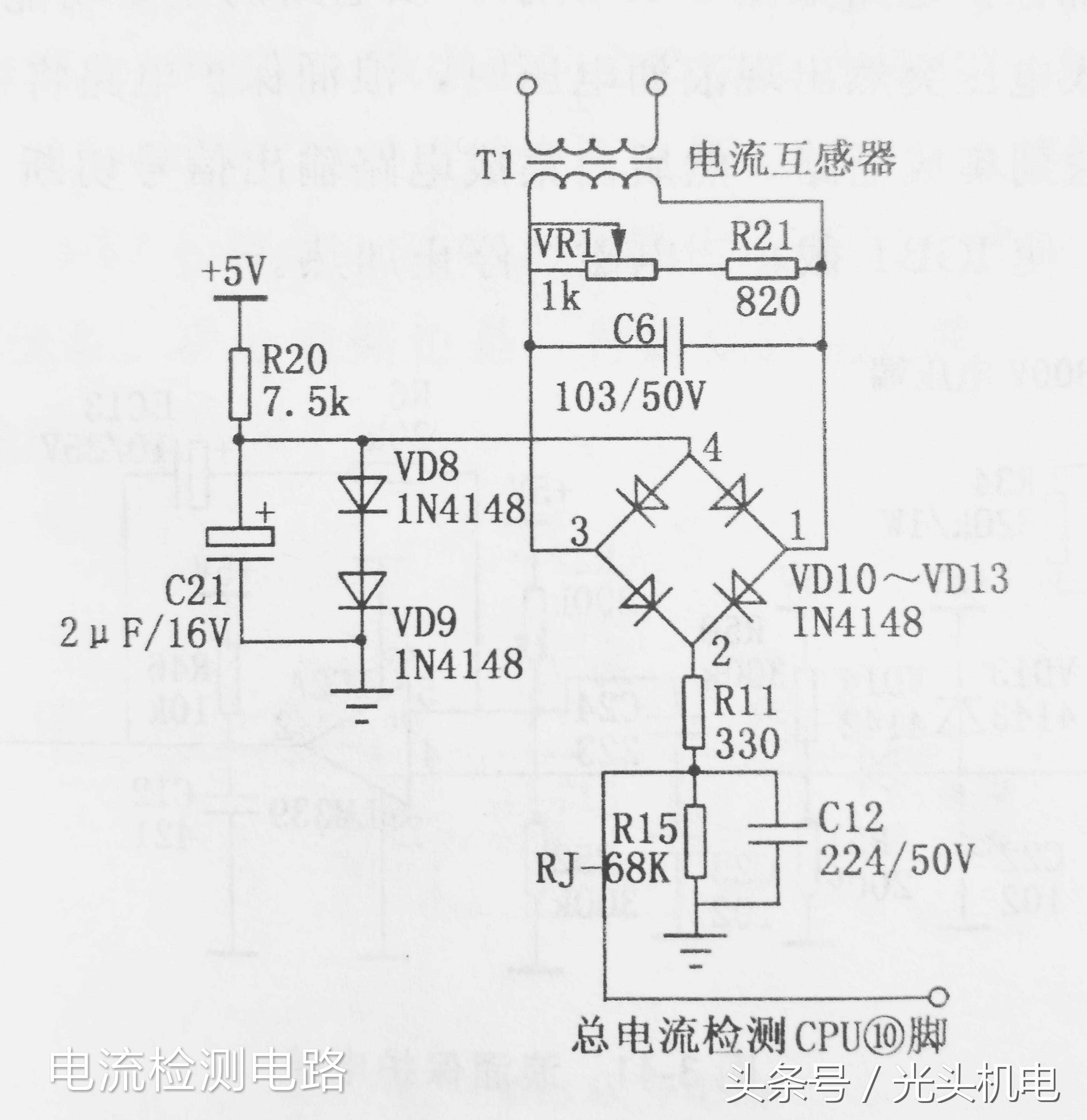

第九，电流检测电路。
该电路的主要功能是在电磁炉工作时，时刻检测整机电流的变化，CPU根据检测电流的变化而输出相应的pwm脉冲控制电压，使电磁炉保持稳定的功率输出。

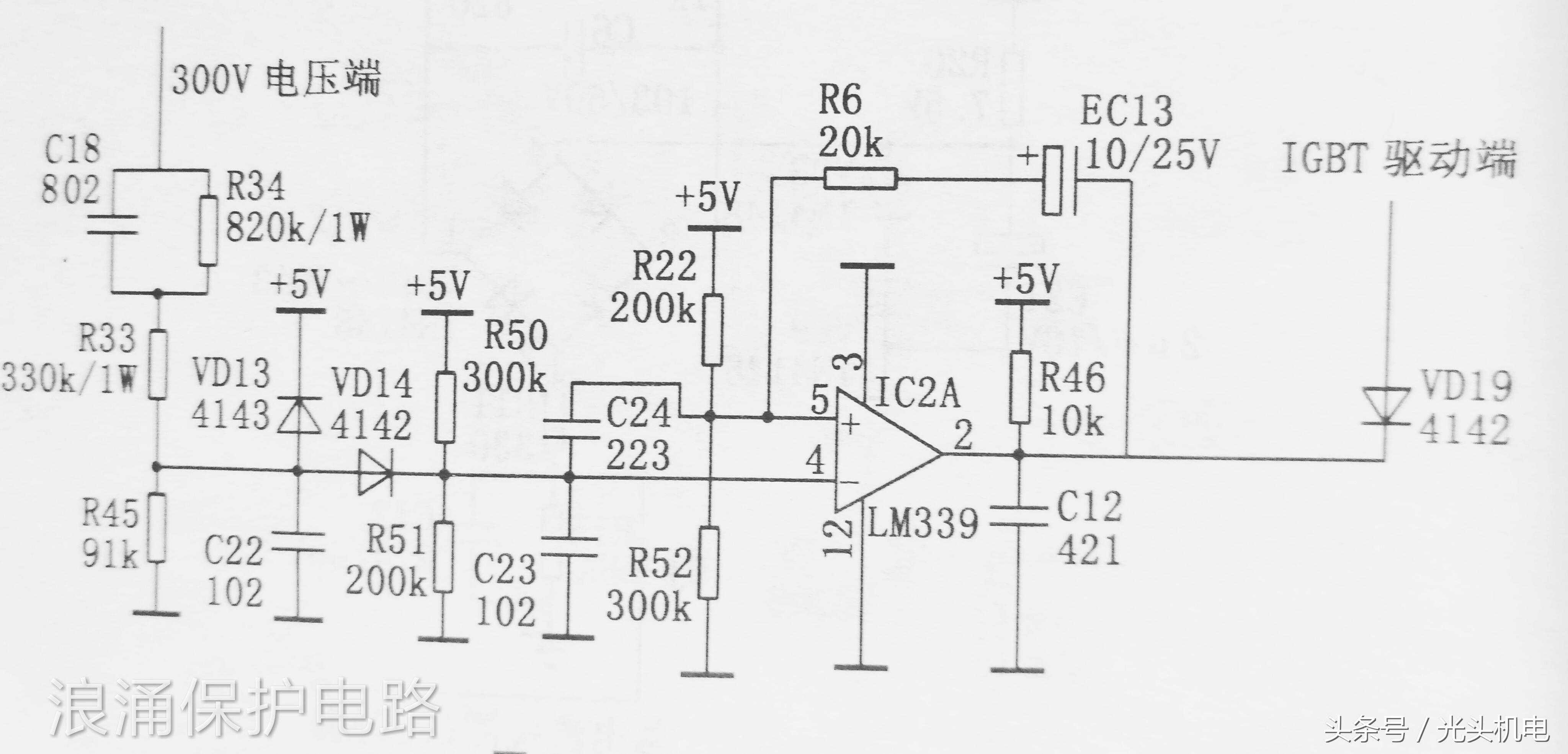

第十，浪涌保护电路。
该电路的主要功能是在220伏交流输入电压突然出现浪涌电压时，浪涌保护电路将检测的电压信号送到集成电路，然后由集成电路输出信号切断IGBT的驱动电压，使lGBT截止，电磁炉停止加热。

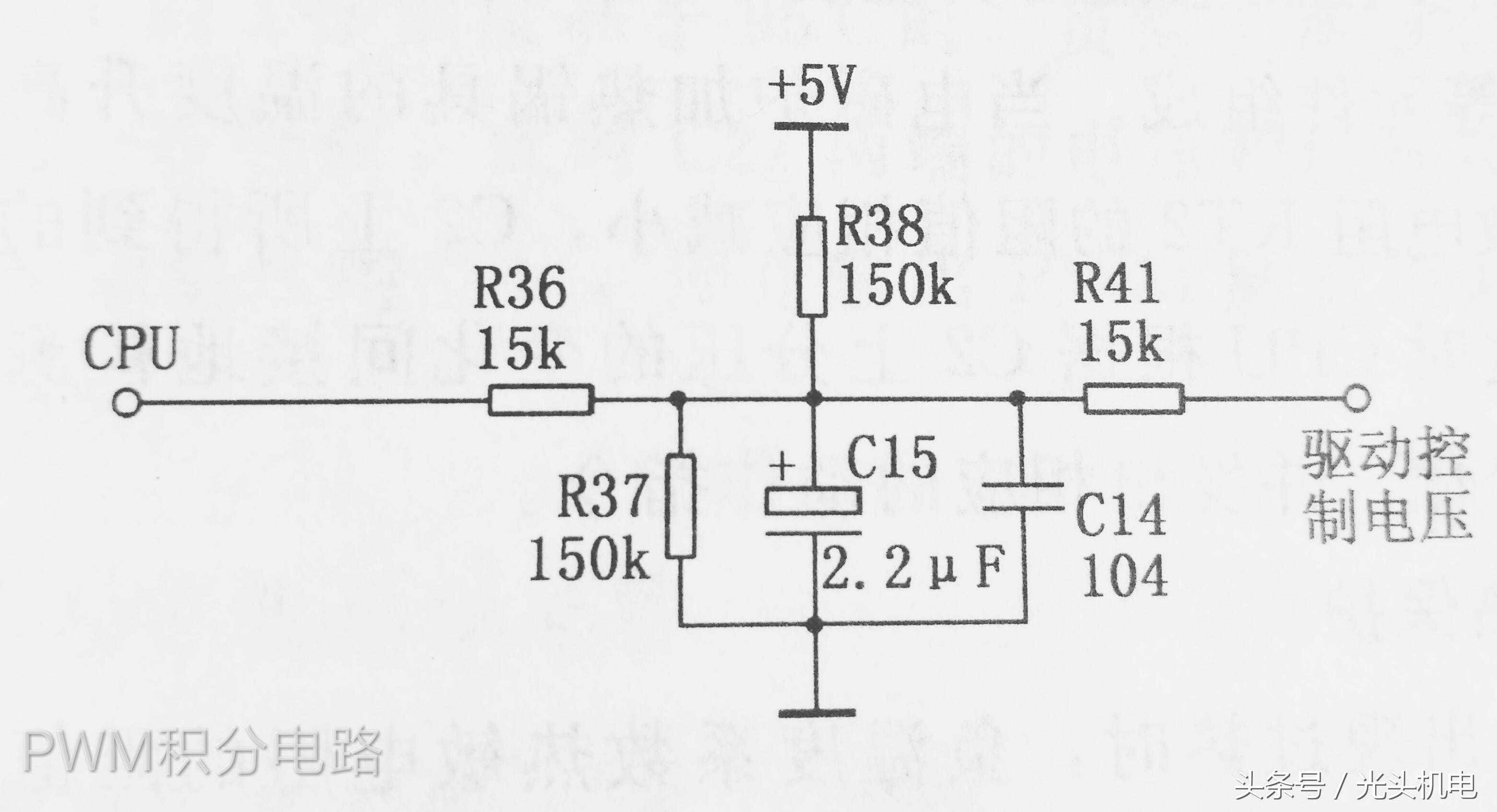

第十一，CPU输出的PWM的方波的积分电路。
该电路的主要功能是将CPU输出的不同占空比方波脉冲转变为对应的直流电压，并将该直流电压加到电路中，最终生成可调方波来控制lGBT的导通状态，积分电路也是一种数模转换电路，因为一般CPU无法直接输出模拟信号。

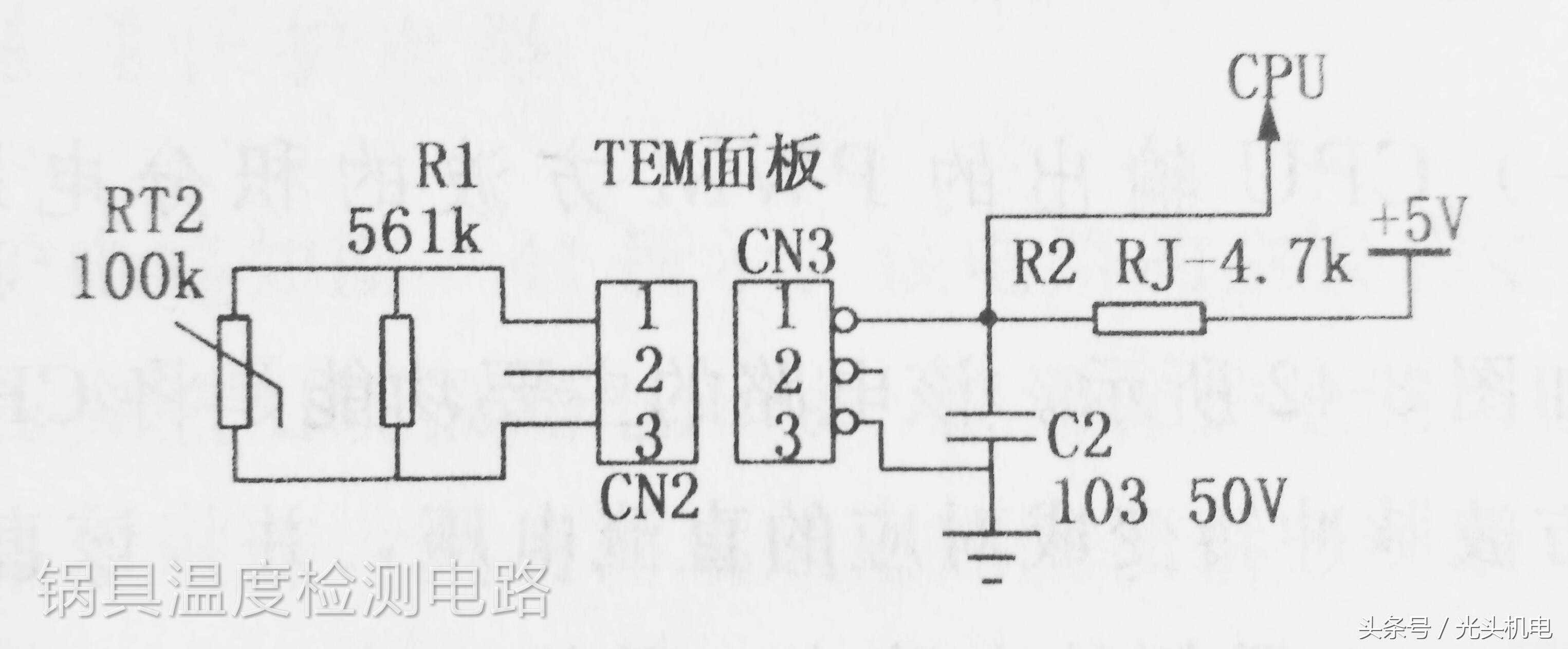

第十二，锅具温度检测电路。
该电路的主要功能是将锅具温度的变化，通过电路中负温度系数热敏电阻阻值的变化，反映到CPU，由CPU发出相应的动作指令（包括过热保护，干烧保护）。
第十三，lGBT温度检测电路。
该电路的主要功能是将lGBT的工作时的温度变化通过电路中负温度系数热敏电阻阻值的变化，传递给CPU，发出相应的动作指令。
第十四，风机驱动电路。
风机驱动电路主要功能是将CPU输出的风机驱动信号，加到该电路以驱动风机运转。
第十五，蜂鸣器驱动电路。
其主要功能是将CPU输出的蜂鸣器驱动信号加到该电路，以驱动蜂鸣器发出响声。
