充电头网拿到了一款远古时代的苹果Macmini电脑的原装110W适配器，这款电源适配器适配2006年初到2009年末推出的Macmini使用，之后的Macmini均为内置电源设计。适配器为可更换线缆设计，自带168cm长输出线。电源输出规格为18.5V6A，输出功率110瓦。
这款电源为白色外壳，设计风格与近年来苹果适配器设计不同，为切面造型。电源输出插头酷似USB-C插头，支持双面插接使用。下面就带来苹果这款早期电源适配器的拆解，看看内部的用料和设计。
苹果Macmini110W电源适配器外观
苹果Macmini配备这款电源适配器自带输入输出线缆，机身长方体造型，经典白色配色。
输入端插头为三脚美规。

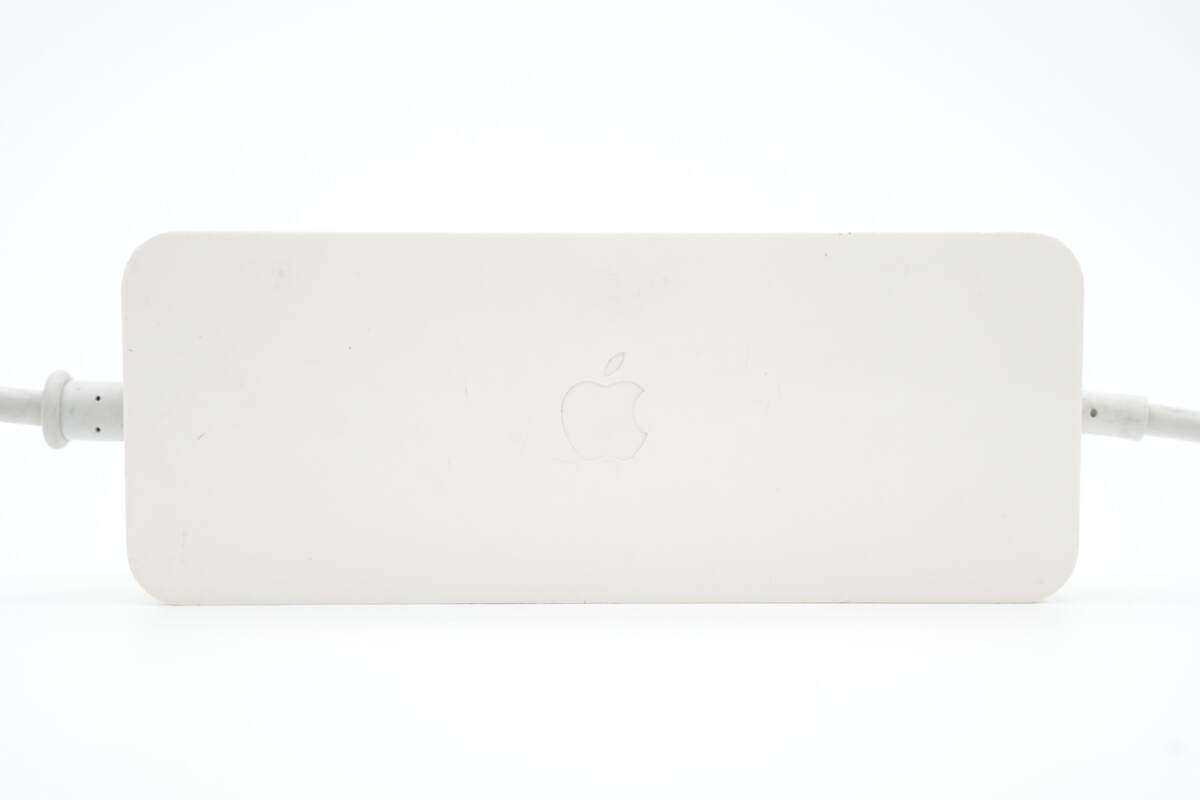

机身顶面中心设计有苹果logo。

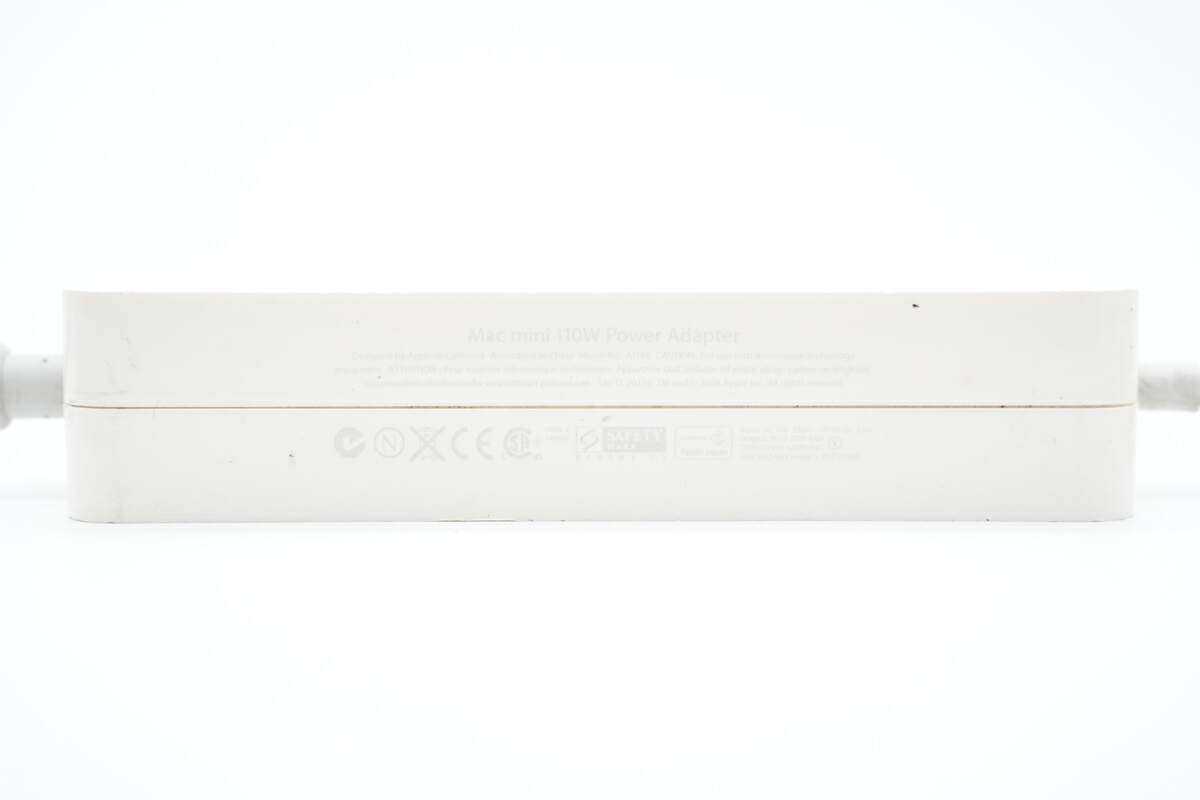

机身一侧印有电源参数。

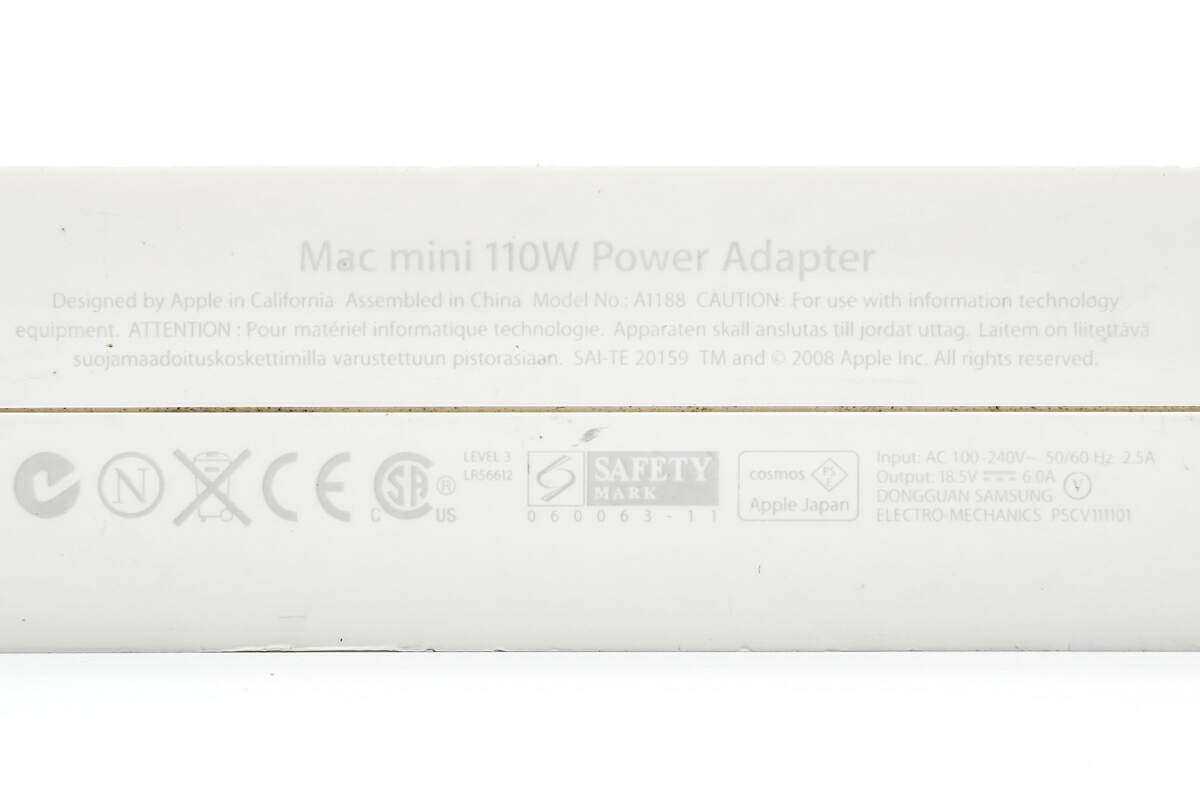

这款电源适配器机身型号为A1188，支持100-240V~50/60输入，以及18.5V6A输出，通过了CE认证，由东莞三星电机代工。

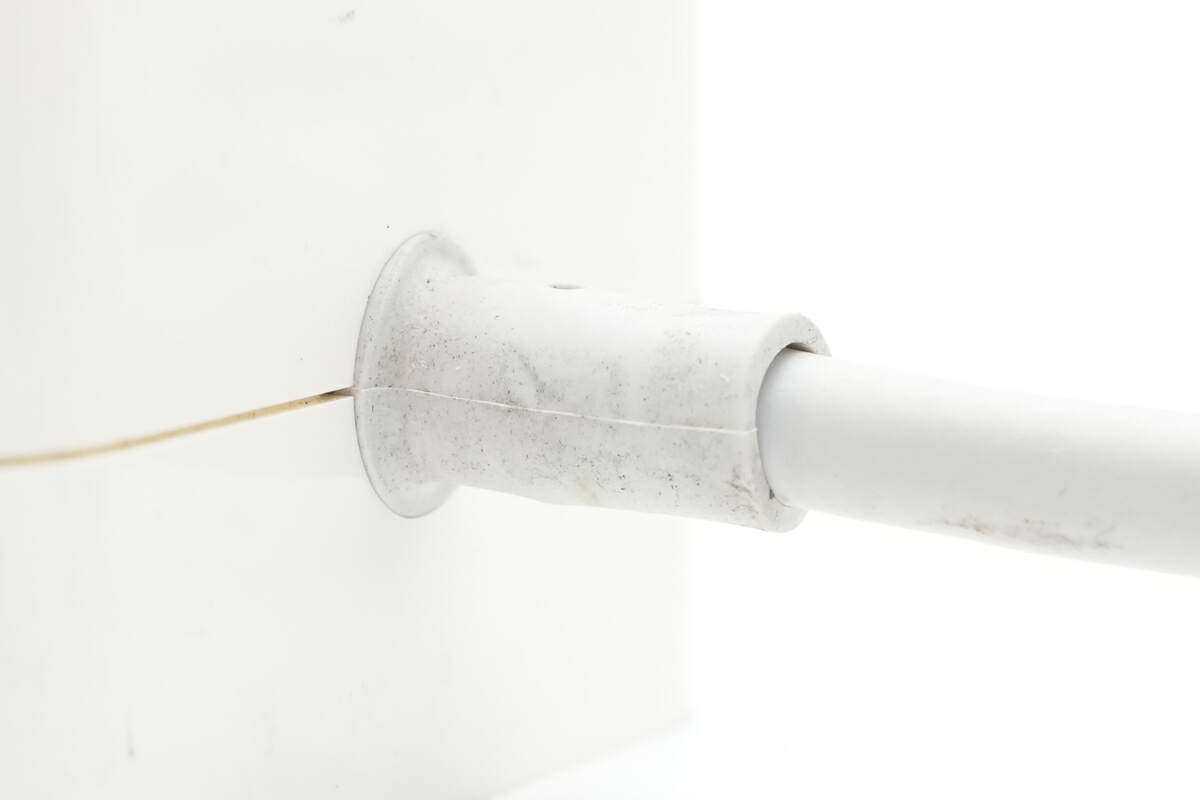

输出线缆和机身连接处设有胶套保护。

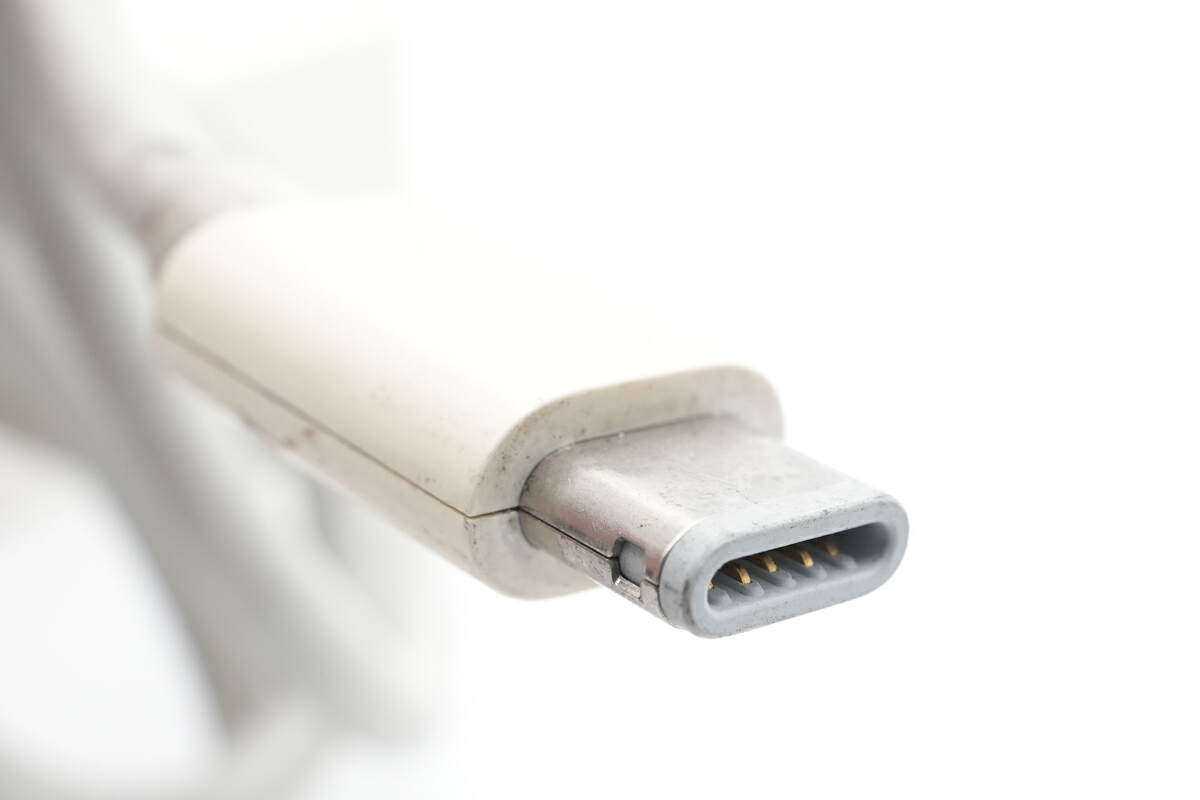

输出线缆线头特写，并不是USB-C公头，针脚镀金。

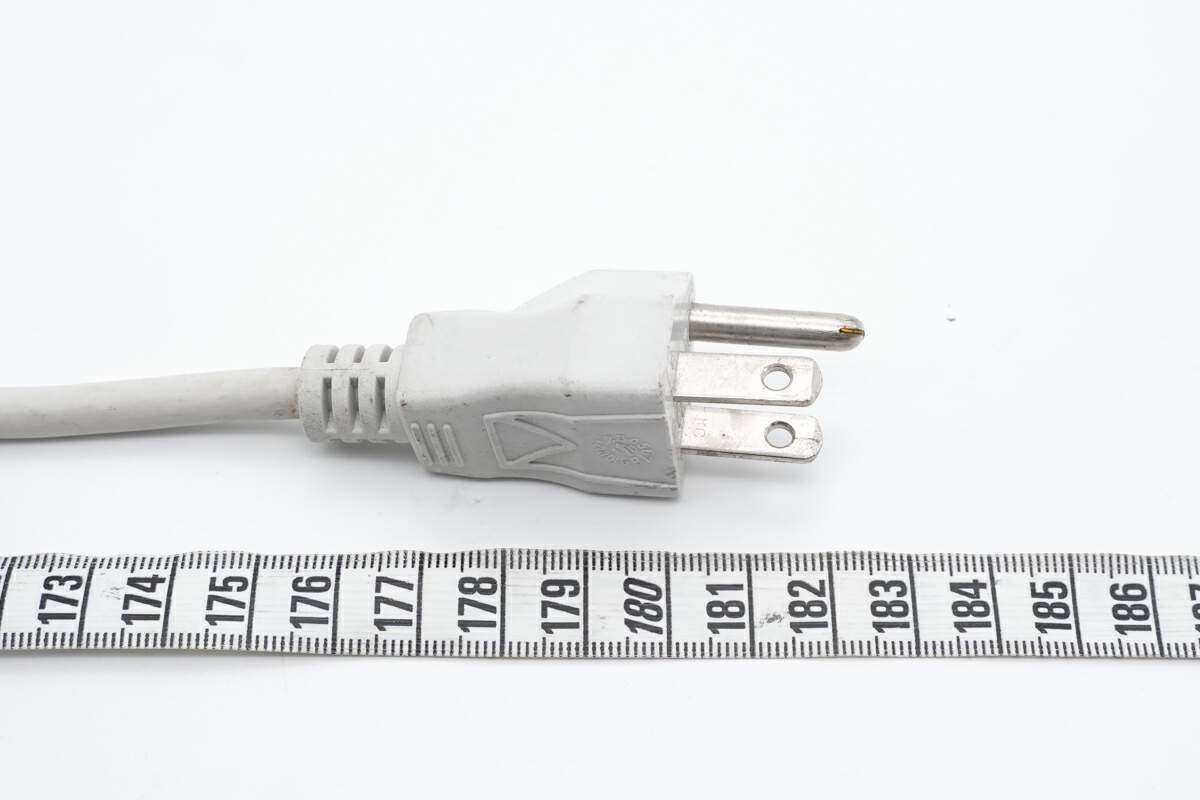

测得适配器输入线缆长度约为182cm。

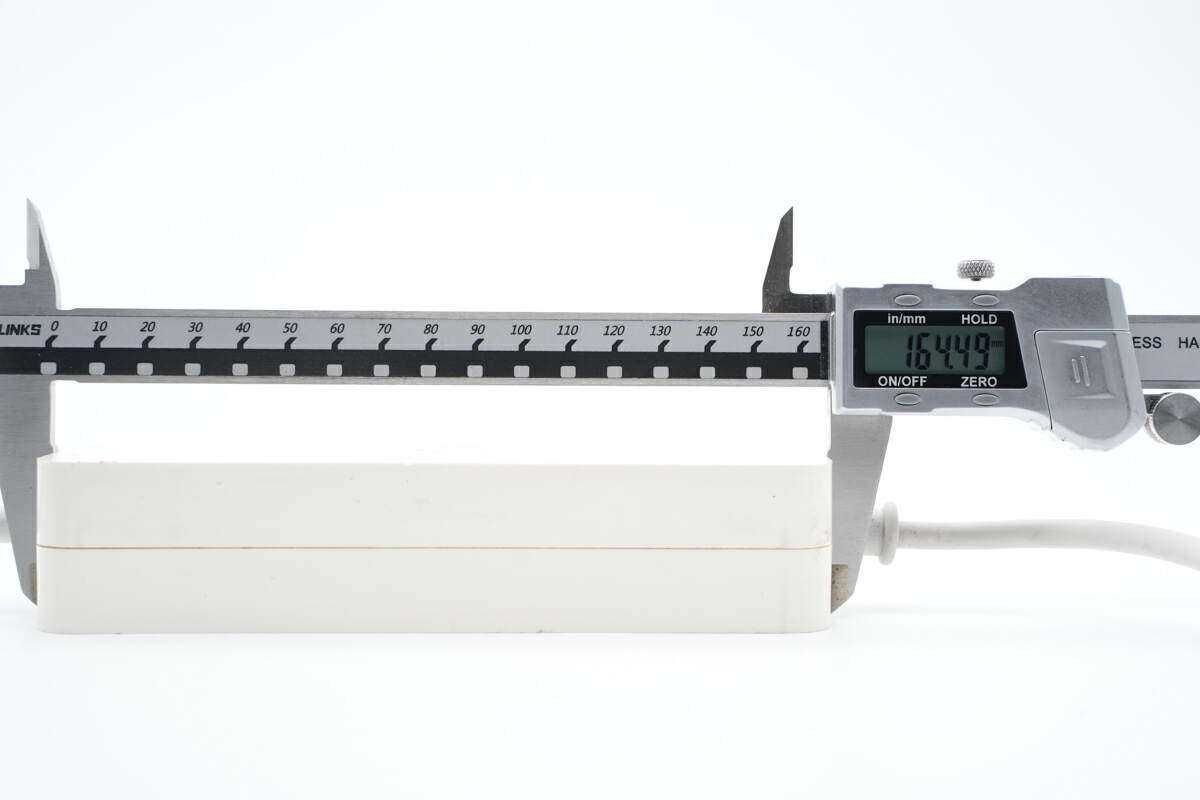

测得适配器机身长度为164.49mm。

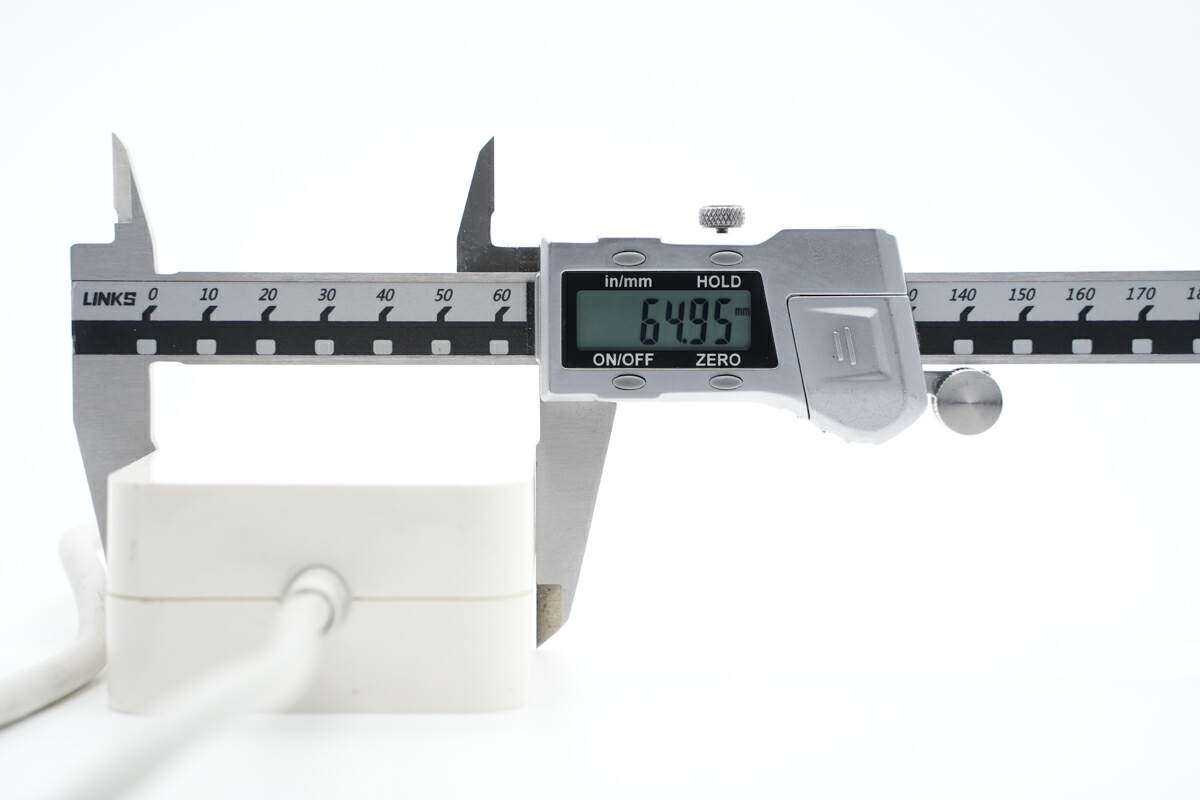

宽度为64.95mm。

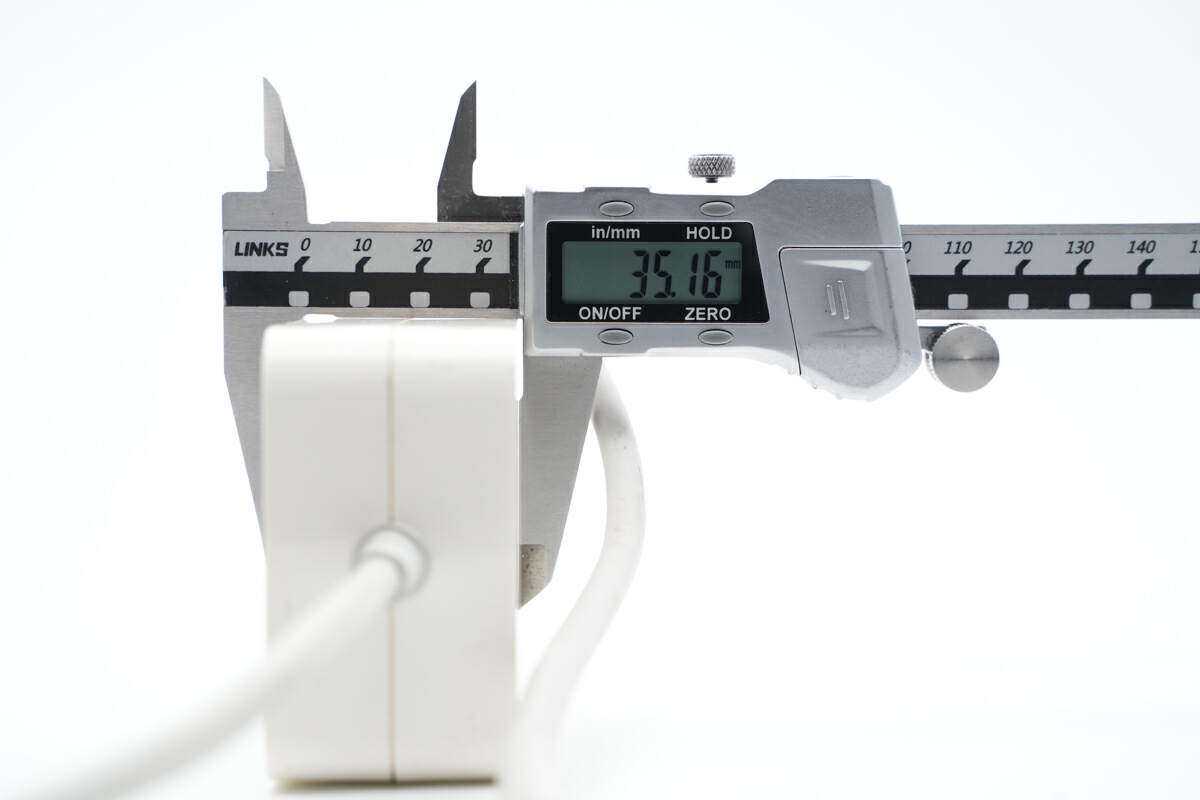

厚度为35.16mm。

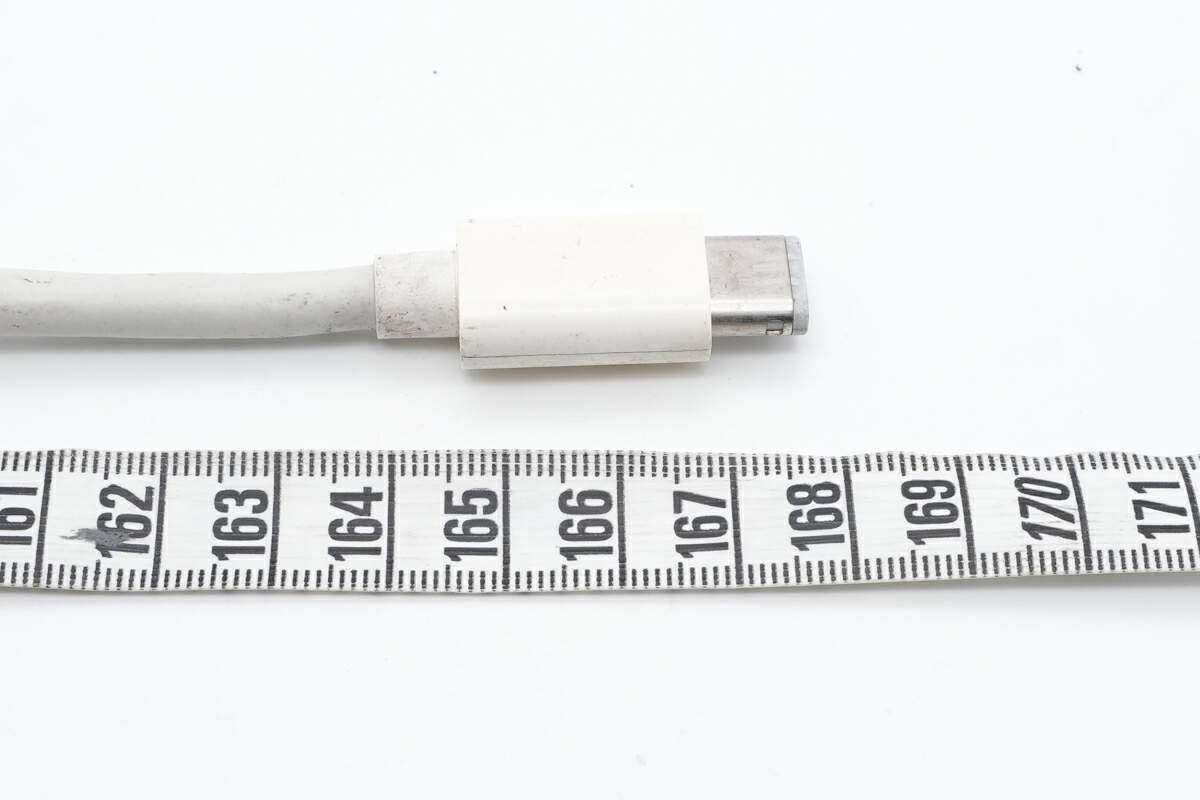

输出线长度约为168cm，总长度超过了3.5米，可以满足绝大多数场景供电需求。

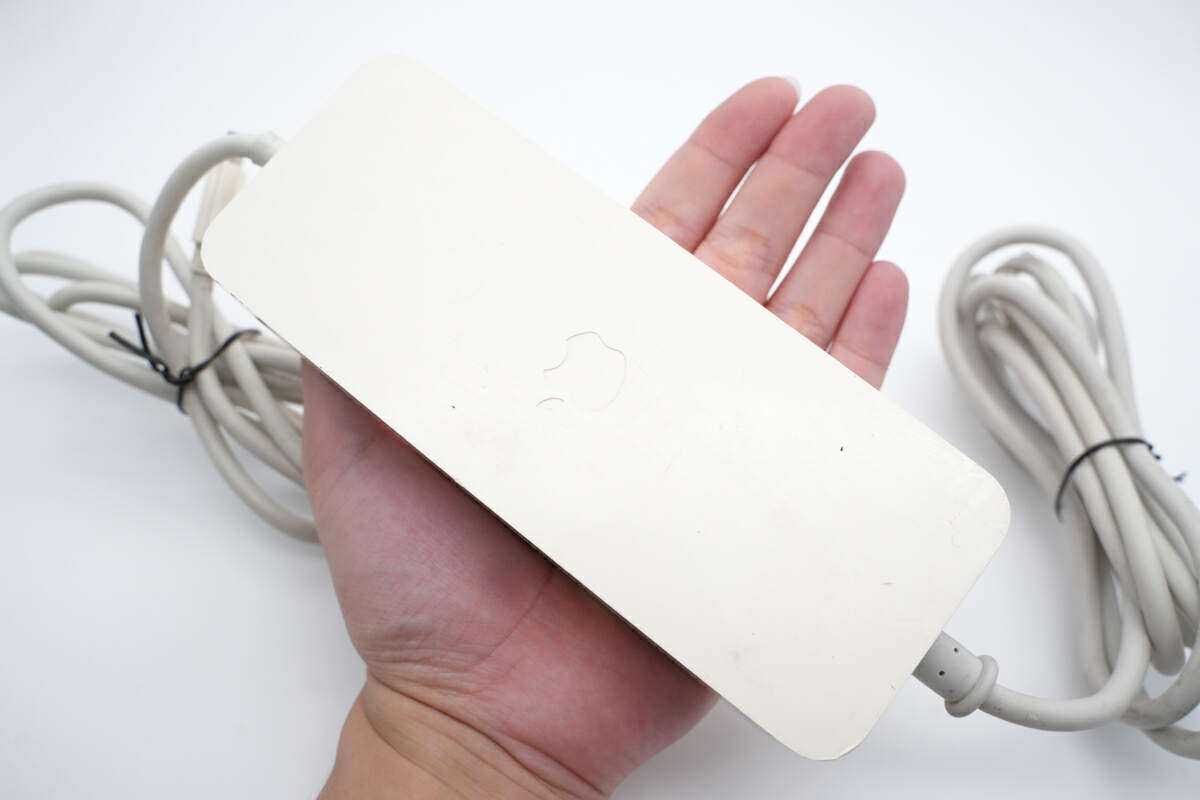

机身拿在手上的大小直观感受。

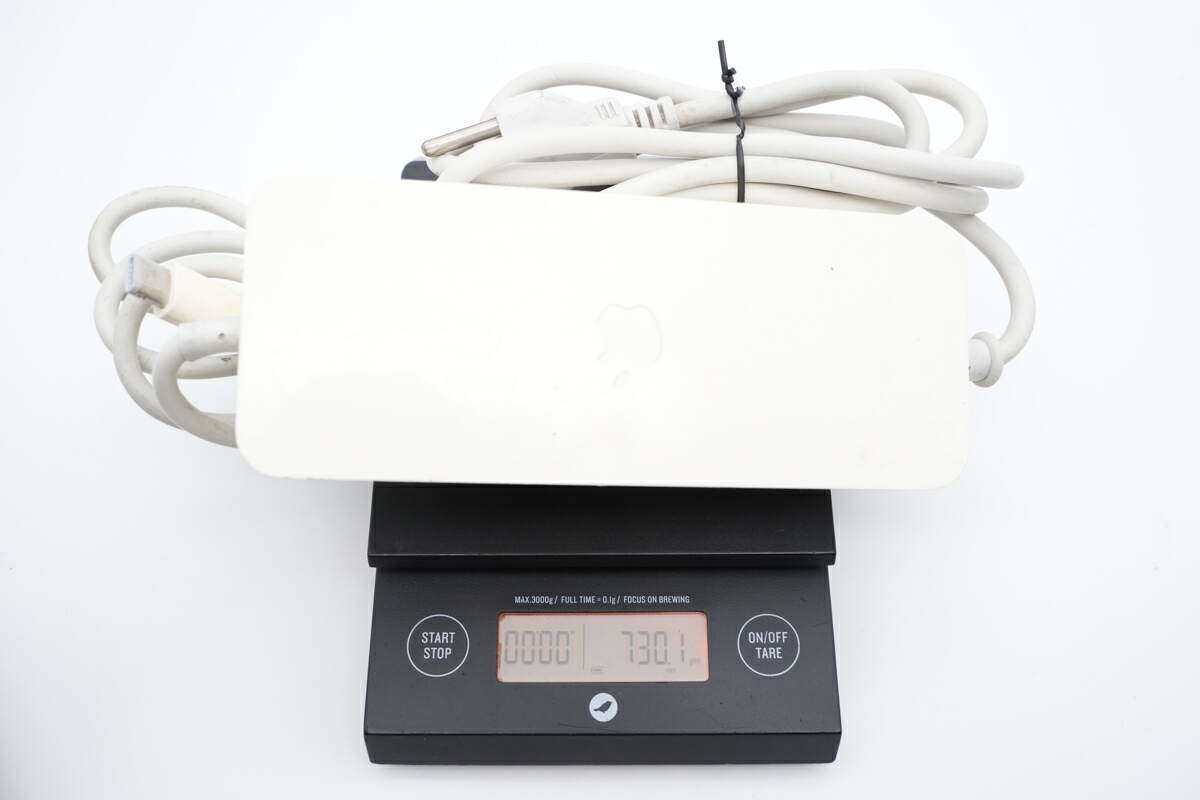

另外测得适配器重量约为730g。
苹果Macmini110W电源适配器拆解看完了苹果这款电源适配器的外观展示，下面就进行拆解，一起看看当年电源适配器的设计。

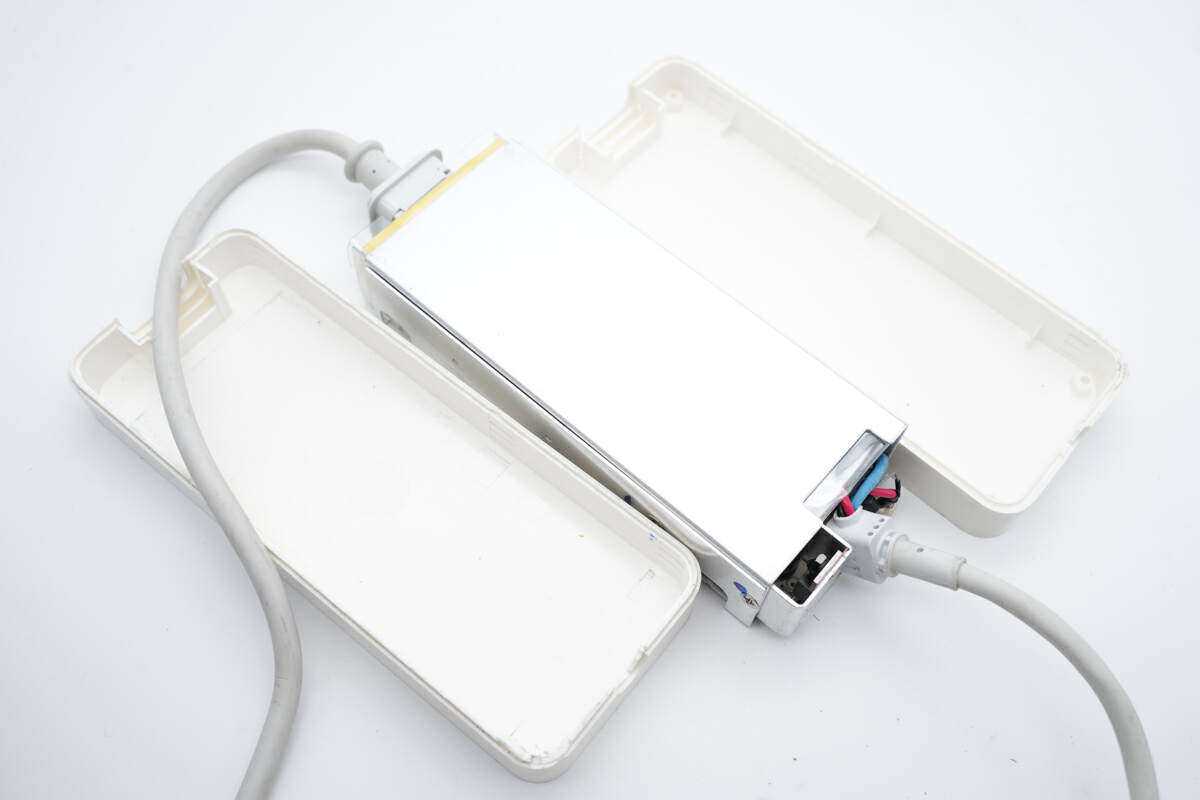

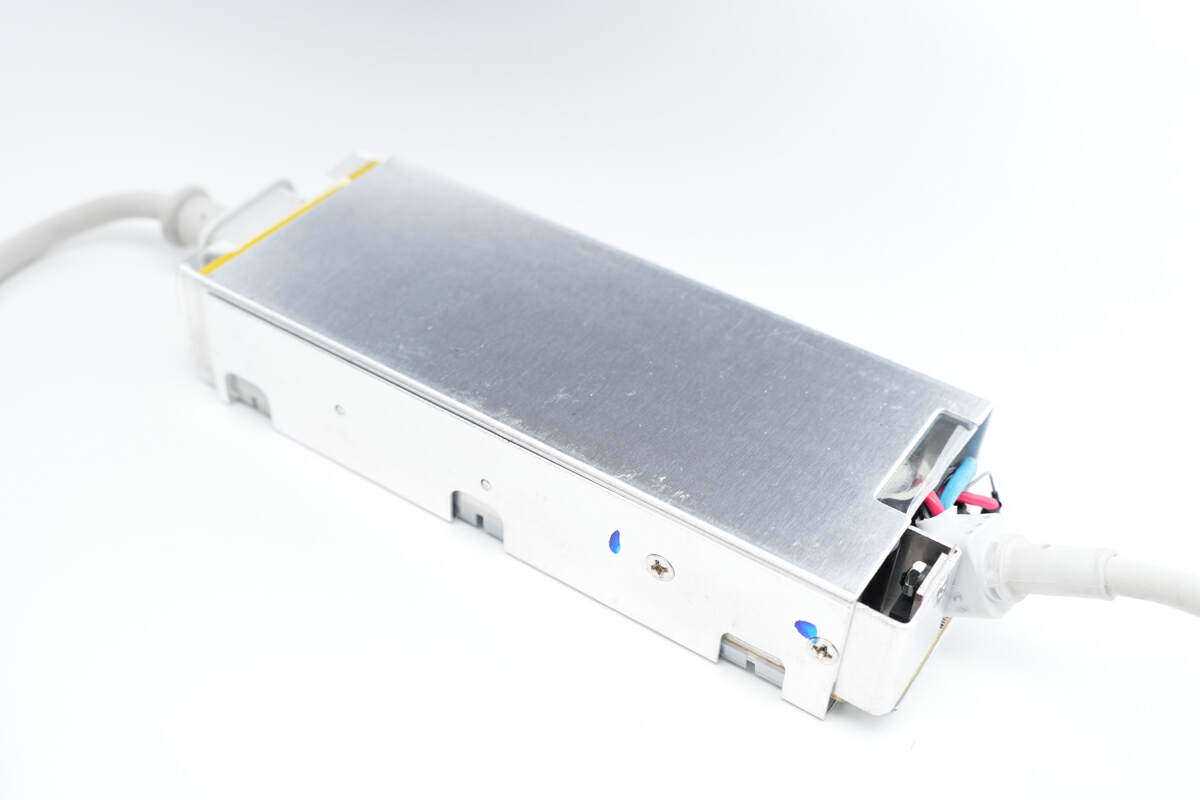

沿接缝拆开适配器外壳，内部PCBA模块通过铝合金包裹散热。
铝合金外壳通过螺丝固定。

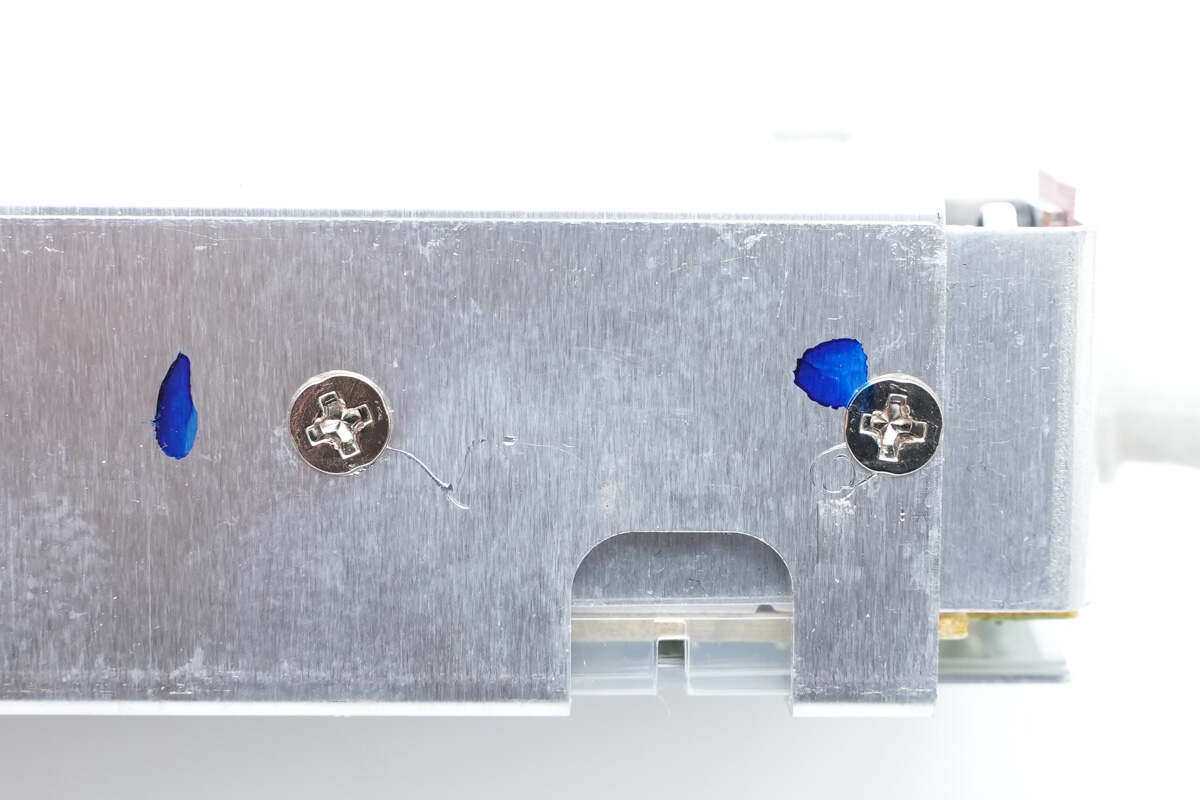

两颗固定螺丝特写。
散热片通过焊接连接到PCBA模块上。

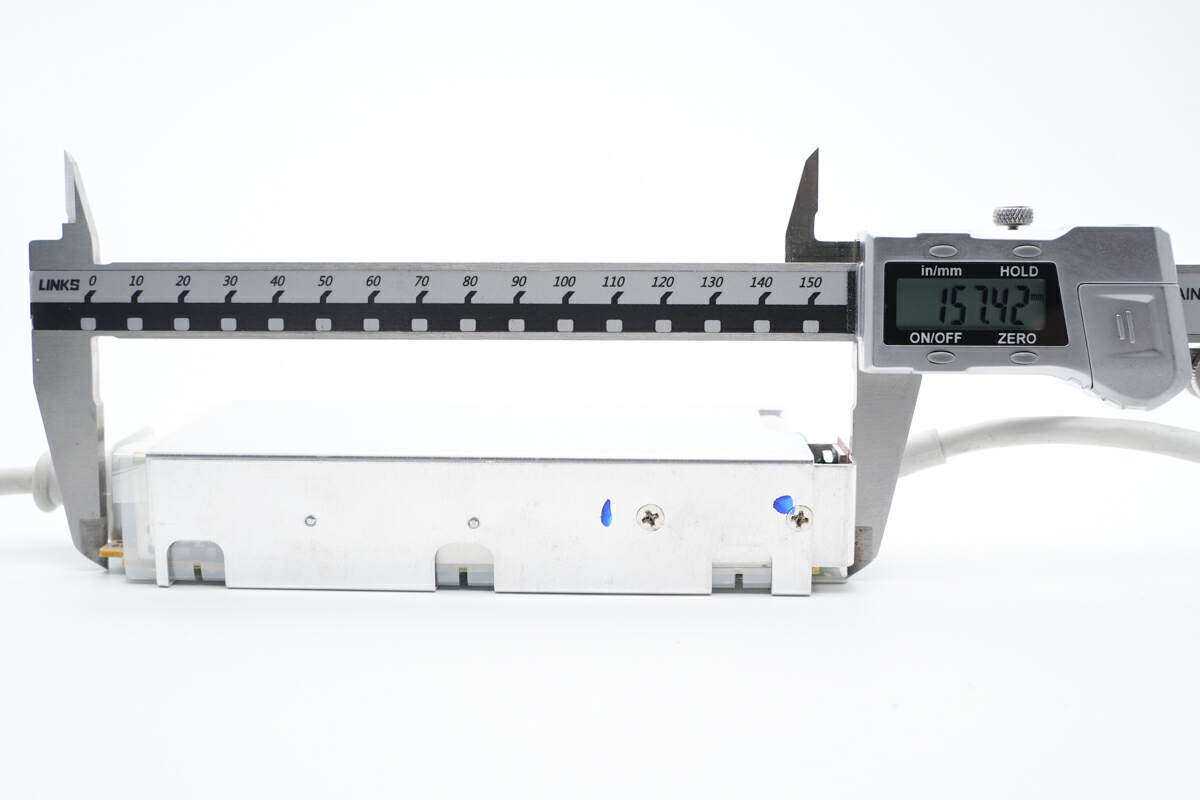

使用游标卡尺测得PCBA模块长度约为157.42mm。

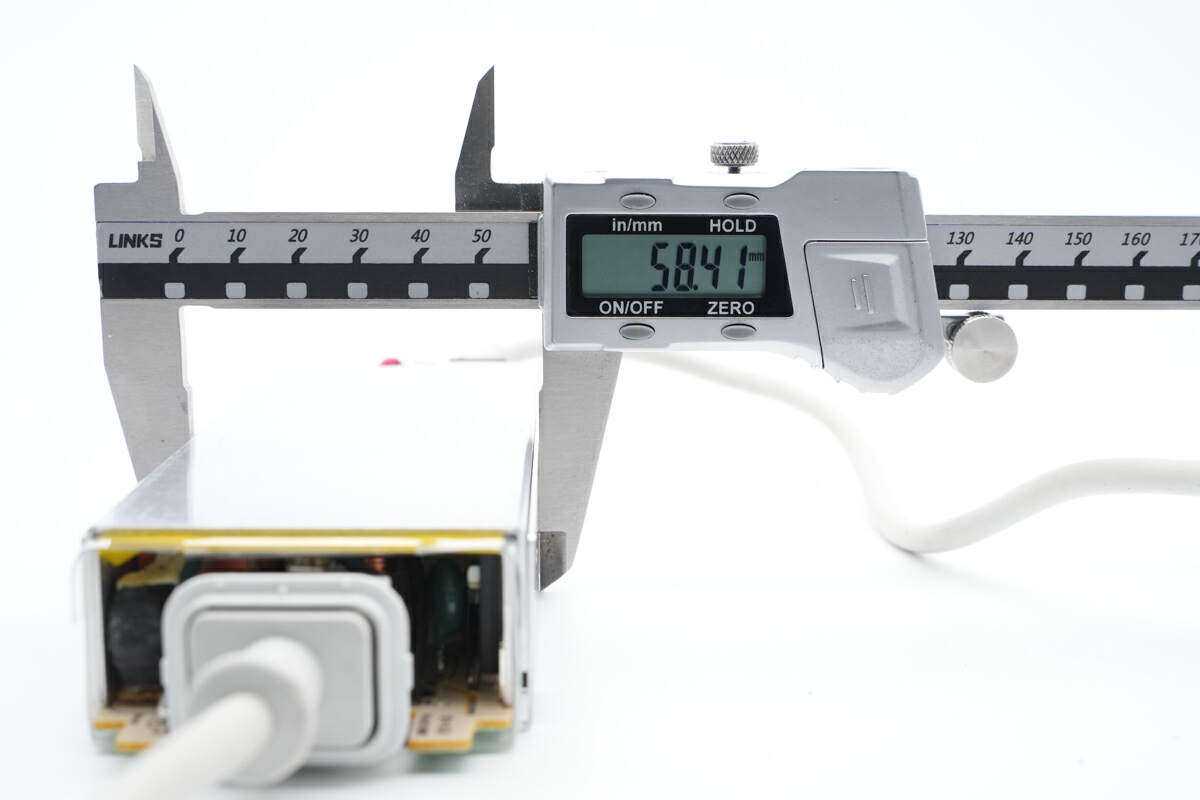

PCBA模块宽度约为58.41mm。

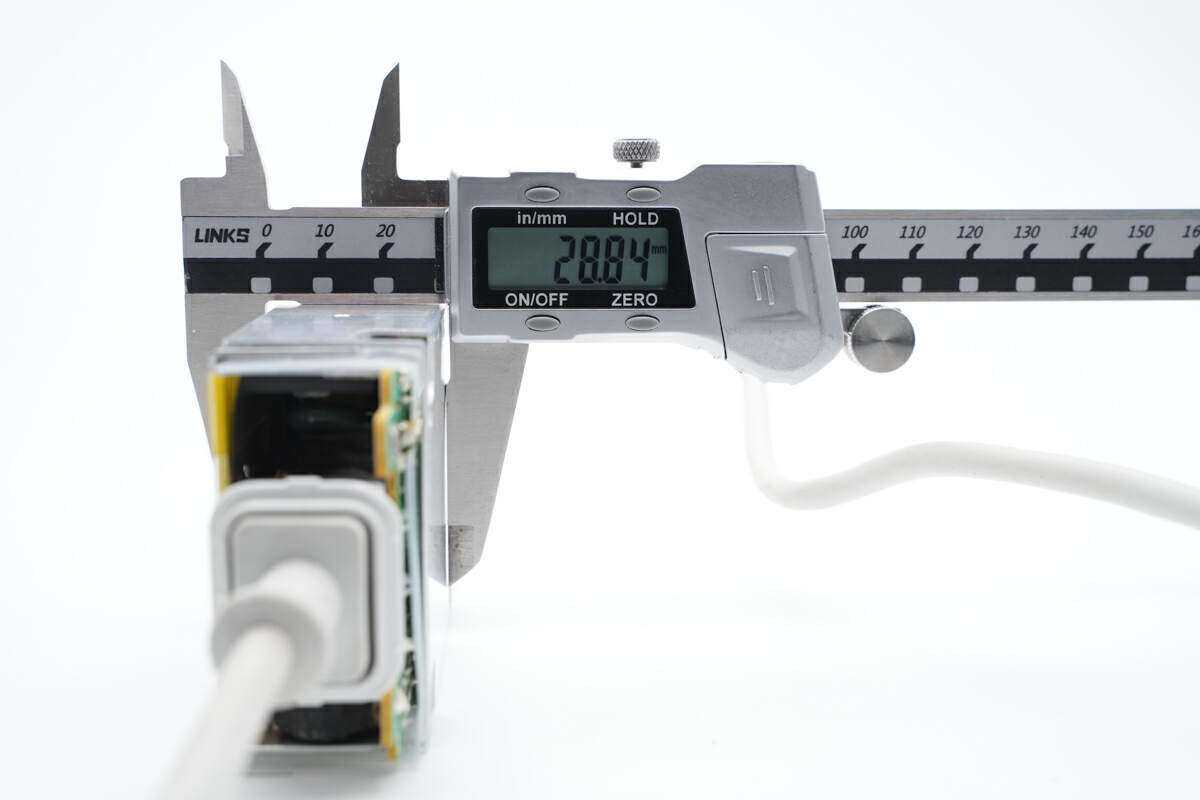

PCBA模块厚度约为28.84mm。

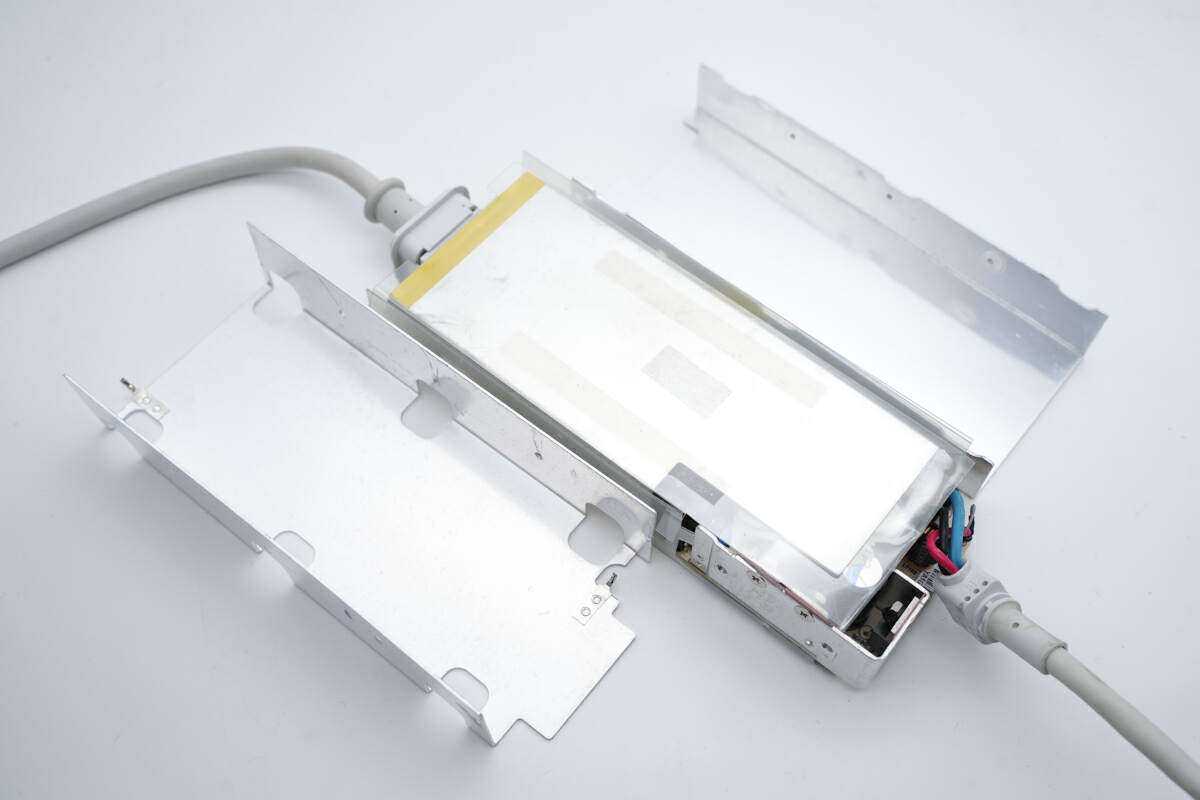

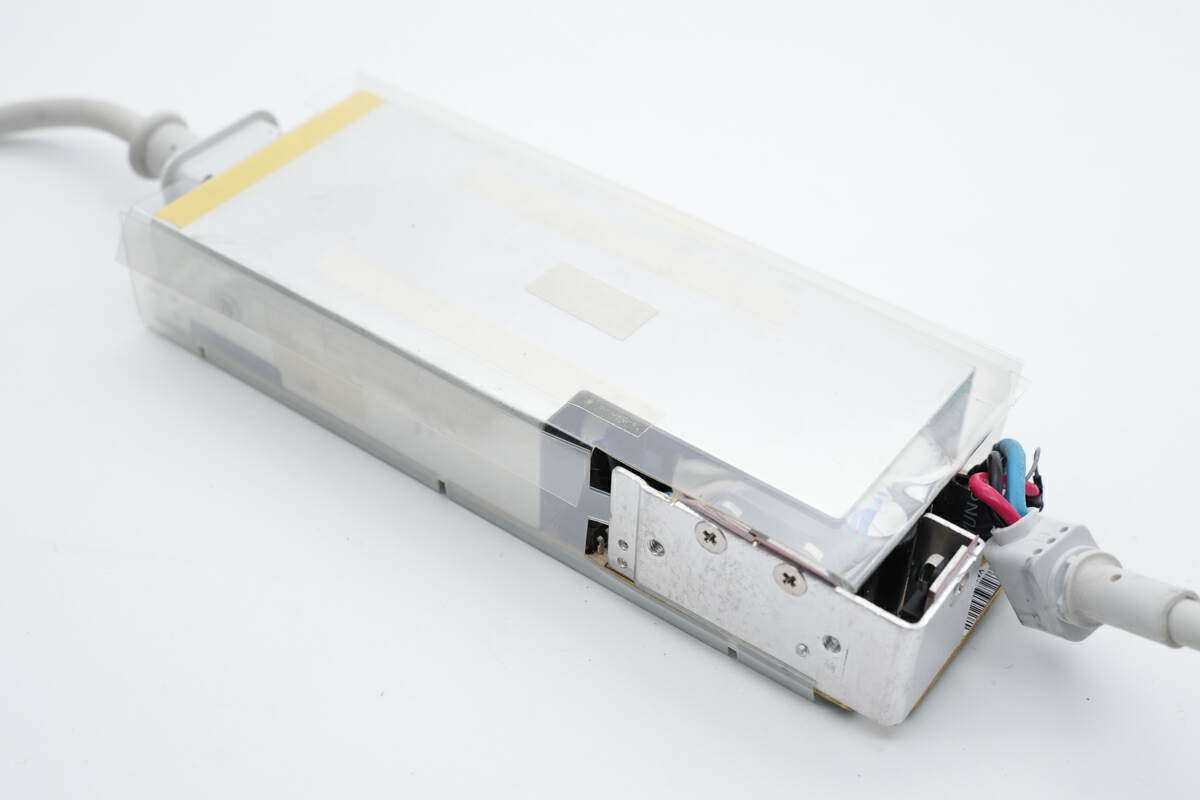

拆下外层的散热片，内部PCBA模块使用麦拉片包裹绝缘。
麦拉片包裹初级侧进行绝缘。
电源输出线冷压端子，焊接连接。
拆下PCBA模块包裹的散热片，继续进行拆解。

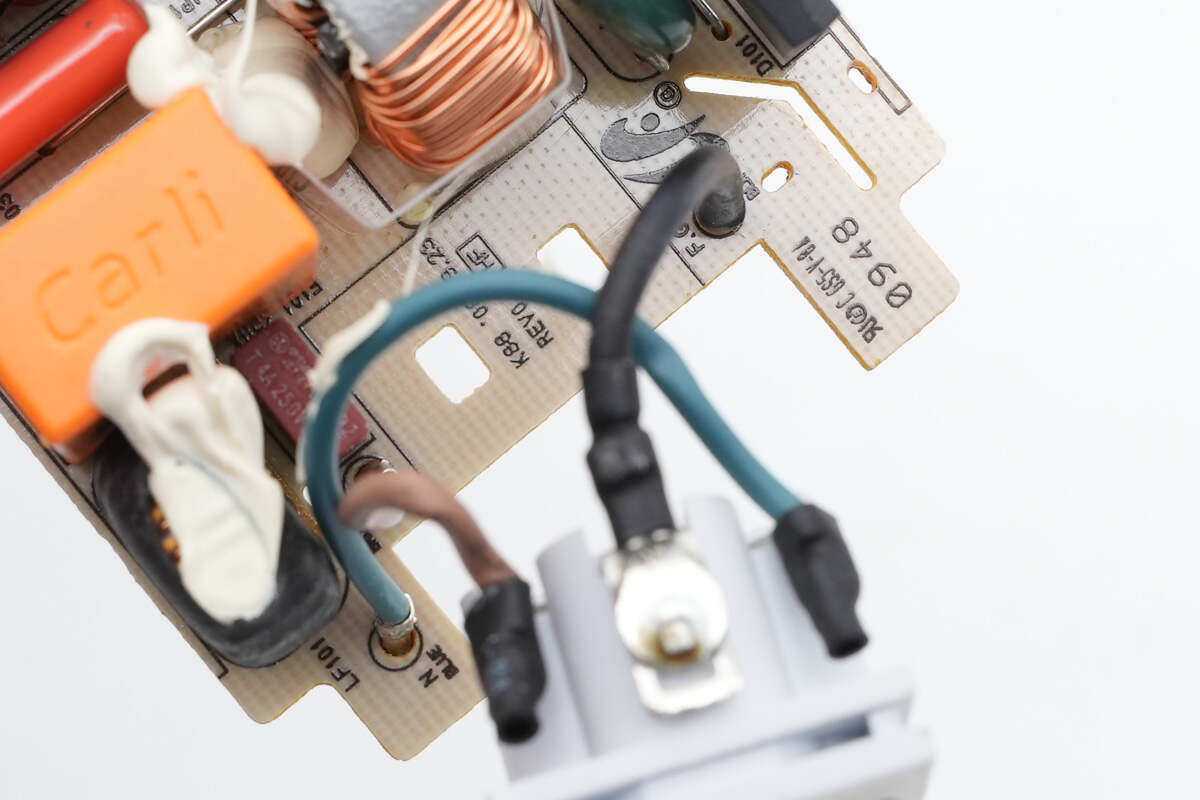

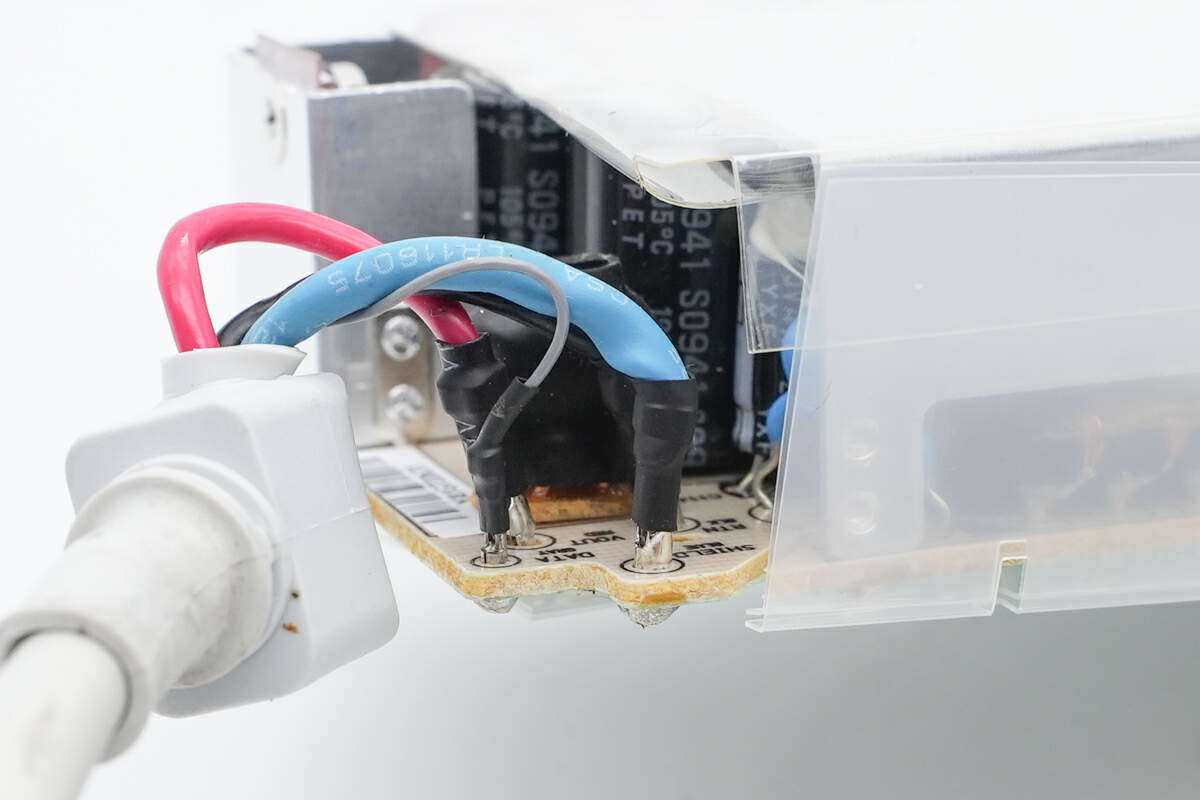

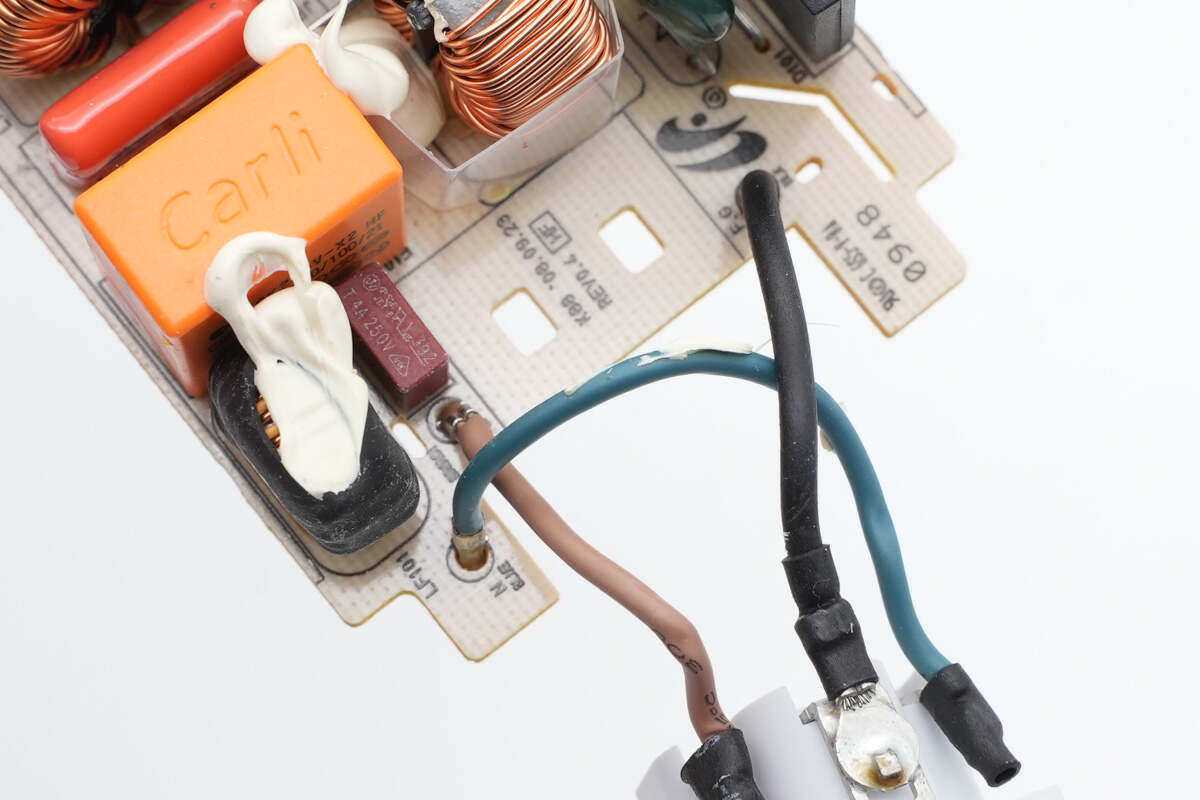

电源输入端插座通过焊接导线连接，焊点套热缩管绝缘。
导线冷压端子焊接连接到PCBA模块。

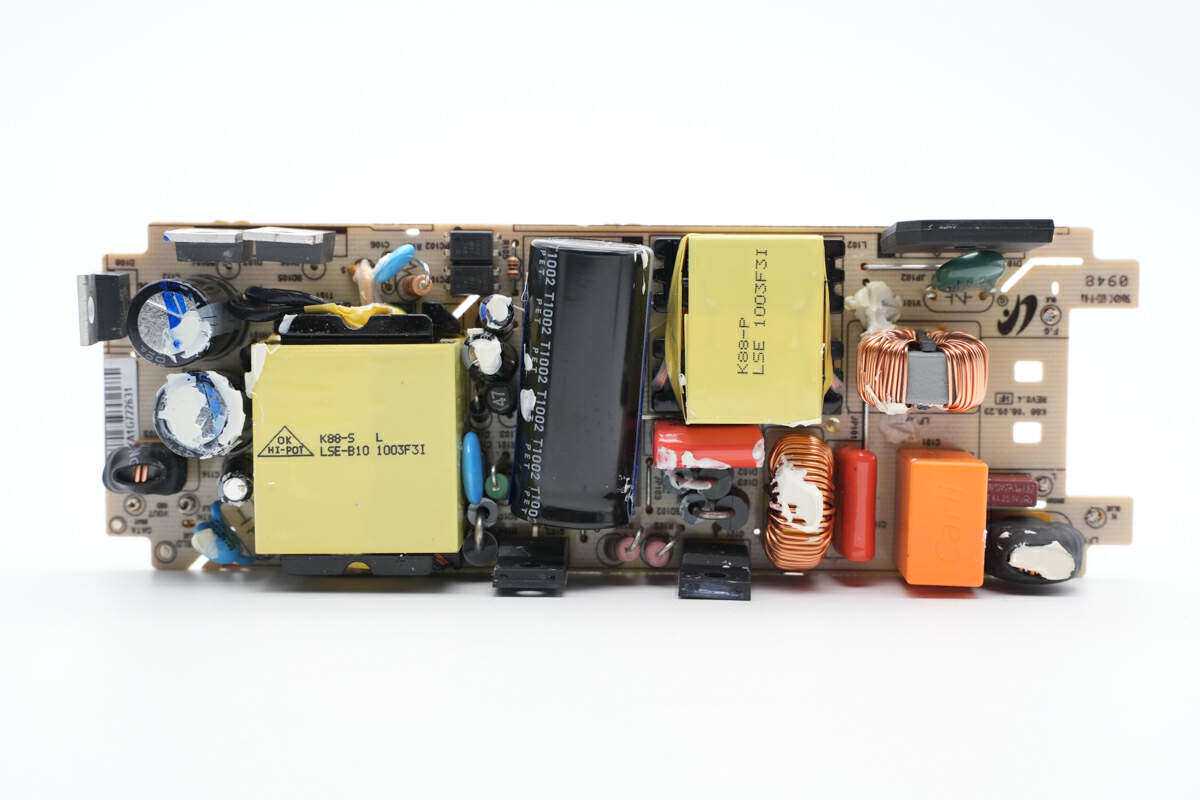

PCBA模块正面一览，右侧为交流输入端，焊接保险丝，EMI滤波电路，整流桥，PFC升压电感。下方焊接开关管。在PFC升压电感左侧焊接高压滤波电容，左侧焊接开关变压器和输出滤波电容。

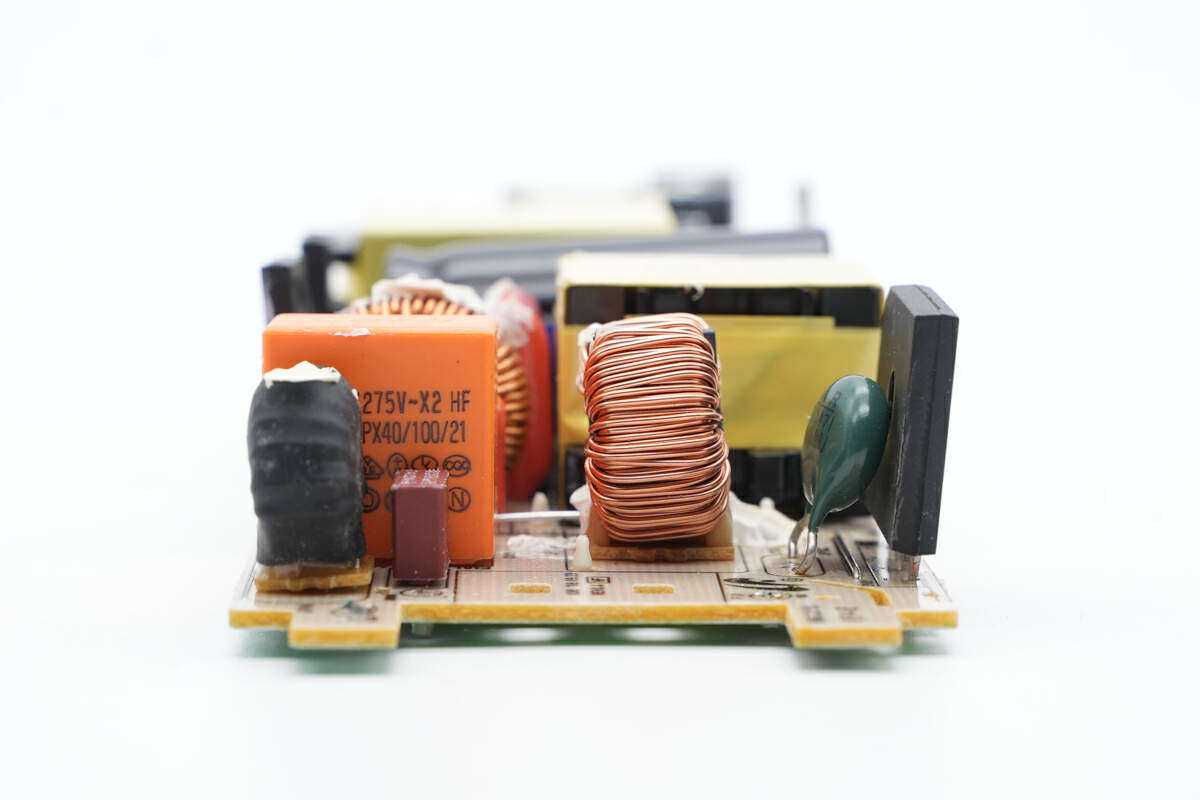

输入端焊接保险丝，共模电感，安规X2电容，共模电感，压敏电阻和整流桥。

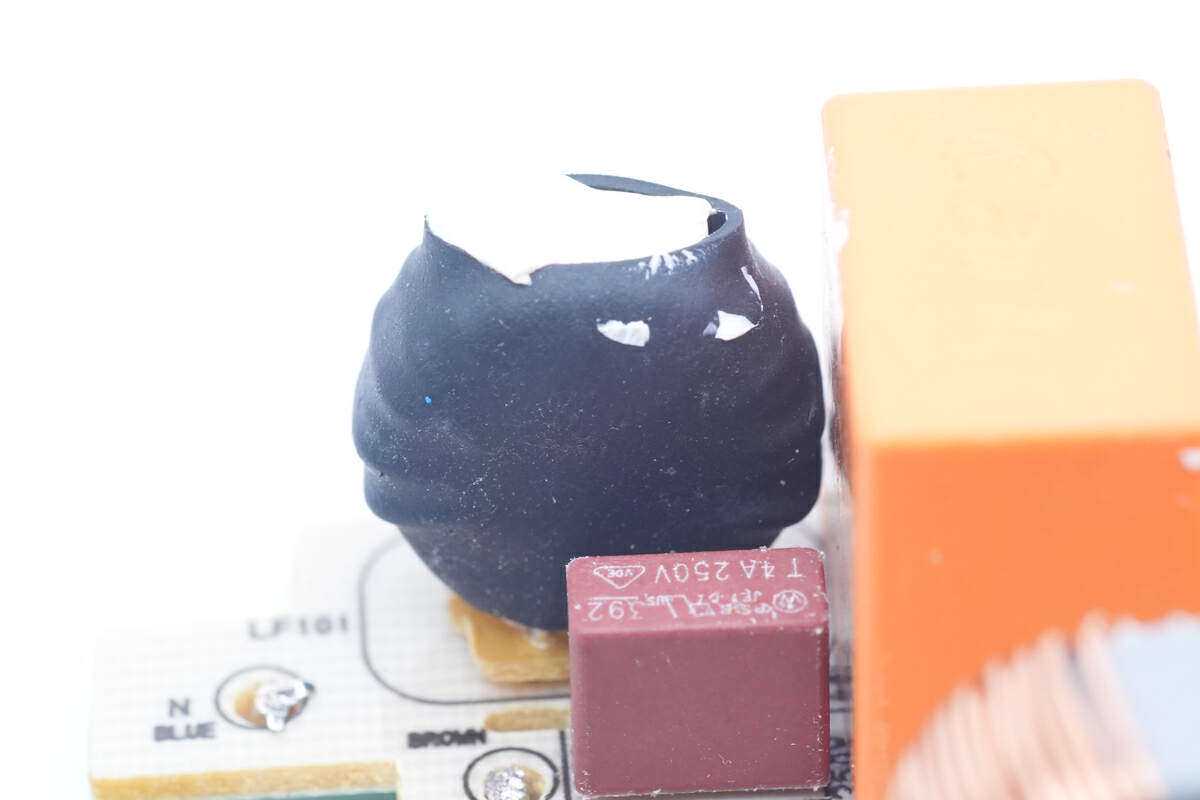

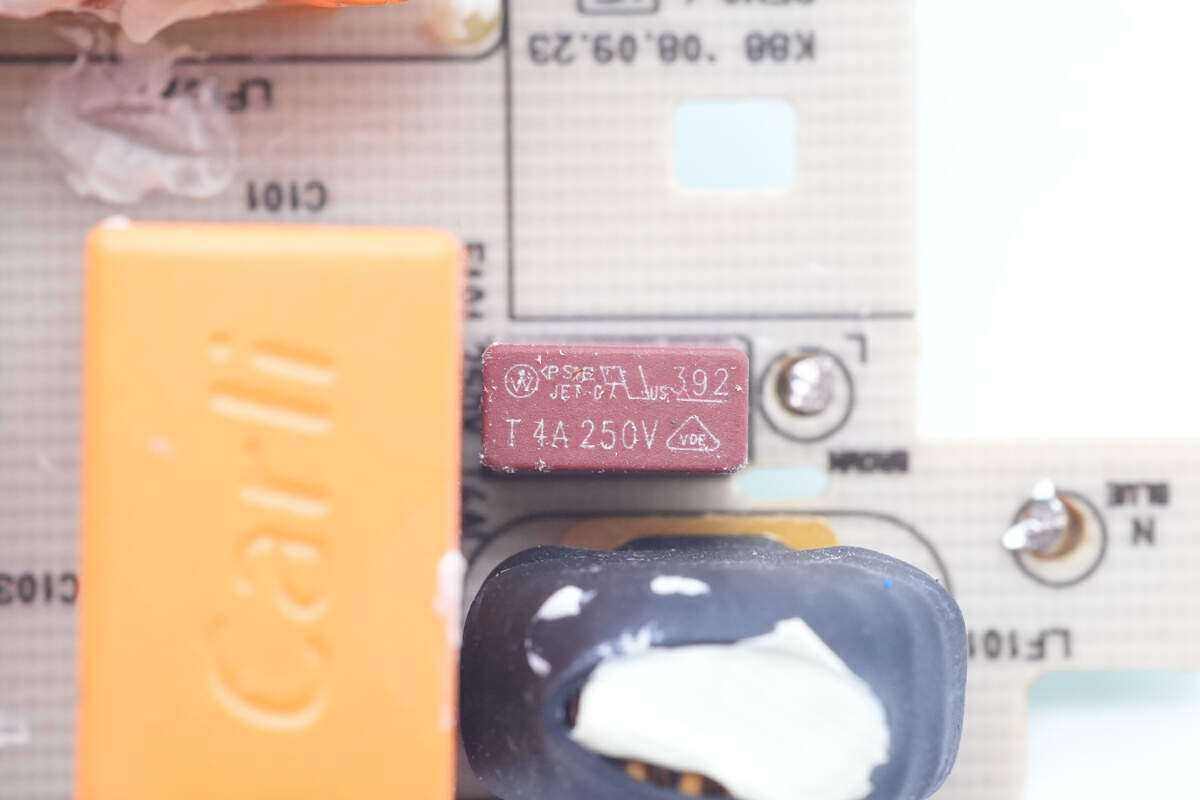

输入端保险丝来自力特，392系列延时保险丝，规格为4A250V。
共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，导线穿过电木板绝缘。

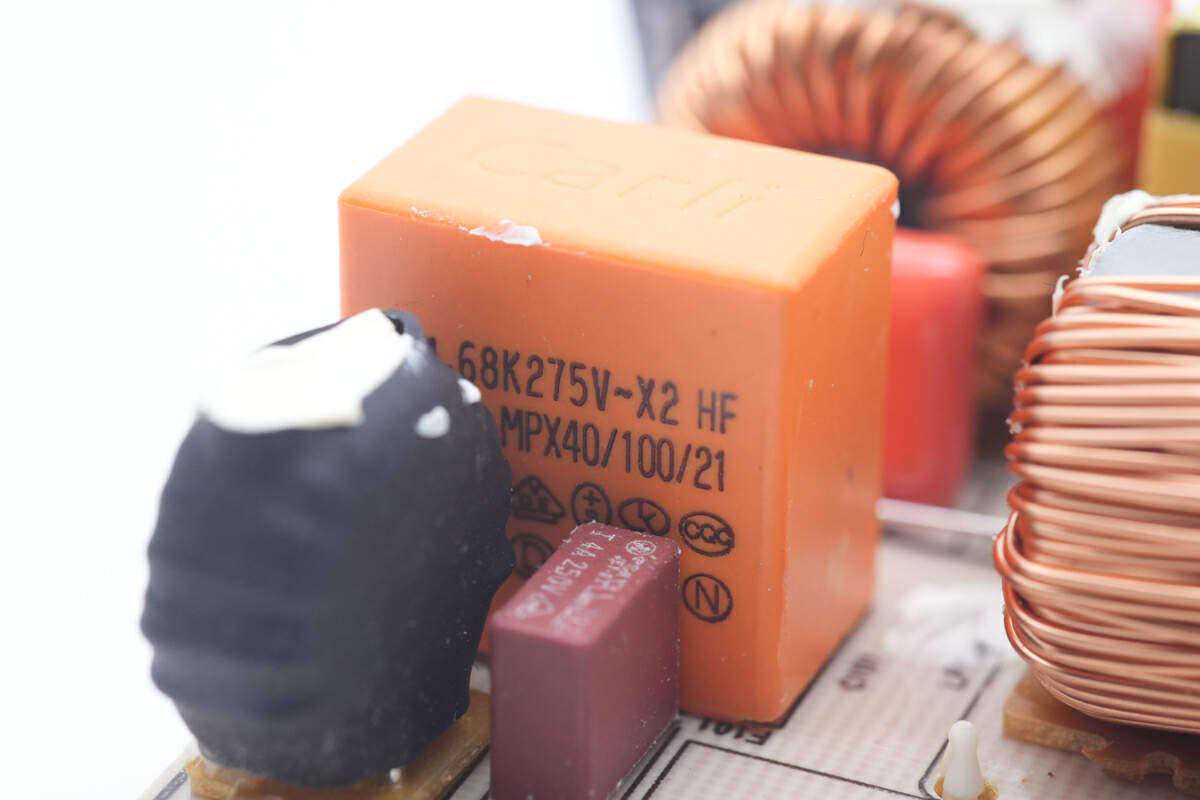

安规X2电容来自凯励，容量为0.68μF。

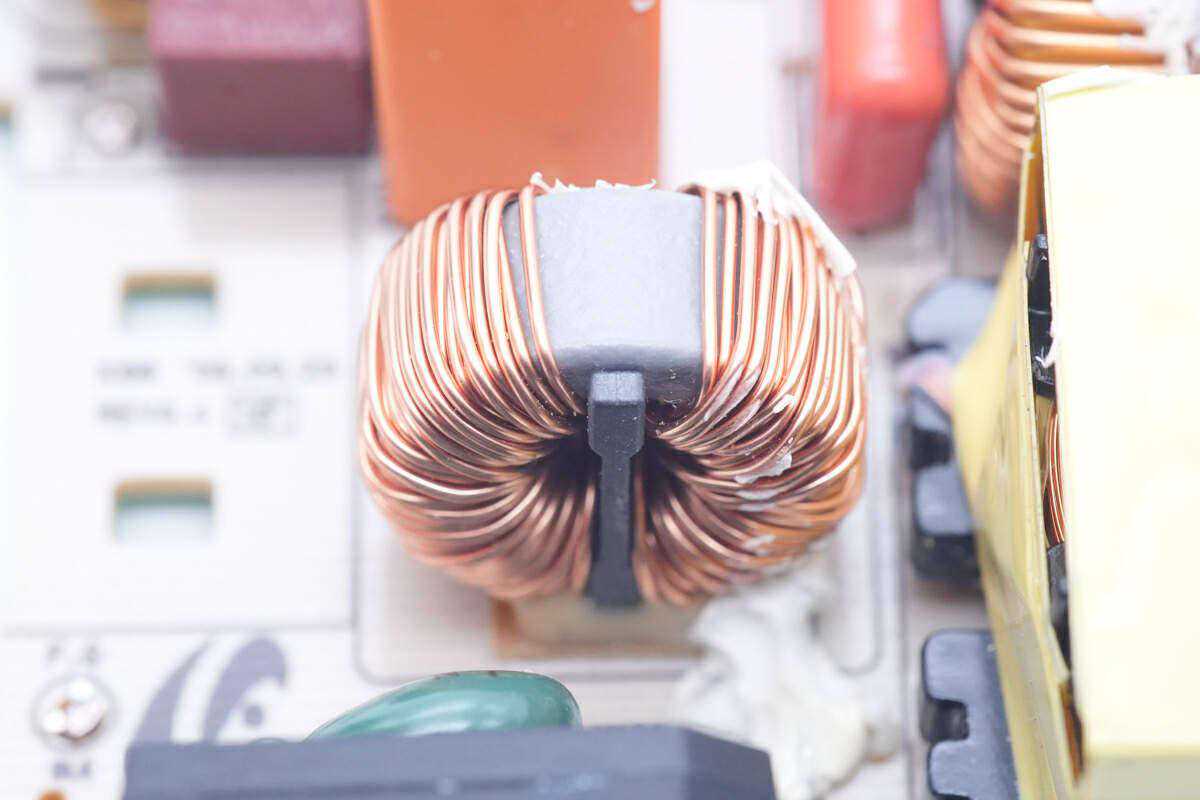

第二级共模电感采用漆包线绕制，导线穿过电木板绝缘。

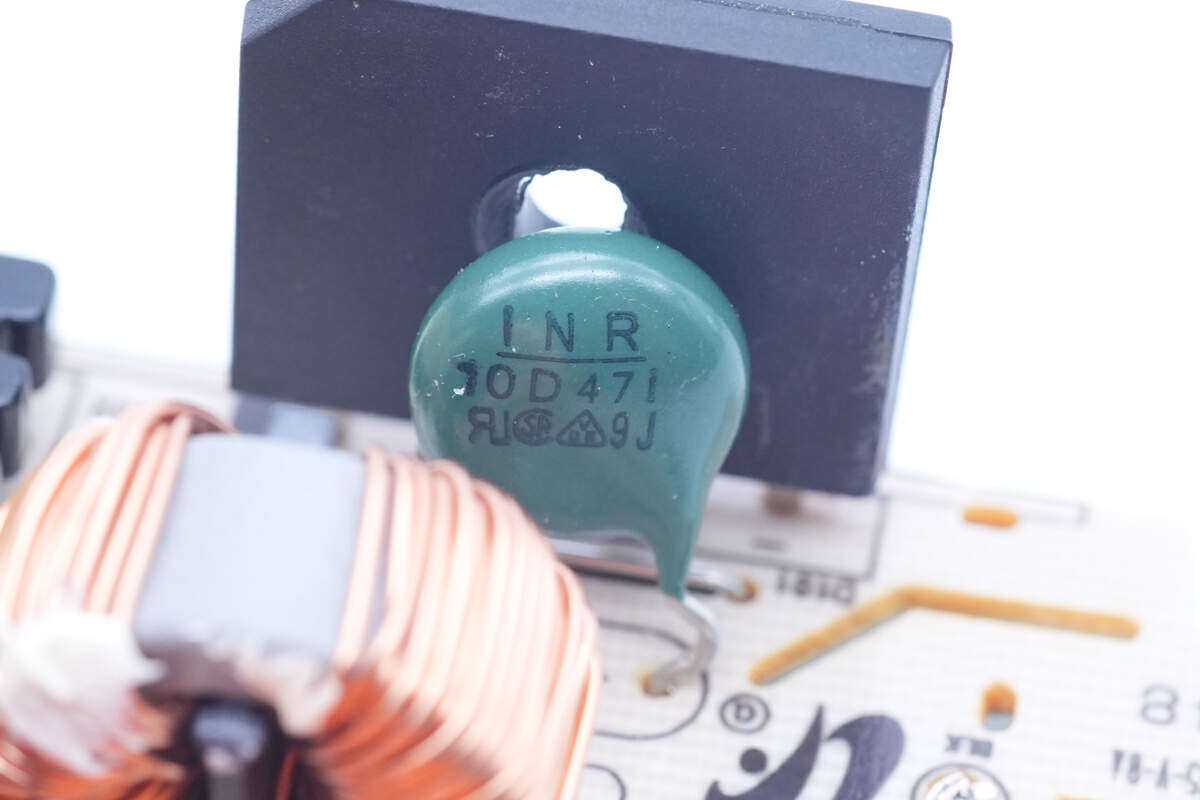

10D471压敏电阻用于过压保护。

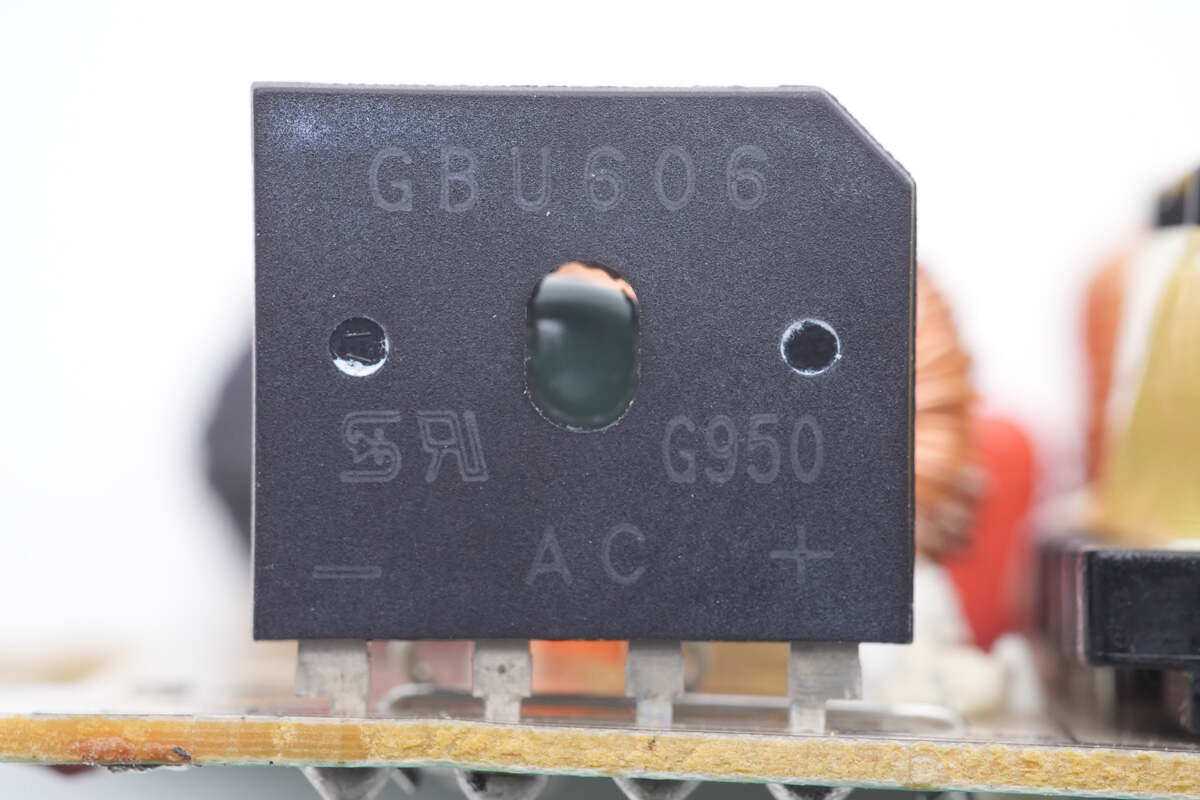

GBU606整流桥用于将交流电整流为脉动直流电，为PFC电路供电。

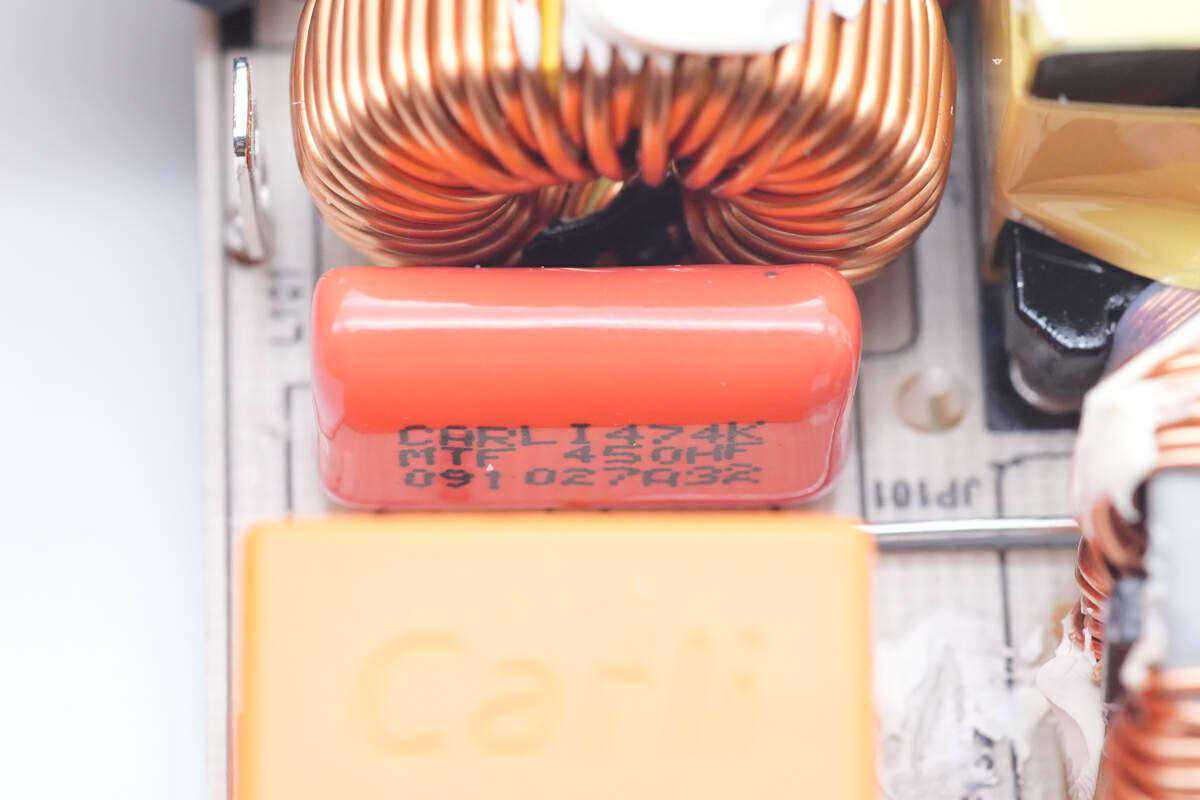

薄膜电容来自凯励，规格为0.47μF。
磁环电感用于输出滤波。
另一颗薄膜电容用于滤波。

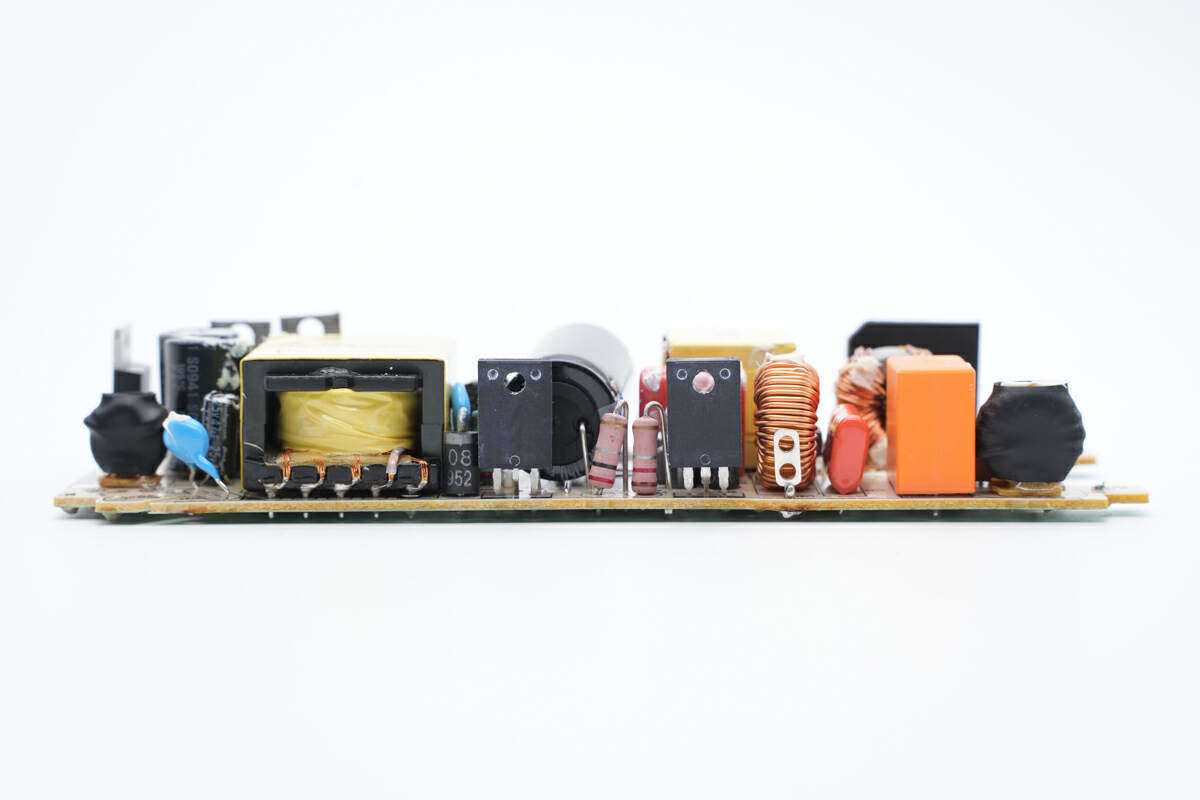

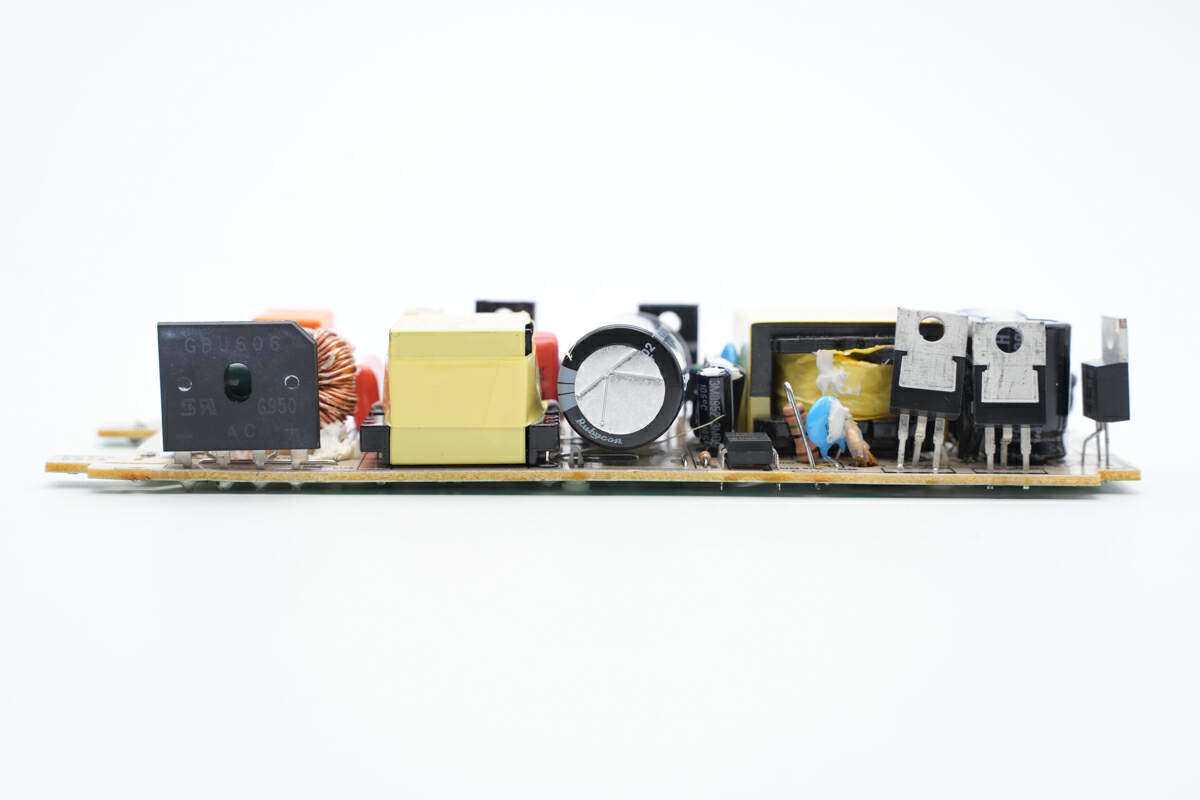

PCBA模块侧面焊接变压器，反激开关管和PFC开关管。

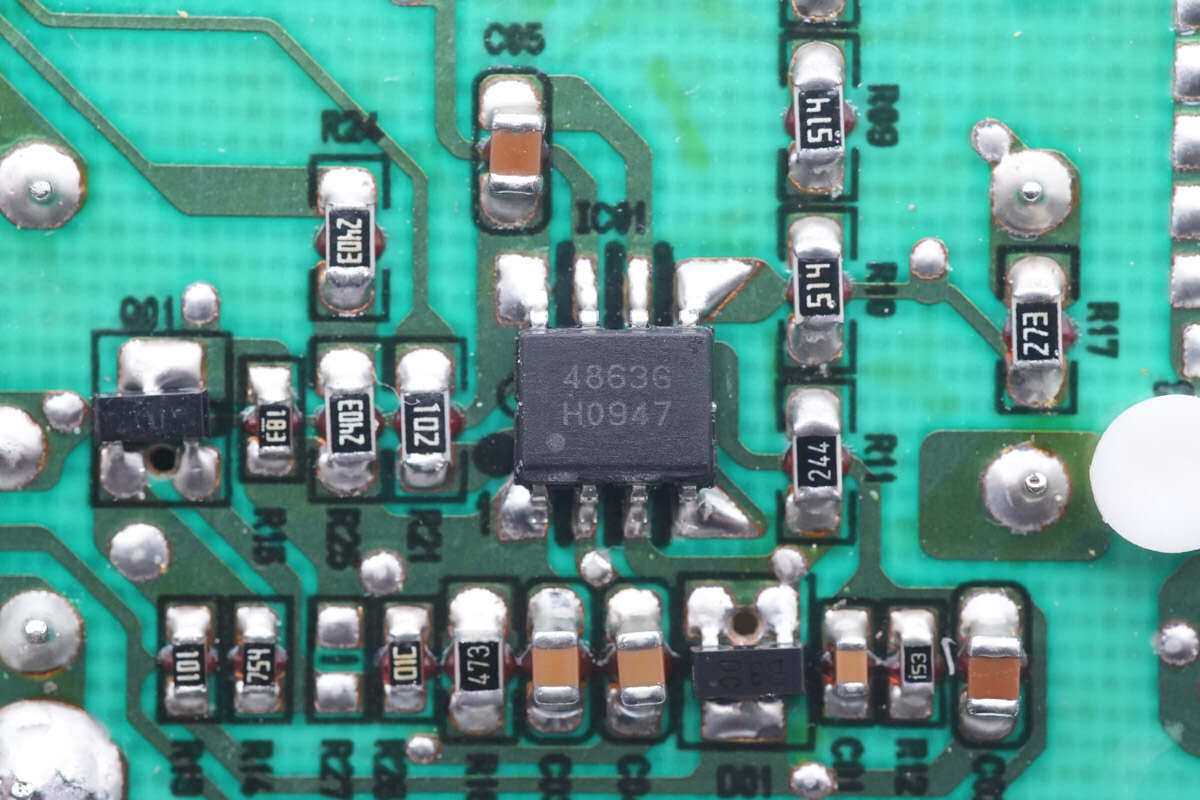

PFC控制器来自英飞凌，型号TDA4863G，是一颗升压式PFC控制器，为DCM工作模式，芯片支持输出过电压保护和输出欠压保护，内置前沿消隐。

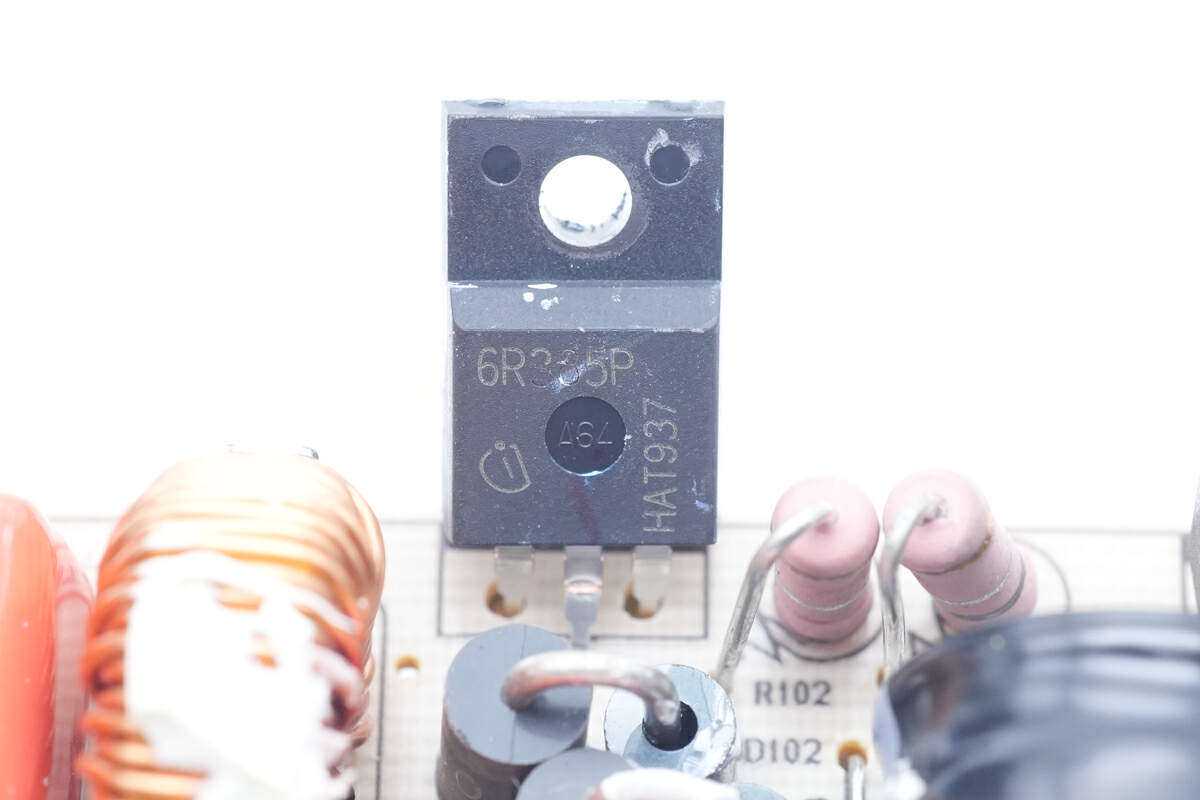

初级开关管来自英飞凌，型号IPA60R385CP，是一颗耐压650V的NMOS，导阻为385mΩ，采用TO220FP绝缘封装。
PFC升压电感采用胶带严密缠绕绝缘。

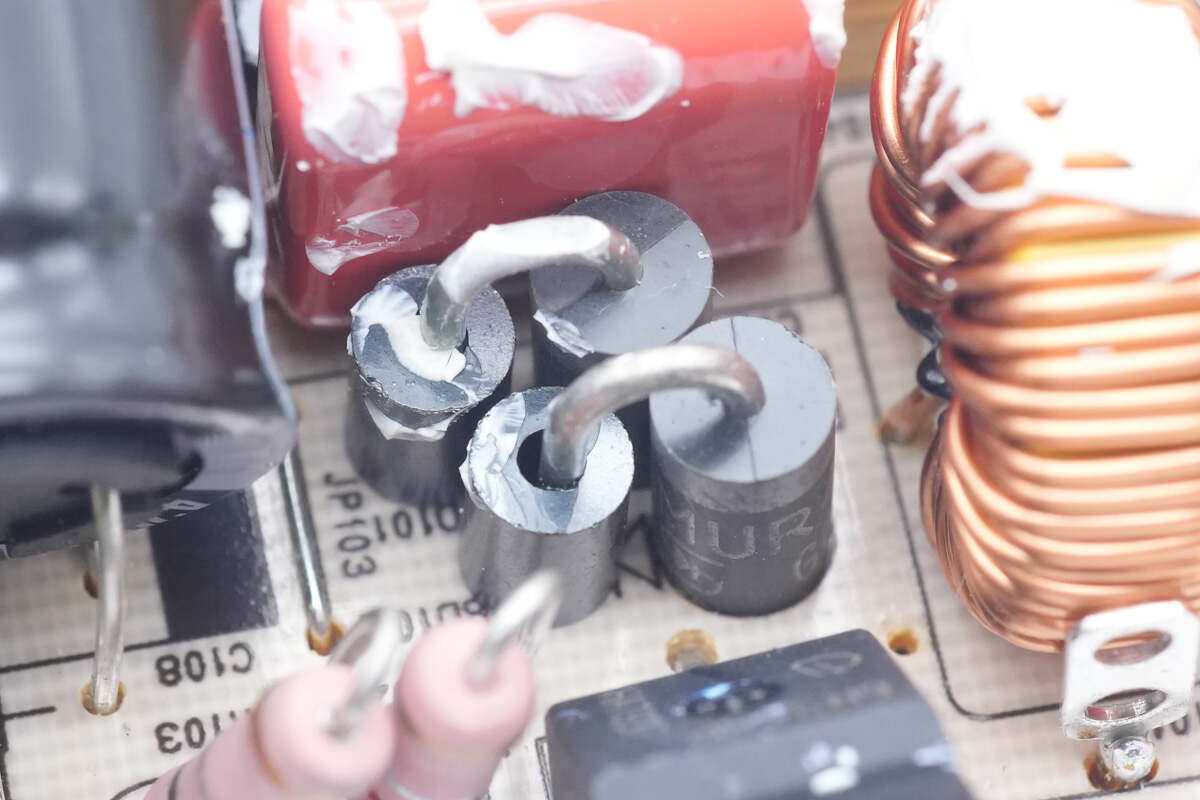

两颗快恢复二极管用于PFC整流，引脚套磁环抑制高频干扰。
高压电解电容粘贴胶带绝缘。

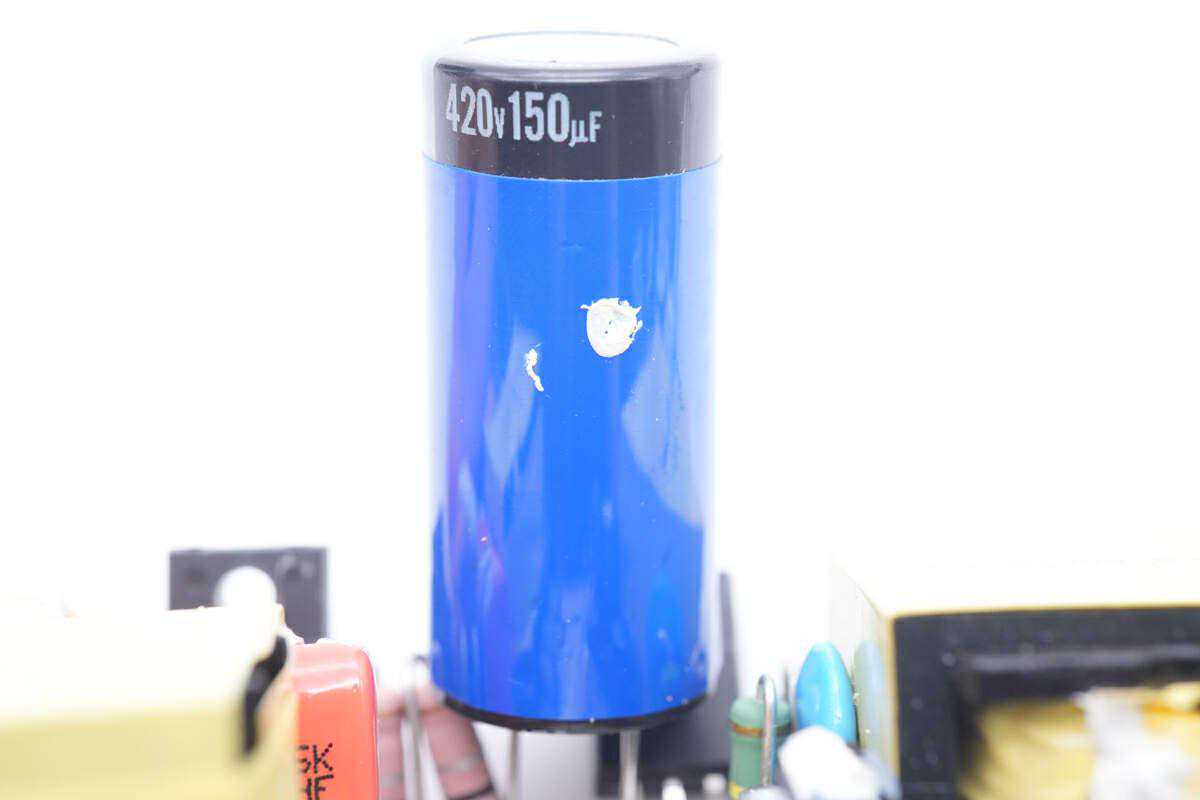

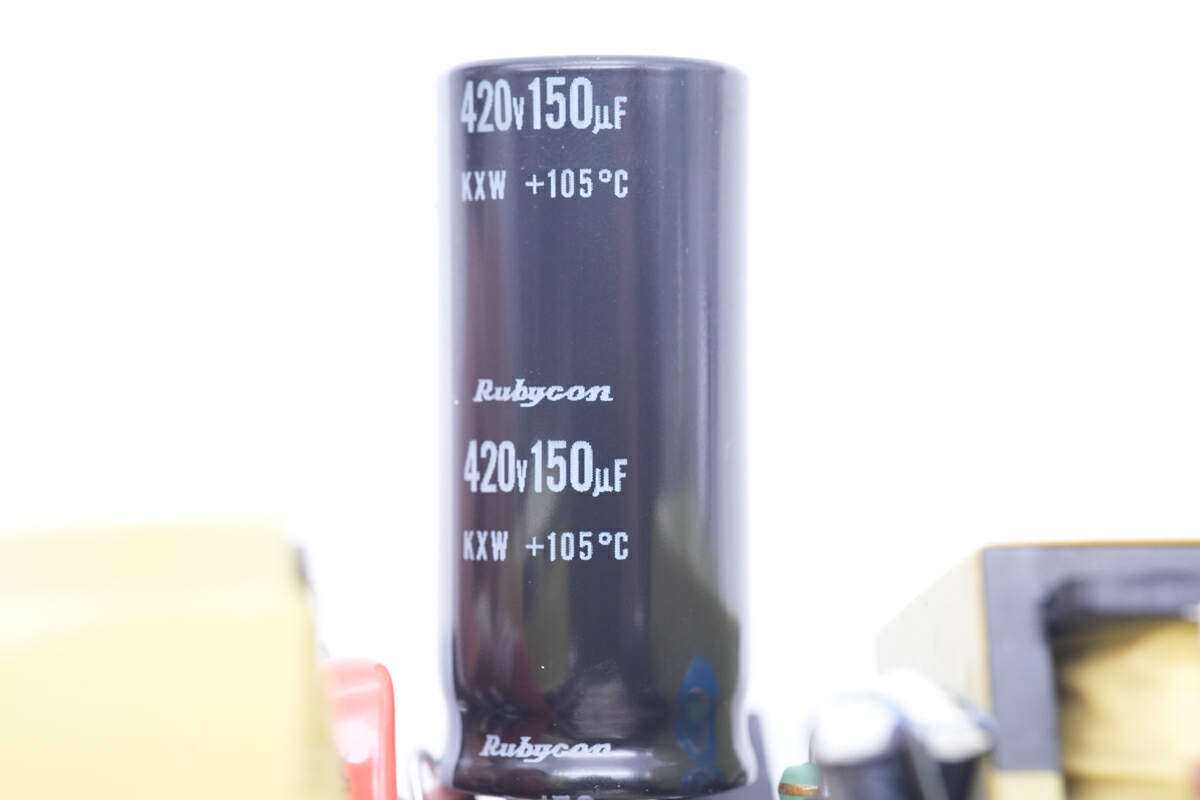

撕下绝缘胶带，高压滤波电容来自红宝石，KXW系列小型化产品，规格为420V150μF。
初级主控芯片来自安森美，型号NCP1230，是一颗低待机功耗的高性能PWM控制器。芯片内置高压启动，PFC芯片控制，内置软启动和多种保护功能。

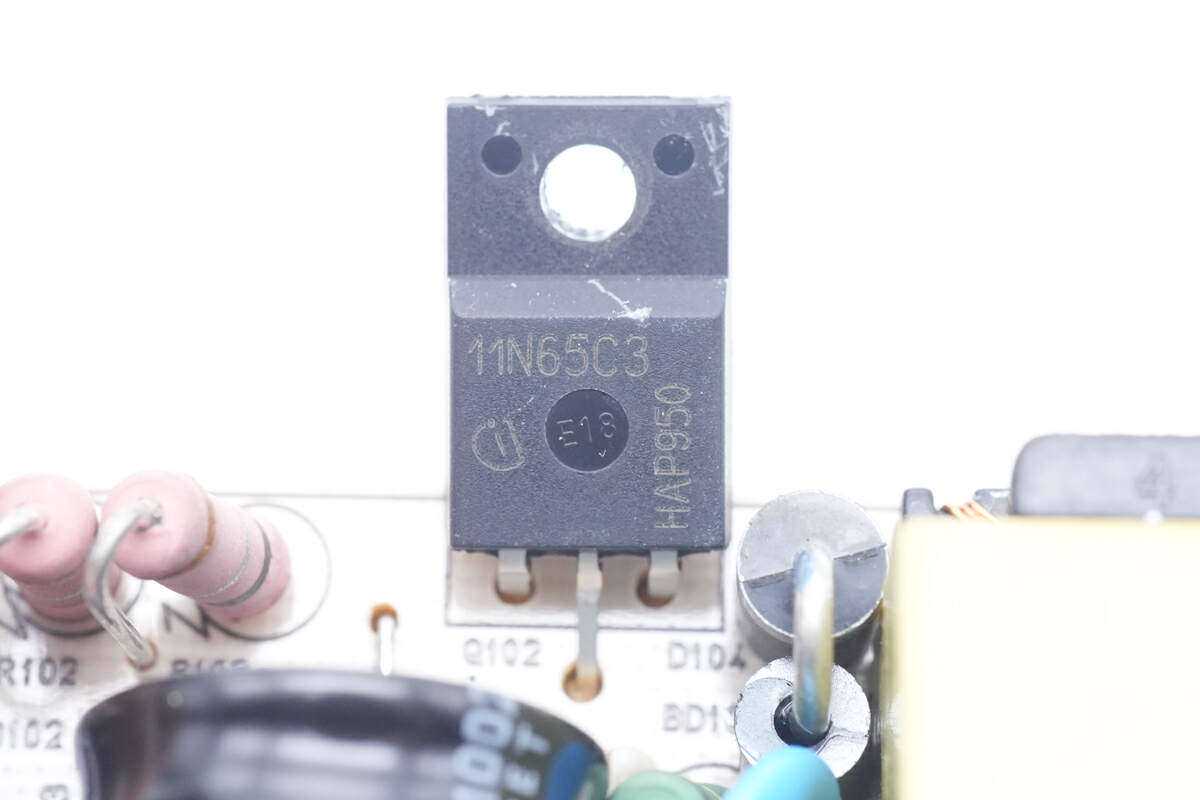

初级开关管来自英飞凌，型号SPA11N65C3，是一颗耐压650V的NMOS，导阻380mΩ，采用TO220FP封装。

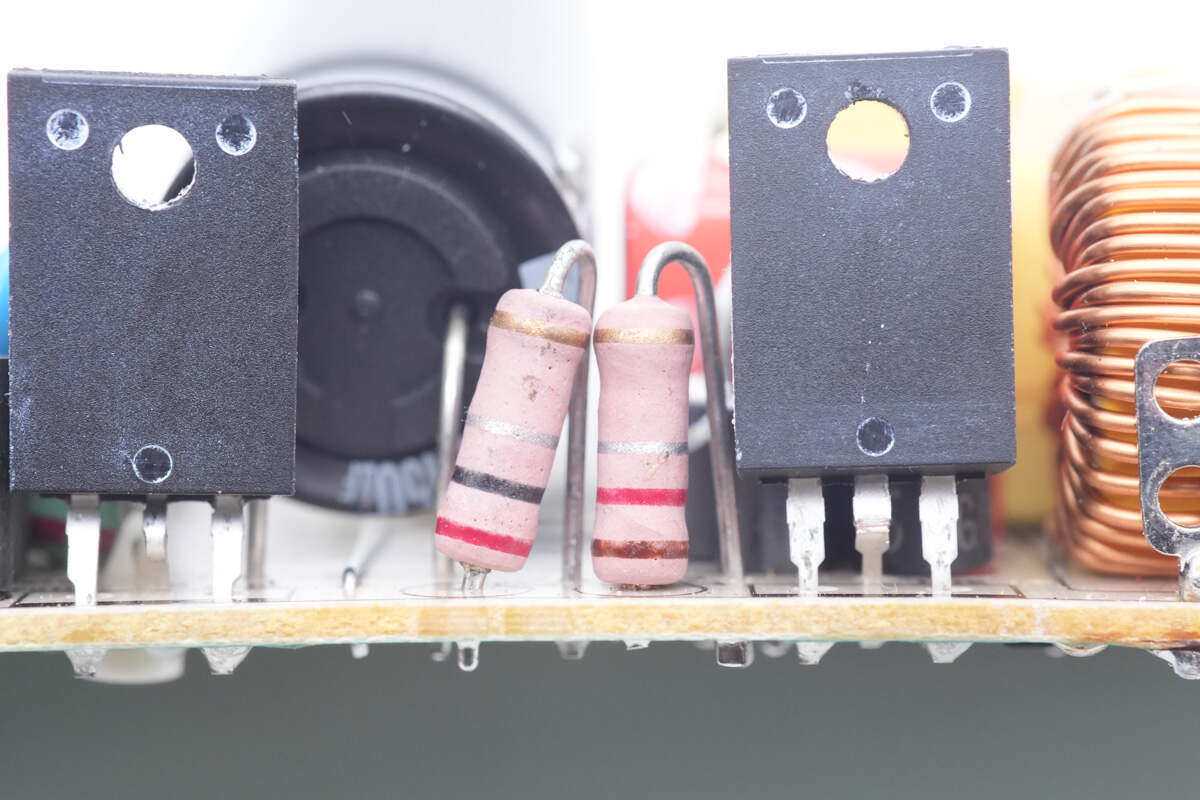

两颗色环电阻用于检测PFC和反激开关管电流。

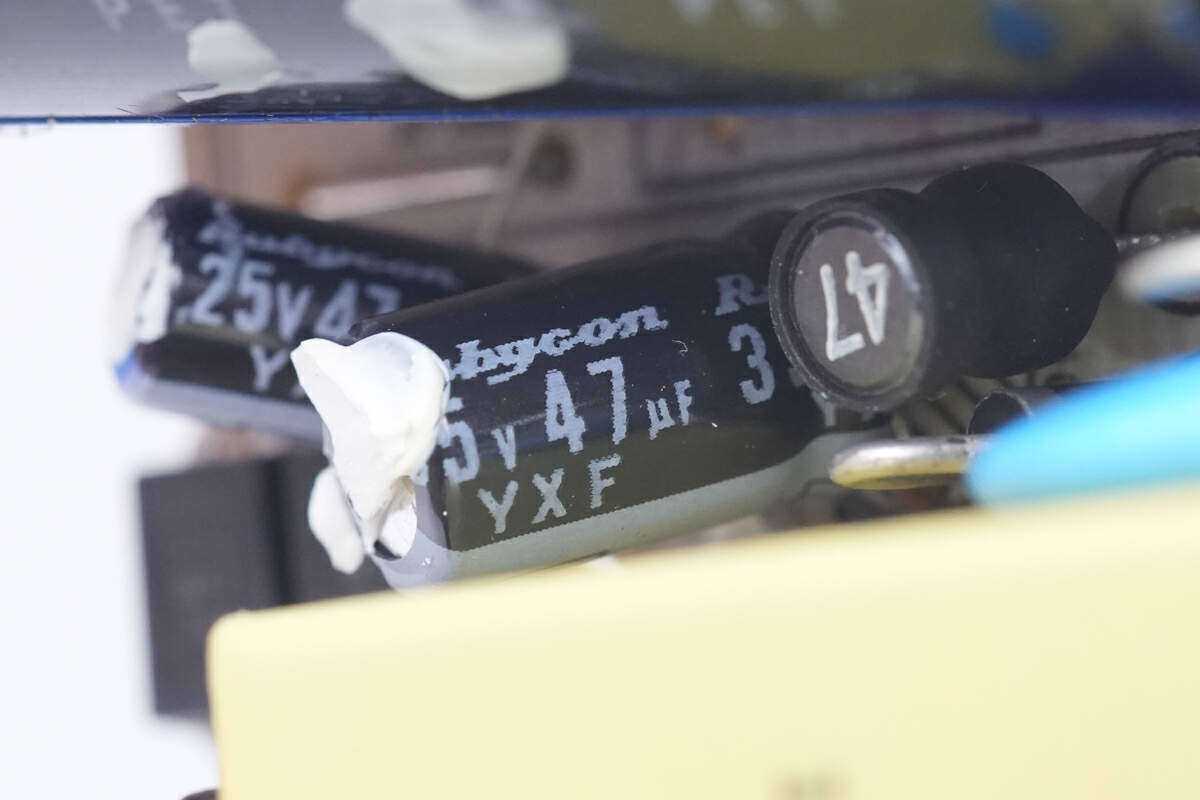

为主控芯片供电的滤波电容，其中一颗规格为为35V47μF。

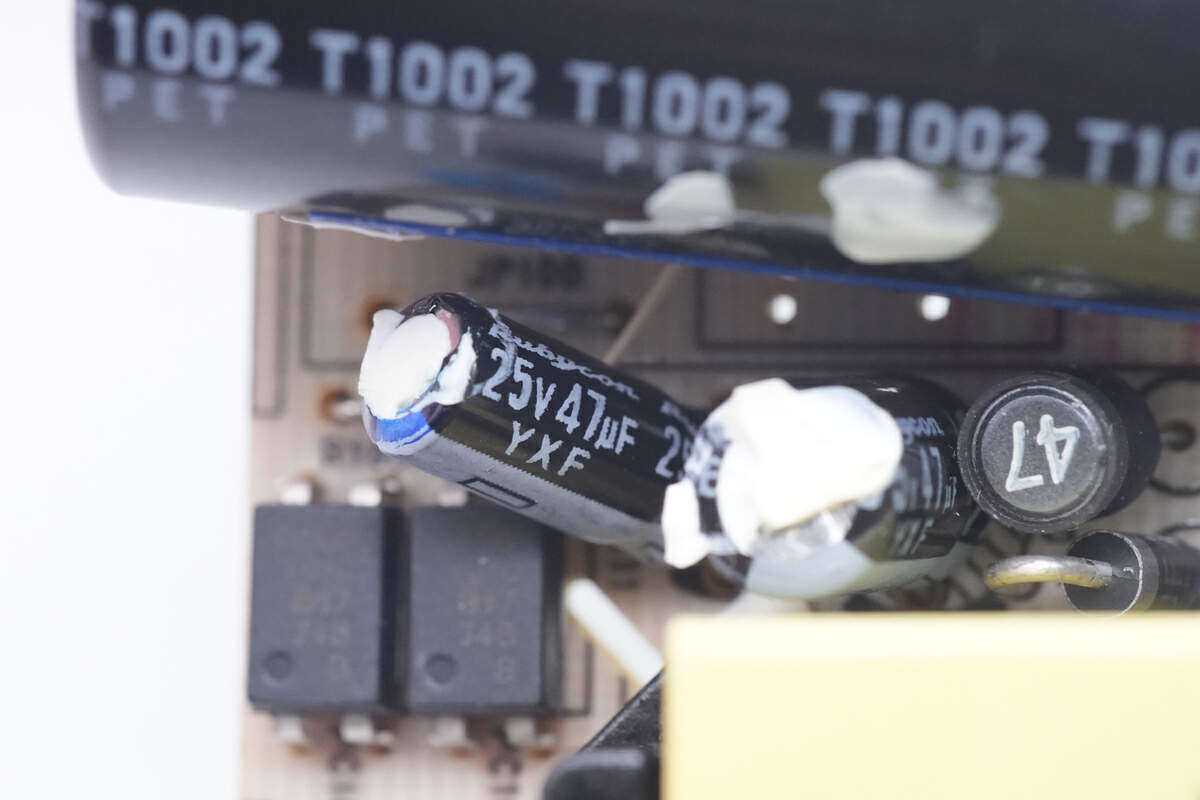

另一颗规格为25V47μF。

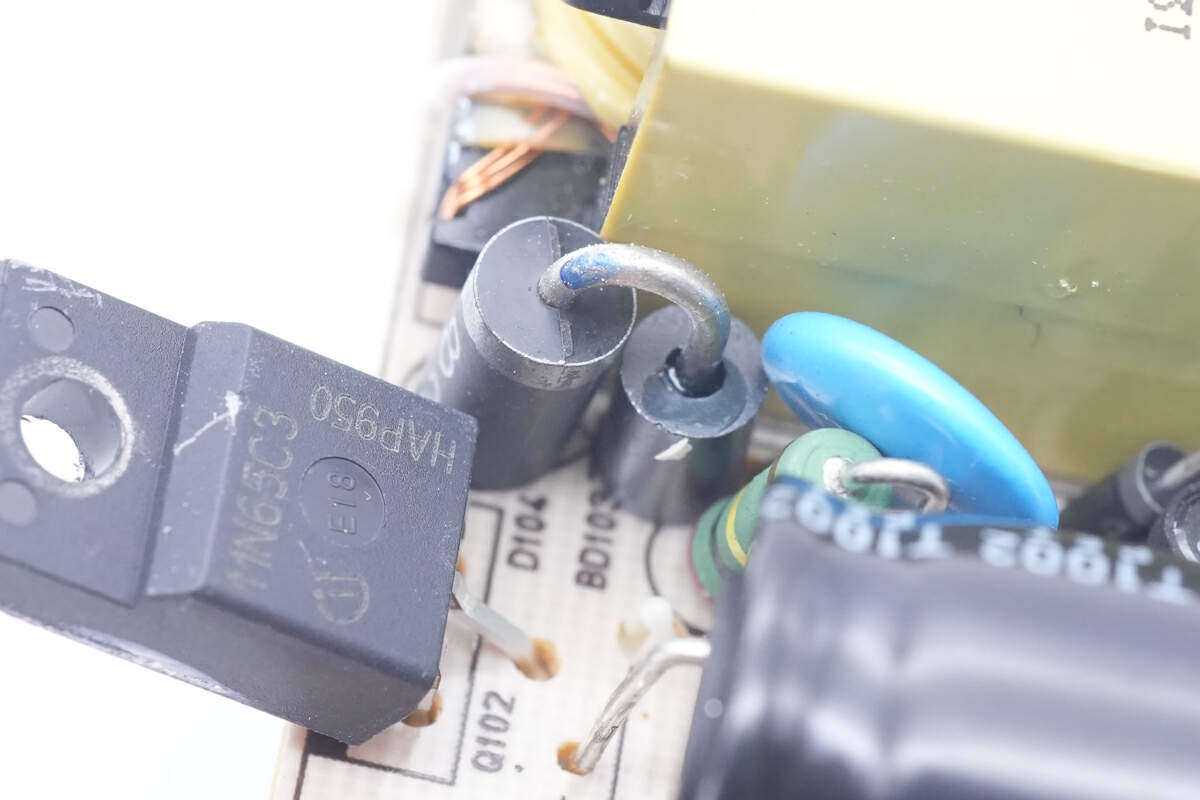

用于RCD吸收电路的二极管。
色环吸收电阻特写。

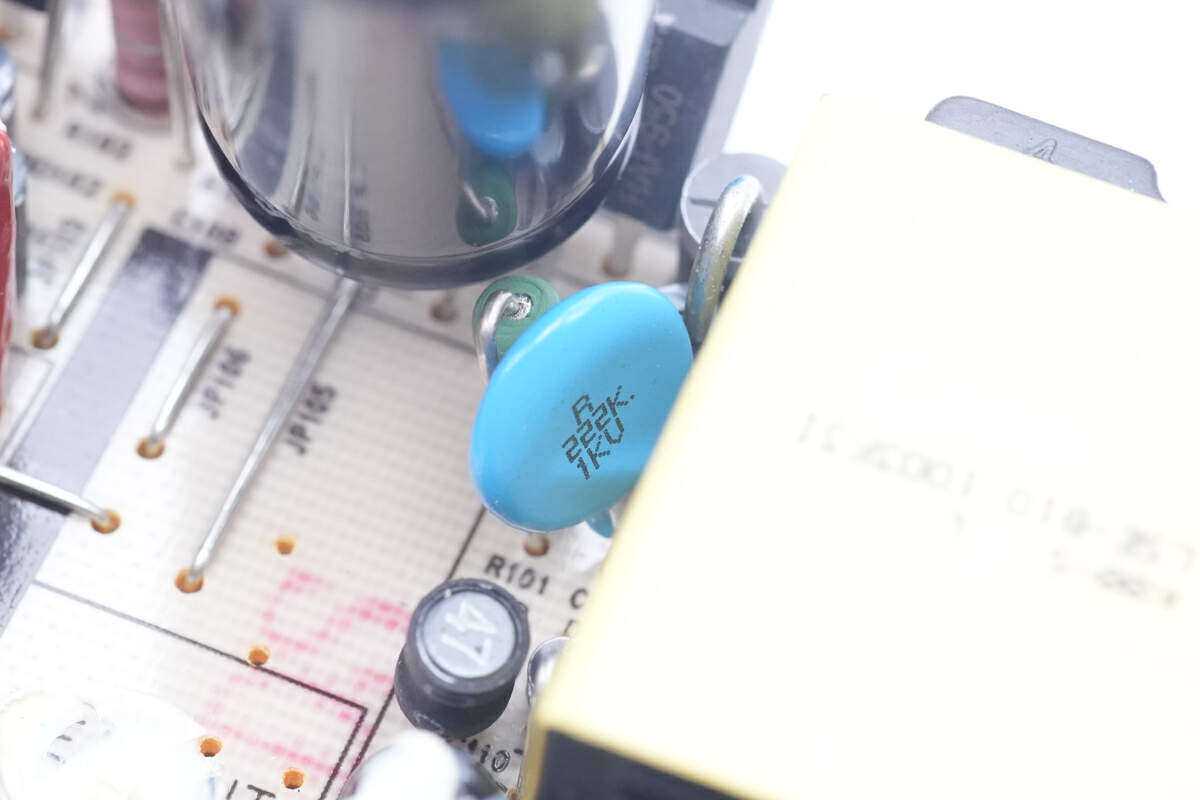

瓷片电容规格为222K耐压1KV。

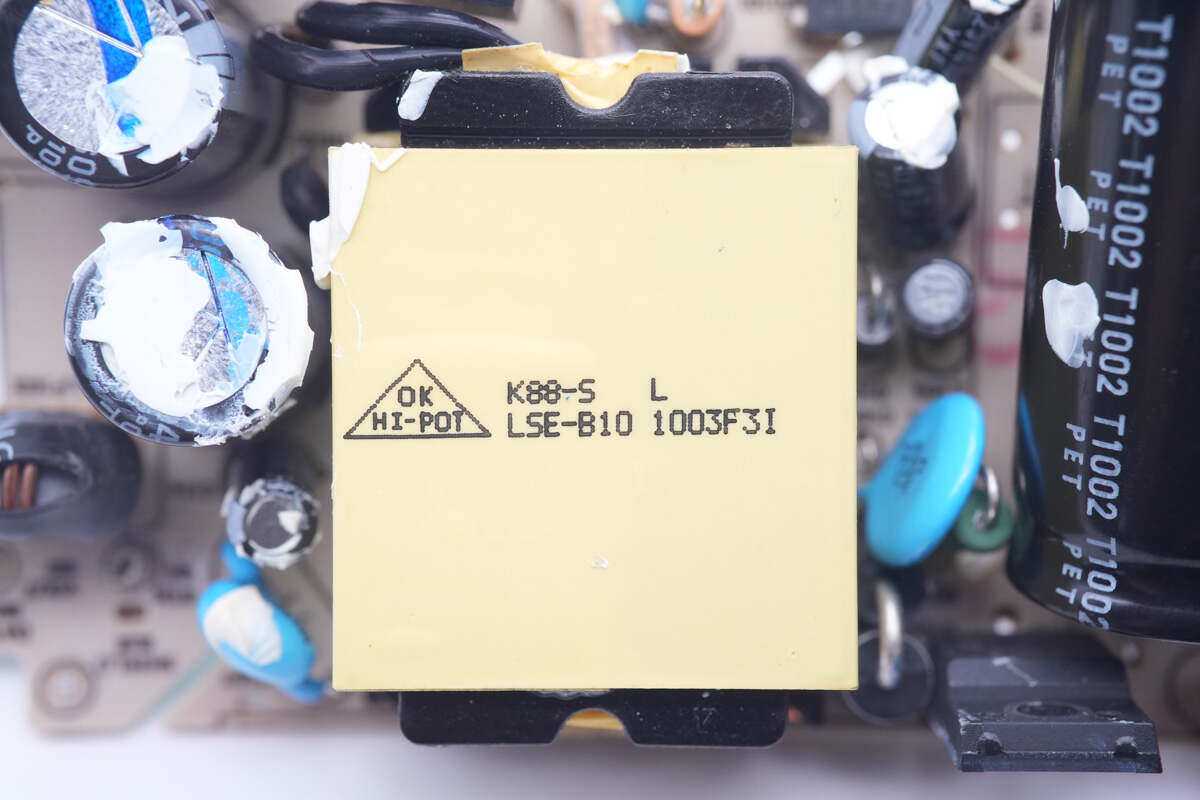

开关变压器特写。

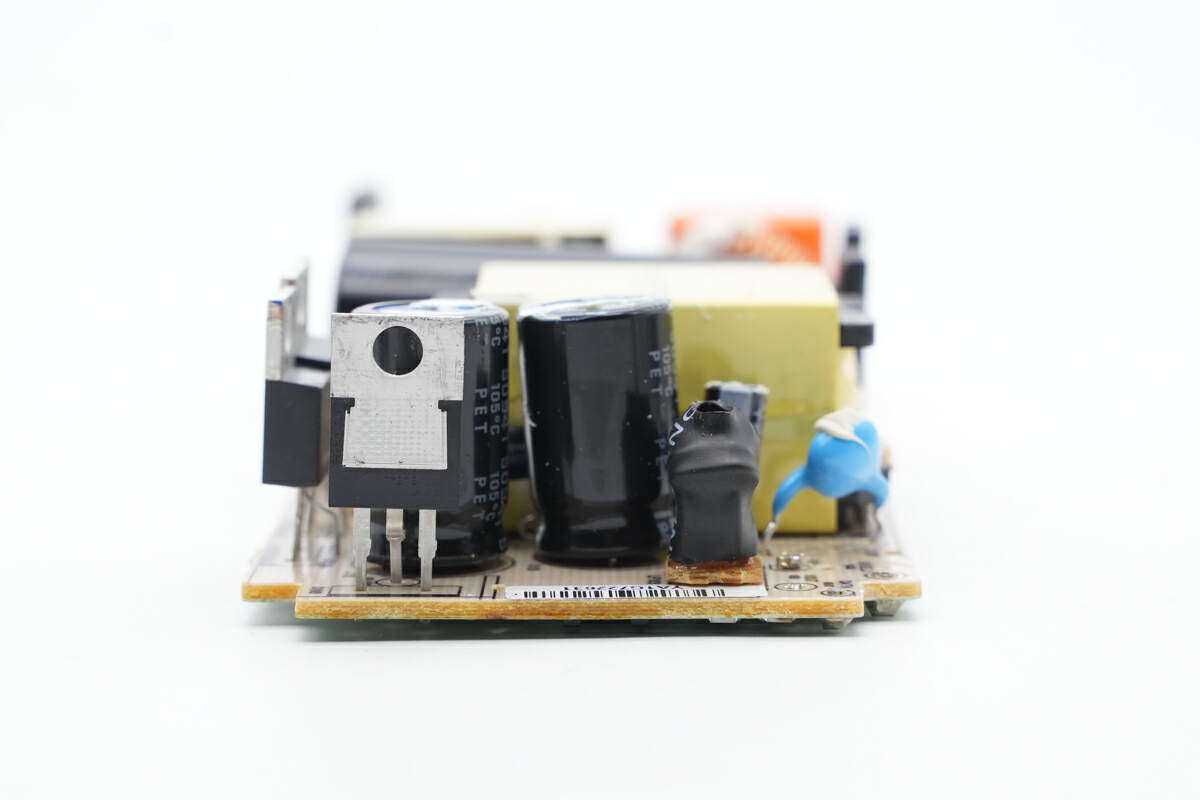

输出端焊接整流二极管和输出滤波电容。

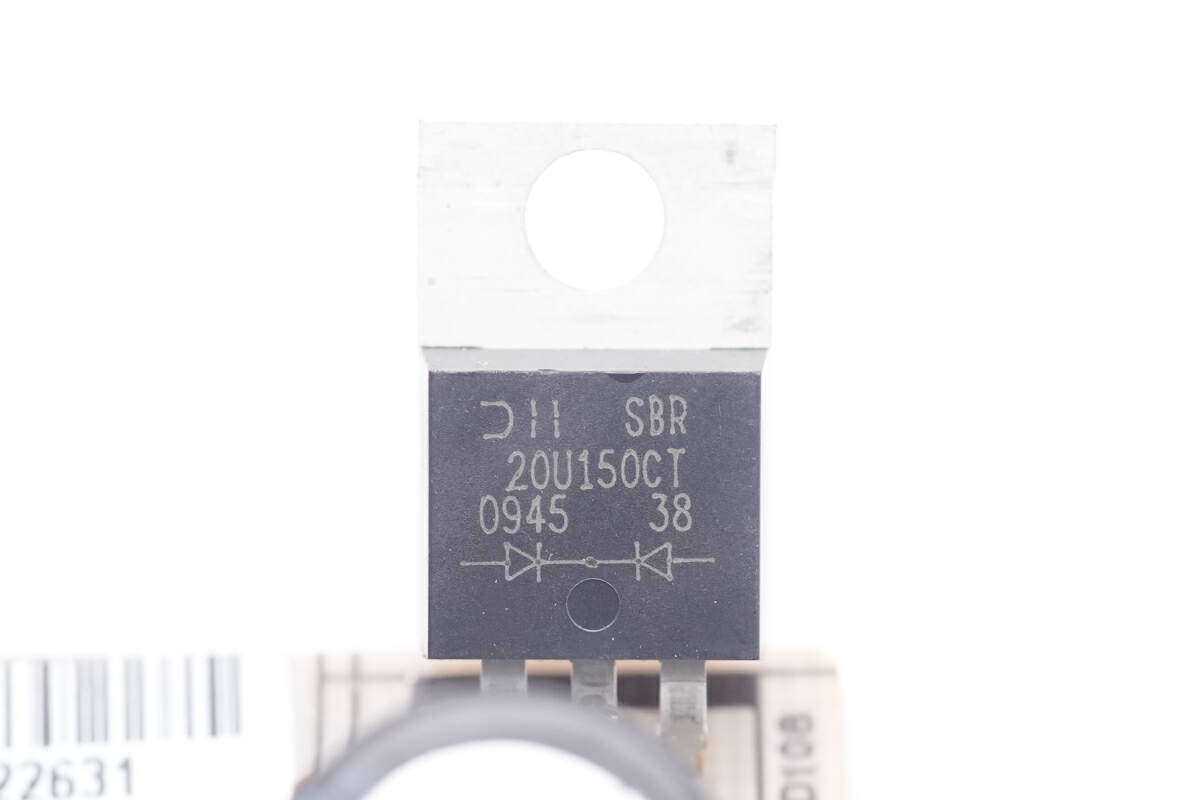

整流肖特基二极管来自diodes，型号SBR20U150CT，是一颗耐压150V，电流20A的肖特基二极管，采用TO220封装。

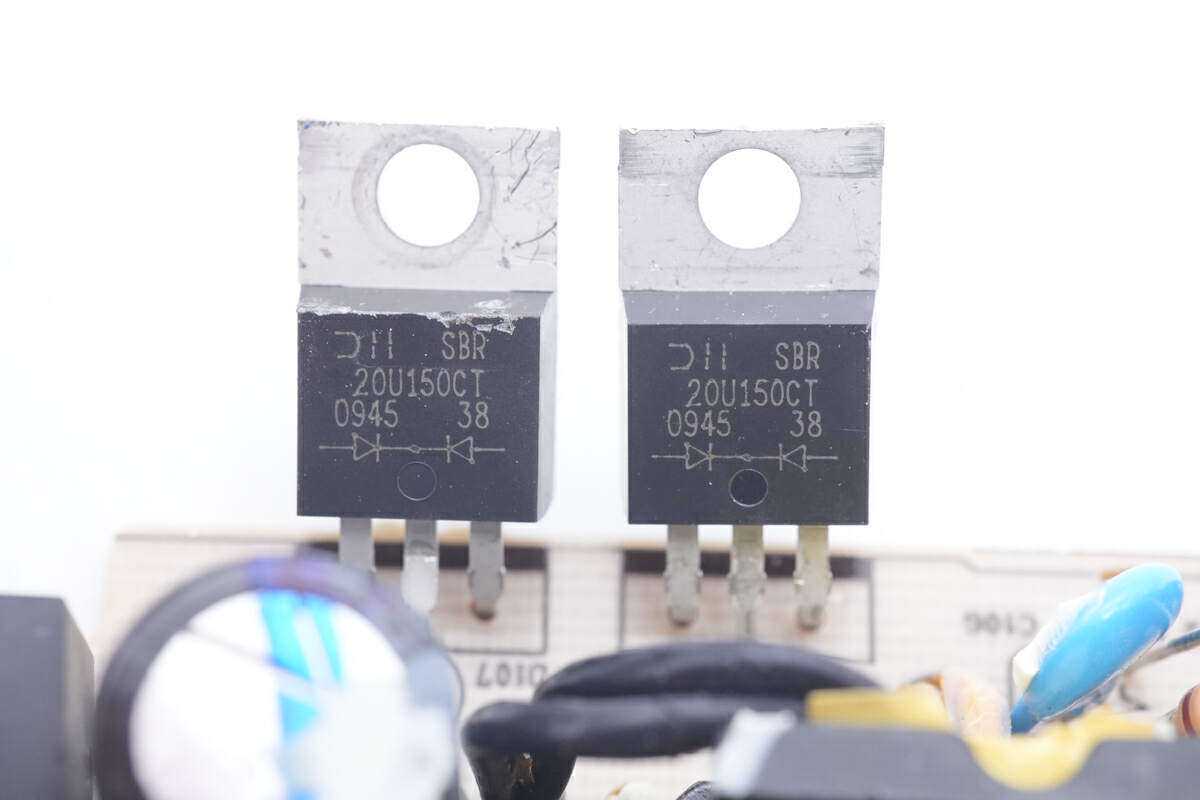

适配器输出共使用三颗肖特基二极管并联整流。

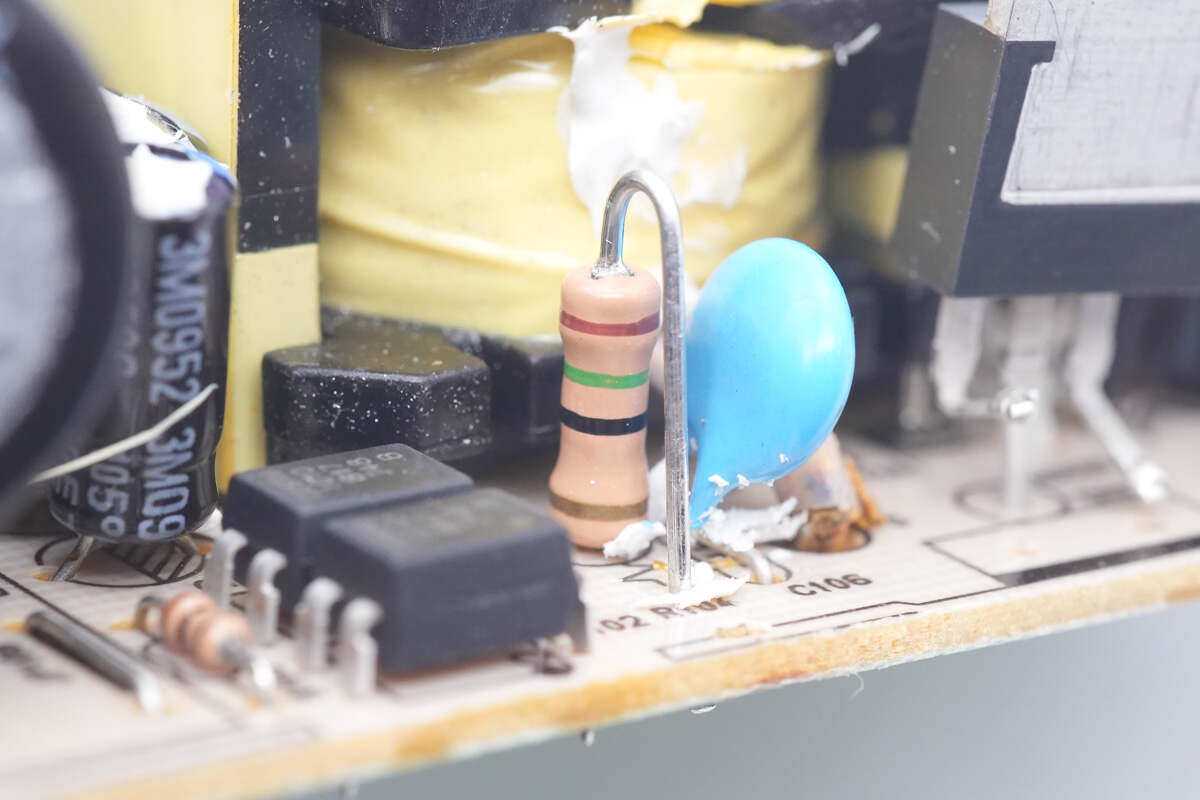

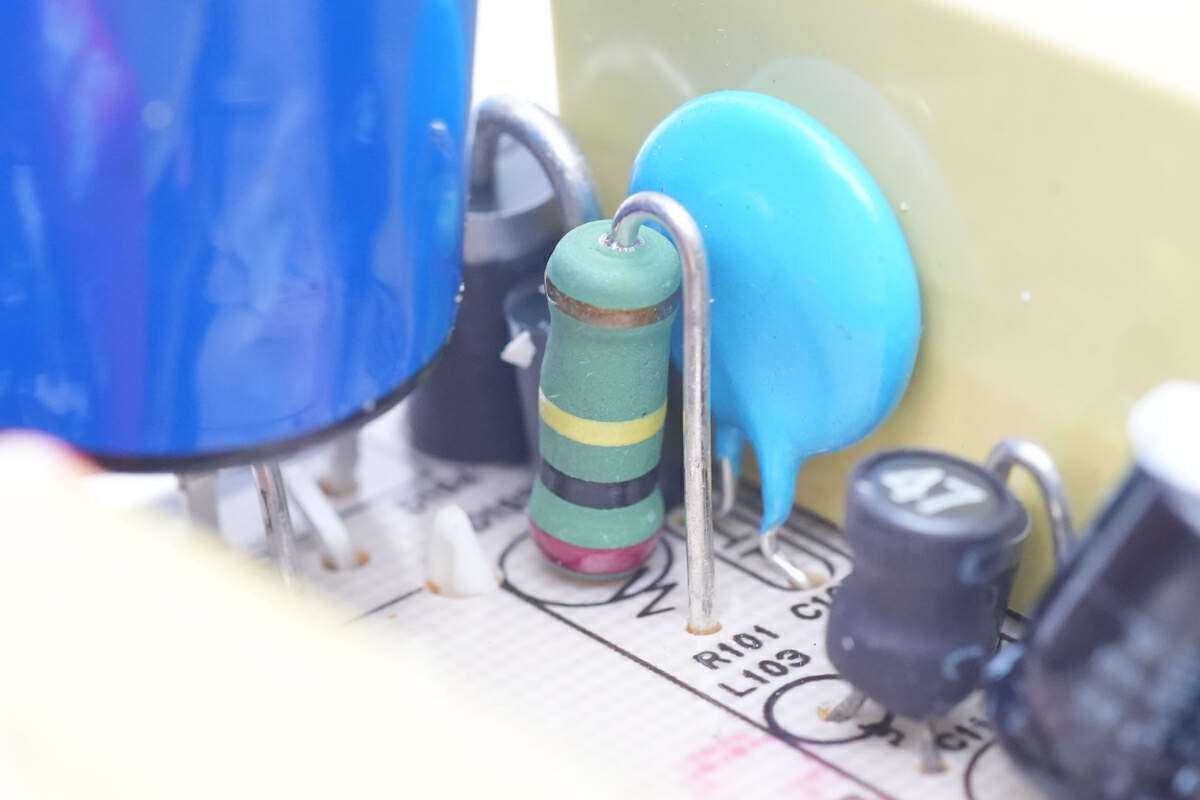

瓷片电容与电阻串联用于吸收尖峰电压。
串联的色环电阻特写。

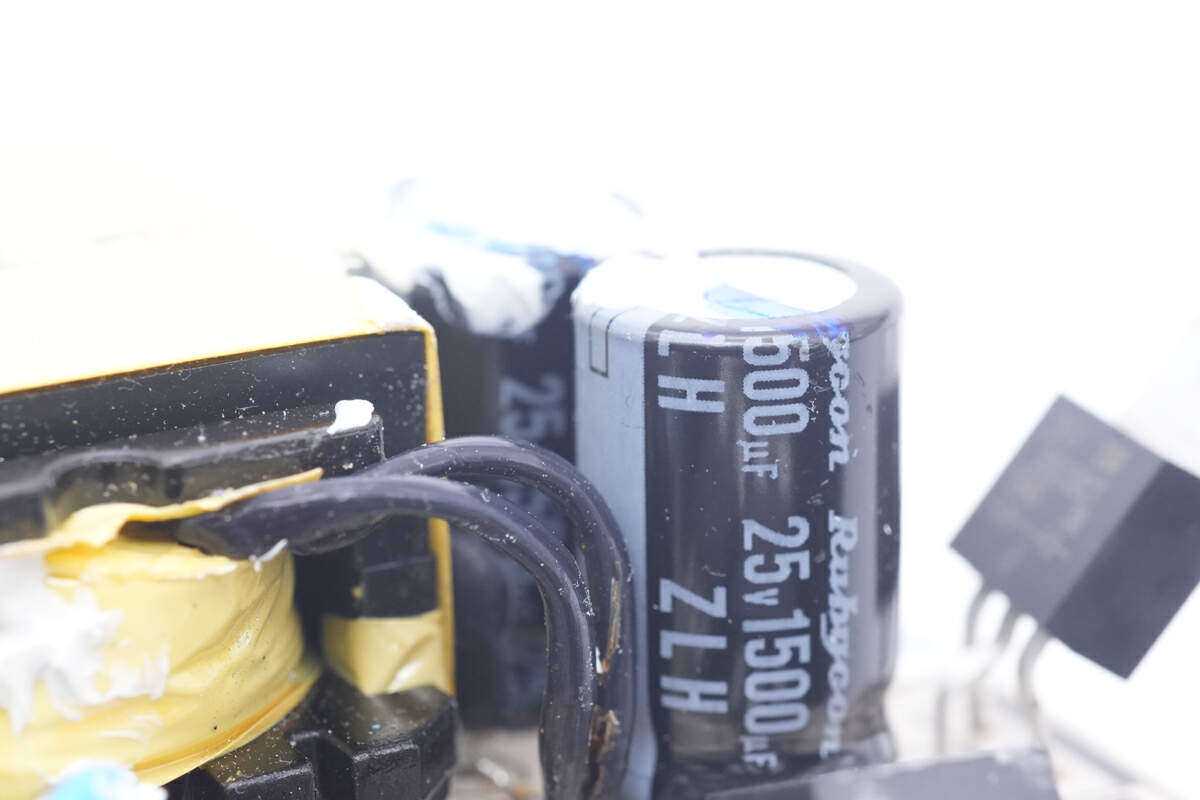

两颗输出滤波电容来自红宝石，为ZLH系列长寿命电容，规格均为25V1500μF。

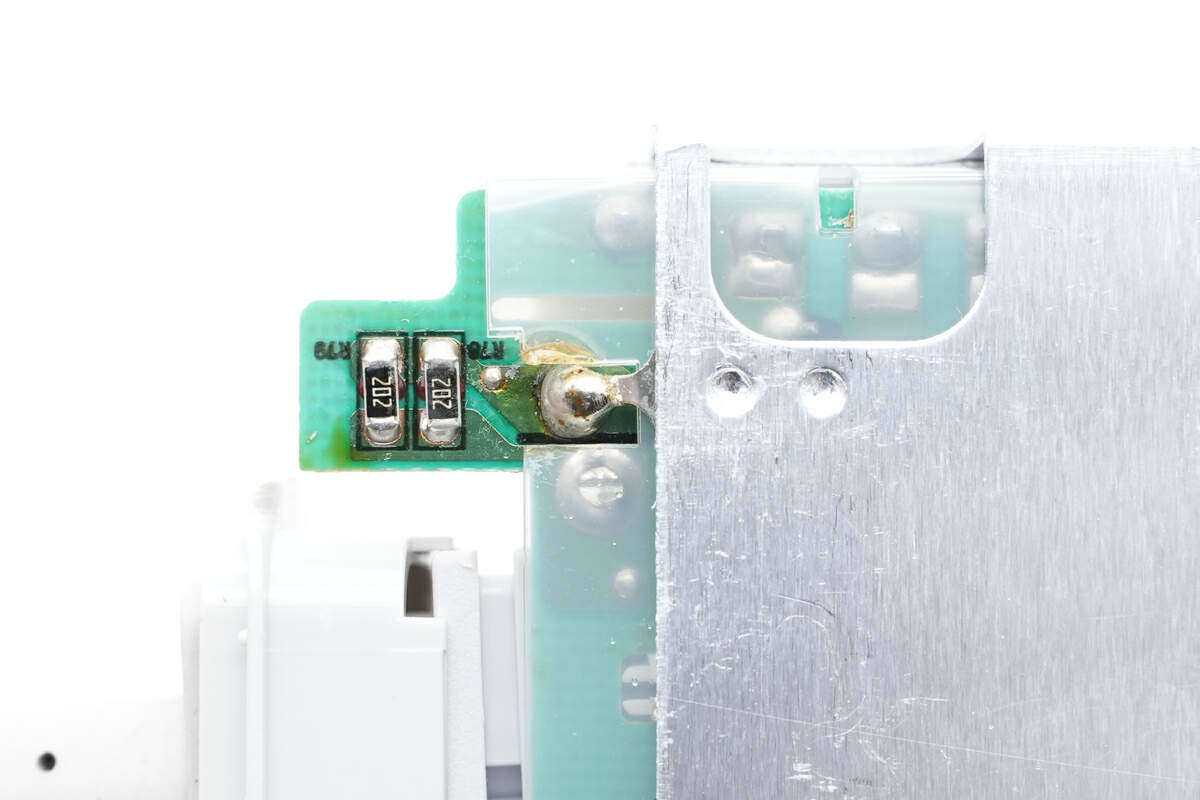

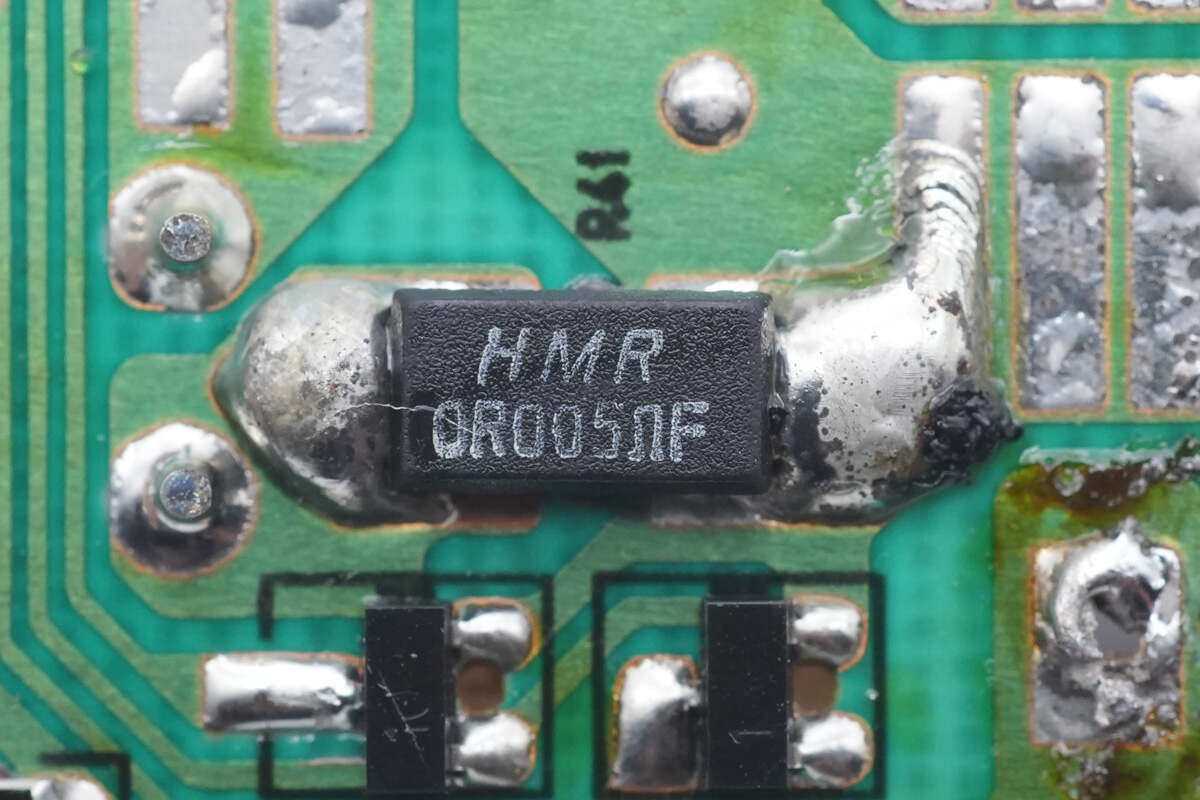

输出电流检测电阻为5mΩ。

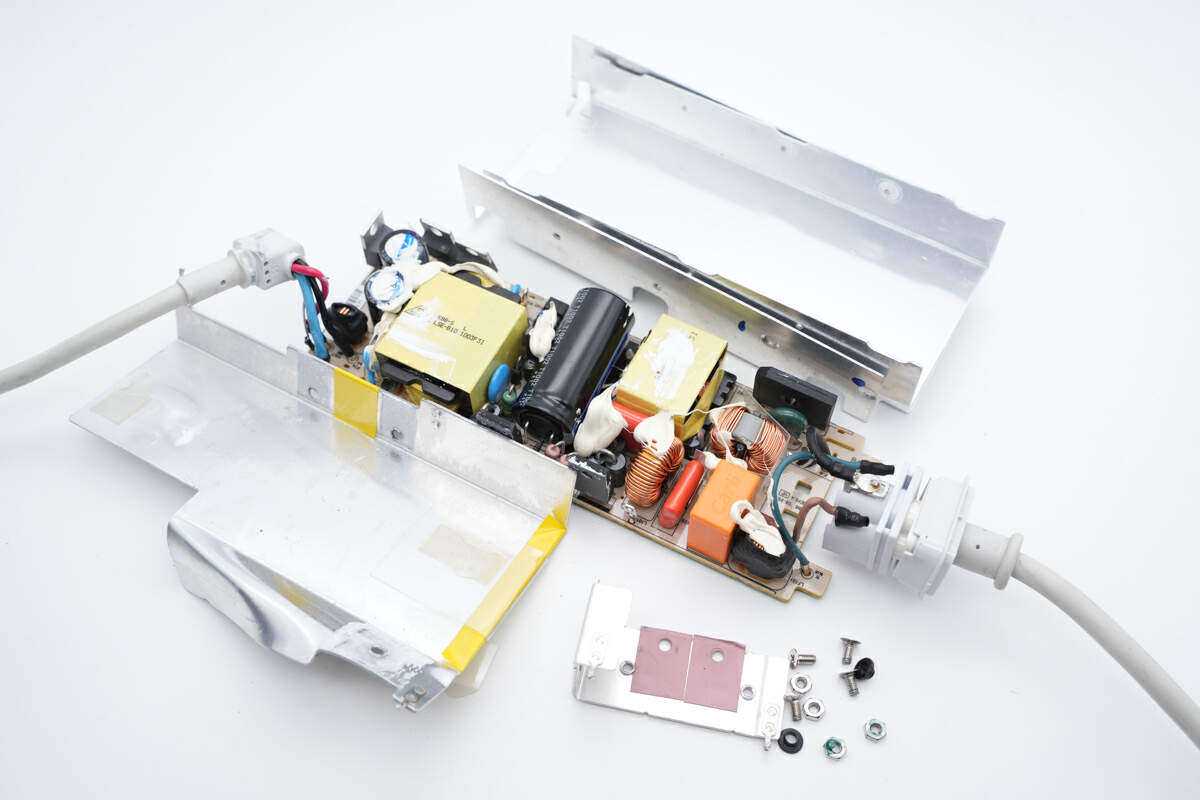

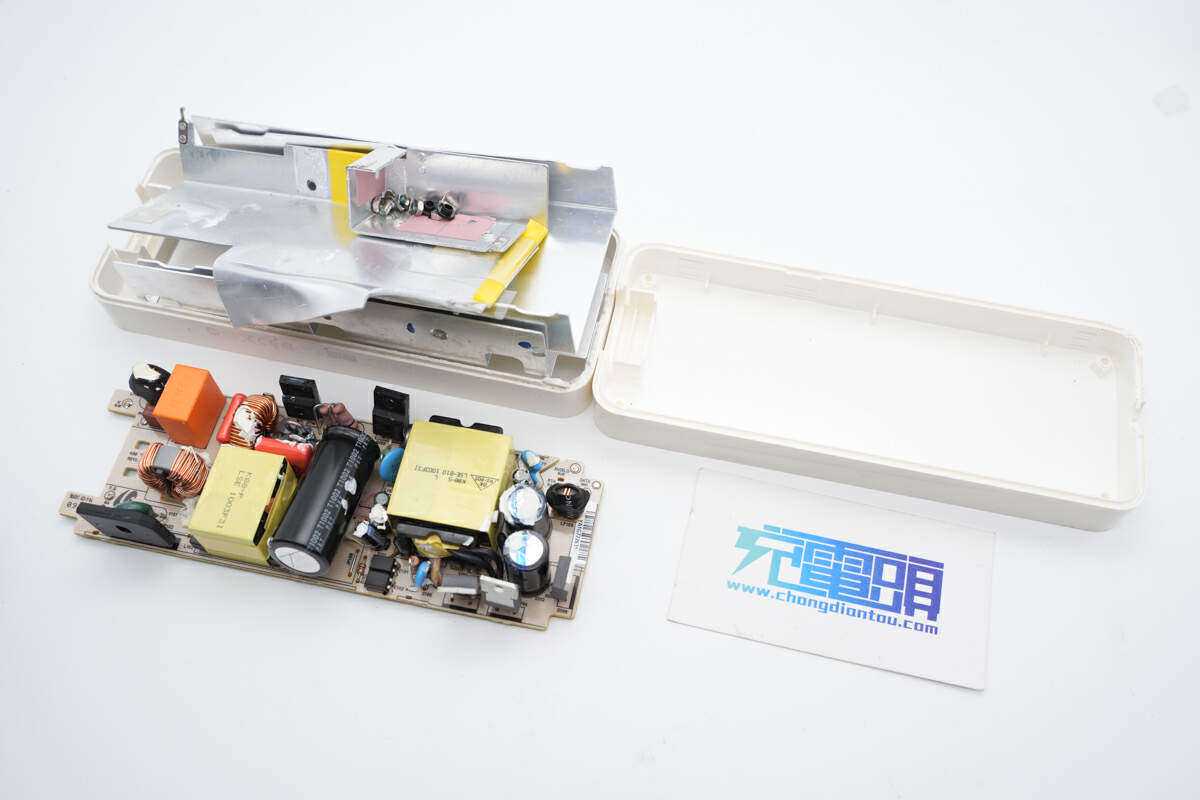

全部拆解一览，来张全家福。
充电头网拆解总结苹果这款110W电源适配器采用自带输出线设计，便于连接电脑使用。适配器采用梅花接口，搭配使用白色输入线，整体一致性很好，干净整洁。适配器为专用输出接口，规格为18.5V6A，满足Macmini迷你主机供电使用。
充电头网通过拆解了解到，适配器内部PCBA模块采用铝片包裹散热，PFC采用英飞凌TDA4863G控制器，反激控制器采用安森美NCP1230，两颗开关管均来自英飞凌。输出采用三颗diodesSBR20U150CT肖特基二极管并联整流，内部电容均来自红宝石。适配器内部采用大面积散热片为发热器件散热，降低温升，内部设计和用料相当可靠。
