随着消费电子产品在教育领域的发展，目前已经出现如学习机、扫描笔、单词卡、复读机等教育工具产品，用于辅助用户实现更高效的学习。其中，复读机作为一种“磨耳朵”神器，能够让孩子通过不断地“听”来获取知识、培养兴趣，为后面“读和写”打下基石。
Listeneer倾听者是一个专注于智能复读机产品的品牌，此前我爱音频网拆解了倾听者K3WiFi复读机，此次再来为大家分享倾听者的另外一款产品——M2S智能复读机。外观方面，倾听者M2S智能复读机依然采用了依然轻巧便携的设计，搭配显示屏和丰富的功能按键，使用简单明了。
功能配置方面，M2S智能复读机拥有教材、绘本、课外阅读等海量资源，免费下载；还可以通过TF卡导入音频。支持蓝牙发射功能，能够连接蓝牙音箱或耳机使用；支持句末自动暂停、九级变速、智能复读和录音功能，可听可跟读练习；支持收藏夹和书签，可以将重点、难点或喜欢的音频集中起来学习；支持抓词翻译，对词汇单独学习；支持定时快关机，听着音频入睡。下面就来看看这款产品的详细拆解报告吧~
一、Listeneer倾听者M2S智能复读机开箱
Listeneer倾听者M2S智能复读机包装盒延续了家族式的童趣设计，正面设计有彩虹和向日葵衬托产品外观设计，产品名称和品牌LOGO，以及蓝牙发射的产品特点。
包装盒背面介绍了产品的详细功能特点，包括句末自动暂停、书签功能、时钟唤醒、蓝牙发射、收藏夹和其它功能，商品名称：M系列智能断句复读机，出品商：深圳市易听教育科技有限公司。

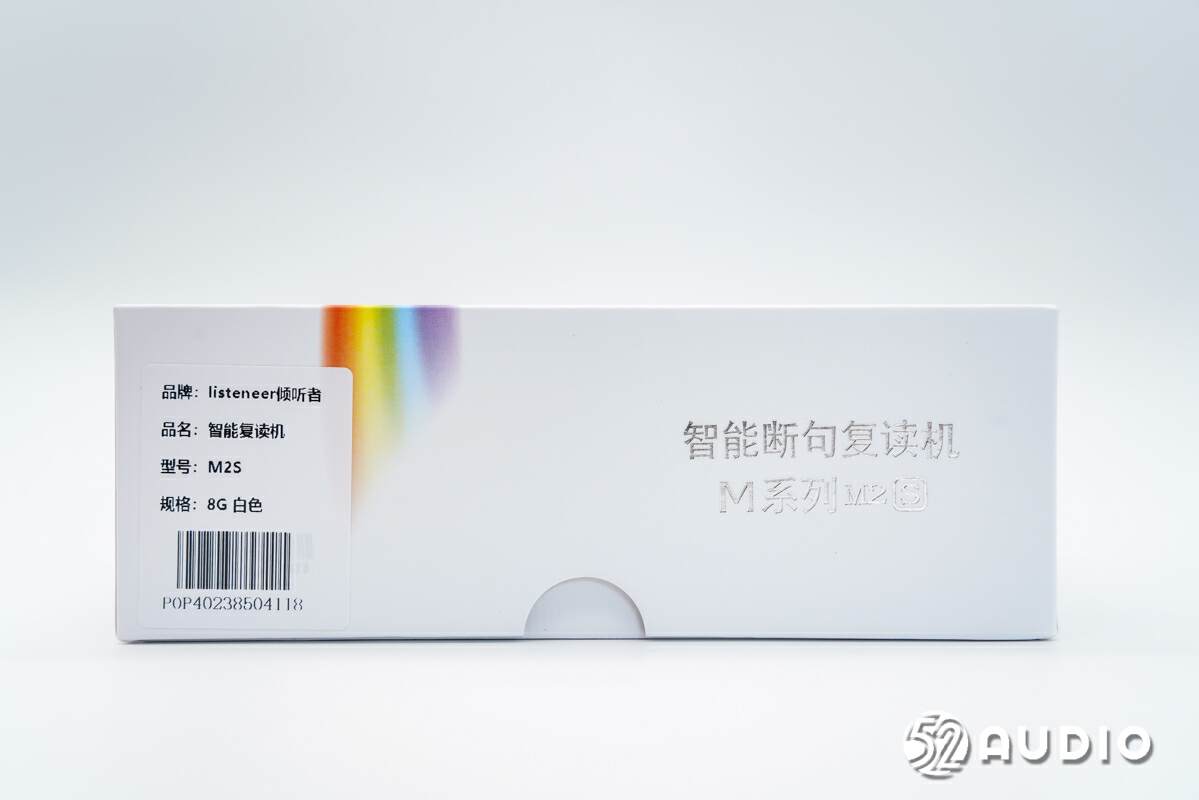

包装盒侧边出厂标签信息，品牌：Listeneer倾听者，品名：智能复读机，型号：M2S，规格：8G白色。

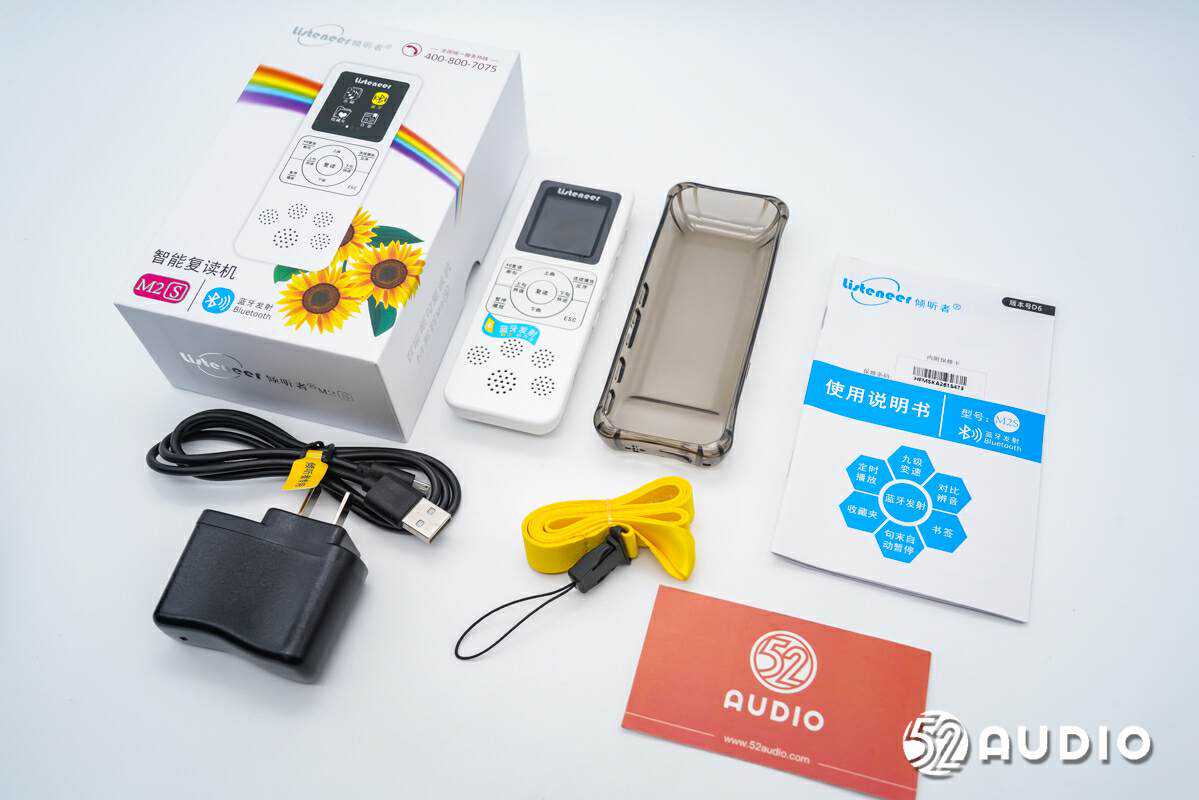

包装盒内部物品有复读机、充电器、充电线、保护壳、挂绳和产品使用说明书。

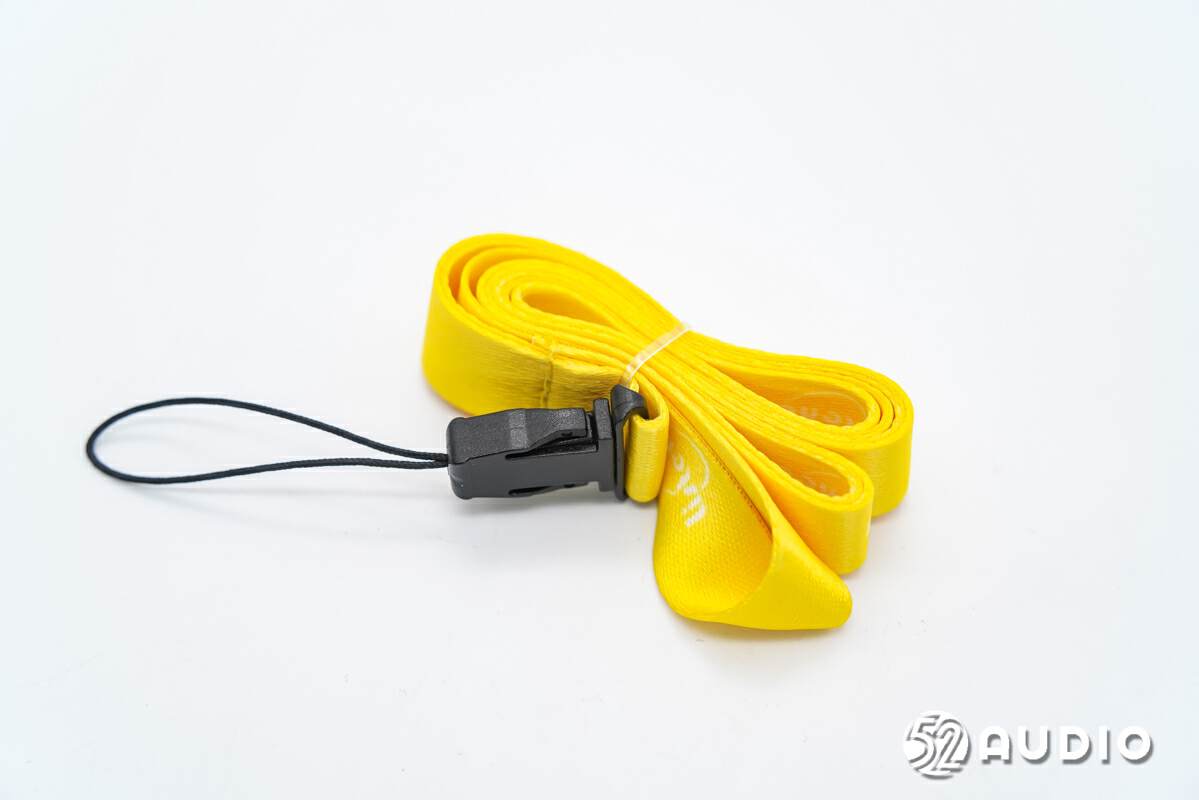

便携挂绳特写。

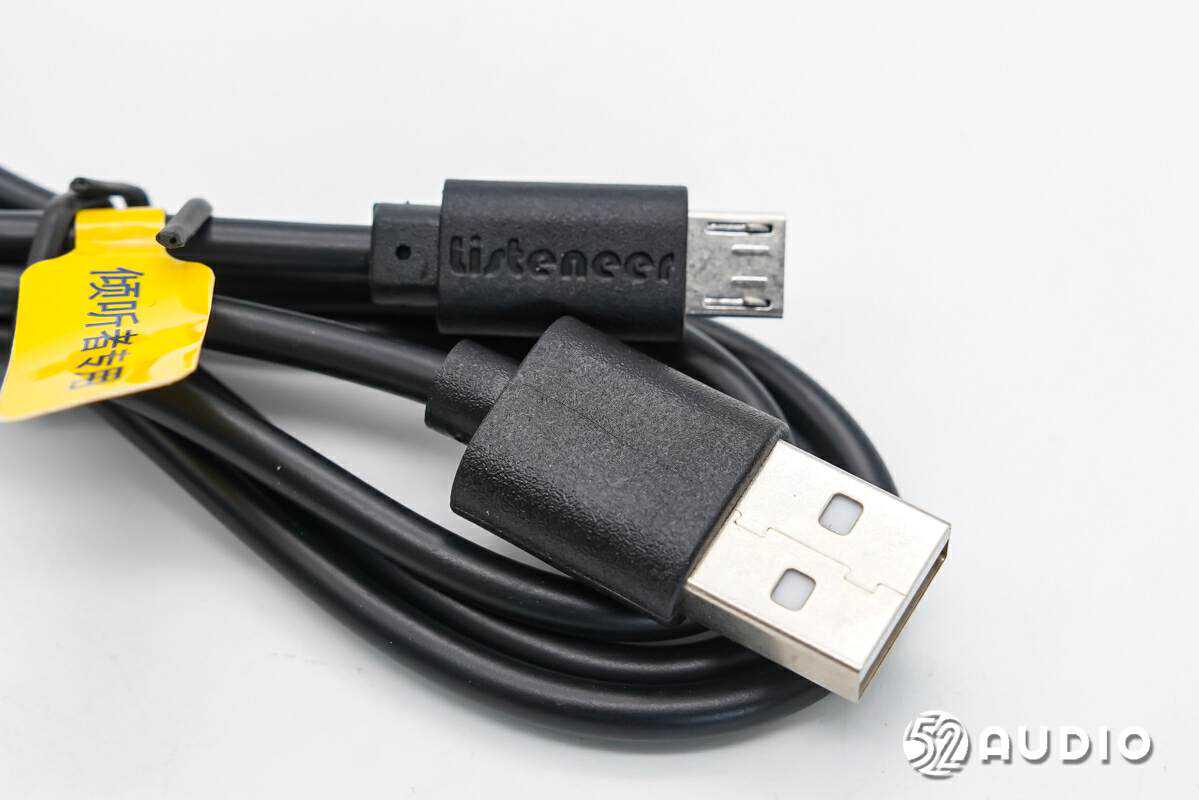

USB-AtoMicroUSB充电线，插头上设计有“Listeneer”品牌LOGO。

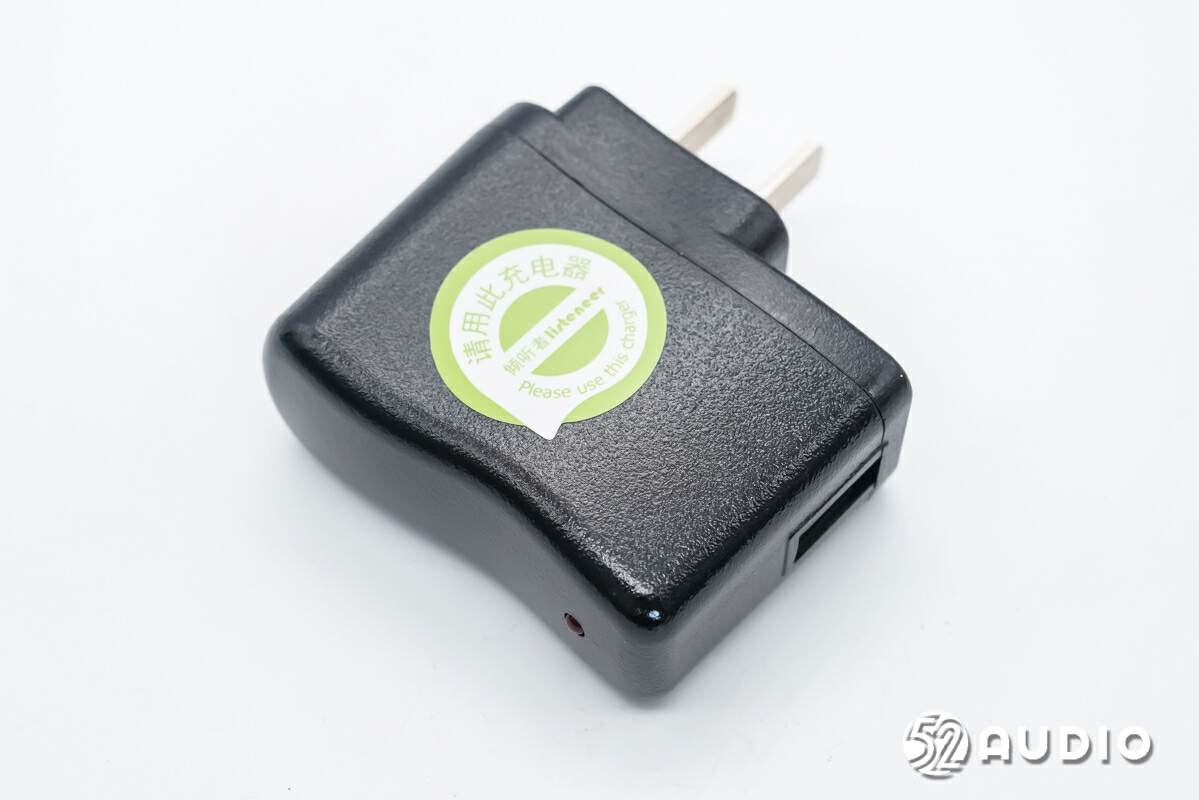

充电器外观一览。

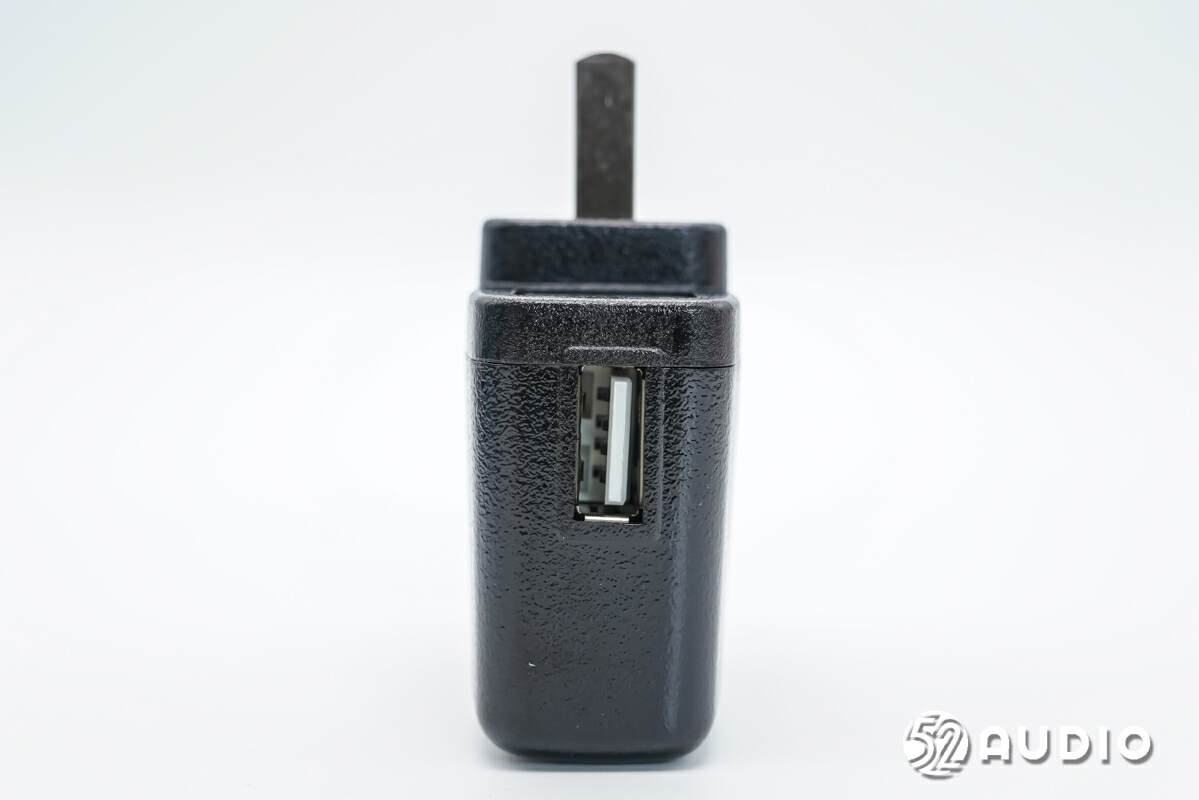

充电器采用双脚插头转USB-A接口。

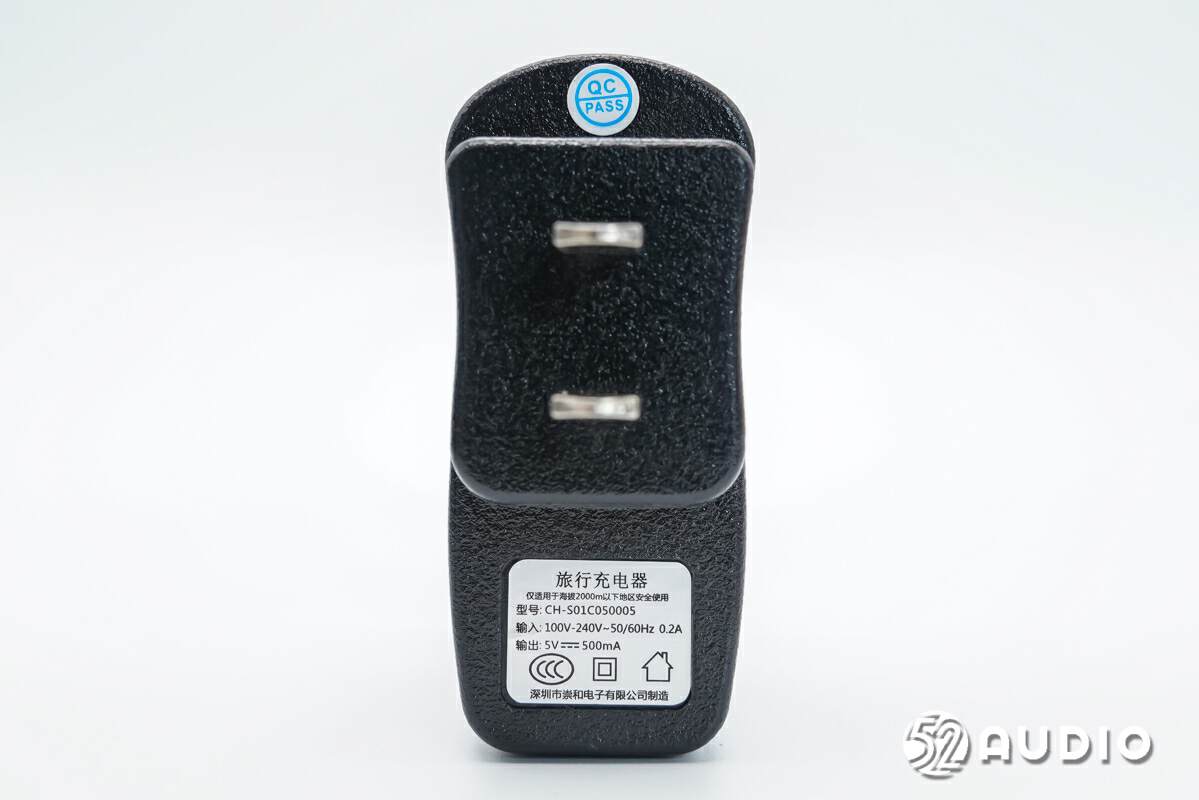

充电器标签信息，型号：CH-S01C050005，输入：100V-240V~50/60，输出：5V-500mA，深圳市崇和电子有限公司制造。

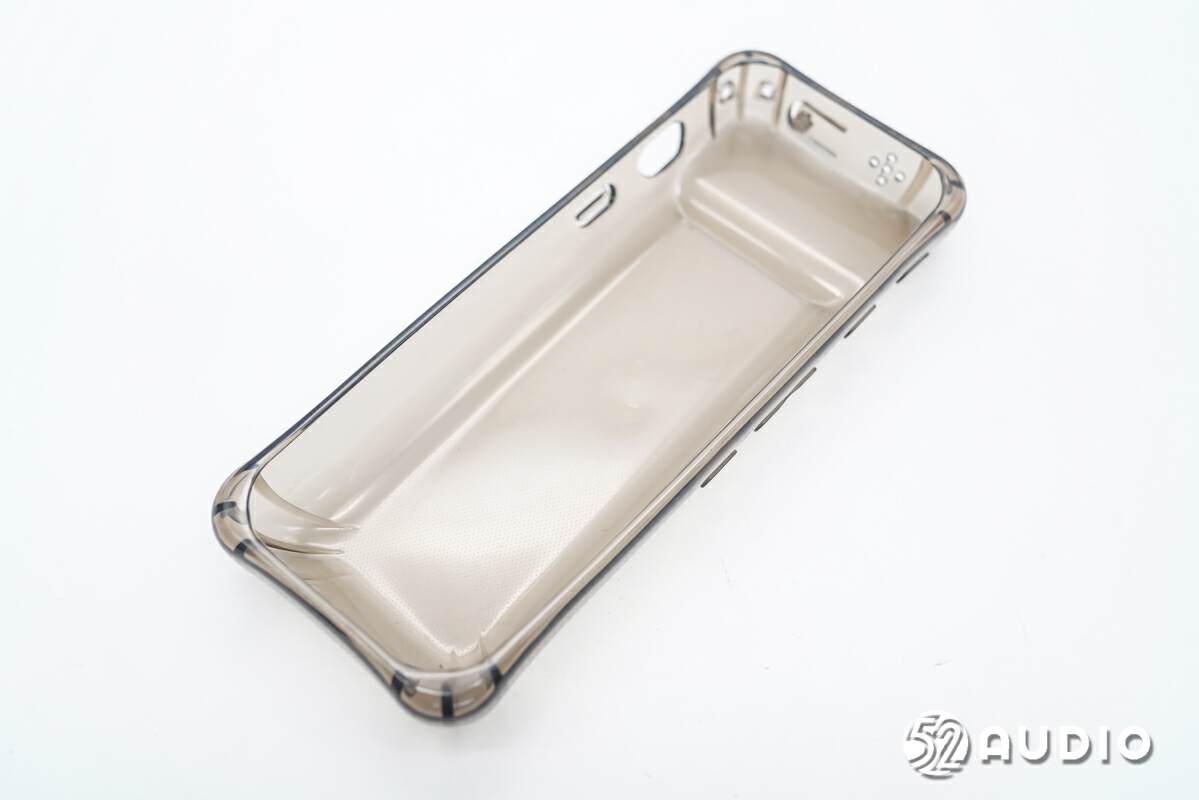

随机标配的灰色保护壳。

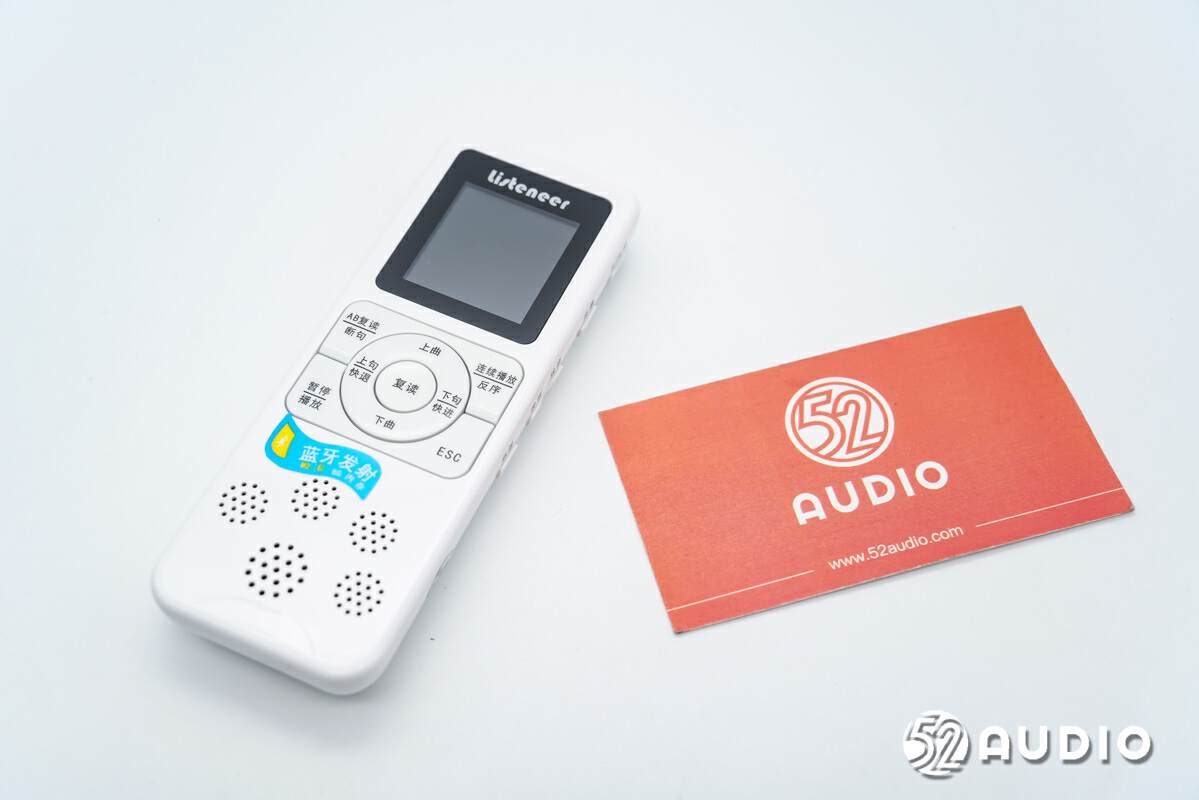

Listeneer倾听者M2S智能复读机整体外观一览，类似“功能机”设计，黑白简约配色。

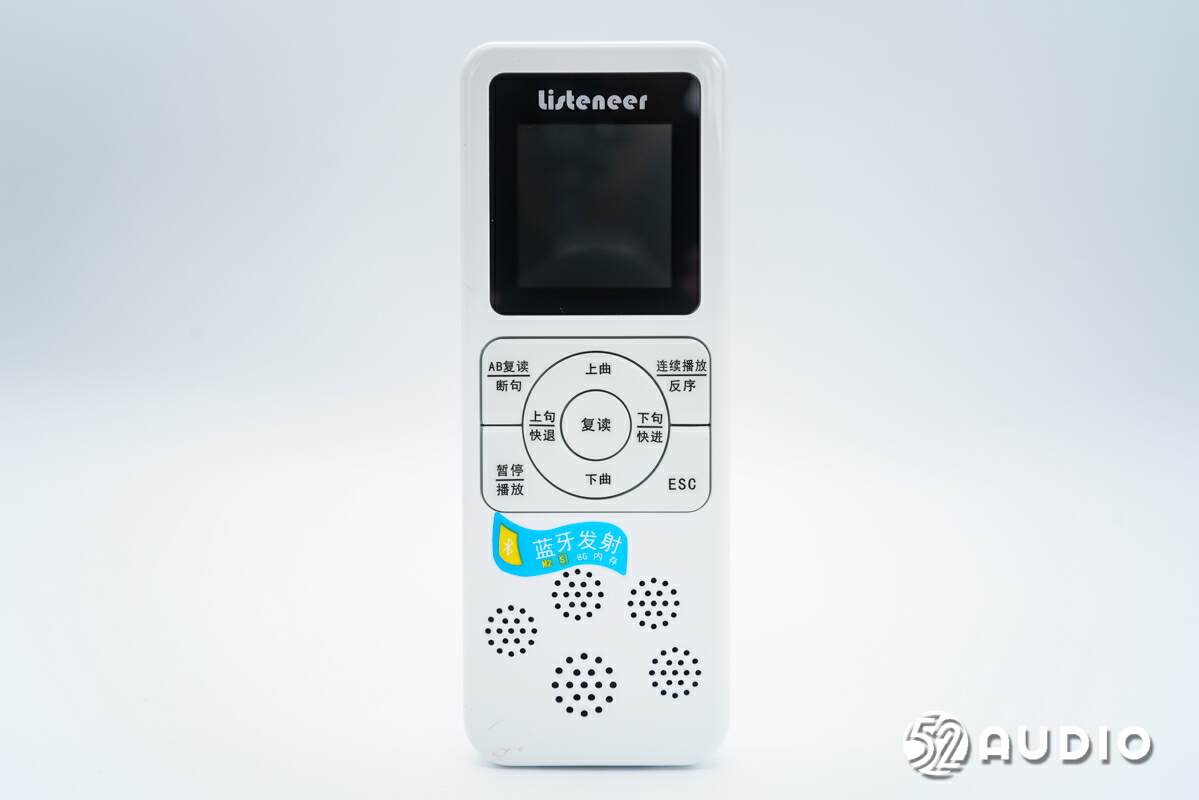

机身正面设置有显示屏和扬声器出音孔，中间功能有丰富的功能按键，通过中文标识，便于老人、孩子操作。

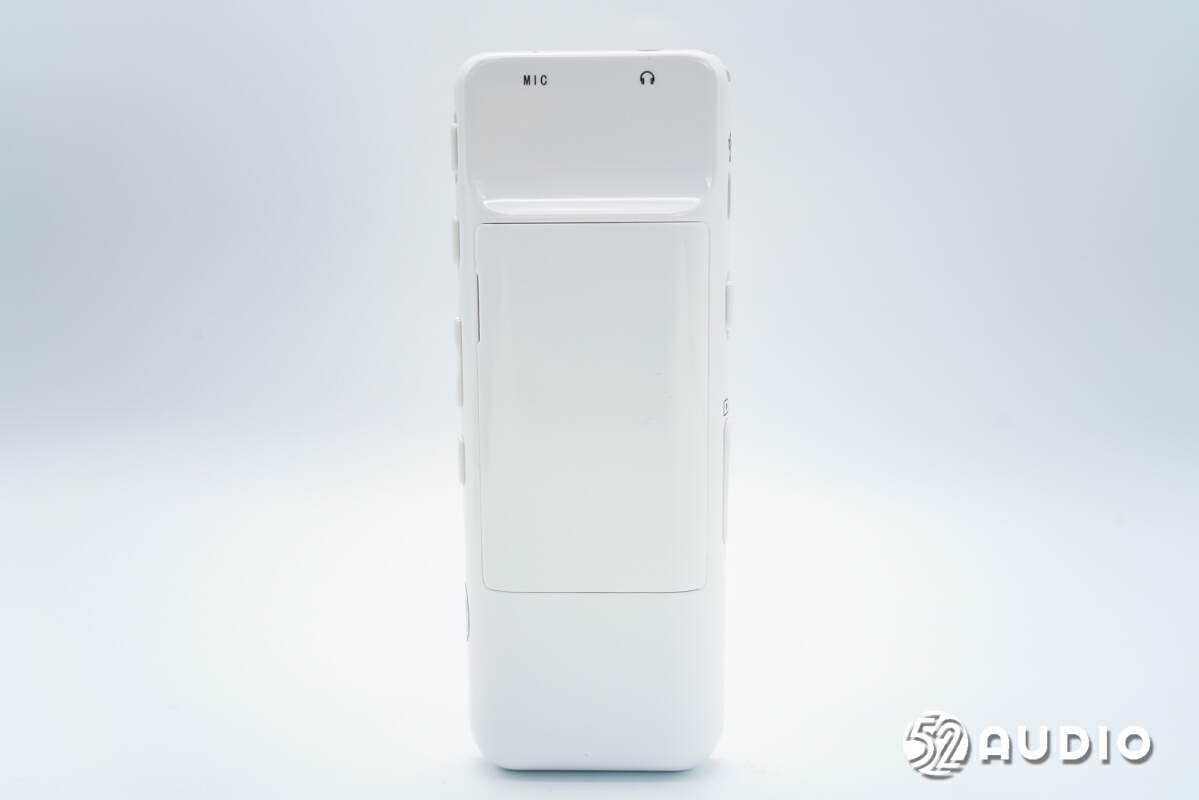

机身背面外观一览，设置有可拆卸的电池座舱。

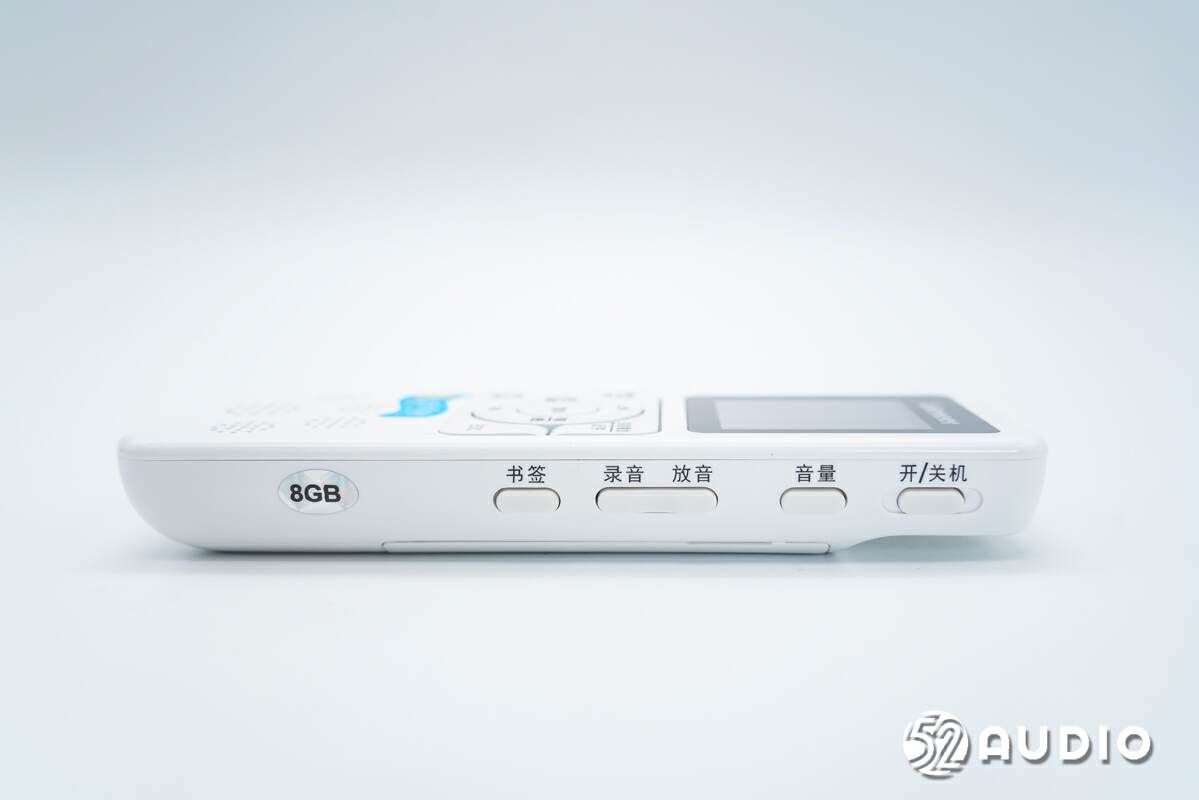

机身右侧贴有8GB内存标签，书签、录音、放音、音量、开/关机功能按键。

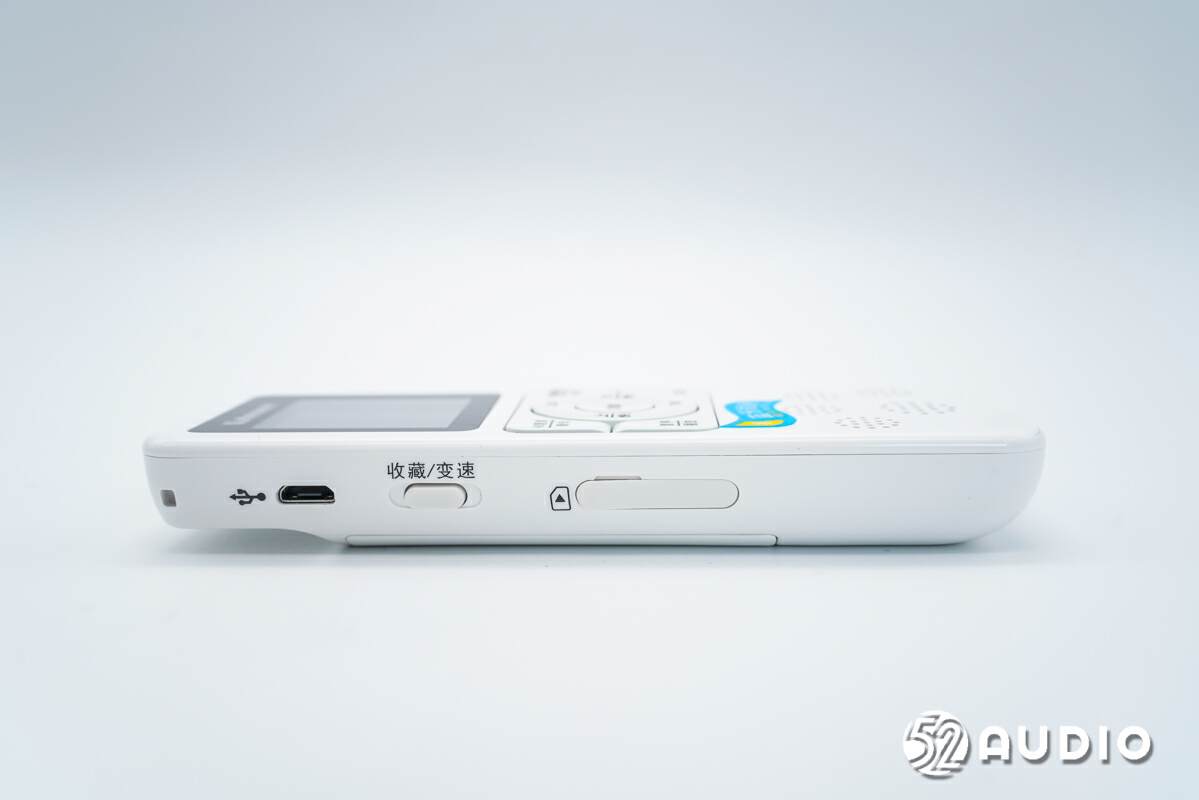

机身另外一侧设置有MicroUSB充电接口，收藏/变速按键，以及防尘塞覆盖的TF卡槽。

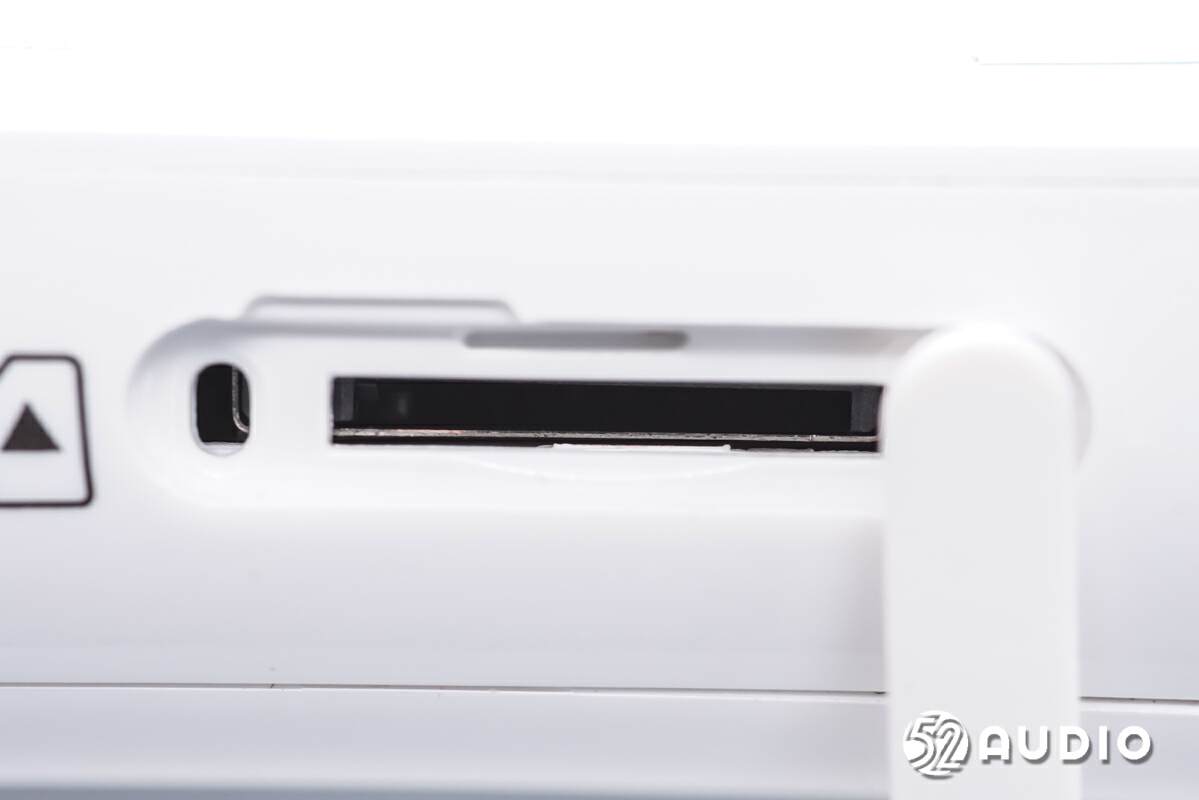

TF卡槽特写，支持8GB-32GB扩展。

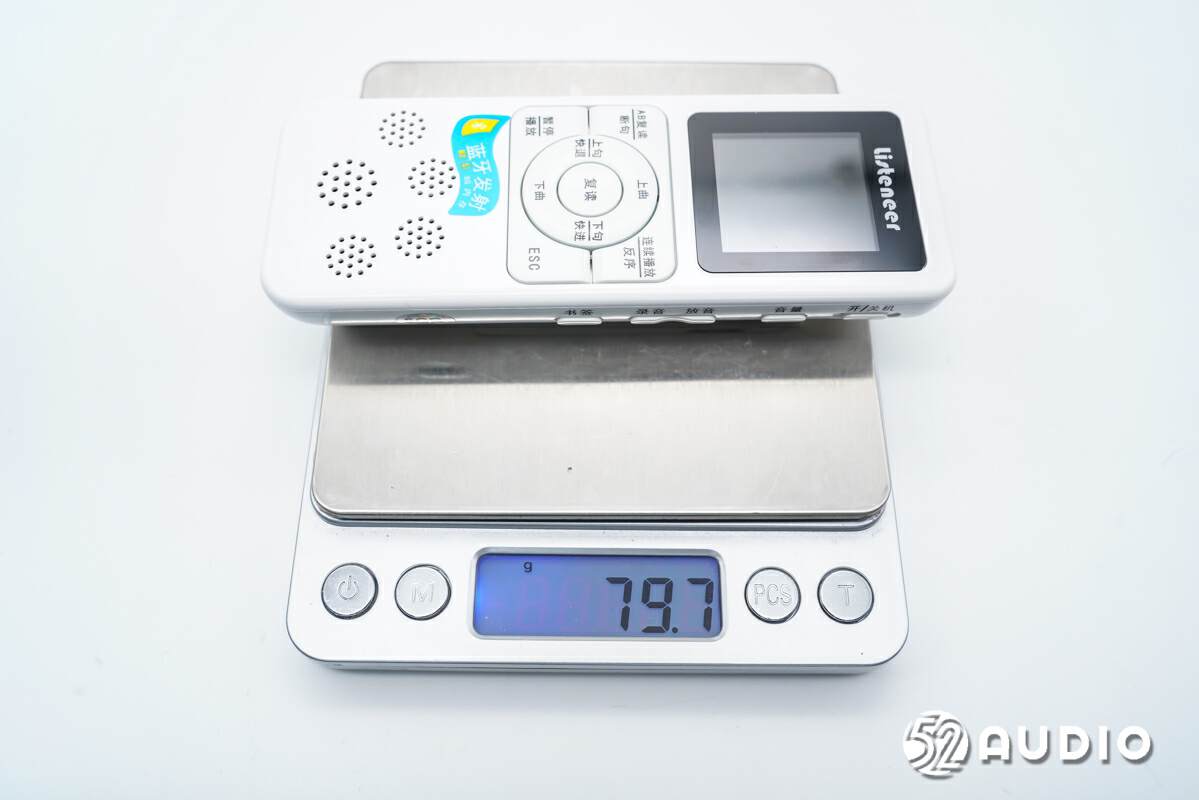

经我爱音频网实测，Listeneer倾听者M2S智能复读机重量约为80g，非常轻盈。

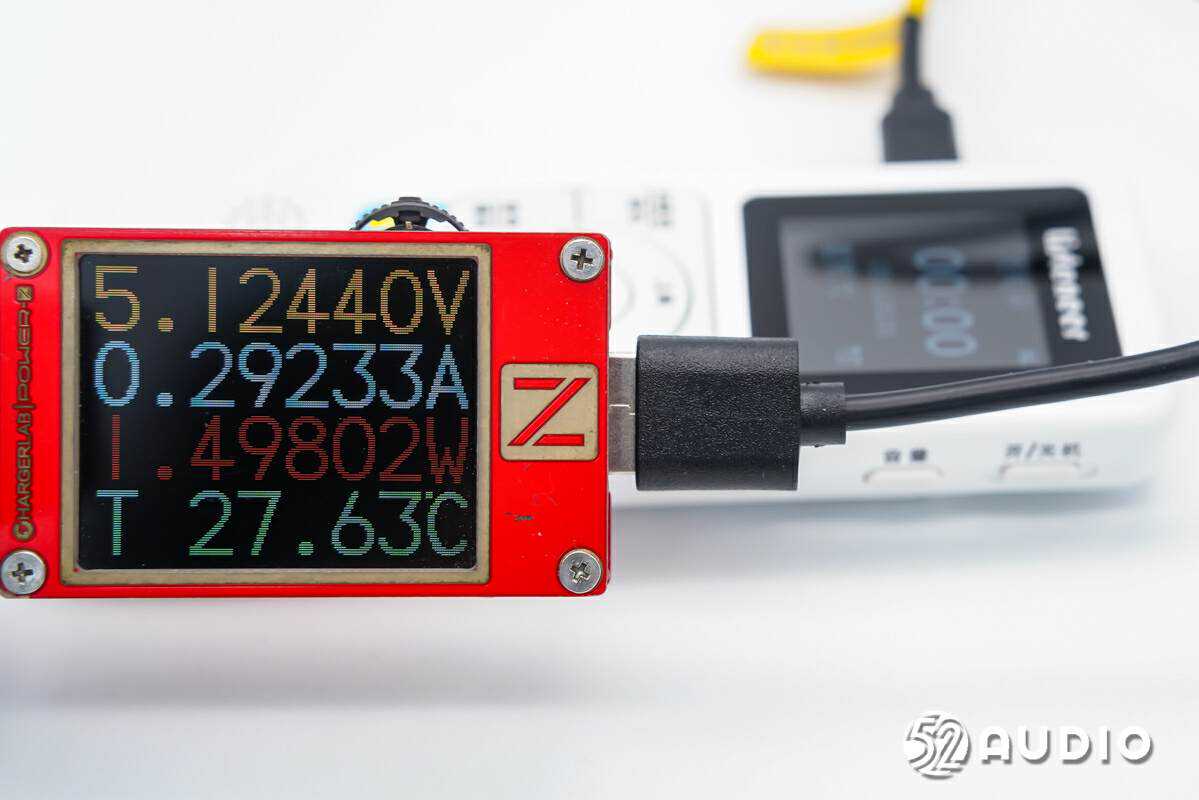

我爱音频网采用CHARGERLABPOWER-Z对Listeneer倾听者K3WiFi复读机进行充电测试，输入电压约为：5.12V，输入电流约为：0.29A，充电功率约为1.50W。
二、Listeneer倾听者M2S智能复读机拆解通过开箱，我们详细了解了Listeneer倾听者M2S智能复读机的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

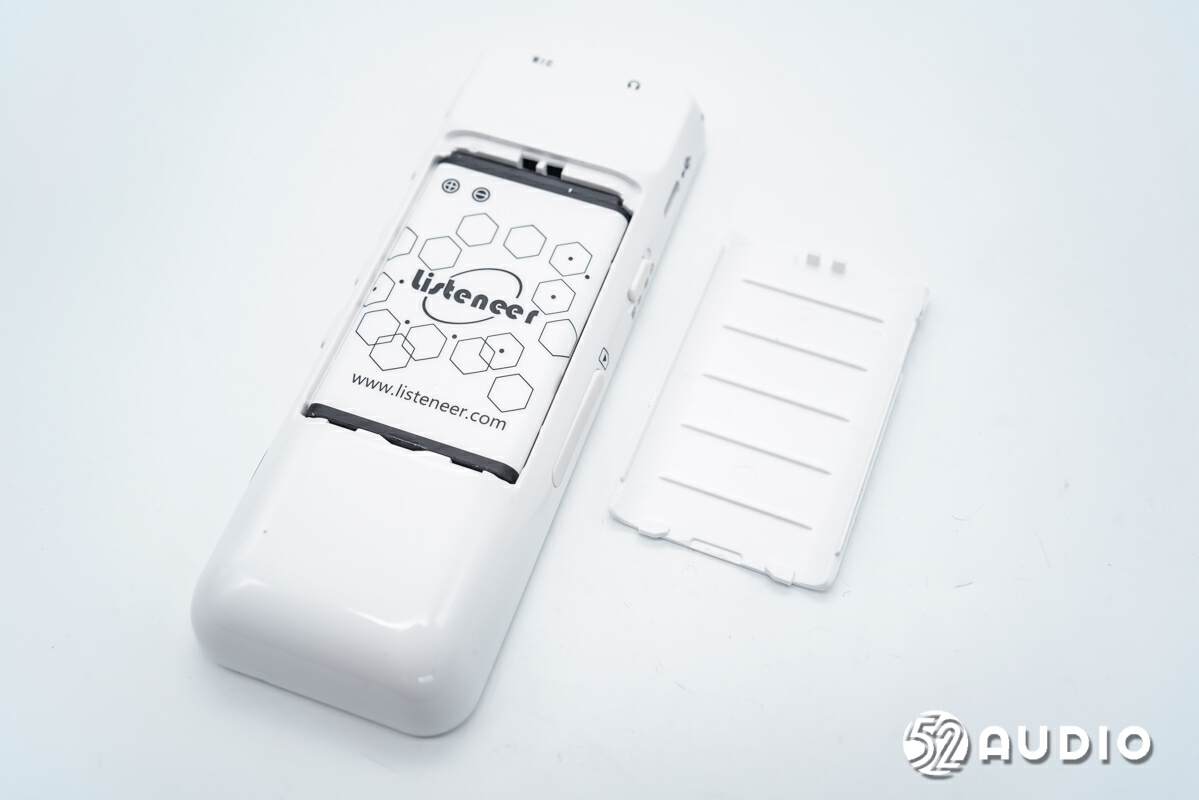

打开电池盖。

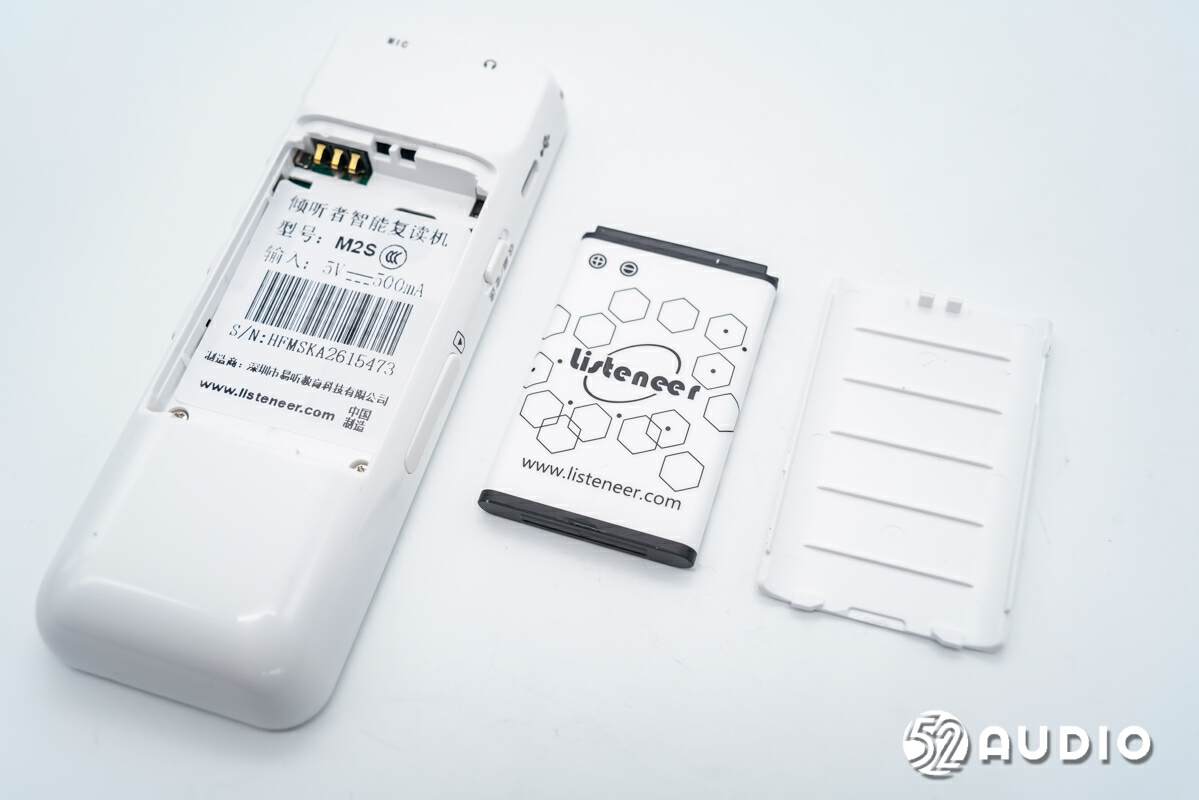

取出可拆卸电池。

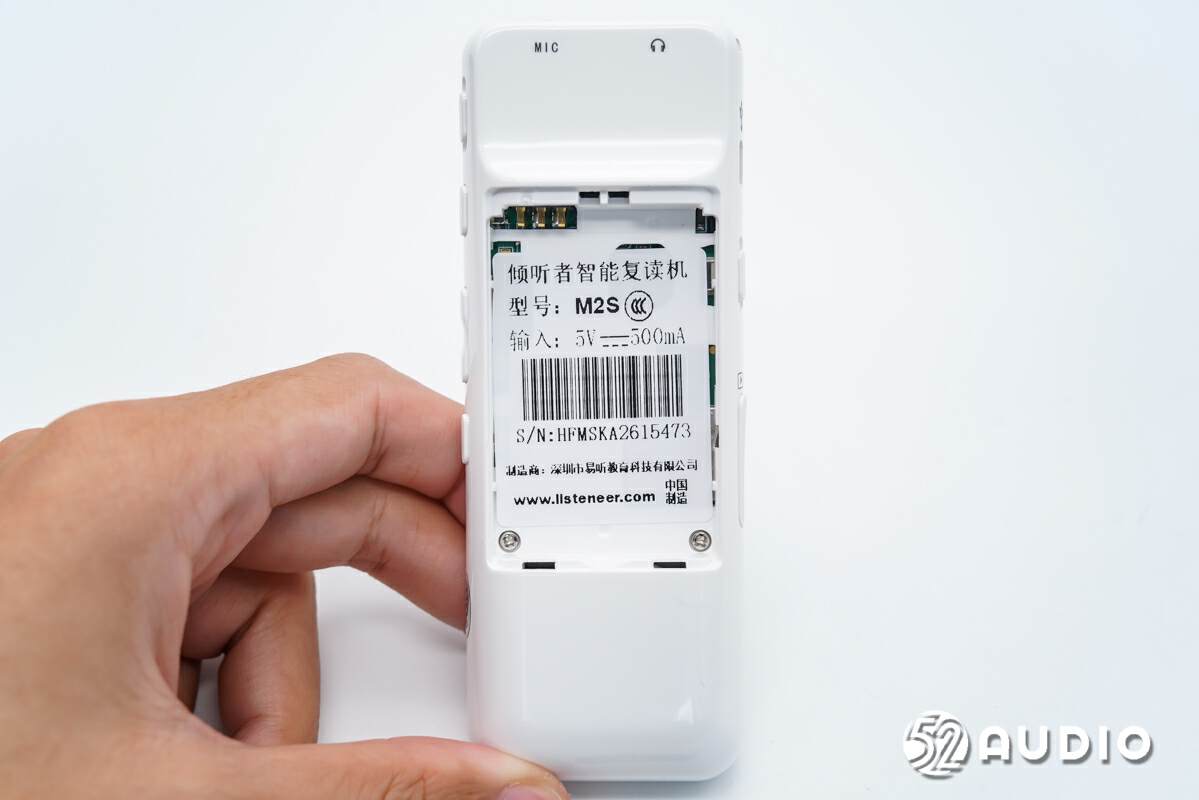

电池座舱内部结构一览，设置有两颗固定螺丝，标签上信息，倾听者智能复读机，型号:M2S，输入：5V-500mA，制造商：深圳市易听教育科技有限公司，中国制造。
连接电池的金属弹片特写。

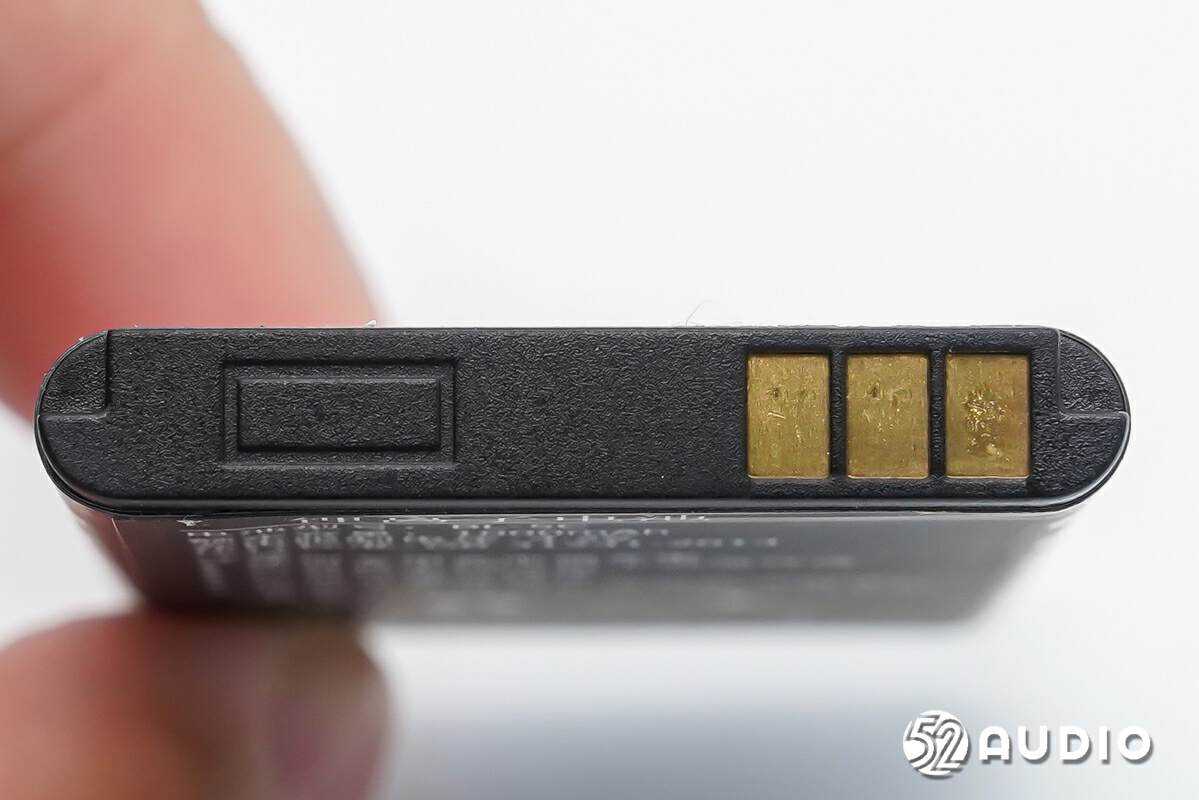

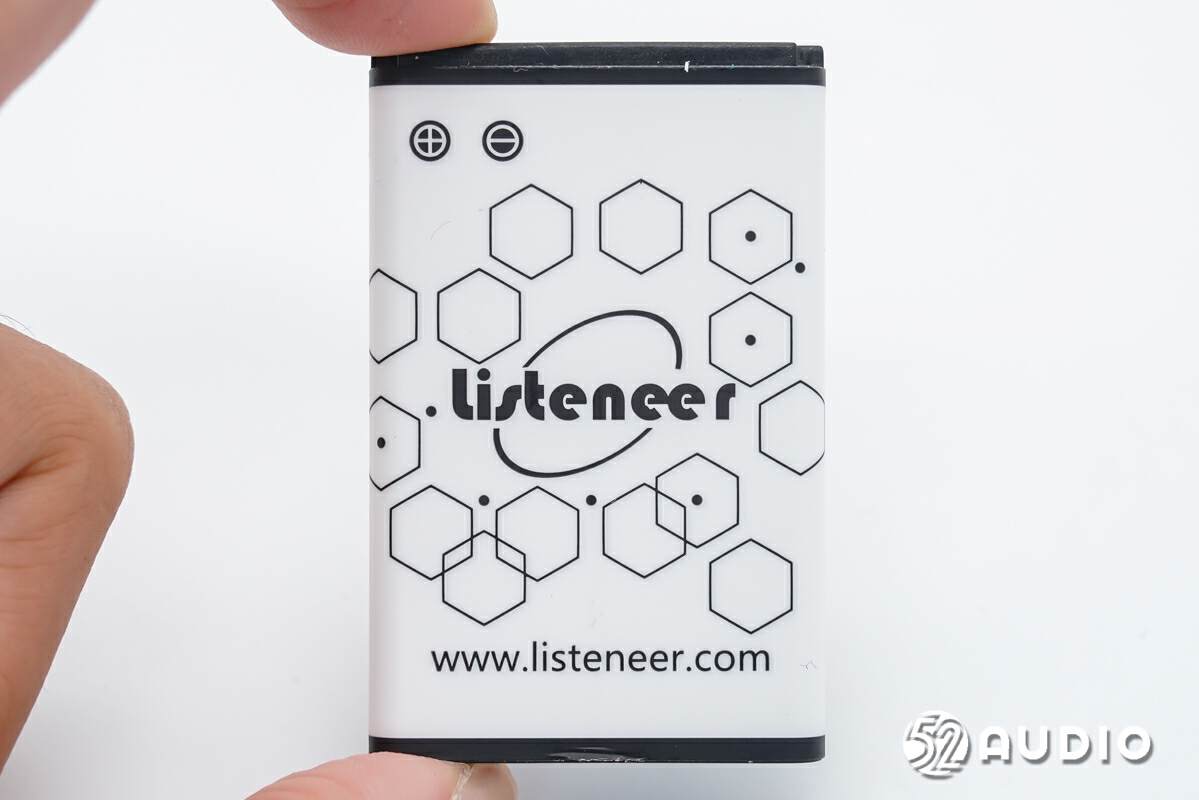

倾听者M2S智能复读机搭载的锂离子电池信息，正面有“Listeneer”品牌LOGO和网址。

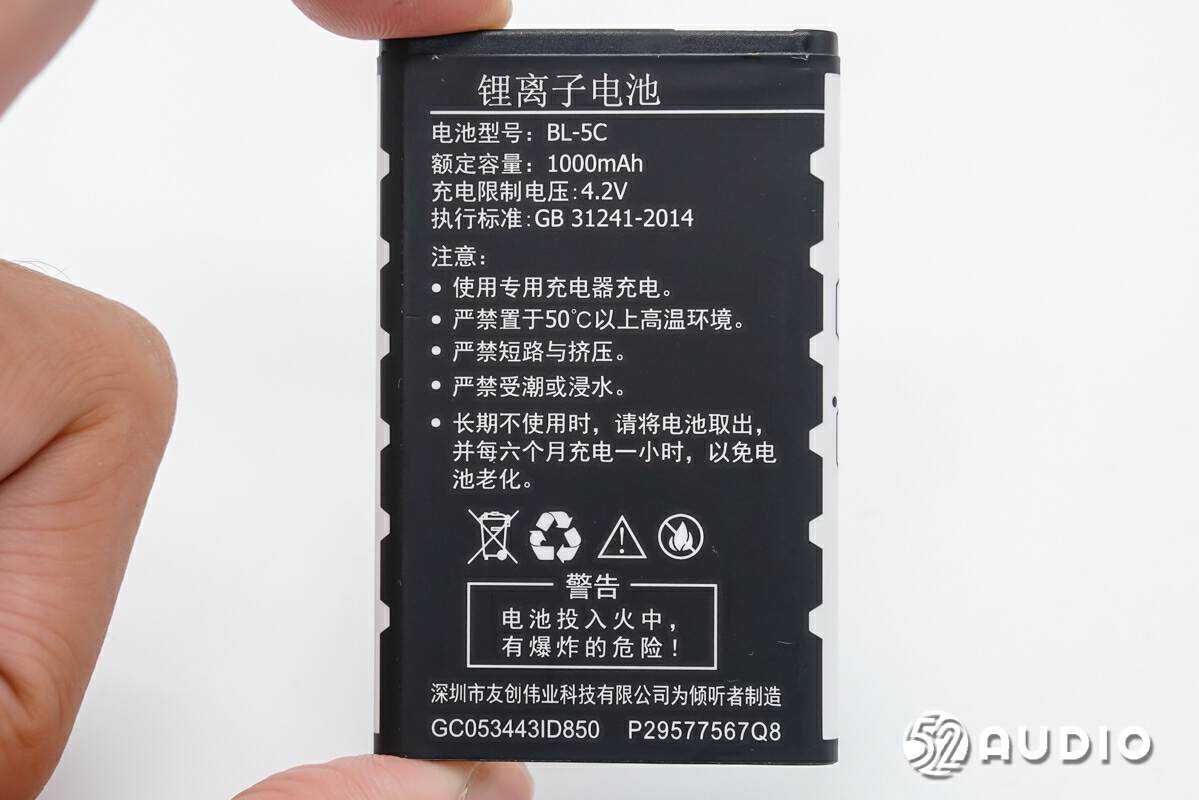

背面参数信息，电池型号：BL-5C，额定容量：1000mAh，充电限制电压：4.2V，深圳市友创伟业科技有限公司为倾听者制造。
卸掉螺丝，打开腔体。

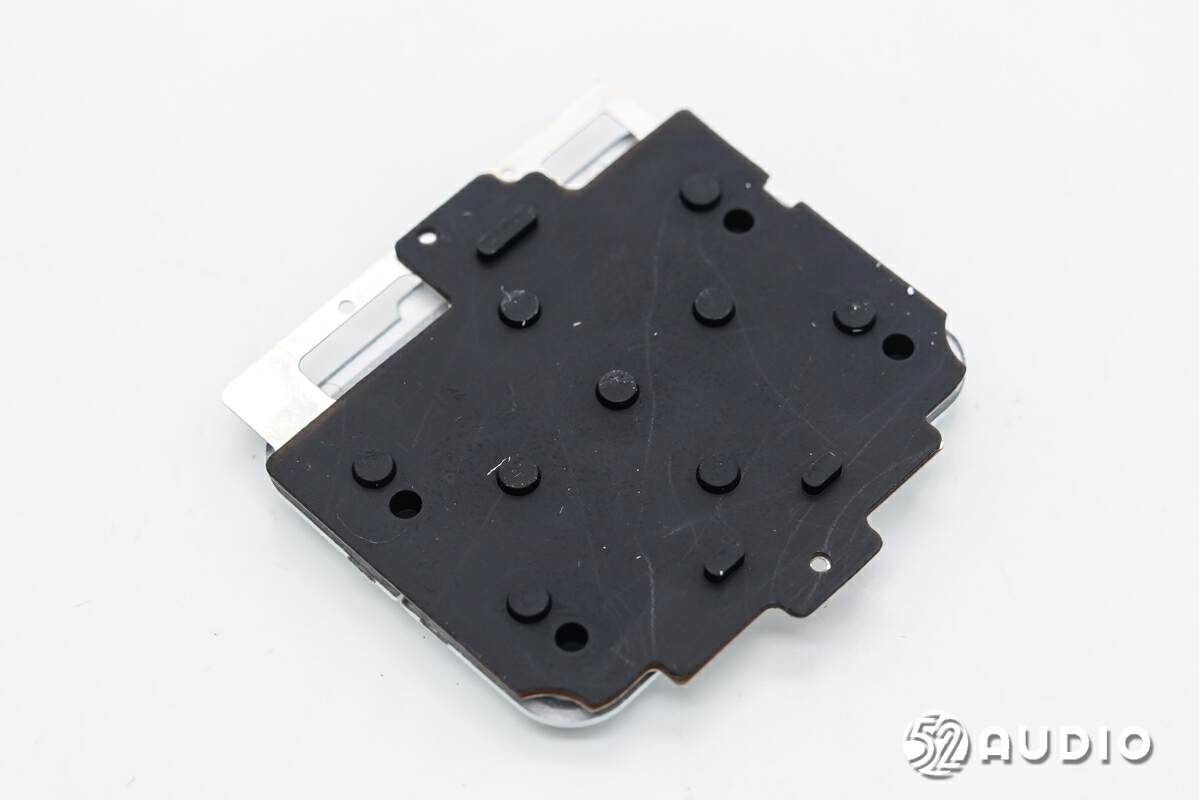

功能按键键帽结构一览，金属片支撑橡胶缓冲垫。

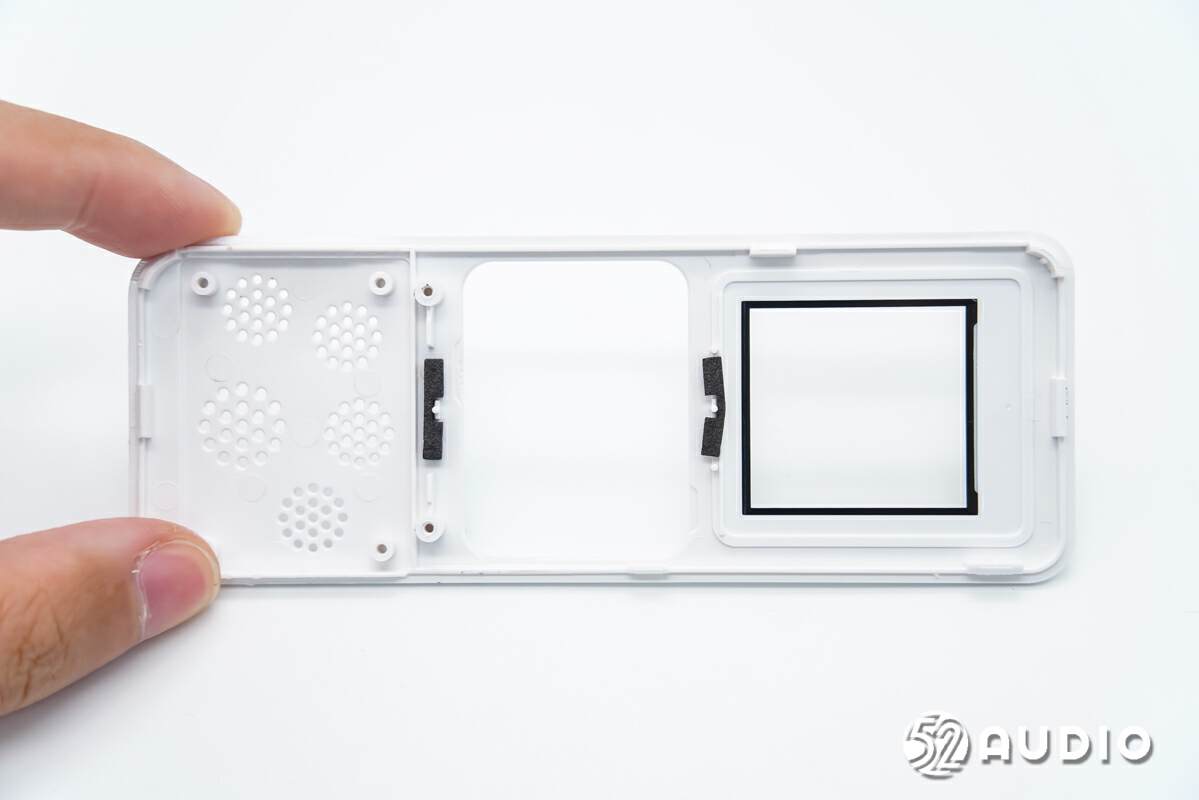

复读机面板内侧结构一览。

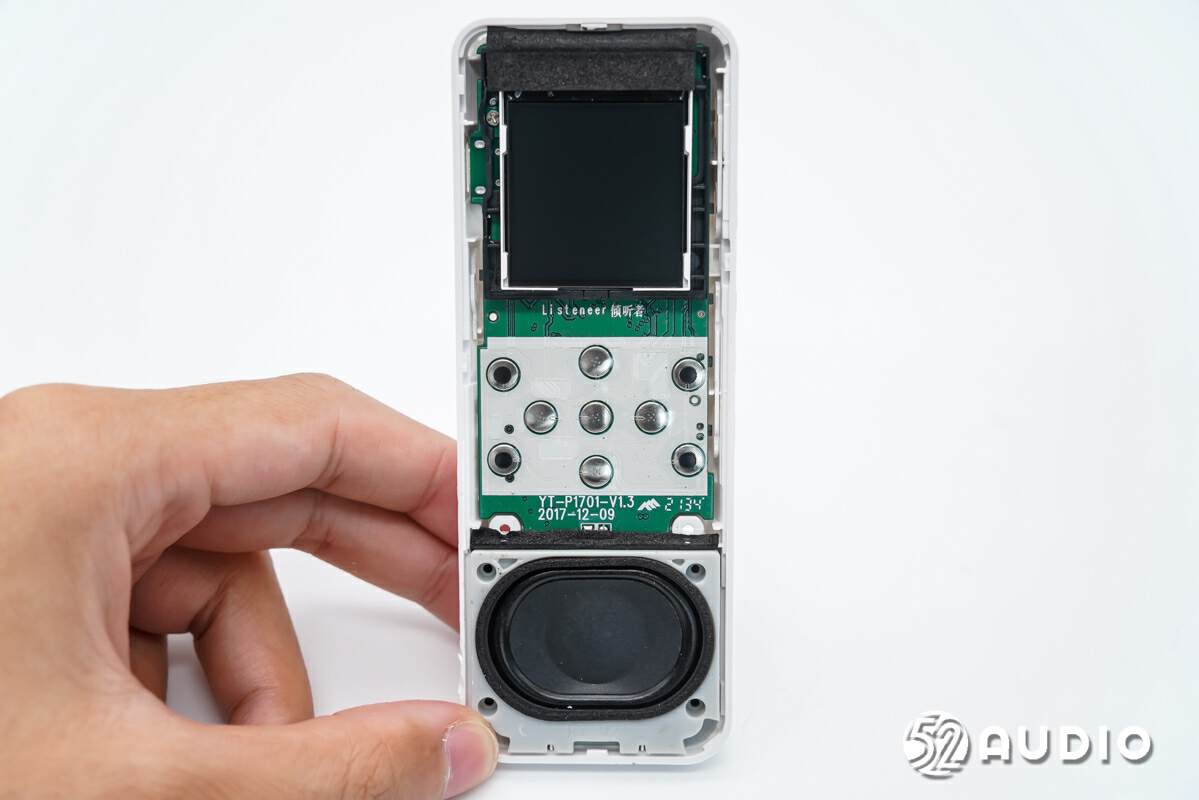

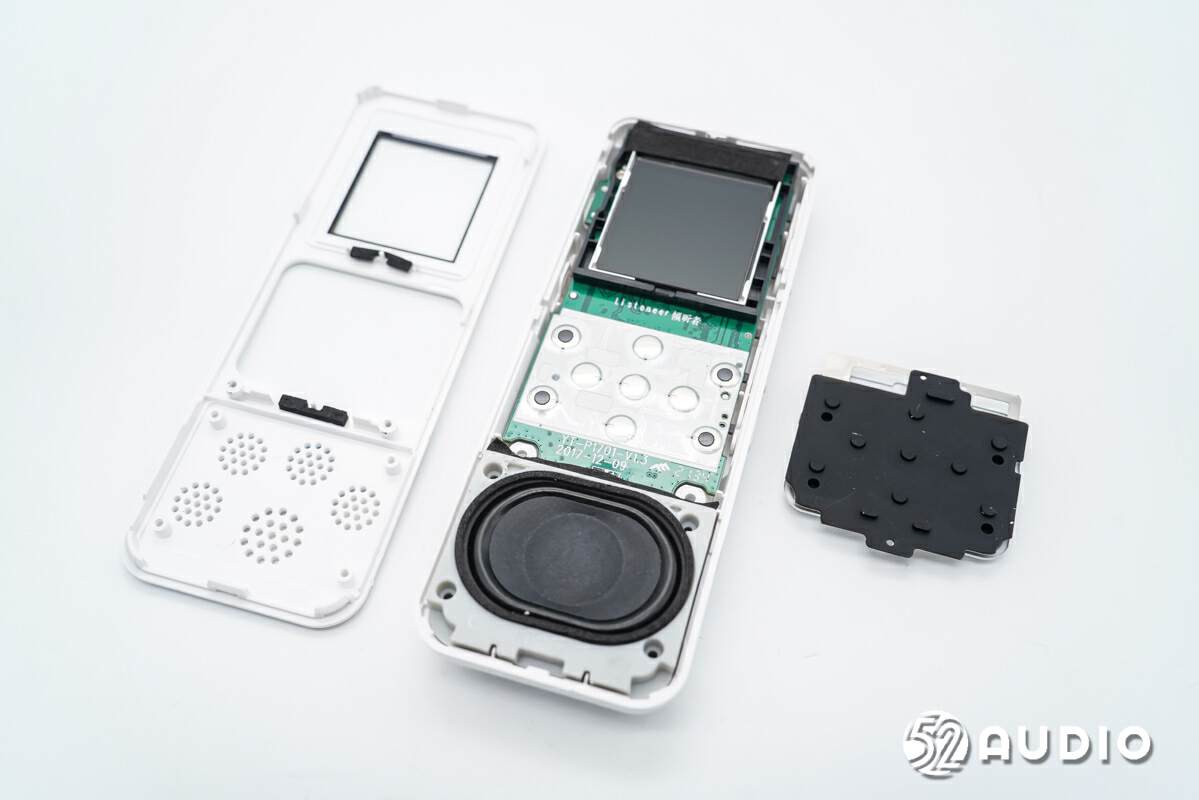

腔体内部结构一览，屏幕通过支架固定在上半部分的主板上，下半部分设置扬声器腔体。

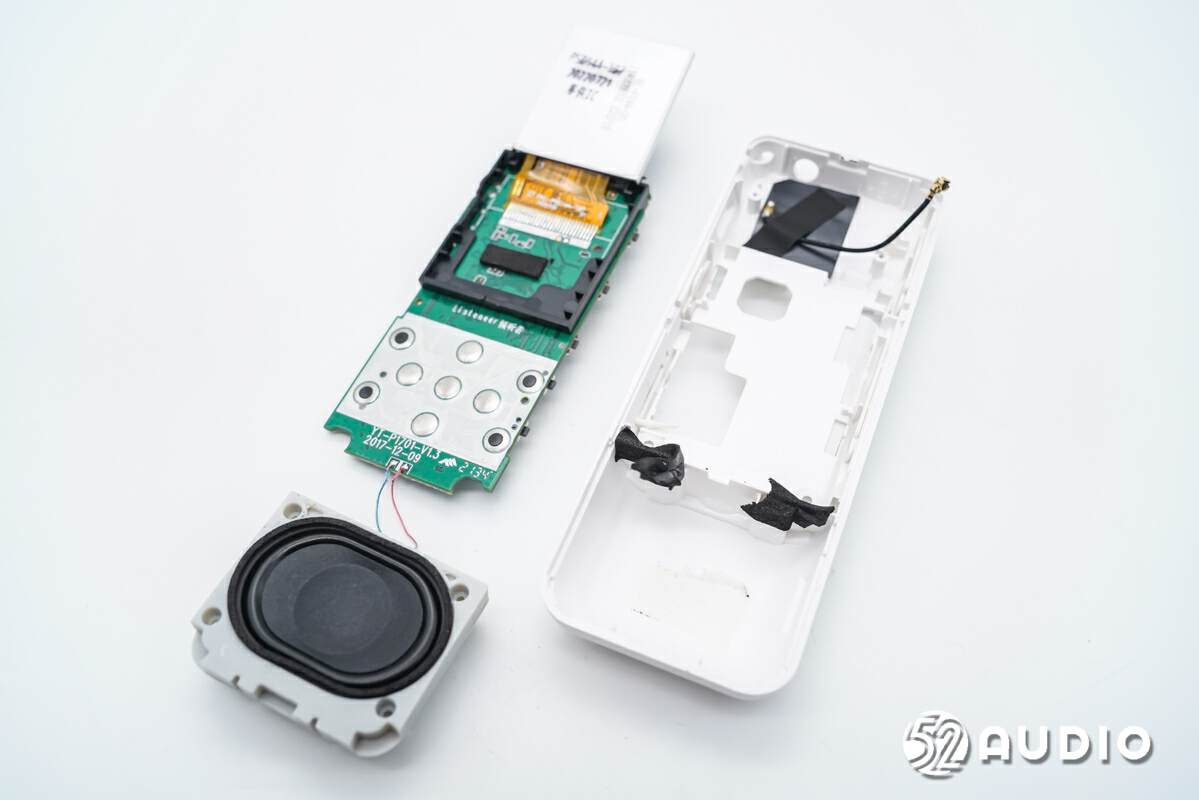

卸掉螺丝，取出主板和扬声器，扬声器通过导线连接到主板。

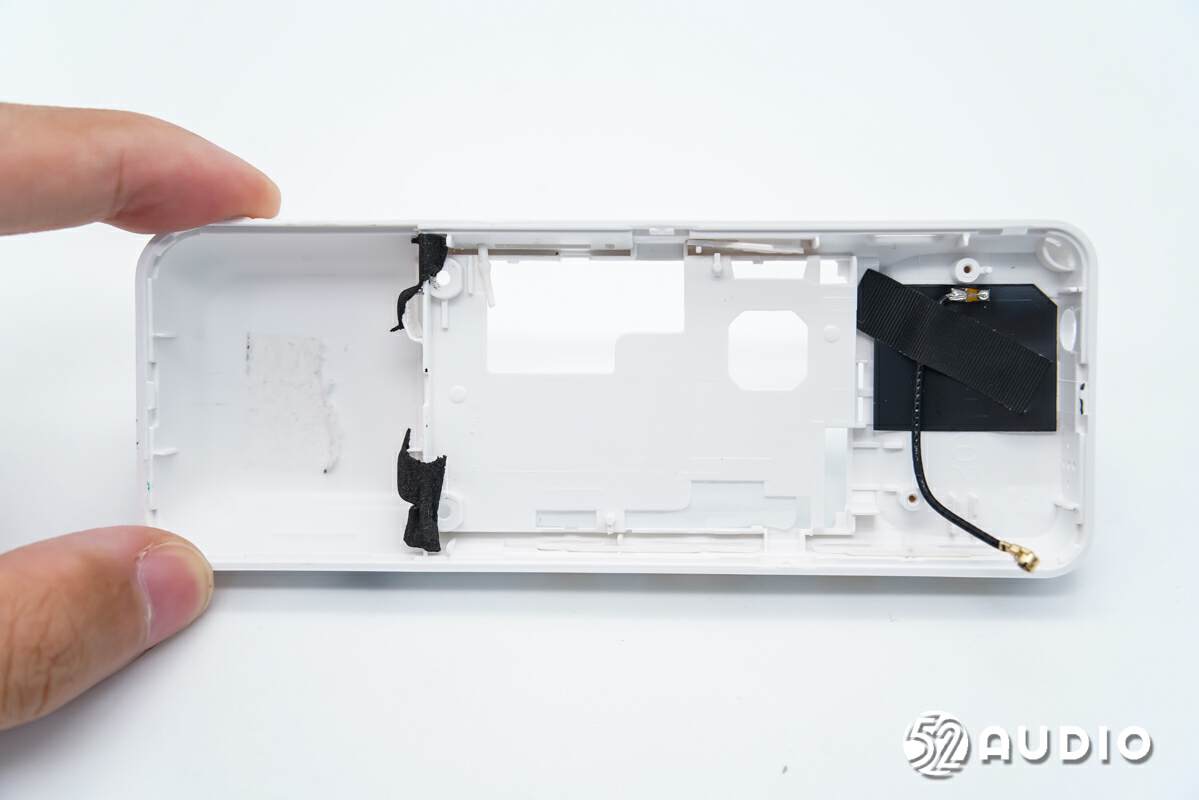

复读机背壳内侧结构一览，还贴有同轴蓝牙天线。

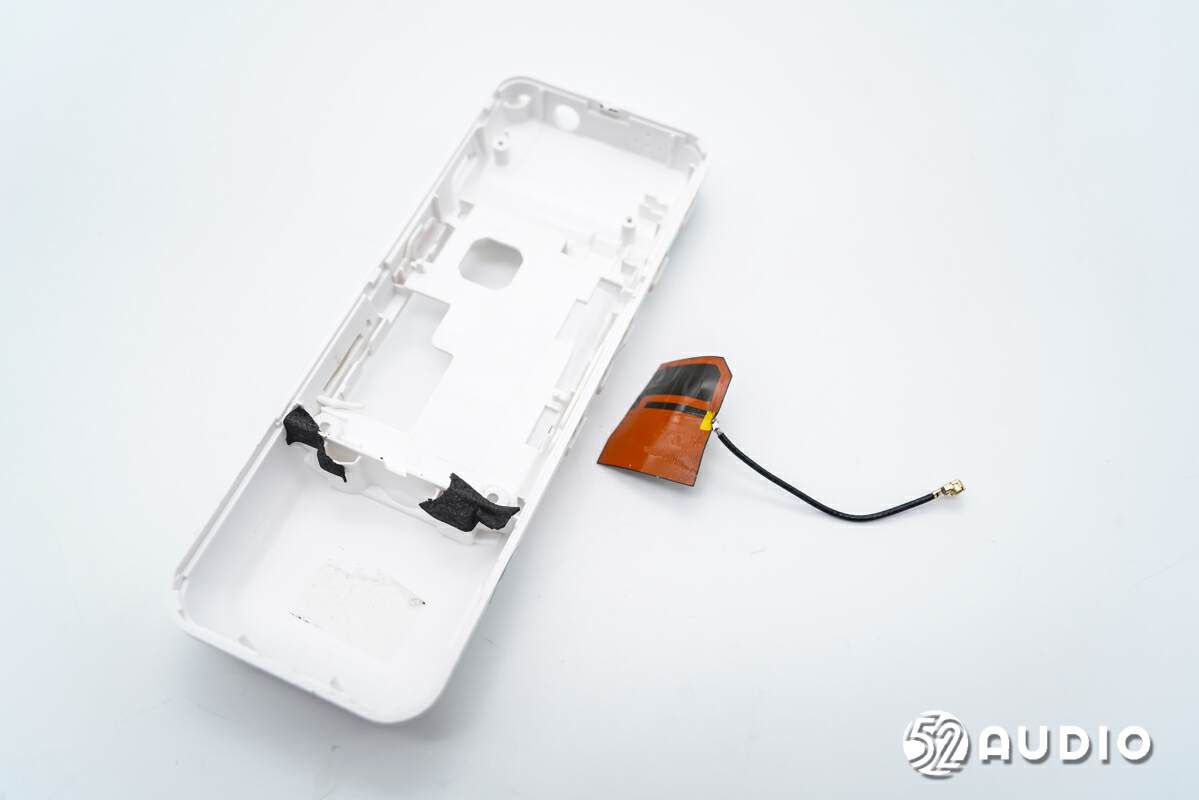

撕掉蓝牙天线。

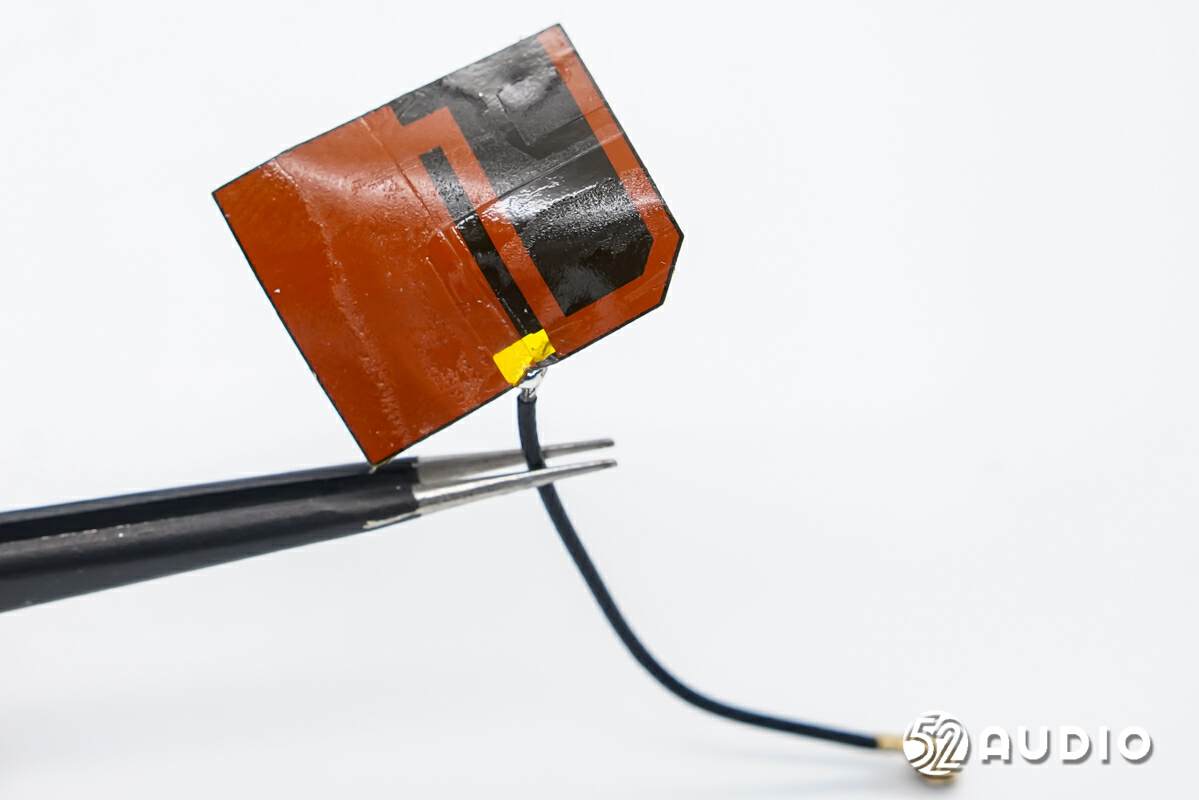

蓝牙天线特写，采用同轴线与主板连接。

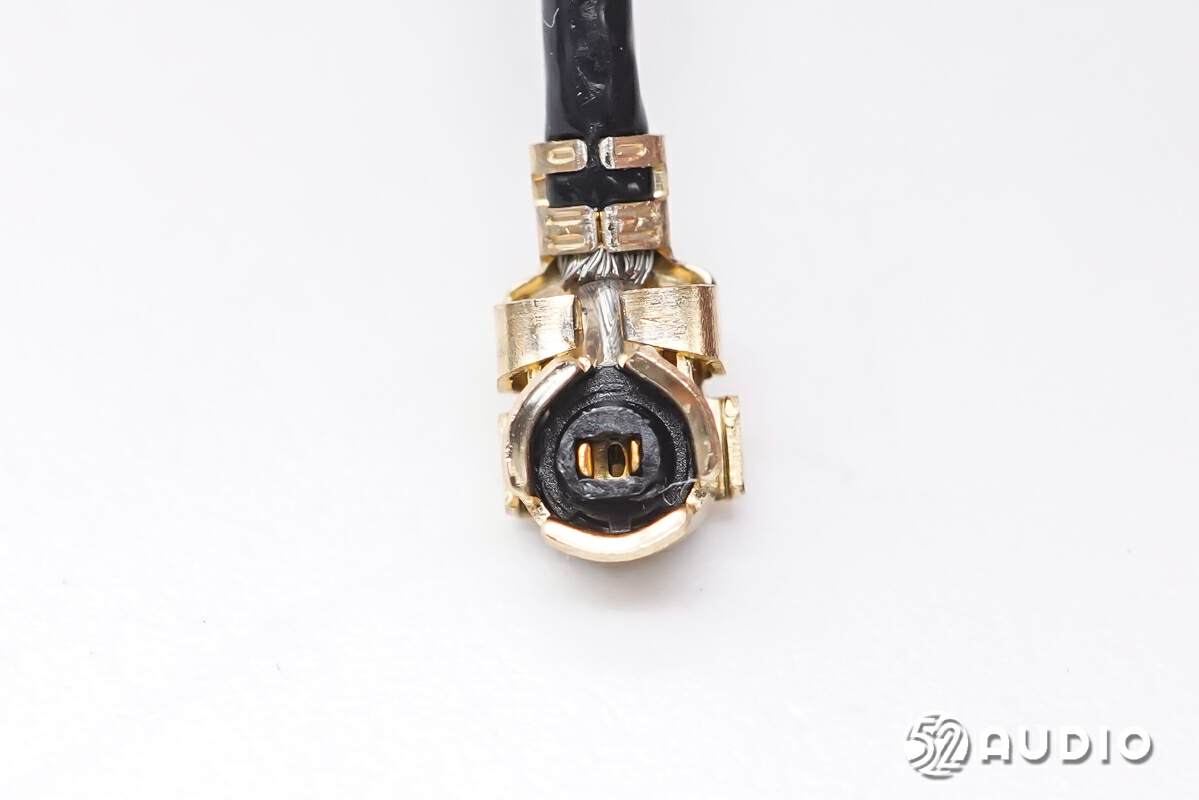

与主板连接的同轴线插头特写。

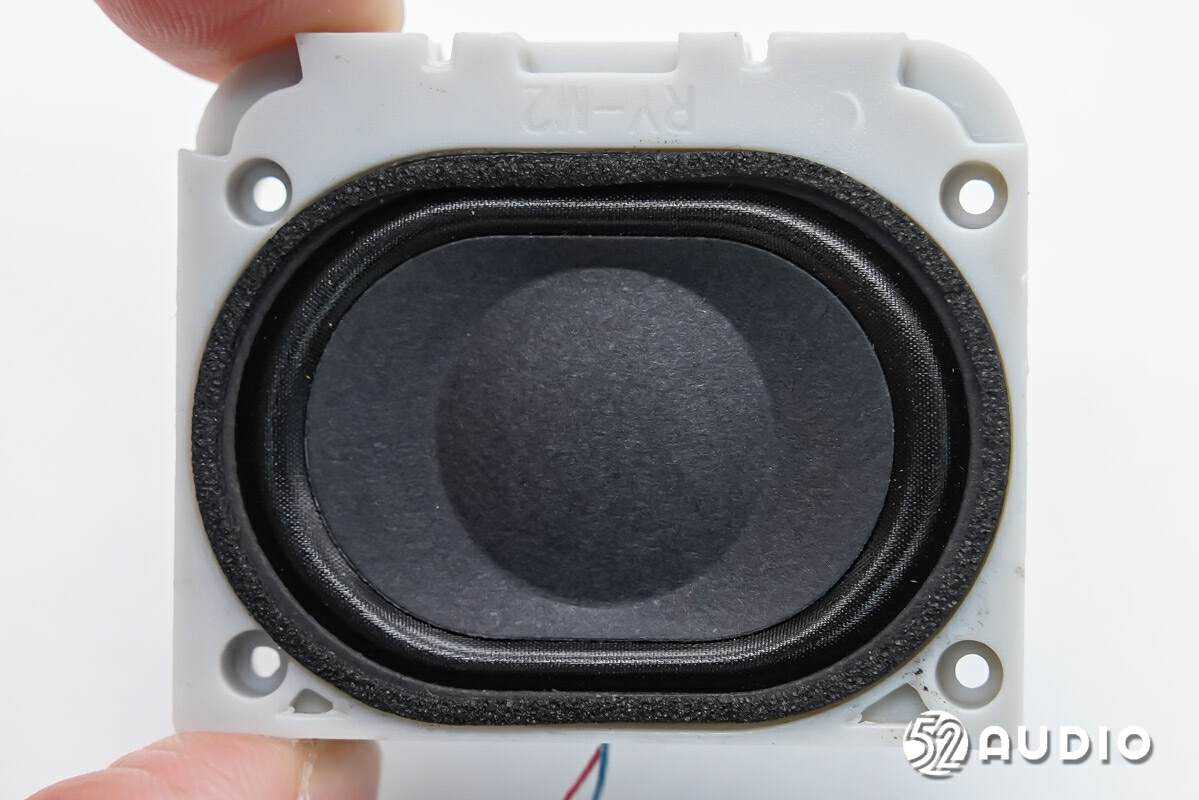

扬声器模组正面结构一览，椭圆形振膜采用纸盆橡胶圈，边缘设置有海绵垫缓冲，防止腔体共振。

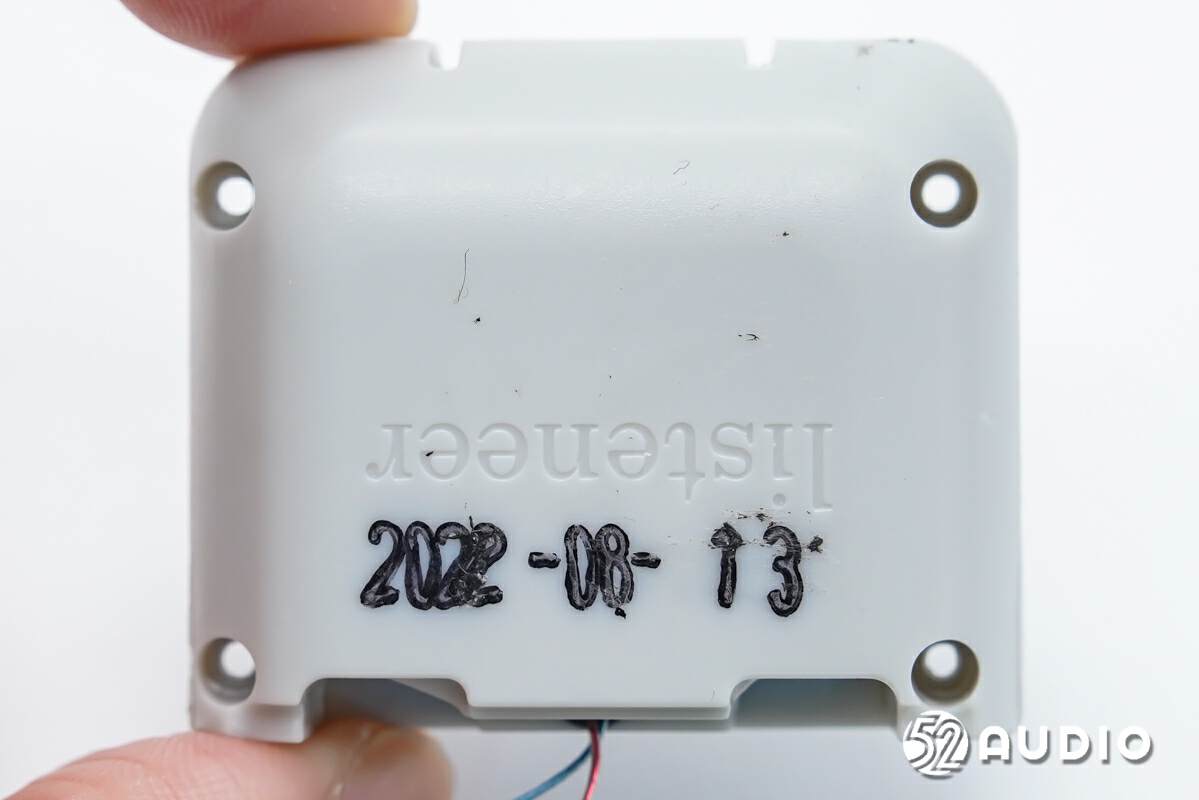

模组背部雕刻有“Listeneer”倾听者品牌LOGO，丝印有出厂日期：2022年8月13日。

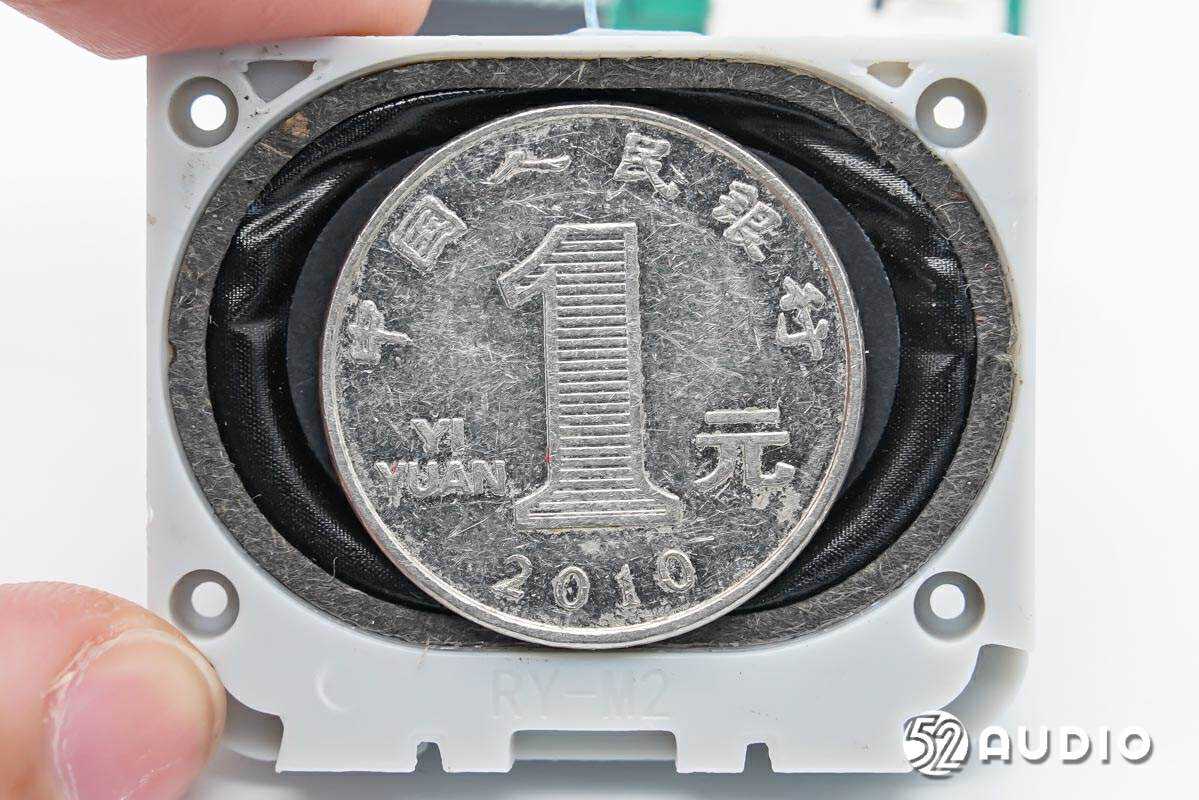

扬声器模组与一元硬币大小对比。

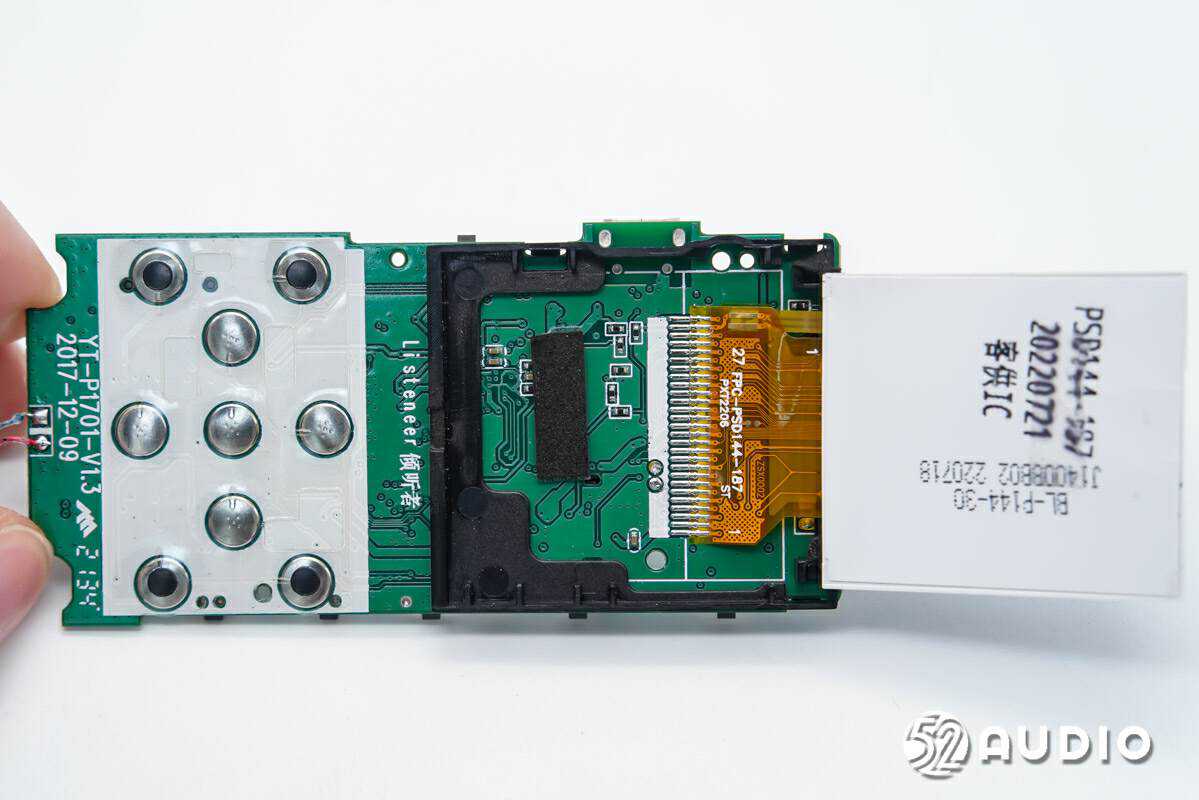

掀开屏幕，下方主板电路一览。屏幕排线与主板焊接连接。

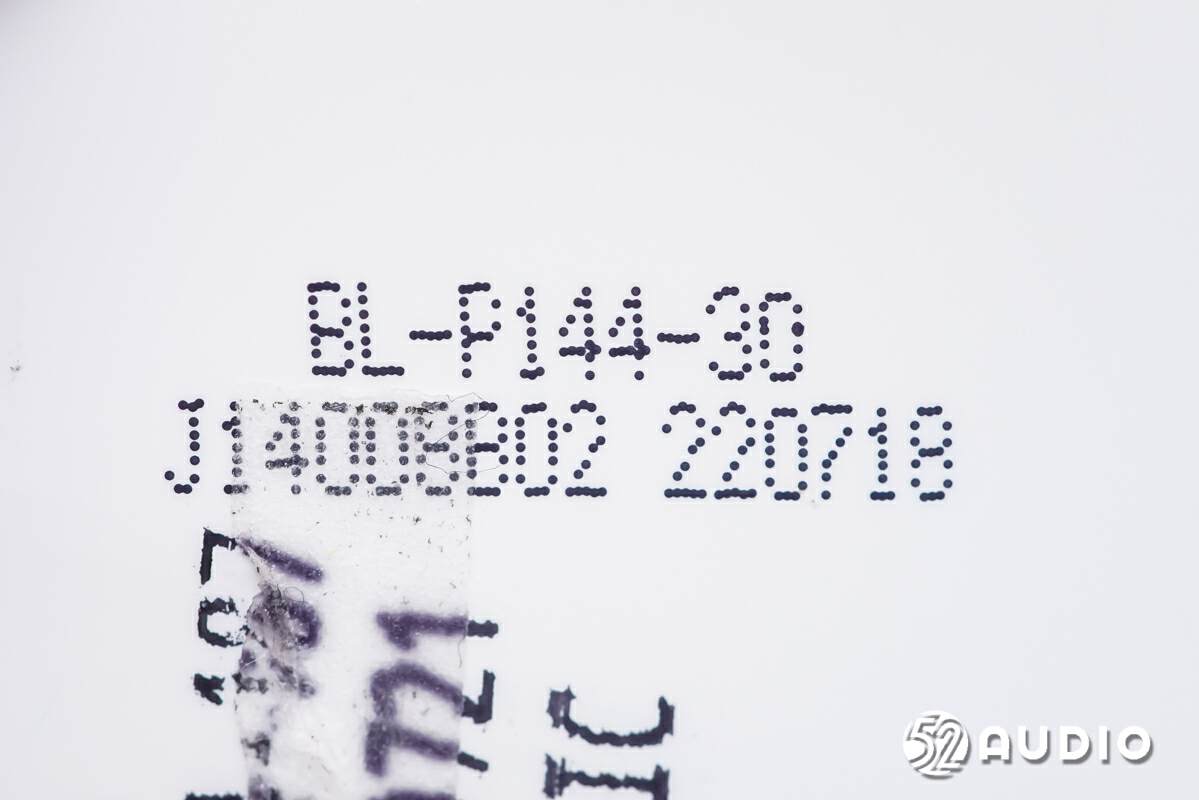

屏幕背部丝印型号信息“BL-P144-30”。

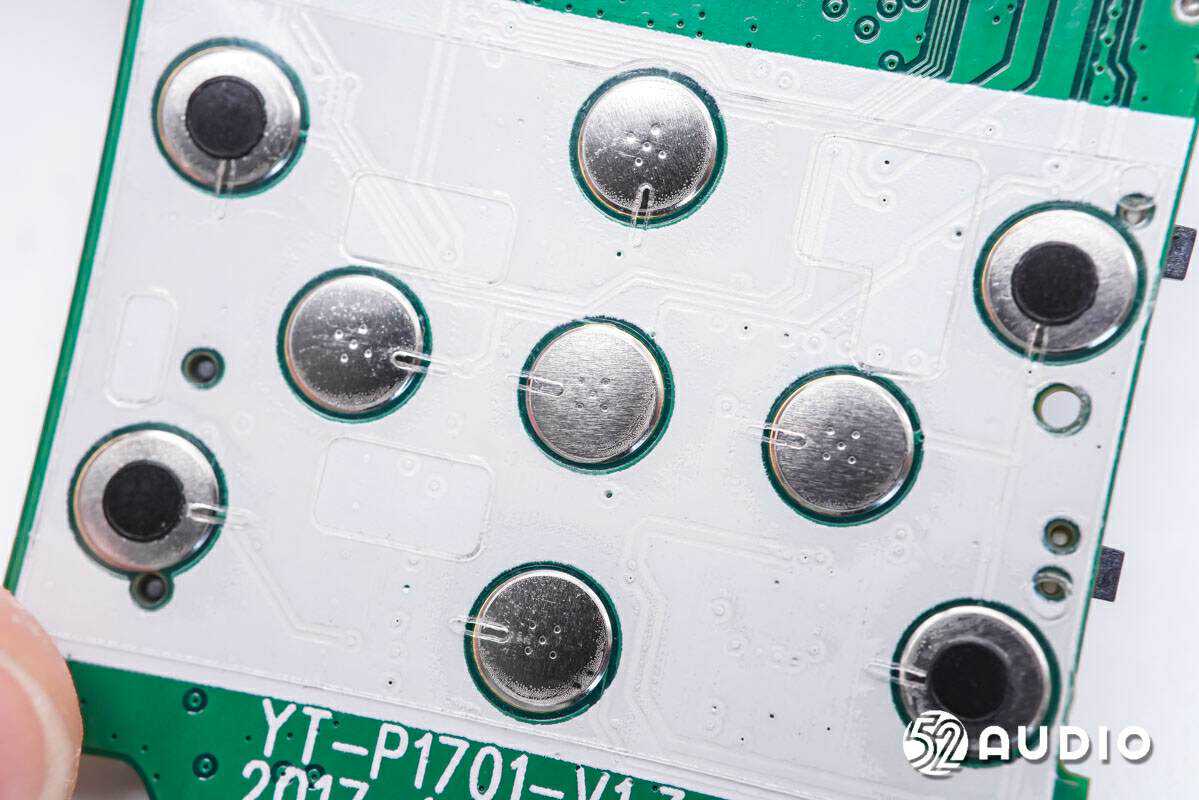

主板上微动按键特写，用于实现各项功能控制。

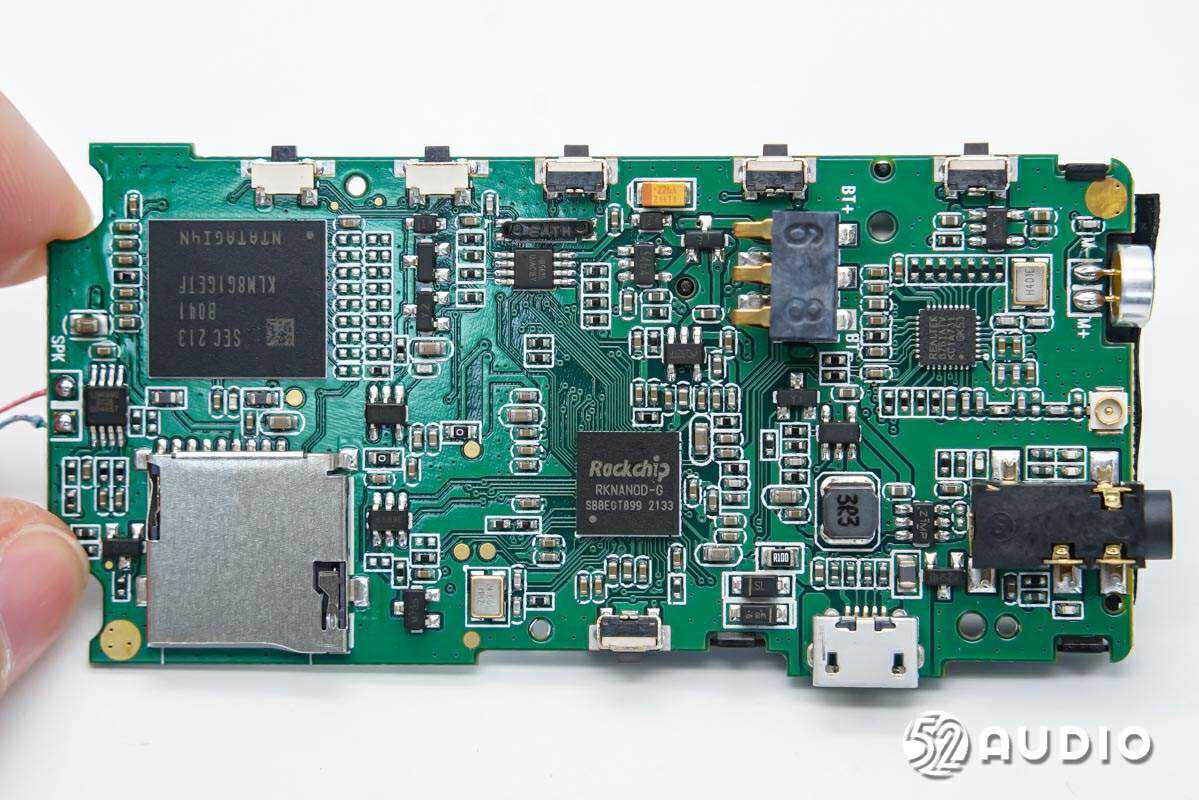

主板另外一侧电路一览。

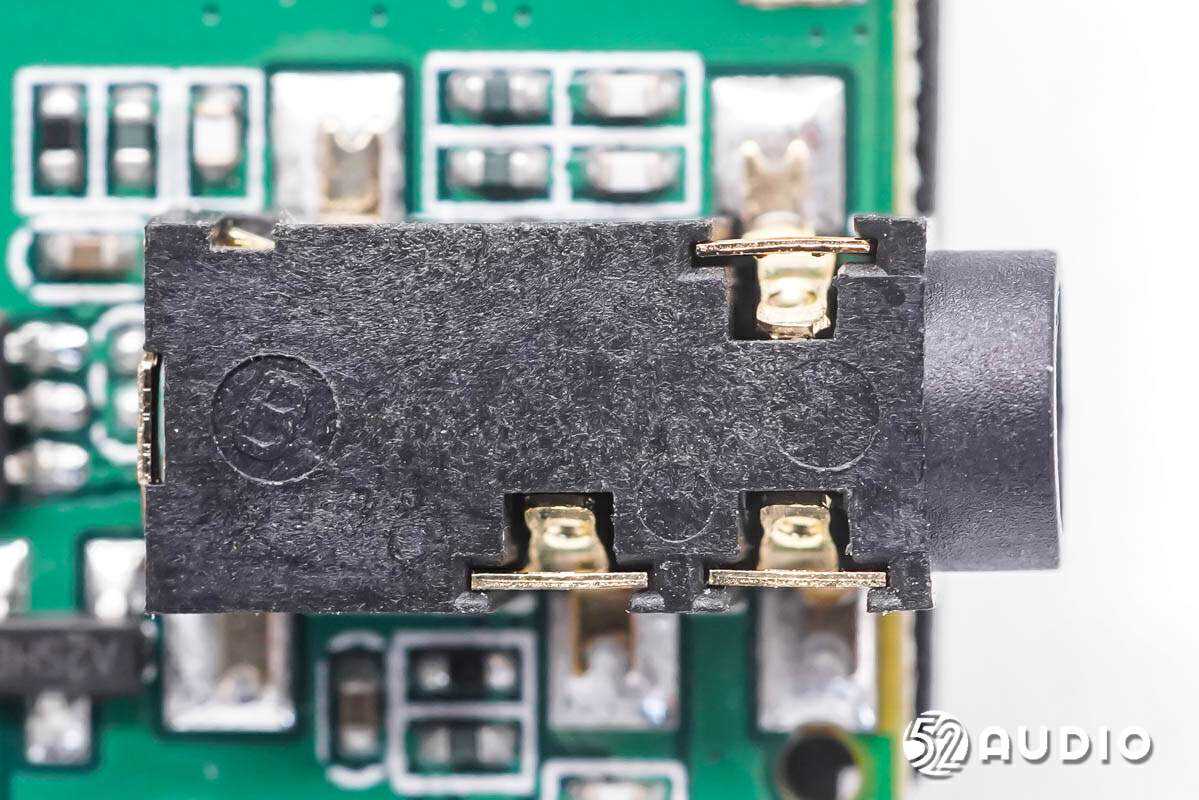

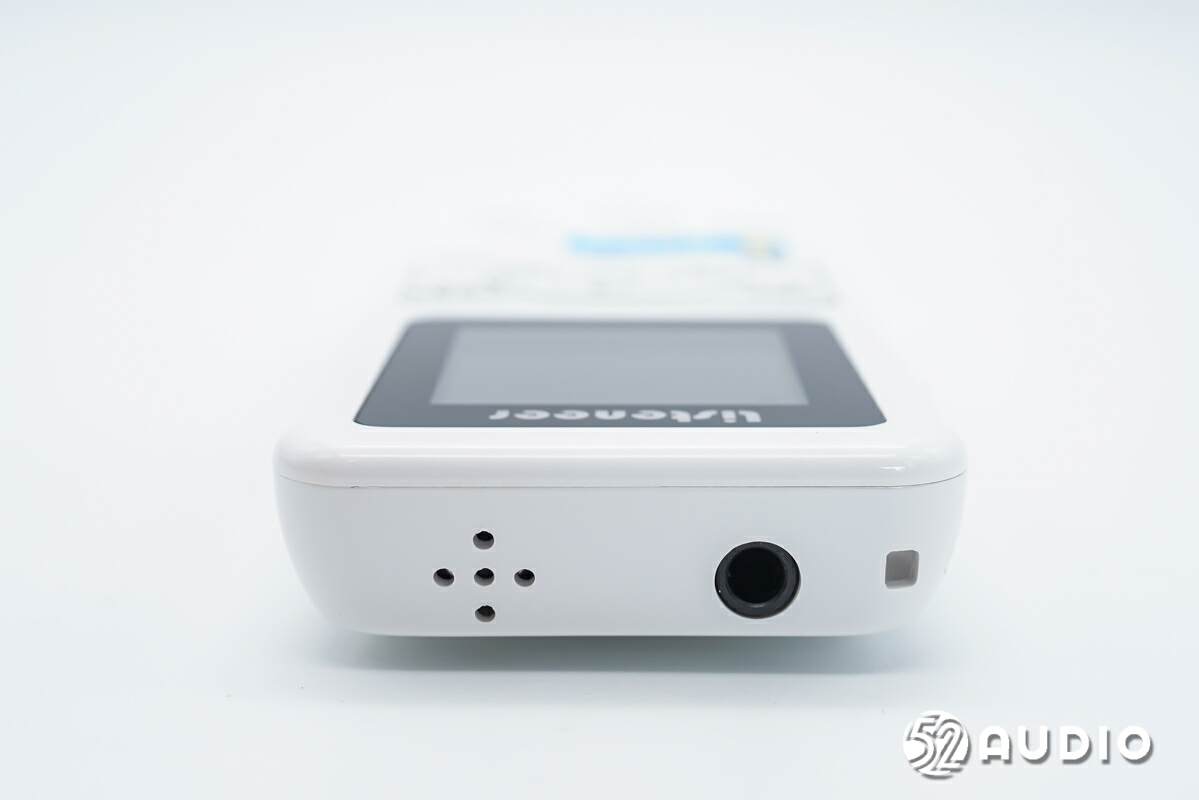

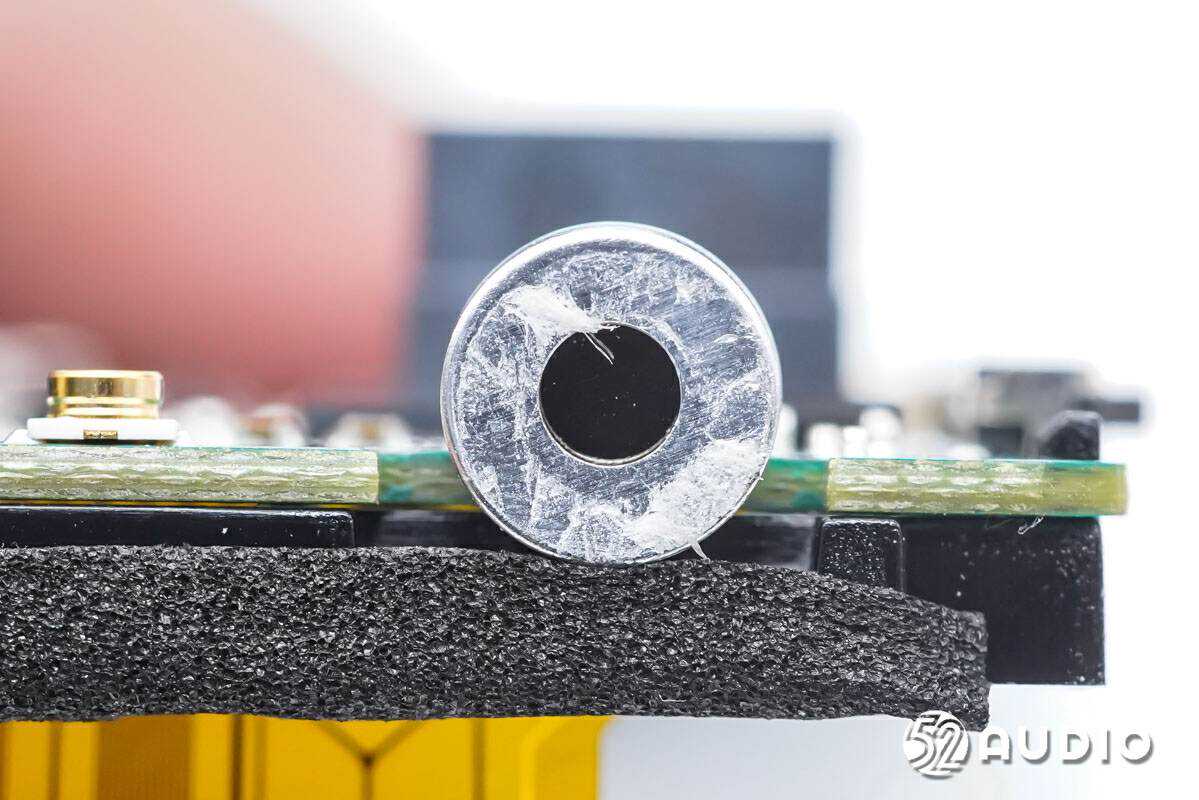

3.5mm音频接口特写，用于连接耳机输出音频。
驻极体麦克风特写，用于录音、跟读功能拾音。

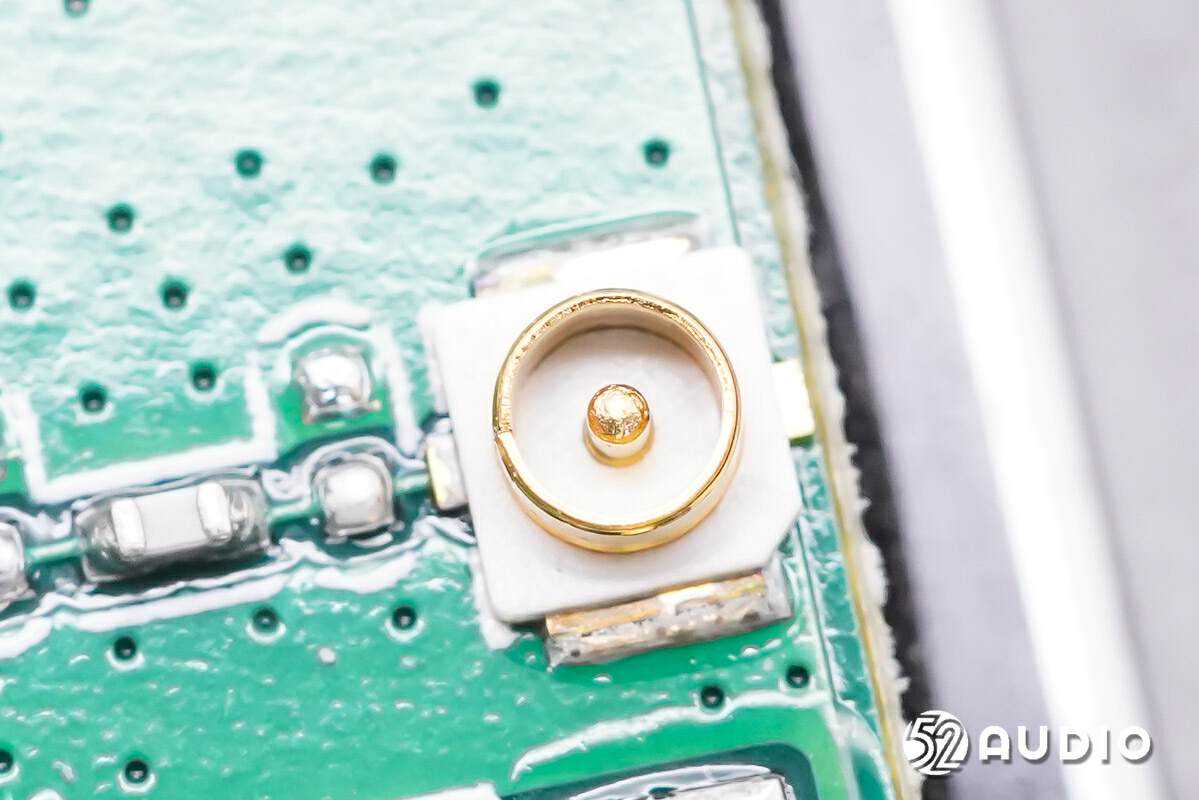

连接天线的同轴插座特写。
Realtek瑞昱RTL8761ATV蓝牙2.1/3.0/4.0控制器，带有UART接口。它在单个芯片中结合了BT协议栈（LM、LL和LE）、BT基带、调制解调器和BTRF。对于BR/EDR，RTL8761ATV支持scatternet拓扑，并允许从模式和主模式下的活动链路。对于低能耗，RTL8761ATV支持多种状态并允许主模式下的活动链接。BR/EDR和LE中的链路可以同时处于活动状态。
据我爱音频网拆解了解到，目前已有Redmi、漫步者、努比亚、RAPOO雷柏、LG、亚马逊、Anker、FIIL、JLab、小米、红米、QCY、东芝等品牌旗下的产品采用了瑞昱的蓝牙方案。

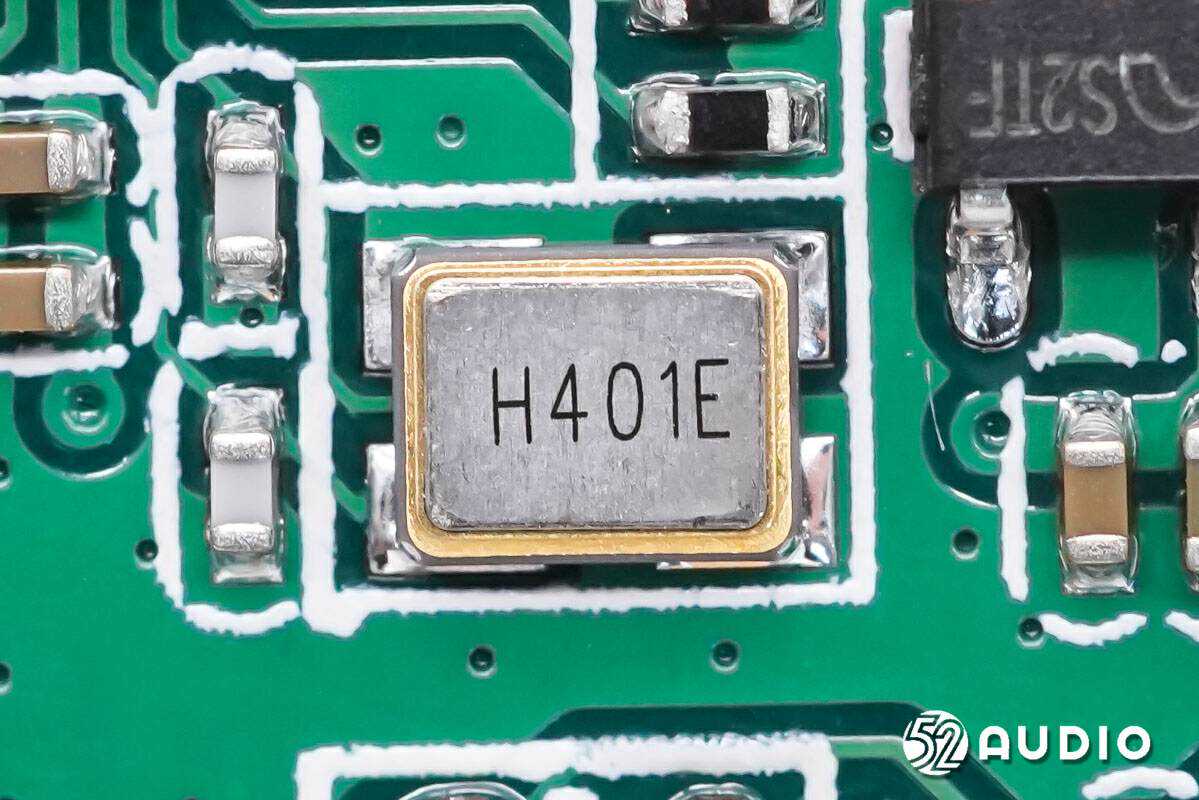

镭雕H401E的晶振特写，为蓝牙芯片提供时钟。

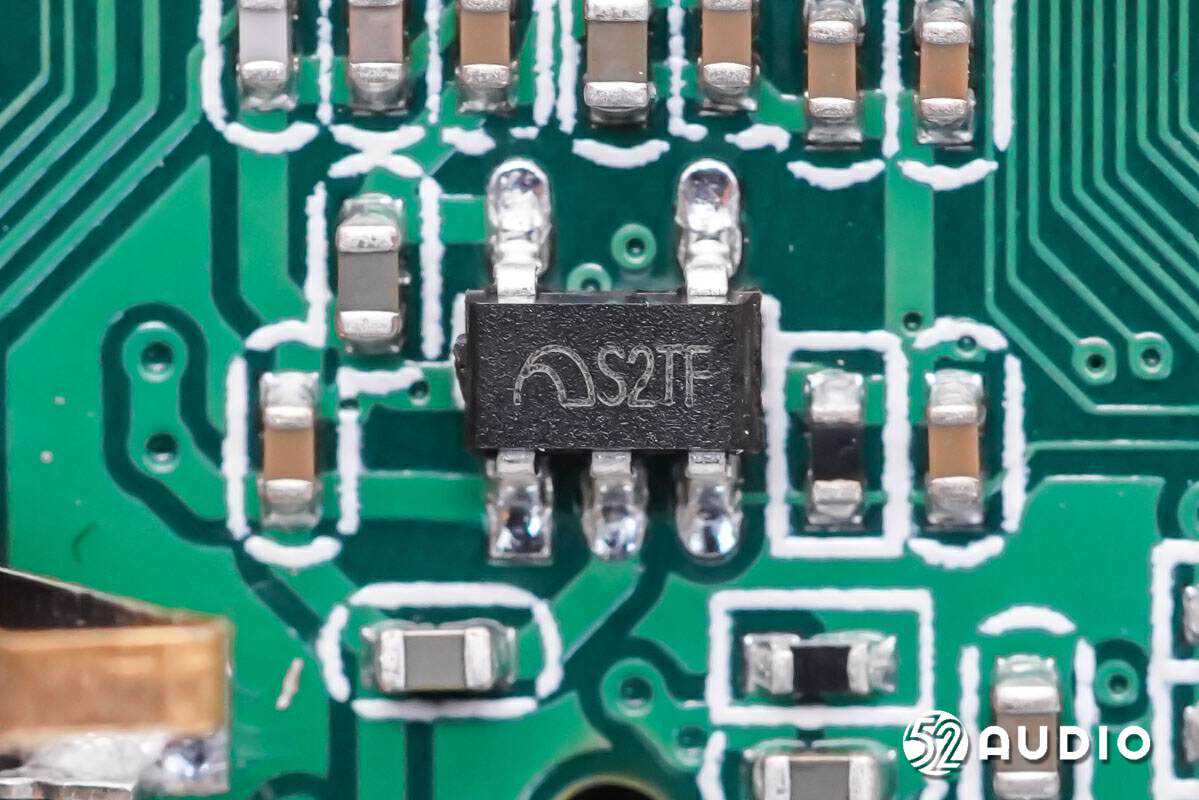

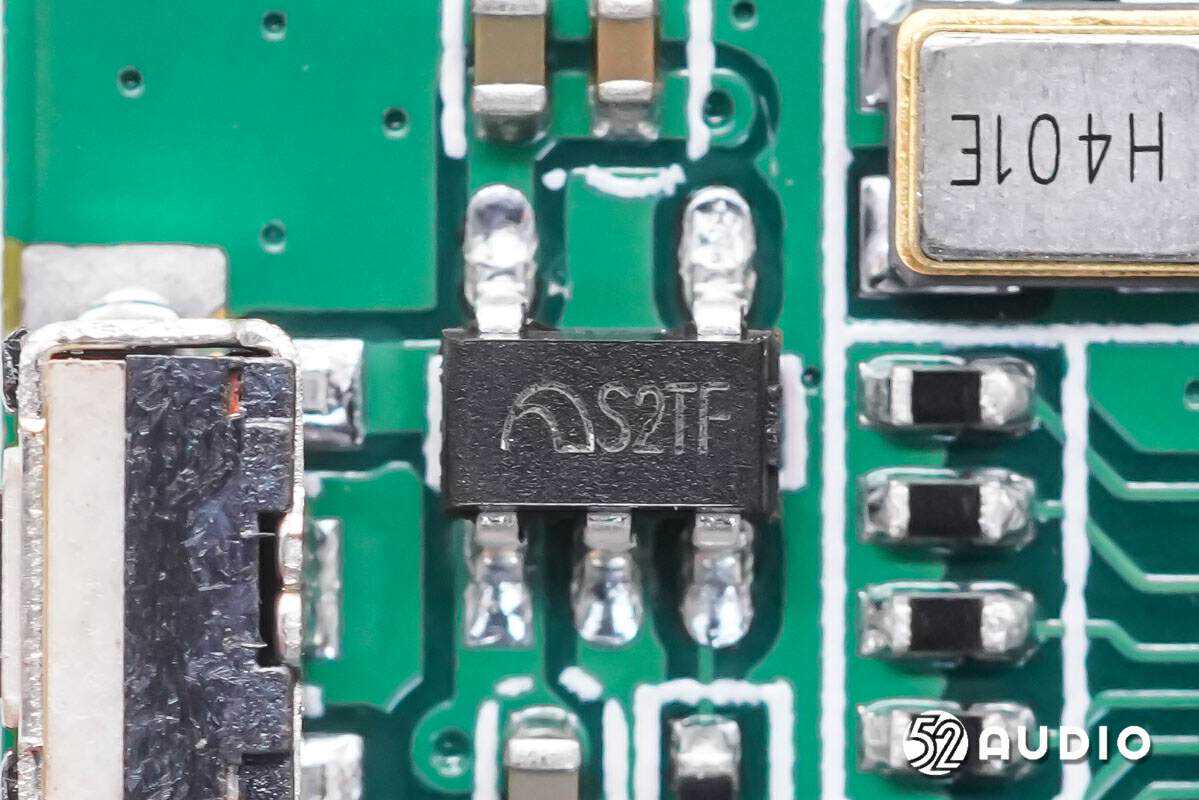

微盟丝印“S2TF”的IC。

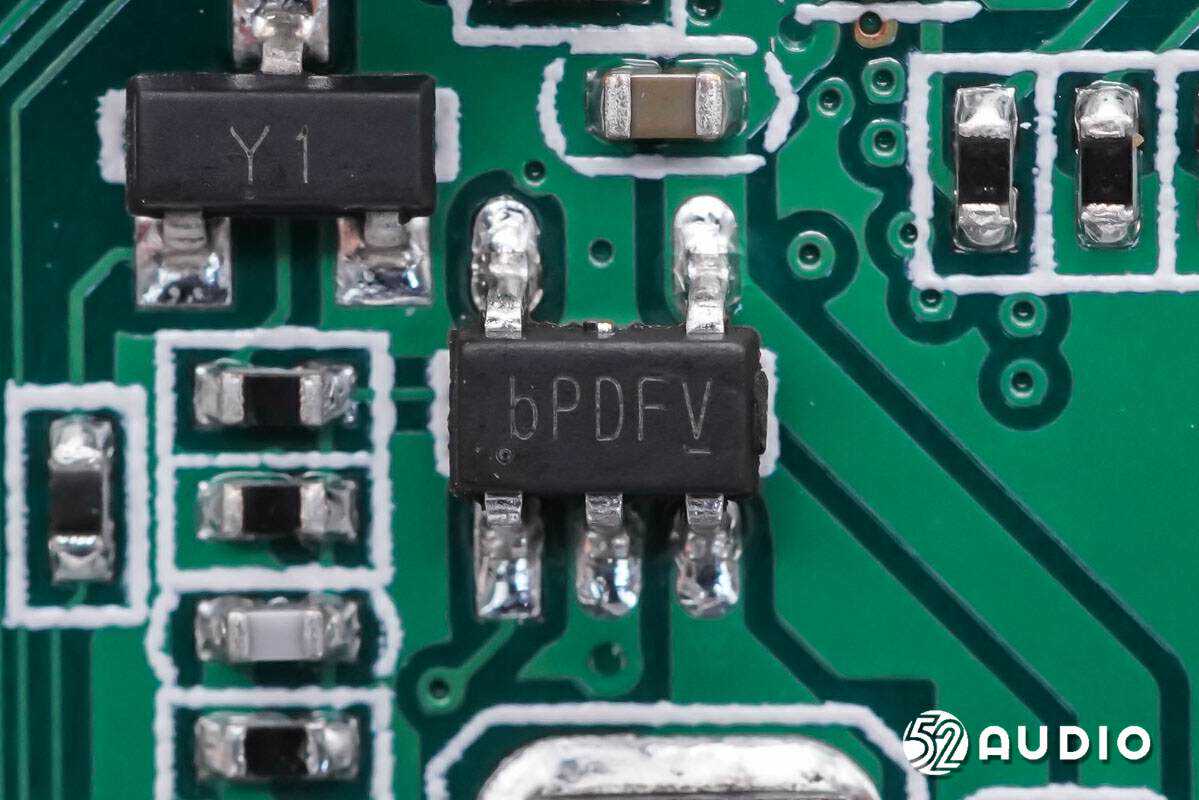

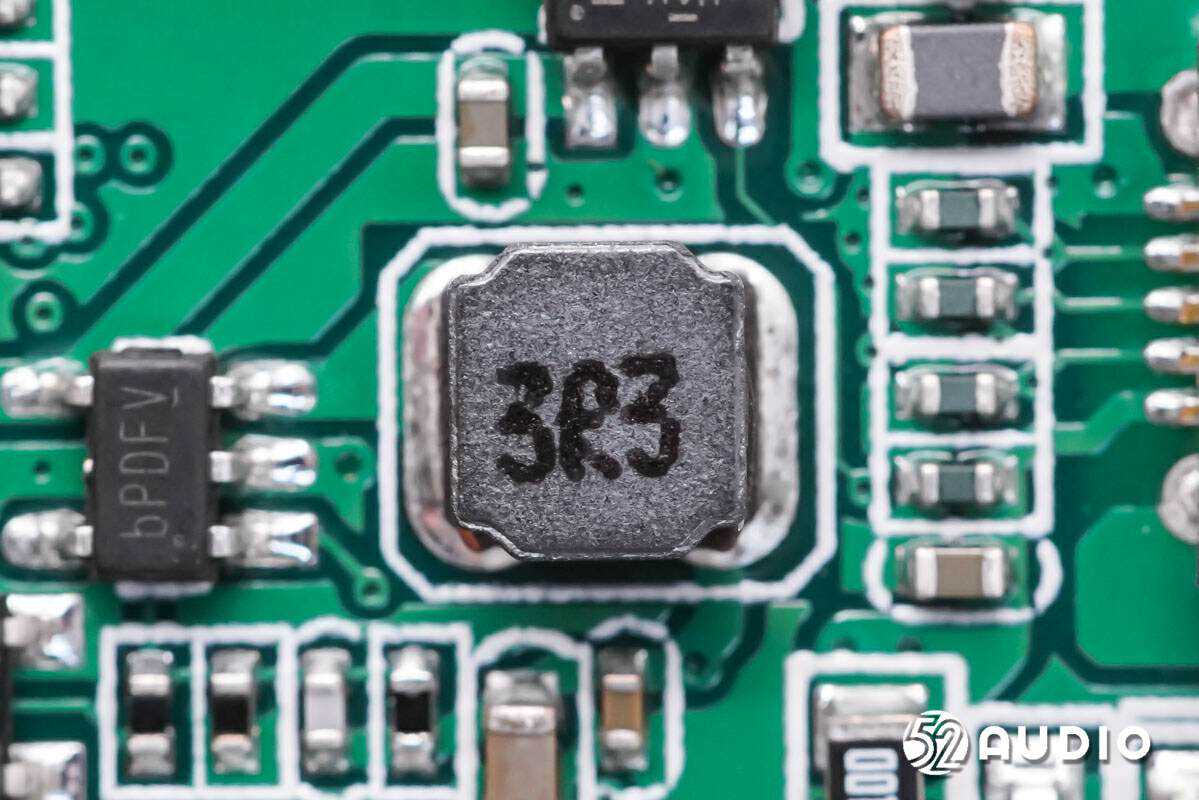

丝印bPDFV的稳压器。
3R3磁胶功率电感。

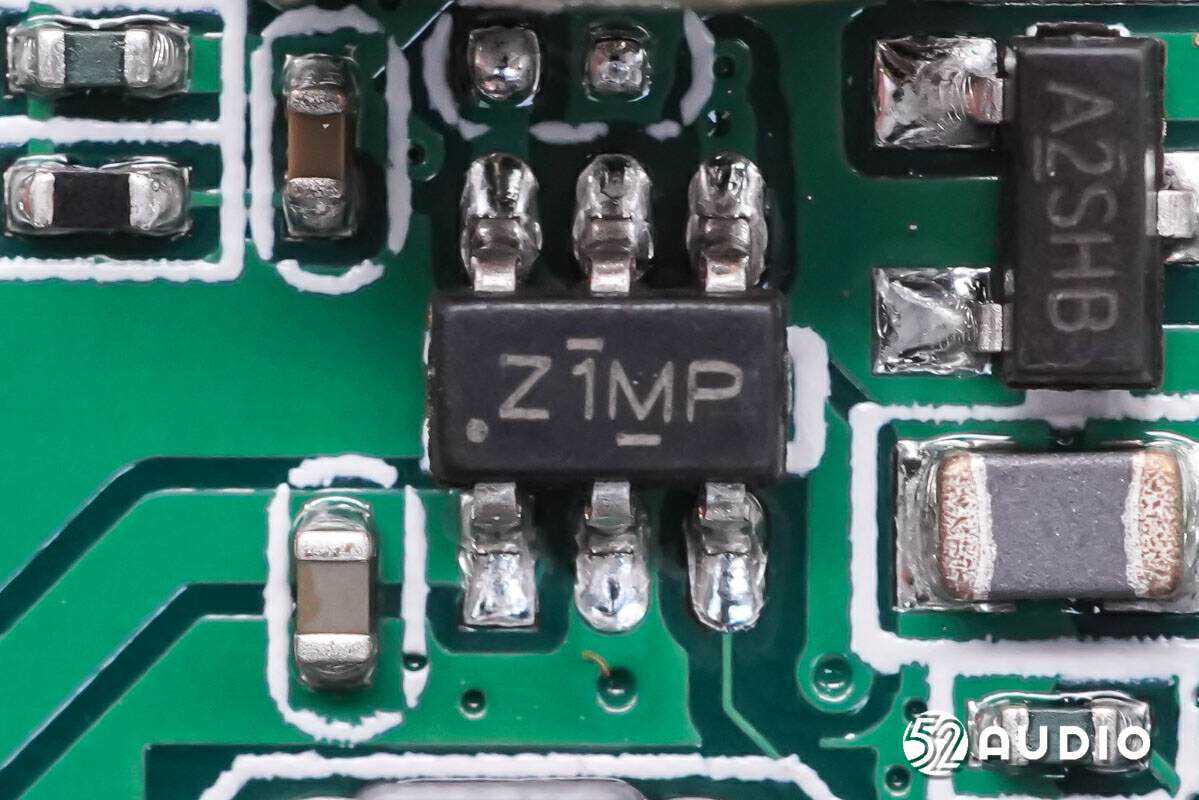

Natlinear南麟XT2106可编程线性恒流控制器，通过外置电阻可以设置输出电流。右上角是Natlinear南麟NP2302FVR-J20VN沟道增强型MOSFET。
XT2106当配合外部MOSFET时，可以接受高压工作。内置温度保护，当芯片内部温度过高时，芯片会自动关功率管，确保芯片不被烧坏。XT2106在低压使用时，可以通过CE端进行PWM调光，调光频率支持到40KHz。

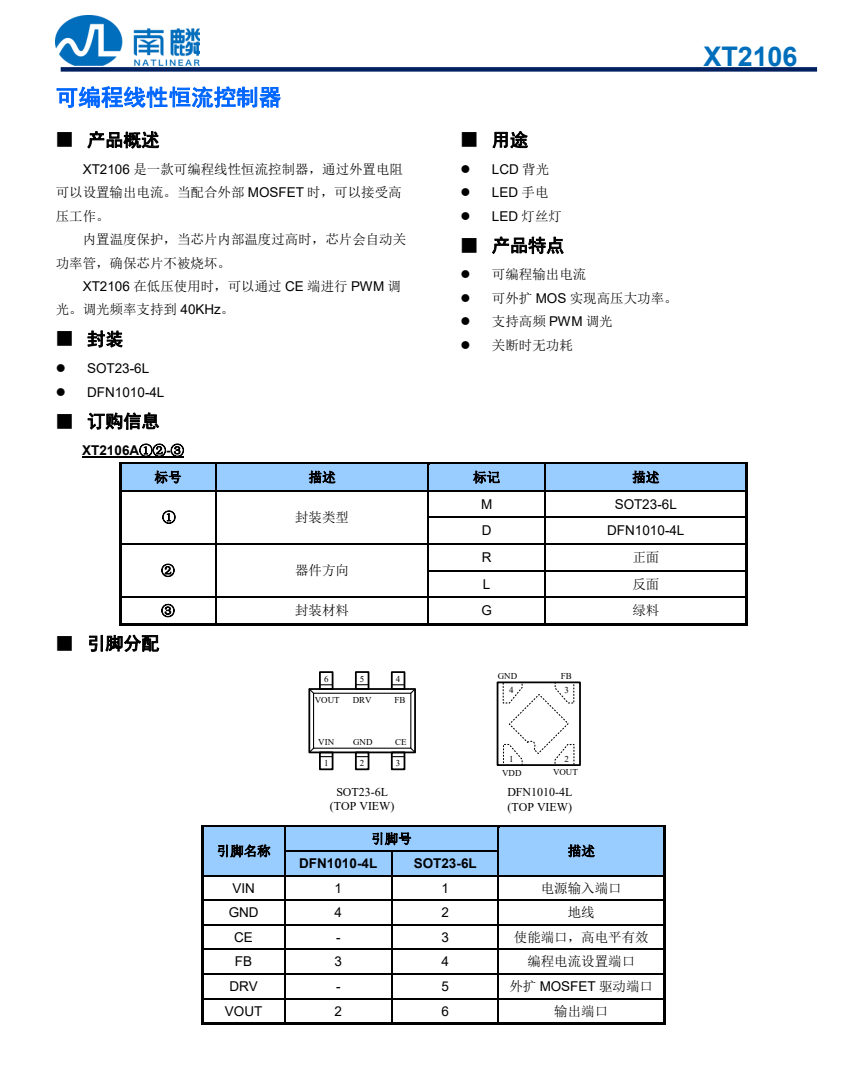

Natlinear南麟XT2106详细资料图。

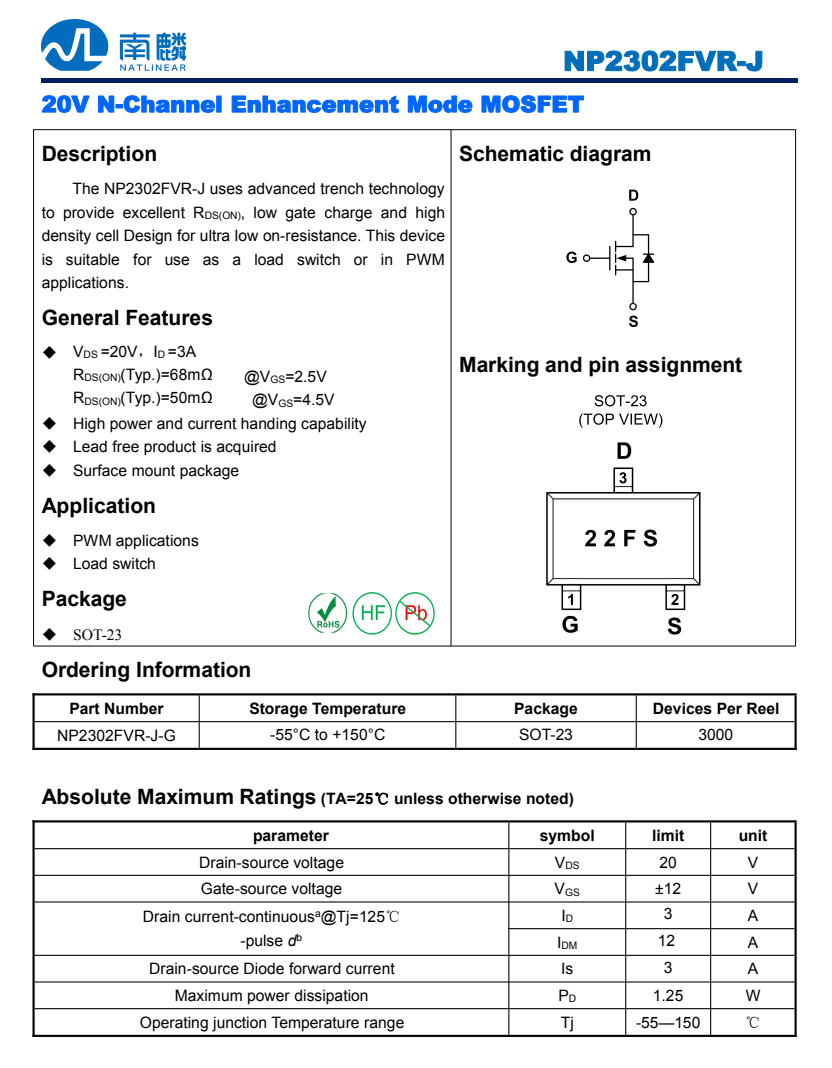

Natlinear南麟NP2302FVR-J详细资料图。

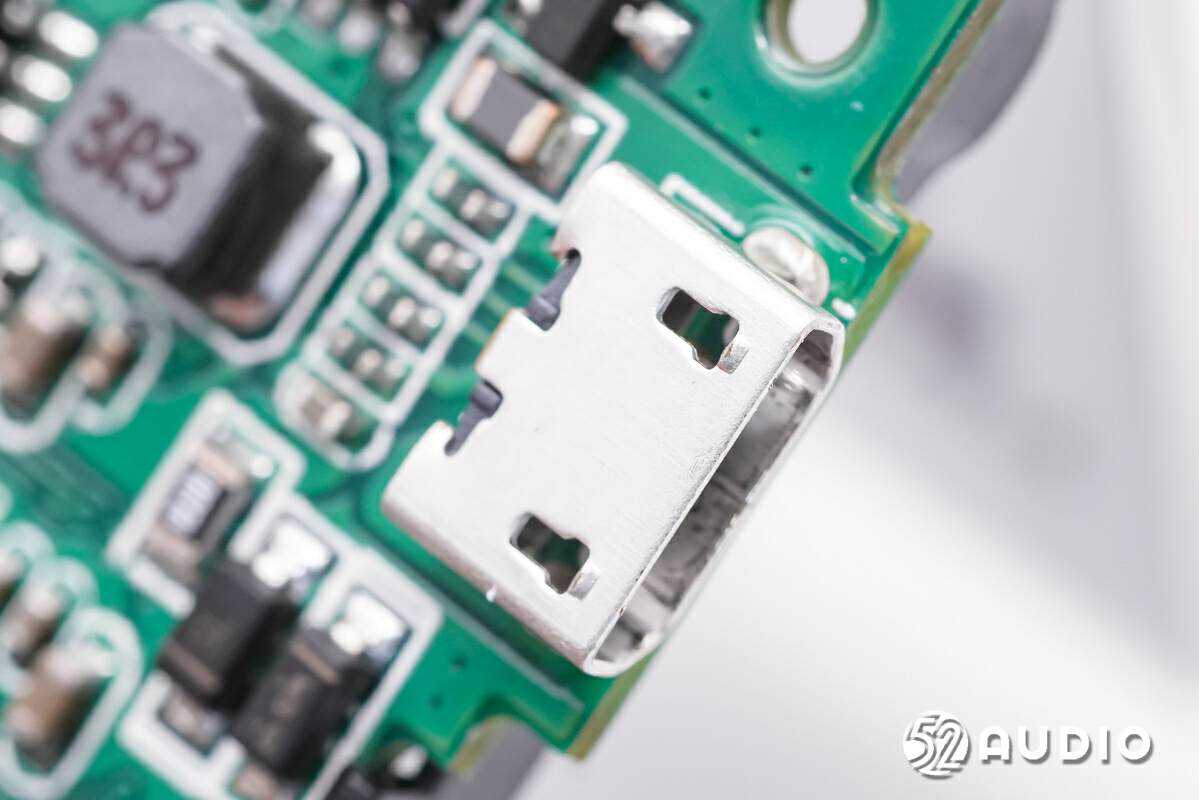

MicroUSB充电母座特写。

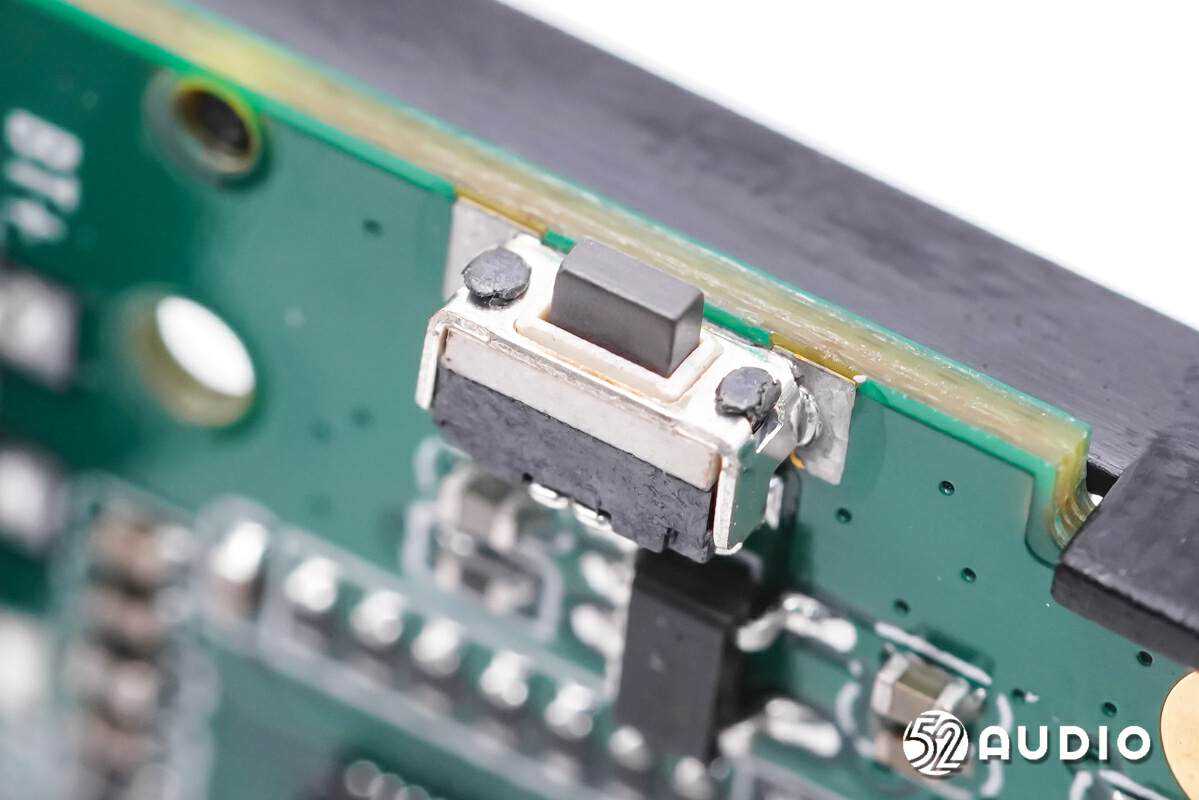

收藏/变速功能按键特写，贴片焊接。与放音、音量、开/关机键采用了相同规格。

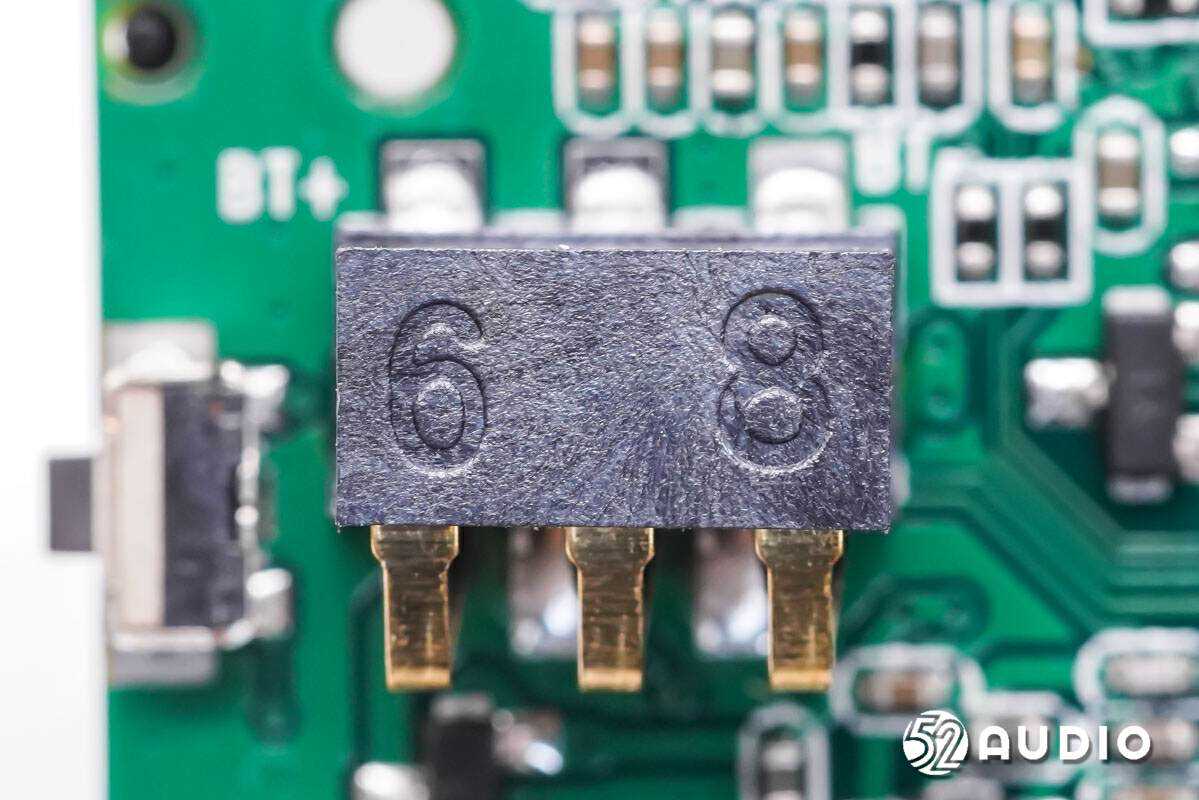

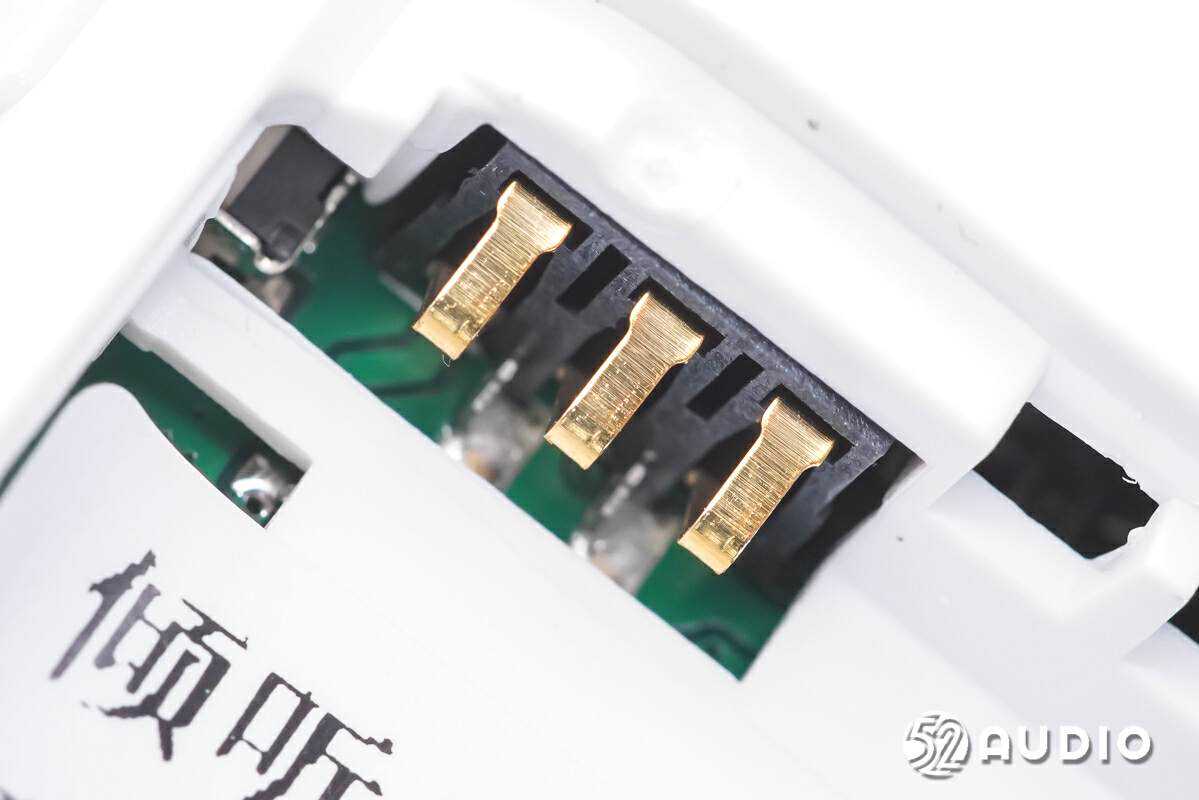

连接电池的金属弹片连接器。

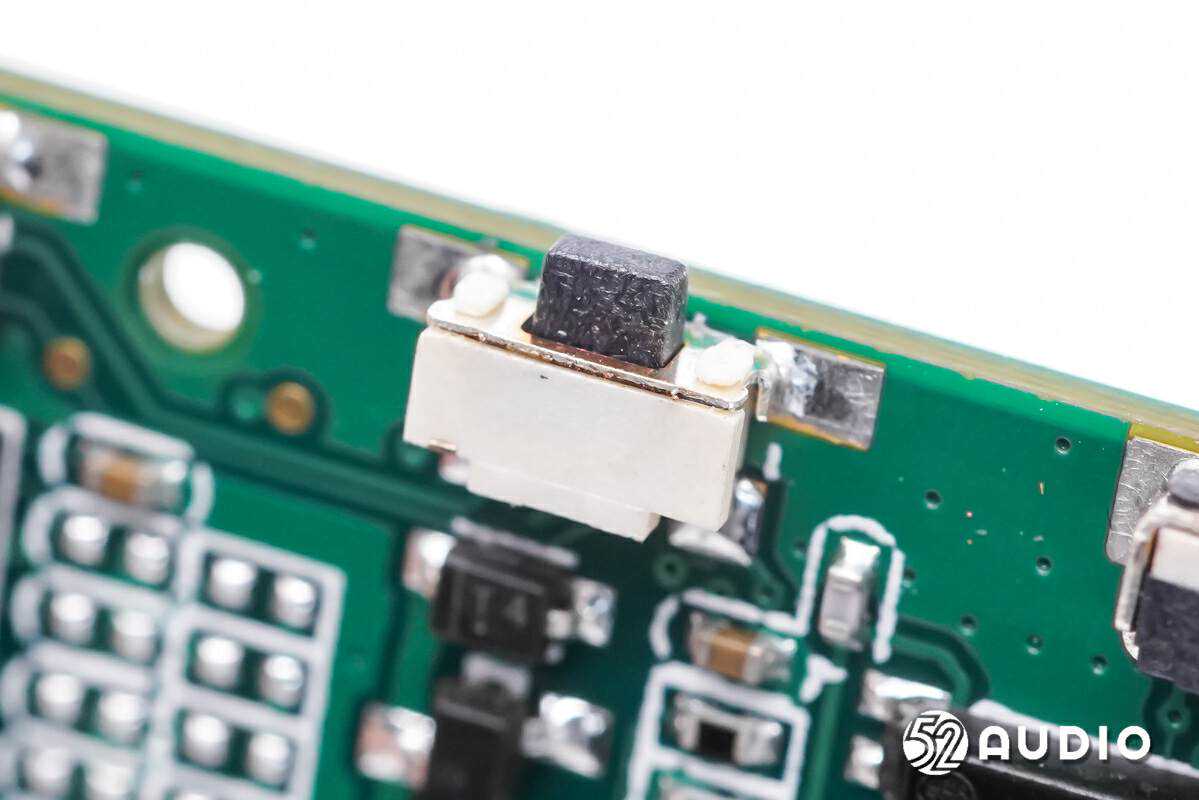

书签功能按键特写，与录音键采用了相同规格。

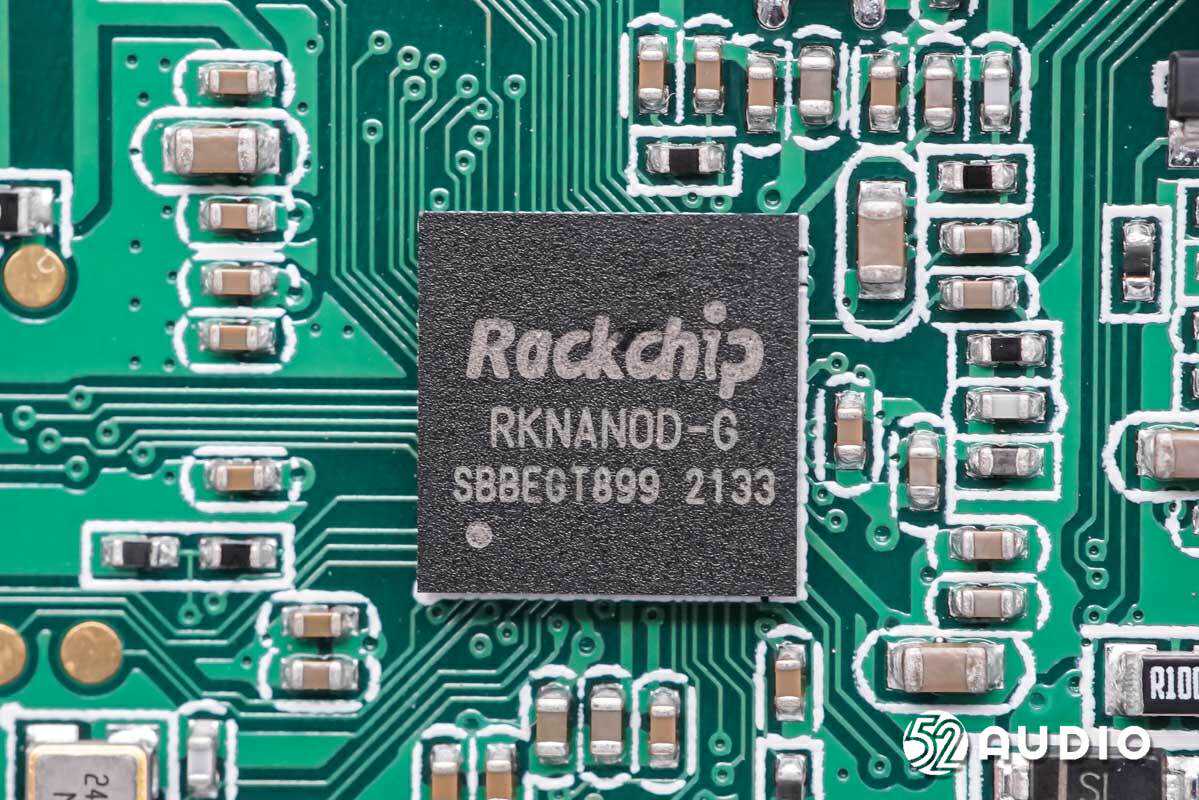

Rockchip瑞芯微RKNanoD处理器，是一款基于ARMCortex-M3的MCU，用于无线音频、MP3播放器和物联网应用。
RKNanoD包括两个M3内核、高达1M字节的RAM、内部电源管理单元、高质量音频编解码器、专用硬件MP3解码加速器、硬件无损音频解码加速器和丰富的外围接口。RKNanoD无需外部存储器即可支持Wi-Fi和蓝牙协议，支持24位192kHz采样率低功耗无损音频解码，支持三种电源模式。

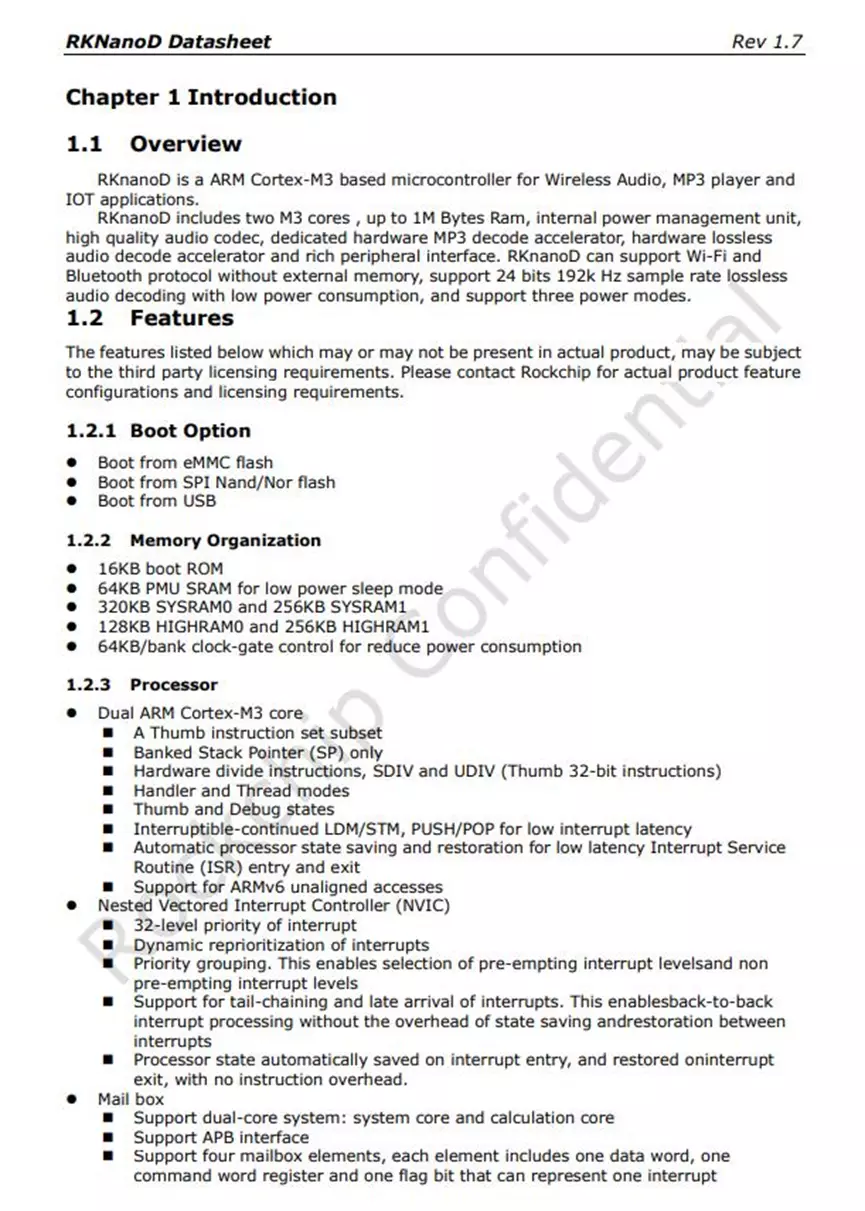

Rockchip瑞芯微RKNanoD详细资料图。

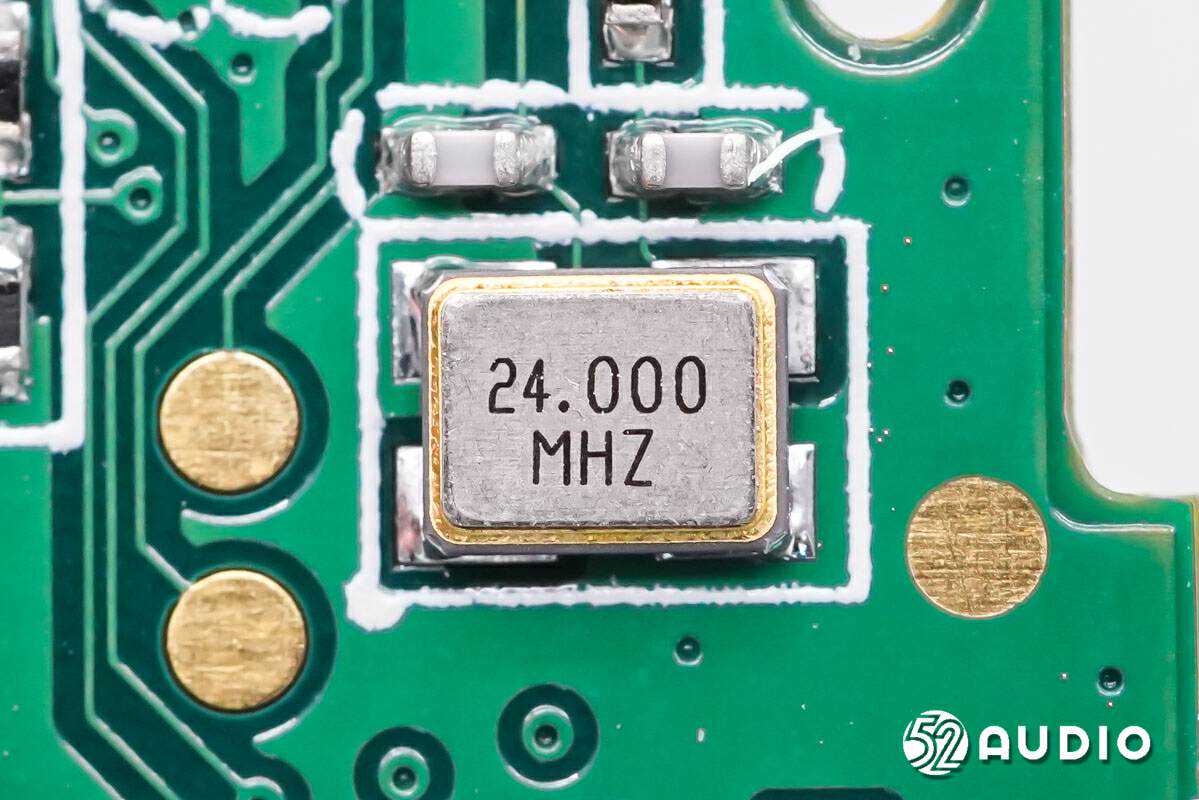

24.000MHZ的时钟晶振特写。
微盟“S2TF”的IC。

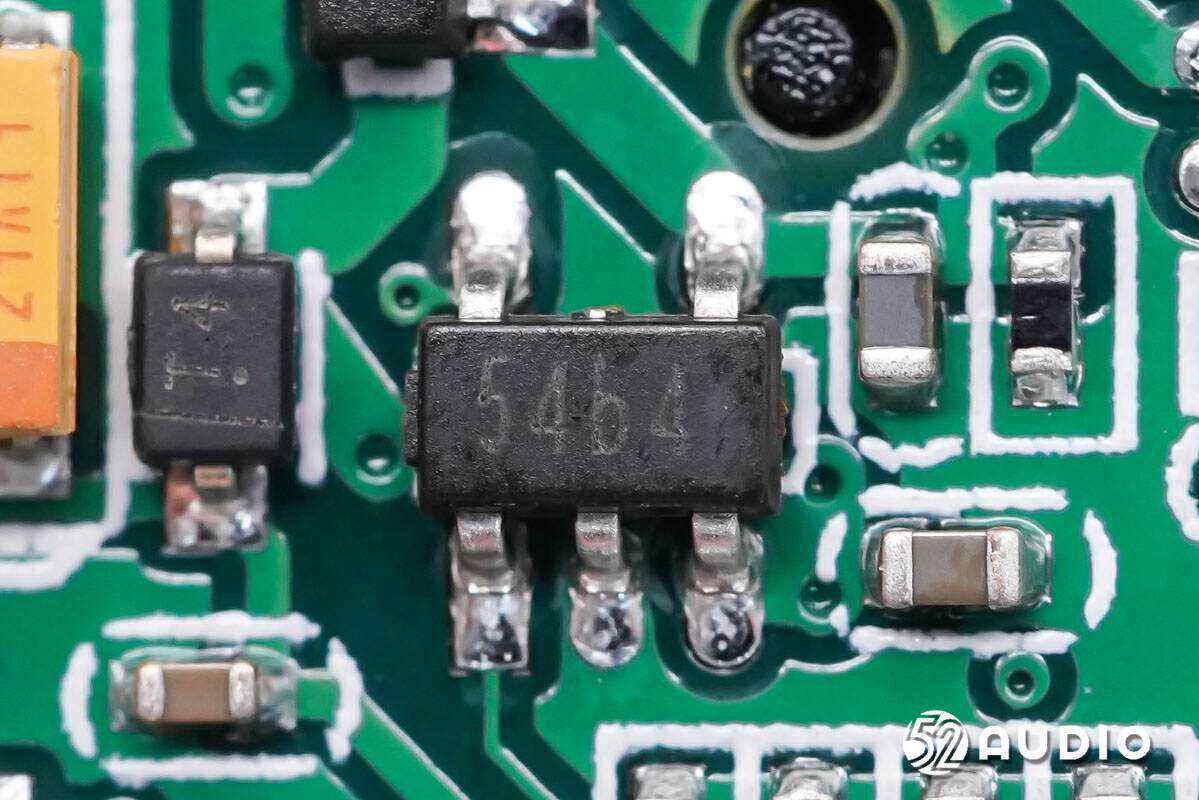

丝印54b4的IC。

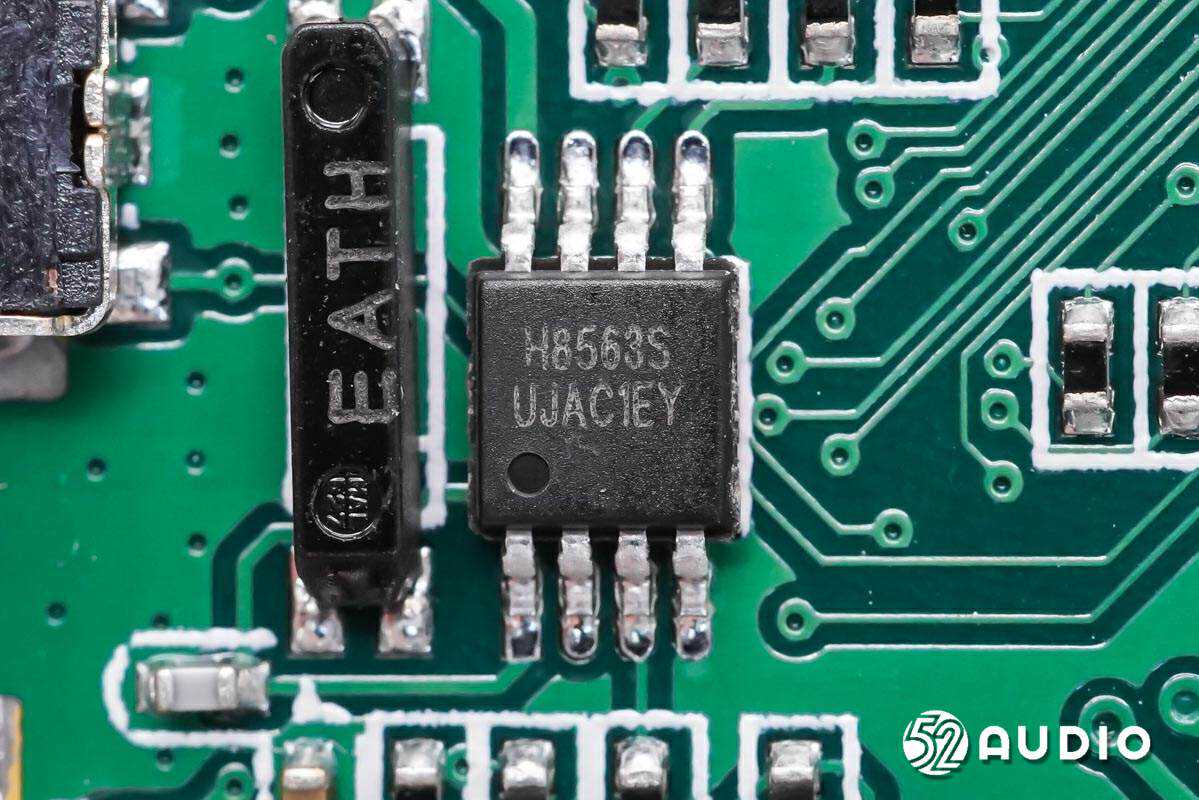

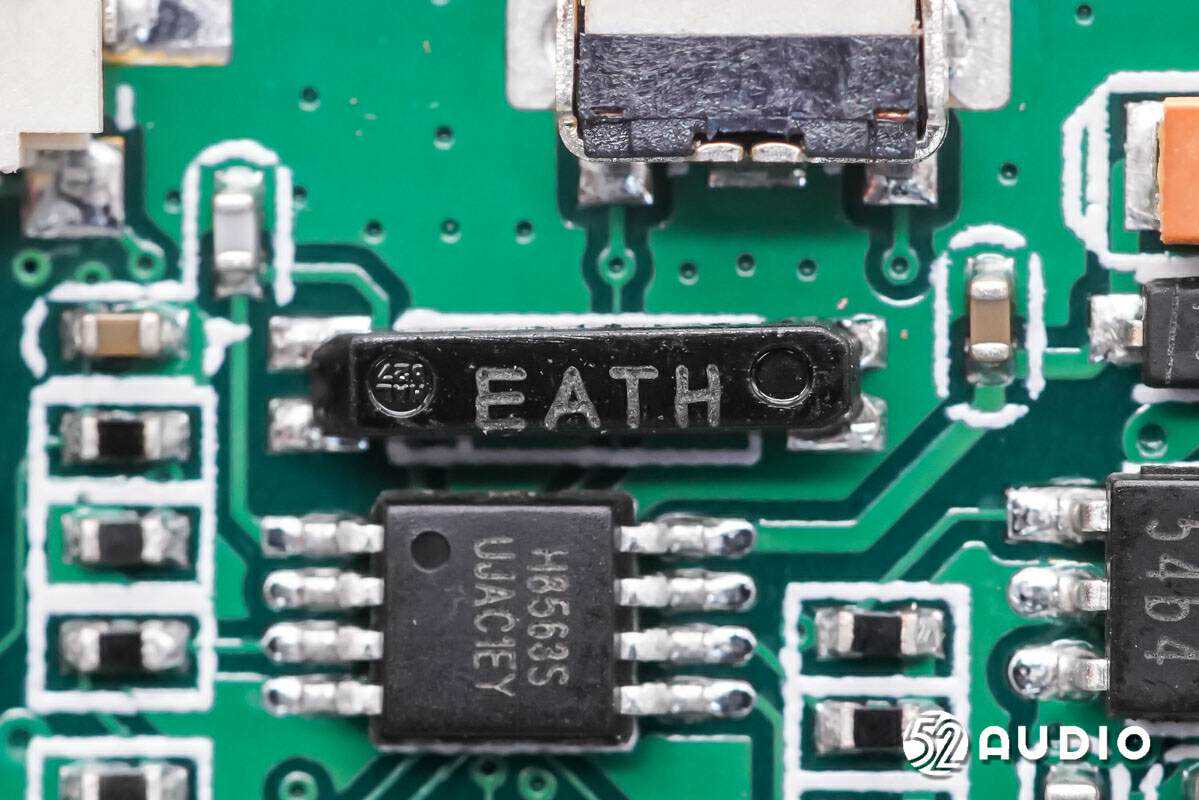

H8563低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过I2C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。
时钟芯片外置的贴片时钟晶振。

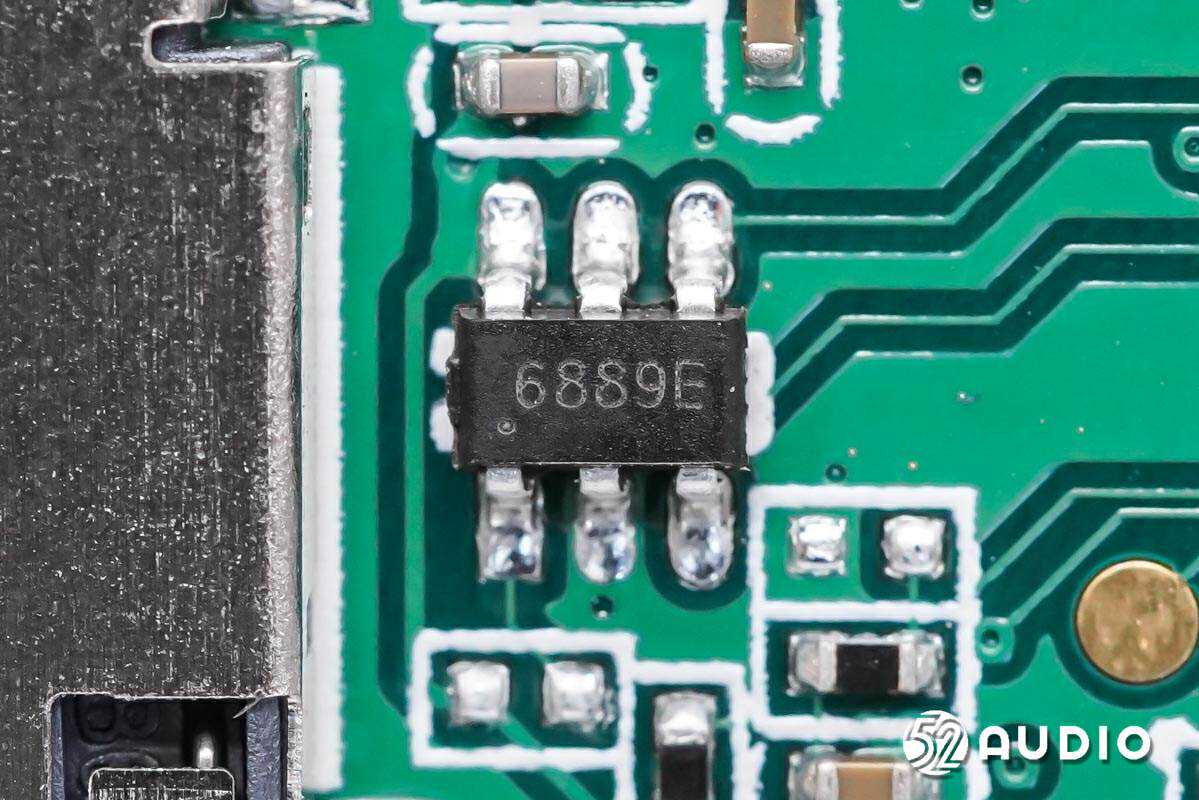

丝印6889E的PWM控制器。

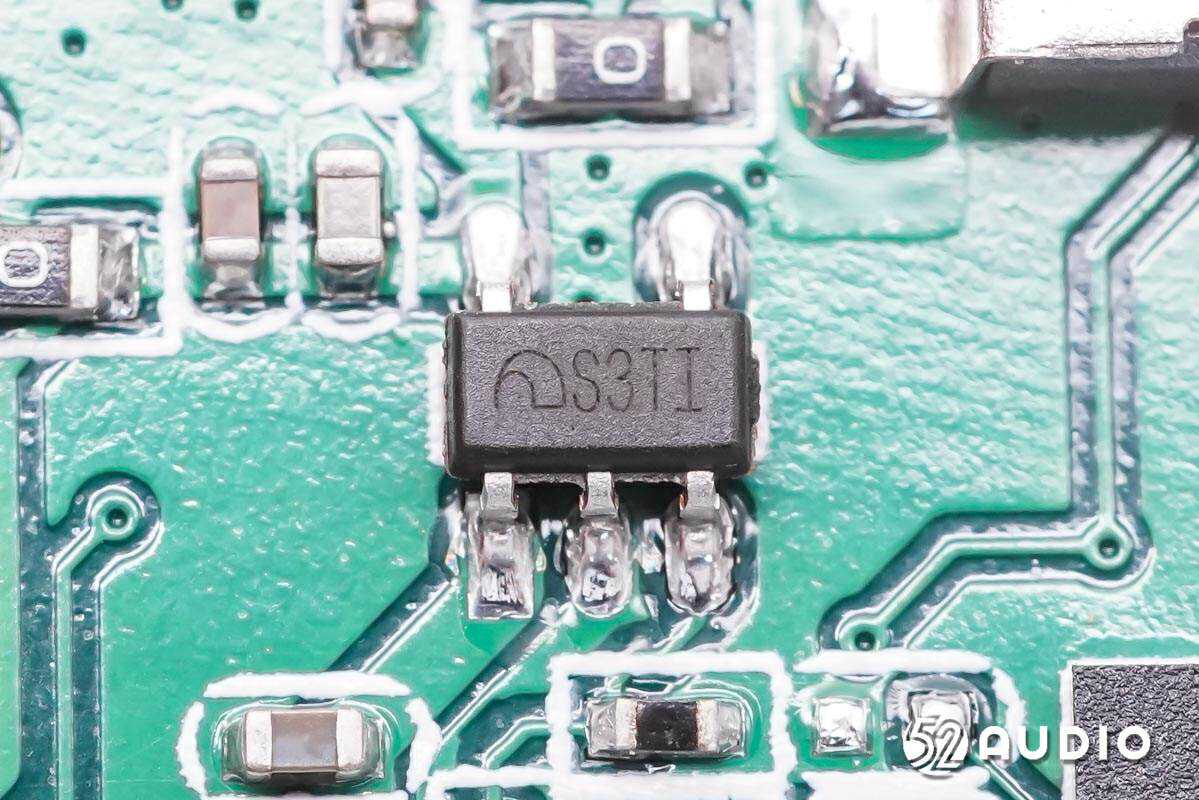

微盟丝印“S3TI”的IC。

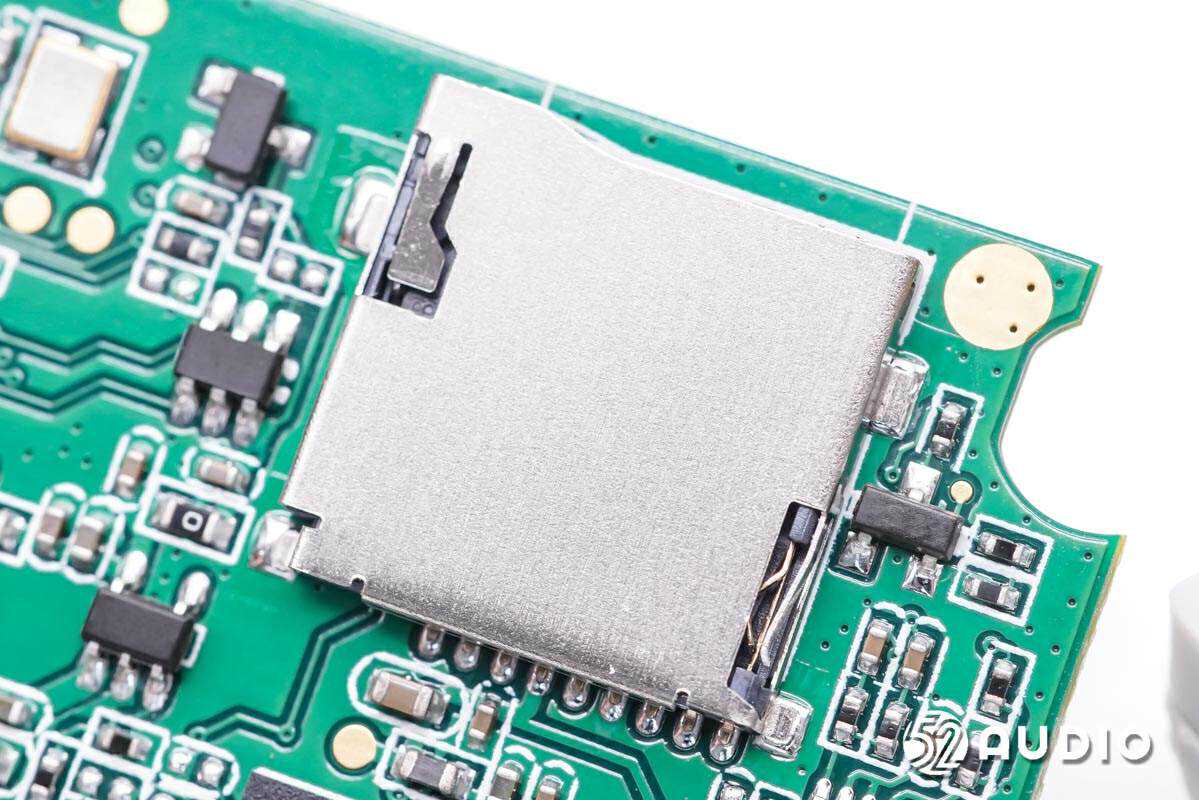

TF卡母座特写。
Samsung三星KLM8G1GETF-B041EMMC存储器，BGA封装，容量8GB，用于储存固件信息和下载的音频资源。

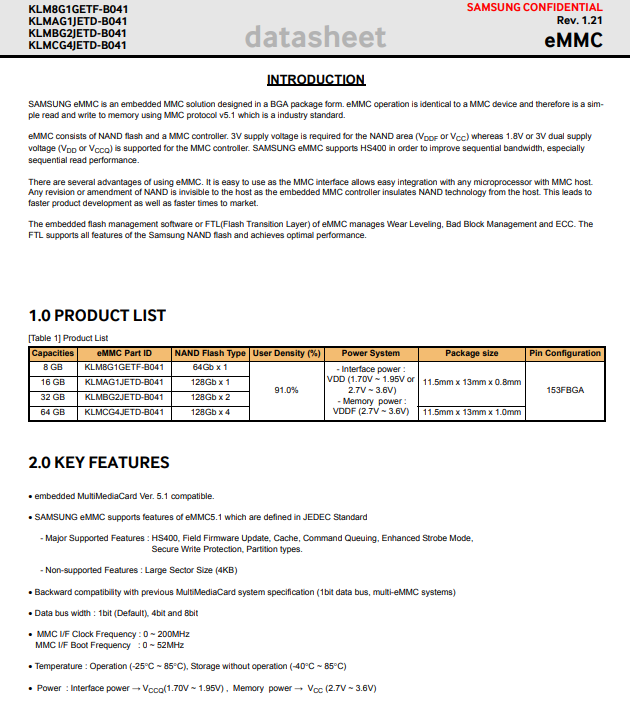

Samsung三星型号KLM8G1GETF-B041详细资料图。

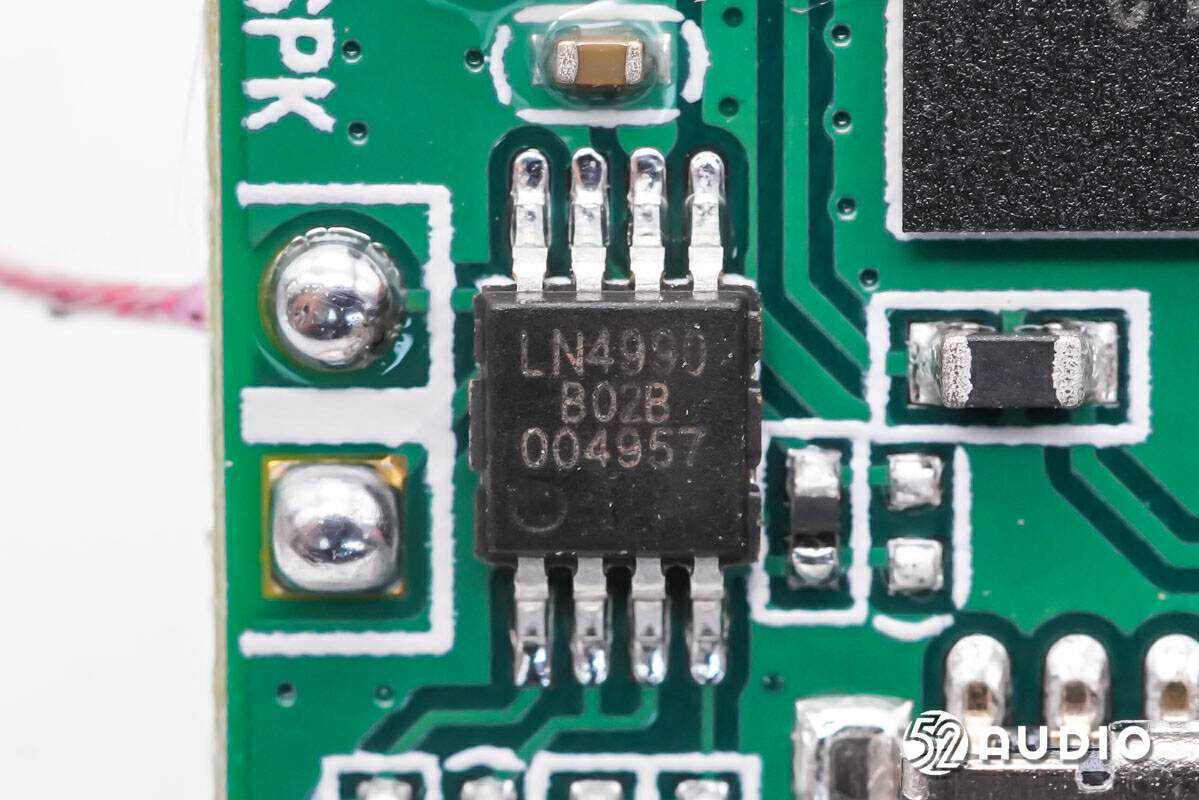

Natlinear南麟LN4990音频功率放大器，采用差分输入，适用于移动电话和其他内置扬声器的便携式音频设备，能够为8Ω负载提供1.25W、4Ω负载提供2W功率的稳定输出，5V电源供电的条件下其总谐波失真和噪声不超过1%。LN4990采用桥接负载结构在提供高品质音频功率放大的同时，大大减少了外部元件数，无需外接输出耦合电容和自举电容。

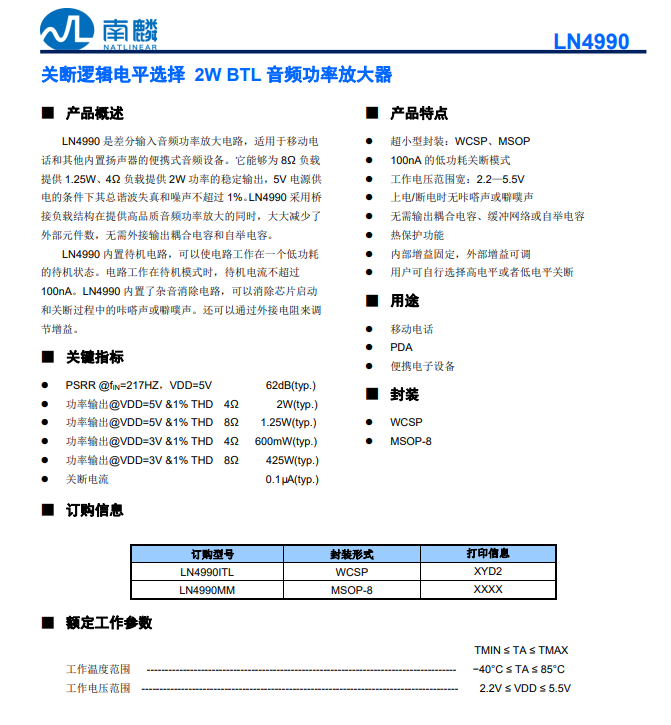

Natlinear南麟LN4990详细资料图。

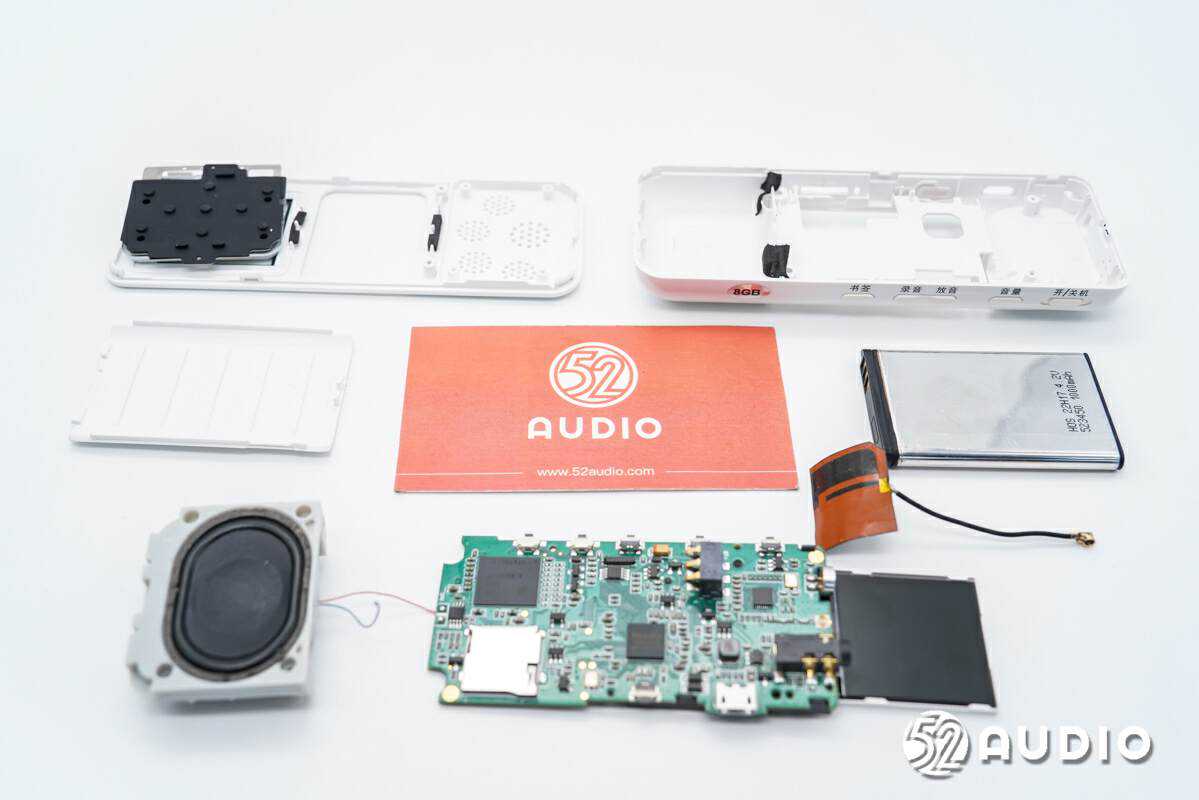

Listeneer倾听者M2S智能复读机拆解全家福。
三、我爱音频网总结Listeneer倾听者M2S智能复读机在外观方面，采用了类似“功能机”的设计，黑白配色，简约时尚。机身重量仅约为80g，体积轻巧，便于外出携带；还设计有挂绳孔，进一步提升便携性。使用方面，通过屏幕和丰富的功能按键指示，可以很轻松地操控各项功能。
内部主要配置方面，采用了可更换的1000mAh电池，由深圳市友创伟业科技有限公司为倾听者制造。内置驻极体麦克风，用于录音、跟读功能拾音；内置椭圆形喇叭单元，实现复读机自主发声；采用Realtek瑞昱RTL8761ATV蓝牙芯片，用于连接音箱或耳机收听音频。
主控芯片为Rockchip瑞芯微RKNanoD处理器，采用两个ARMCortex-M3内核，集成内部电源管理单元、高质量音频编解码器等功能，拥有丰富的外围接口；还采用了Natlinear南麟LN4990音频功率放大器、XT2106可编程线性恒流控制器和NP2302FVR-JMOSFET；Samsung三星KLM8G1GETF-B0418GBEMMC存储器，以及丝印H8563的低功耗CMOS实时时钟/日历芯片等。
