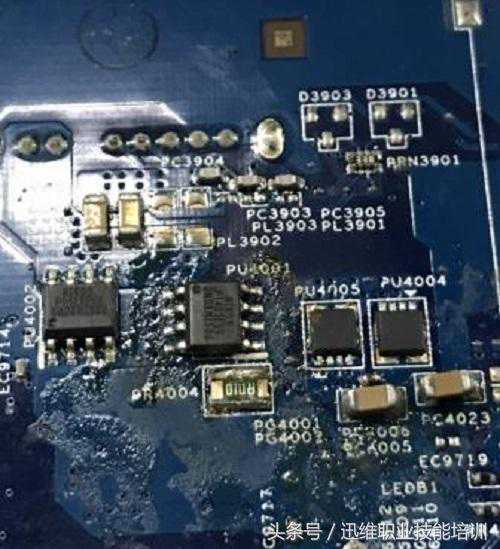

拿到主板就想到船长所说的先观察外观,一看果然有重大发现,保护隔离电路的二极管和隔离管装反了。

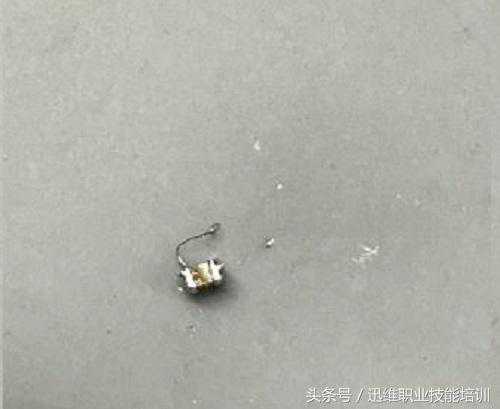

这两个故障排除后打公共点的二极体值,阻值为0。看到这里应该都知道这是滤波电容短路引起的。拿放大镜观察公共点滤波电容,花了好长时间才找到这个人为做的故障--由一根铜丝连着的电容。

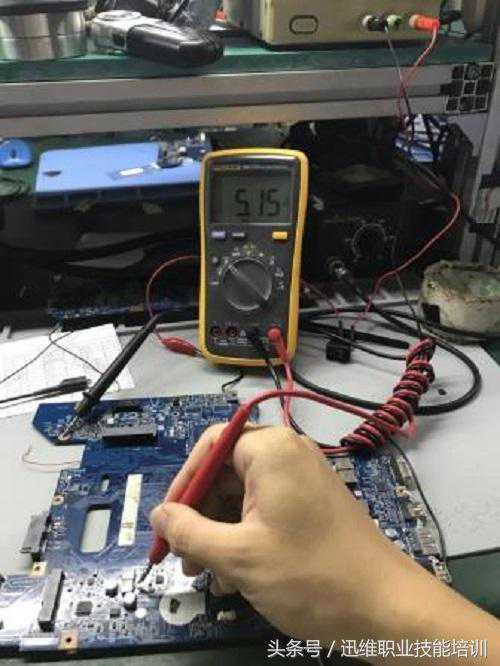

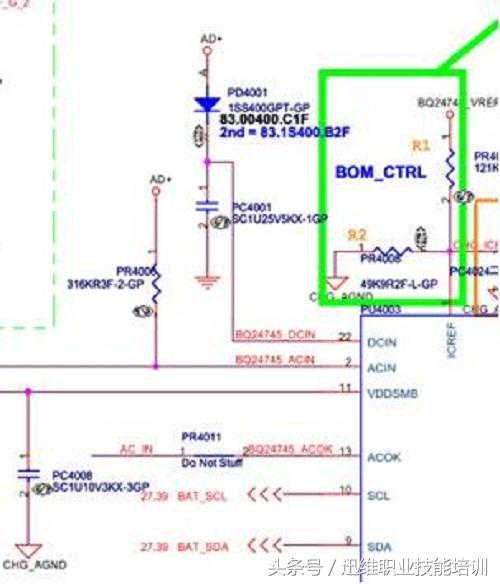

上电之后确认公共点假的,说明G极电压不正常,没有控制D、S极完全导通。沿着电路图往上找,找到PD4001这个二极管装反了,装好之后DCIN正常了,ACOK也产生了,再测一下公共点也正常了。

往下查3V5V待机供电,电感没有正常输出。3V自举电容没装(自举电容最好是找原值
相同的代换),装上之后3V5V正常了,但是没有触发。

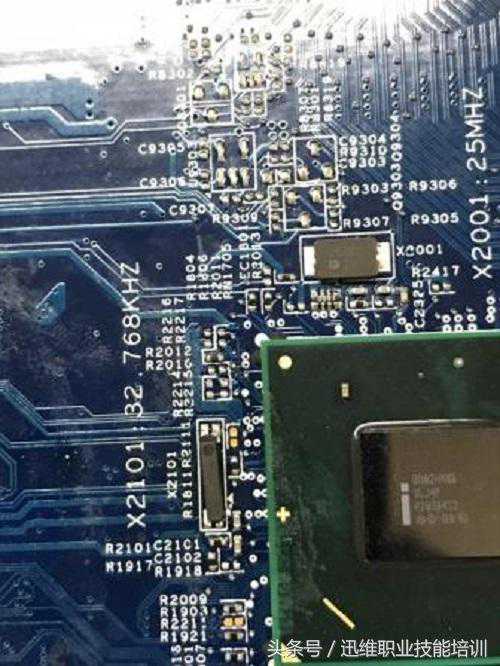

查桥的11大待机条件都正常,唯独32.768晶振两端有压差,最后用示波器去抓波才恍然大悟晶振根本没有起振,仔细一看晶振装反了,装好后终于自动触发了。

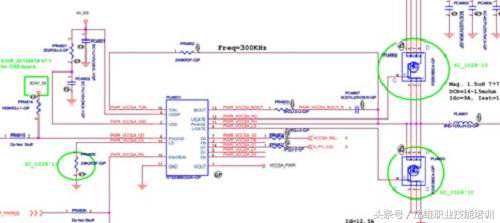

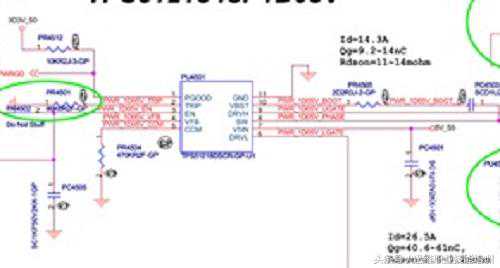

测各大电感电压发现除了总线供电VCCIO和系统管家供电VCCSA之外其他供电都正常,查总线供电VCCIO,控制这个电压的芯片是PU4501,发现电阻PR4505被拆了,在料版上找个2R2的电阻装上后电压出来了。

系统管家供电VCCSA条件都正常,就是没有自举,把芯片给换了搞定。

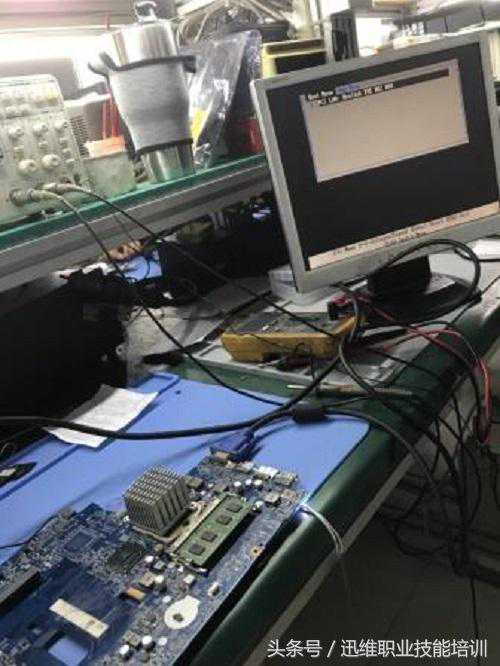

所有供电、电感波形都正常,找肖老师要了CPU和内存装上,CPU供电出来了,可调电源的电流也有跳变了,内存的SMBUS波形也正常,到此维修结束。

总结:维修主板的时候一定要细心,老师讲课的内容非常重要,按着迅维老师上课的内容,打下好根基,照着时序、硬启动、芯片等条件一步一步仔细分析,在示波器的辅助使用下可以解决大部分问题。
