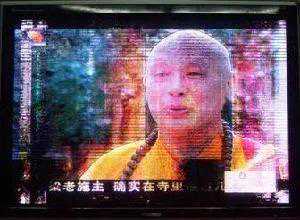

机型:TPW4212机芯:等离子-GM1501+FLI2300故障现象:花屏

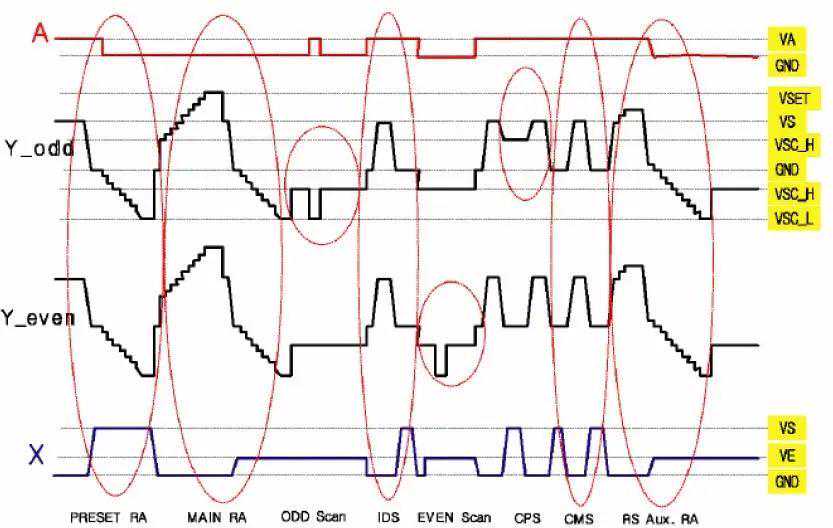

标准驱动波形示意图
更换了上缓冲板的图像效果
分析检修:从满屏的横线和下部的两块黑斑可看出问题出在Y板或Y缓冲板不良造成.因为Y驱动板的主要作用是根据逻辑板送来的时序信号,产生并为Y电极提供驱动信号.Y缓冲板的主要作用是将Y驱动板上的扫描信号分上下两部分传送给屏.如果Y驱动板或Y缓冲板的驱动或时序出现异常,那么就必然会造成因电极误放电而形成的图像失真.

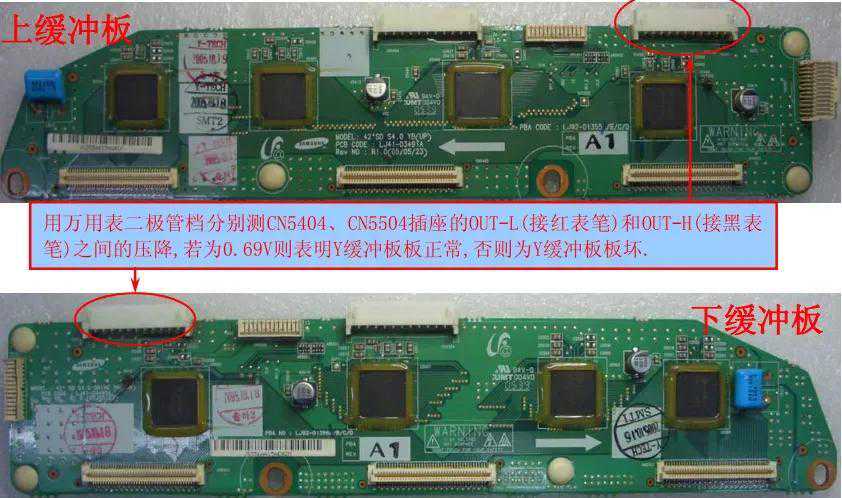

为了区分问题是出在Y驱动板还在缓冲板,首先断开Y驱动板与缓冲板的连接,然后用万用表二极管档分别测CN5404插座的OUT-L(接红表笔)和OUT-H(接黑表笔)之间的压降,若为0.69V则表明Y缓冲板板正常,否则为Y缓冲板板坏.经过实测,发现Y驱动板各路供电正常,Y缓冲板也无明显短路异常之处.
因此只能采用代换的方法来确定,首先代换上缓冲板,换后图像上半部正常,但下半部依然存在水平黑线.至此就可以确定是Y缓冲板不良引起的.经过对新旧两块板的实测工作电压和电阻对比也未见异常,这也就说明问题是Y缓冲板的集成电路存在性能不良的问题.更换下缓冲板后图像恢复正常。
