华为CloudEngine6865数据中心交换机
华为CloudEngine6865数据中心交换机
CloudEngine6865系列是华为公司面向数据中心和高端园区推出的新一代高性能、高密度、低时延25GE接入交换机。
产品概述CloudEngine6865系列是华为公司面向数据中心和高端园区推出的新一代高性能、高密度、低时延25GE接入交换机。CloudEngine6865采用先进的硬件结构设计，提供高密25GE端口接入，支持100GE上行端口，软件平台基于华为新一代的VRP8操作系统，支持丰富的数据中心特性和高性能的堆叠，风道方向可以灵活选择。CloudEngine6865可以与华为数据中心核心交换机CloudEngine16800或CloudEngine12800配合构建弹性、虚拟和高品质的云时代数据中心100GE全联接网络，满足云时代数据中心对网络的需求。
CloudEngine6865系列交换机定位于数据中心的高密10GE/25GE接入，帮助企业和运营商构建面向云计算时代的数据中心网络平台，也可以用于园区网的核心或汇聚。
产品外观产品描述

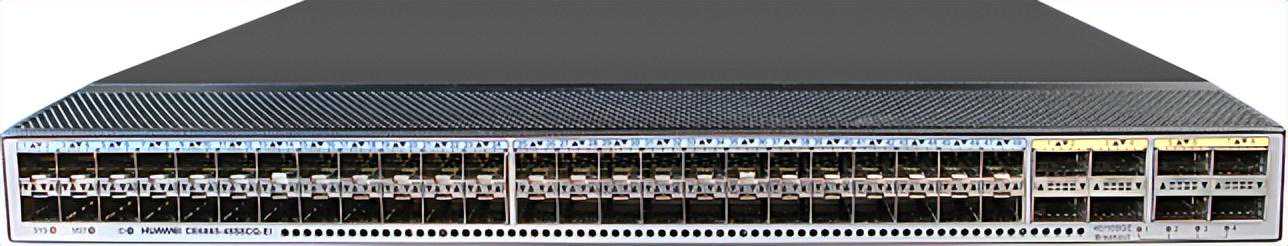

产品形态
CloudEngine6865-48S8CQ-EI
系列交换机提供48个25GESFP28接口，8个100GE
QSFP28接口
产品特点
高密度25GE接入，容量超群l高性能TOR交换机（1U），2000Mpps转发性能，L2/L3全线速转发；
l最大提供48个25GE接口，满足10GE/25GE服务器高密接入需求，平滑演进；
l最大支持8个100GE高性能QSFP28接口，QSFP28接口允许作为1个40GEQSFP+接口、也可拆分为4个25GESFP28接口或4个10GESFP+接口使用，提供灵活的组网能力；100GE上行与CloudEngine16800或CloudEngine12800系列共同构建无阻塞的网络平台。
高可靠长距堆叠，性能卓越l业界领先16台堆叠技术：
»16台交换机堆叠提供最大768个25GE接入端口，满足数据中心高密度服务器接入需求；
»多台设备虚拟化为一台逻辑设备,构建可扩展、易管理的数据中心网络平台；
»堆叠系统实现控制平面和数据平面冗余备份，避免了单点故障的风险，极大的增强了系统的可靠性。
l超长距堆叠：
»业务口复用为堆叠口，不仅可以实现机架内、跨机架的堆叠，同时也支持跨区域的远距离堆叠；
»根据实际组网规模灵活分配业务带宽和堆叠带宽，合理配置网络资源。
跨设备链路聚合，高效可靠lCloudEngine6865支持跨设备链路聚合M-LAG（MultichassisLinkAggregationGroup），能够实现多台设备间的链路聚合，从而把链路可靠性从单板机提到设备级；
l多活系统，一方面双归系统实现流量负载分担，另一方面系统多活、热备份保护，系统更可靠；
lM-LAG的各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；
l组网灵活，普通以太网络、TRILL、VxLAN以及IP网络的双归接入均可采用M-LAG接入方式；
l全面的跨设备链路聚合技术，将设备组网的耦合关系从控制面堆叠提升为协议级M-LAG再到无耦合的最终形态M-LagLite，实现服务器双活接入和交换机零中断升级，确保业务7*24小时在线。
虚拟化硬件网关，快速部署lCloudEngine6865系列可以与业界主流的虚拟化平台配合，作为Overlay虚拟化网络（VxLAN）的高性能硬件网关，支撑高达16M多租户的数据中心运营；
lCloudEngine6865系列作Overlay网络的硬件网关时，可以通过OpenAPI与云平台开放对接，实现软件网络和硬件网络的统一管理；
l硬件虚拟化网关方案无需改动客户现网，实现业务的快速部署，同时保护网络投资；支持BGP-EVPN作为VxLAN的控制平面，简化DC内、DC间的VxLAN的配置。
开放可编程网络，灵活定制lCloudEngine6865系列交换机采用新一代VRP8操作系统，通过VRP8内嵌的OPS模块，实现设备控制面的可编程；
lOPS提供了丰富的OpenAPI接口，可被业界主流云平台（含商业云平台和开源云平台）和第三方Controller深度集成，支持业务对网络的灵活定制和自动化管理；
l用户或第三方开发商可利用OpenAPI接口，开发和部署专用的网络管理策略，从而迅速地实现业务功能扩展、自动部署和设备的智能化管理，实现自动化运维，降低管理成本；
l自动化工具，华为CloudEngine6865系列交换机支持Ansible自动化管理运维工具，实现物理、虚拟网络的统一发放
lOPS致力于数据中心业务和网络的无缝融合，提供面向业务的软件定义网络。
设备零配置部署，自动运维lCloudEngine6865系列交换机支持ZTP（ZeroTouchProvisioning）协议，可以从U盘或文件服务器获取版本文件并自动加载，实现设备的免现场配置和部署，从而降低人力成本，提升部署效率；
lZTP功能支持内嵌脚本语言，并通过OpenAPI开放给用户，数据中心用户可使用其熟悉的脚本语言（Python等）实现对网络设备的统一配置；
lZTP实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。
协同iMasterNCE-FabricInsight实现智能运维lCloudEngine6865系列交换机支持Telemetry技术，实时采集设备数据并上送至华为iMasterNCE数据中心网络器分析组件iMasterNCE-FabricInsight，iMasterNCE-FabricInsight通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
协同iMasterNCE-Fabric实现数据中心网络极简部署lCloudEngine6865系列交换机支持通过NetConf，SNMP等标准协议和iMasterNCE-Fabric控制系统对接，实现网络的适应性和自动化管控，从而提供更加高效和智能的操作手段，简化网络管理，降低OPEX。
严格的前后风道，高效节能l灵活的前后/后前风道设计：
»采用严格的前后风道设计，支持冷热风道完全隔离，提升散热的效率，满足数据中心机房设计要求；
»通过选配风扇和电源模块，灵活支持前后和后前风道；
»支持电源和风扇冗余配置，保障业务无间断运行。
l创新的节能技术：
»使用节能芯片，智能的风扇调速方案，支持实时功耗检测，为客户降低运维成本，打造绿色数据中心。
智能无损，提升高性能计算可靠性l分布式系统中，RoCE技术成为主流，为保证吞吐率，对丢包有严格要求；华为智能无损数据中心网络，为分布式系统提供高吞吐、高可靠、低时延的转发能力，比业界平均时延低25%；
l支持VIQ技术，华为定制算法，基于业务定制虚拟队列，精细化管理，预判上下行队列拥塞，消除设备内转发丢包；
l支持动态负载均衡（DLB），基于ECMP组和LAG组进行动态负载均衡。
lRoCE流量可视化：支持对RoCE流量KPI进行分析，包括流量路径、RTT、吞吐量、丢包、异常会话、Top会话等QoS指标，直观呈现网络各个节点的RoCE网络拓扑以及ECN等智能无损数据中心网络的各种门限设置，从而更优的配置网络参数以及更快的对网络故障定界，提升配置和运维效率。
指示灯完美呈现，运维简单l清晰的指示灯：
»支持端口状态、端口速率等信息的完整呈现，创新的100GE端口指示灯，可以清晰显示所有子端口状态；
»前面板和后面板同步显示系统状态和堆叠状态，便于从任意方向维护；
»支持远程定位功能，在网管/控制台上可以点亮需要维护设备的远程定位指示灯，便于在拥挤的设备间准确定位设备
l维护简单：
»管理接口/风扇/电源位于交换机的正面，便于维护；
»数据接口位于交换机的后侧，和服务器同向，便于走线。
License授权华为CloudEngine6850系列交换机支持CloudFabricN1商业模式，将NCE控制器、分析器、CloudEngine交换机功能软件基于不同典型场景组合打包简化交易，为客户提供更多功能更大价值，通过软件许可迁移保护客户软件投资。
产品系列
功能特性
N1通用软件包（必配）
N1Addon（可选）
CloudEngine6865系列
Foundation
Advanced
Premium
AIFabricRDMA应用加速功能包
多云多DC
场景包
基础软件
√
√
√
产品系列
功能特性
N1通用软件包（必配）
N1Addon（可选）
IPV6
√
√
√
VXLAN
√
√
√
无损升级
√
√
√
Telemetry
√
√
√
PTP
√
√
√
MPLS
√
√
智能无损网络
√
iMasterNCE-Fabric控制器
SDN自动化功能
√
√
√
意图基础功能
（仿真校验、全网回滚）
√
多云多DC纳管功能
√
iMasterFabricinsight
分析器
Telemetry网络分析基础功能
√
√
√
网络健康度功能
（智能运维1-3-5）
√
√
网络流分析增值功能（100vm）
√
配套关系
三选一，Advanced包含Foundation，Premium包含Advanced
配套Foundation/Advanced/Premium任意一个使用
具体产品功能差异以产品文档为准
备注：N1商业模式详细信息请参考《华为数据中心网络CloudFabricN1商业模式彩页》：
产品规格项目
CloudEngine6865-48S8CQ-EI
25GESFP28接口
48
100GEQSFP28接口
8
项目
CloudEngine6865-48S8CQ-EI
交换容量
4.8Tbps/76.8Tbps
2000Mpps
风道类型
标准前后或后前风道
设备虚拟化
支持iStack堆叠
支持M-LAG
网络虚拟化
支持VxLAN
支持BGP-EVPN
支持QinQaccessVxLAN
数据中心互联
支持VxLANMapping，实现多DC二层互通
SDN
支持iMasterNCE-Fabric
支持VMwareNSX
网络融合
支持FCoE
支持DCBX、PFC、ETS
支持RDMA和RoCE（RoCEv1和RoCEv2）
可编程
支持OPS
支持Openflow
支持Ansible自动化配置，Module开源发布
流量分析
支持Netstream功能
支持sFlow功能
VLAN
支持Access、Trunk、Hybrid方式
支持defaultVLAN
支持QinQ
支持MUXVLAN
支持GVRP
MAC地址表
支持MAC地址自动学习和老化
支持静态、动态、黑洞MAC表项
支持源MAC地址过滤
支持基于端口和VLAN的MAC地址学习限制
IP路由
支持RIP、OSPF、ISIS、BGP等IPv4动态路由协议
项目
CloudEngine6865-48S8CQ-EI
支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6动态路由协议
IPV6
支持IPv6ND（NeighborDiscovery）
支持IPv6VxLANoverIPv4
支持PMTU发现（PathMTUDiscovery）
支持IPv6的TCP、Ping、Tracert、Socket、UDP、RawIP
组播
支持IGMP、PIM-SM、MSDP、MBGP等组播路由协议
支持IGMPSnooping
支持IGMPProxy
支持组播成员接口快速离开
支持组播流量抑制
支持组播VLAN
支持组播VxLAN
MPLS
支持MPLS
可靠性
精细化微分段安全隔离
支持LACP
支持STP、RSTP、VBST和MSTP
支持BPDU保护、Root保护、环路保护
支持SmartLink及多实例
支持DLDP
支持ERPS以太环保护协议（）
支持VRRP、VRRP负载分担、BFDforVRRP
支持硬件BFD（BidirectionalForwardingDetection），最小3.3ms发包间隔
支持BFDforBGP/IS-IS/OSPF/静态路由
支持BFDforVxLAN
QoS
支持基于Layer2协议头、Layer3协议、Layer4协议优先级等的组合流分类
支持ACL、CAR、Remark、Schedule等动作
支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等队列调度方式
支持WRED、尾丢弃等拥塞避免机制
支持流量整形
项目
CloudEngine6865-48S8CQ-EI
运维
支持全网路径探测
支持1588v2
支持Telemetry
支持INT，ERSPAN增强
支持缓存的微突发状态统计
支持VxLANOAM:VxLANping,VxLANtracert
智能无损功能
ECN支持VxlanOverlay场景
VIQ:无丢包缓存自动配置
动态ECN：报文出队列进行ECN拥塞标记
DLB:动态负载均衡
RoCE流量可视：支持对RoCE流量KPI进行分析
配置与维护
支持Console、Telnet、SSH等终端服务
支持SNMPv1/v2/v3等网络管理协议
支持通过FTP、TFTP方式上载、下载文件
支持BootROM升级和远程在线升级
802.3az能效以太网（EEE）
支持热补丁
支持用户操作日志
支持配置回滚
支持ZTP
安全和管理
支持802.1x认证
命令行分级保护、未授权用户无法侵入
支持防止DOS、ARP攻击功能、ICMP防攻击
支持端口隔离、端口安全、StickyMAC
支持IP、MAC、端口、VLAN的组合绑定
支持AAA、Radius、HWTACACS等多种认证方式
支持RMON
机箱尺寸mm（宽×深×高）
442×420×43.6
项目
CloudEngine6865-48S8CQ-EI
满配重量（带AC电源和风机盒，不含光模块）
8.8kg
环境要求
工作温度：0℃～40℃（0m～1800m）
存储温度：-40℃～+70℃
相对湿度：5%RH～95%RH，非凝露
工作电压
AC:90V~290V
DC:-38.4V~-72V
典型功耗
259W
订购信息
主设备
CE6865-48S8CQ-EI
CE6865-48S8CQ-EI交换机(48*25GESFP28,8*100GEQSFP28,不含风机、电源)
CE6865-EI-F-B0B
CE6865-48S8CQ-EI交换机(48*25GESFP28,8*100GEQSFP28,2*交流电源模块,2*风机盒,端口
侧出风)
CE6865-EI-B-B0B
CE6865-48S8CQ-EI交换机(48*25GESFP28,8*100GEQSFP28,2*交流电源模块,2*风机盒，端口
侧进风)
风机盒
型号
描述
适用产品
FAN-40HA-F
风机盒(EA，前后风道，风机盒面板侧进风)
CE6865-48S8CQ-EI
FAN-40HA-B
风机盒(EA，后前风道，风机盒面板侧出风)
CE6865-48S8CQ-EI
电源
型号
描述
适用产品
PAC-600WA-F
600W交流电源模块(前后风道，电源面板侧进风)
CE6865-48S8CQ-EI
PAC-600WA-B
600W交流电源模块(后前风道，电源面板侧出风)
CE6865-48S8CQ-EI
PDC-350WA-F
350W直流电源模块(前后风道，电源面板侧进风)
CE6865-48S8CQ-EI
PDC-350WA-B
350W直流电源模块(后前风道，电源面板侧出风)
CE6865-48S8CQ-EI
PDC600S12-CF
600W直流电源模块(前后风道,电源面板侧进风)
CE6865-48S8CQ-EI
PDC600S12-CB
600W直流电源模块(后前风道,电源面板侧出风)
CE6865-48S8CQ-EI
软件
CE68-LIC-BUN01
CE6800功能授权组合包1
主设备
CE68-LIC-TLM
CE6800Telemetry功能
CE68-LIC-PTP
CE6800PTP功能
CE68-LIC-AIF
CE6800交换机AIFabric功能包
N1-CE68LIC-AIF
N1-CE6800交换机AIFabric功能包
N1-CE68AIF-SnS1Y
N1-CE6800交换机AIFabric功能包-SubscriptionandSupport-年
N1-CE68LIC-CFFD
N1-CE6800交换机CloudFabricFoundation软件包
N1-CE68CFFD-SnS1Y
N1-CE6800交换机CloudFabricFoundation软件包-SubscriptionandSupport-年
N1-CE68LIC-CFAD
N1-CE6800交换机CloudFabricAdvanced软件包
N1-CE68CFFD-SnS1Y
N1-CE6800交换机CloudFabricAdvanced软件包-SubscriptionandSupport-年
N1-CE68LIC-CFPM
N1-CloudEngine6800交换机CloudFabricPremium软件包
N1-CE68CFPM-SnS1Y
N1-CloudEngine6800交换机CloudFabricPremium软件包-SubscriptionandSupport-年
N1-CE-F-LIC-MDCA
N1-CloudEngine数据中心交换机多云多DC场景增值包-Fixed
N1-CEFMDCA-SnS1Y
N1-CloudEngine数据中心交换机多云多DC场景增值包,每盒式设备-SubscriptionandSupport-
年

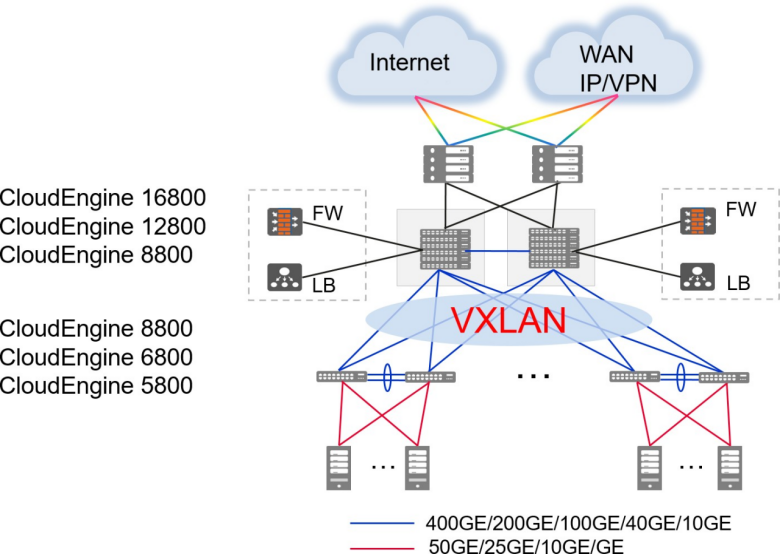

组网应用在数据中心典型应用在数据中心的典型组网中，采用CloudEngine16800/12800/8800作为网络的核心交换机，采用CloudEngine6865作为TOR交换机，与CloudEngine16800/12800/8800通过100G端口相连构建端到端的100GE全联接方案。采用VxLAN等fabric技术组建无阻塞大二层网络，保证虚拟机的大范围迁移以及用户业务的灵活部署。
注：VxLAN技术也可部署于园区网，满足不同业务区域的灵活部署需求。

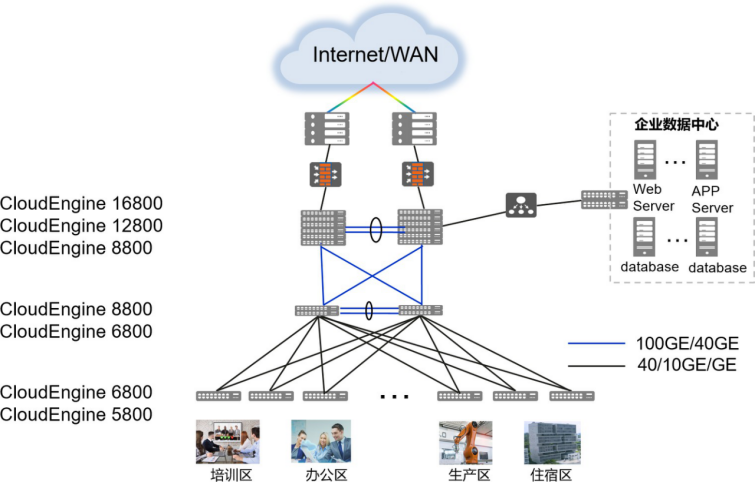

CloudEngine6865也可用于园区网场景，其业界领先的高密度全线速25GE/10GE端口，高性能堆叠满足网络带宽日益增长的需求；其丰富的业务特性、创新的节能机制使得CloudEngine6865成为园区交换机高性价比的选择。
在园区网的典型组网中，多台CloudEngine16800/12800/8800使用CSS/iStack技术虚拟为一台核心交换机，在汇聚层多台CloudEngine8800/6800使用iStack技术堆叠为一台逻辑交换机，增加网络可靠性的同时简化管理。在接入层，使用经M-LAG等fabric技术纵向虚拟化后的CloudEngine6800/5800，提供高密度的线速端口。
注：M-LAG技术同样广泛应用于数据中心，满足用户简化管理的需求。
