PFC是什么？
现在进行液晶电视机和等离子电视机电路分析时、故障维修时，都经常的提到“PFC电路”一词，这在早期的电视机中是没有的，早期维修电视机的师傅从来没有接触过的，但是PFC电路是目前液晶电视机和等离子电视机中不可缺少的电路。那么PFC到底是什么？是一项新技术？还是新电路？
先简单说说PFC的定义：PFC是英文的缩语；全称为“PowerFactorCorrecTIon”，意思是“功率因数校正”；功率因数指的是有效功率与总耗电量（视在功率）之间的关系，也就是有效功率除以总耗电量（视在功率）的比值。例如一台电源变压器的耗电量（输入功率）是100W，输出功率有90W，那么这台变压器的功率因数就是90W÷100W=0.9。一个电熨斗的耗电量是300W，使用时产生的热量也为300W，那么这只电熨斗的功率因数就是300W÷300W=1
基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。功率因数最大为1，不可能超过1。
液晶电视电源pfc电路

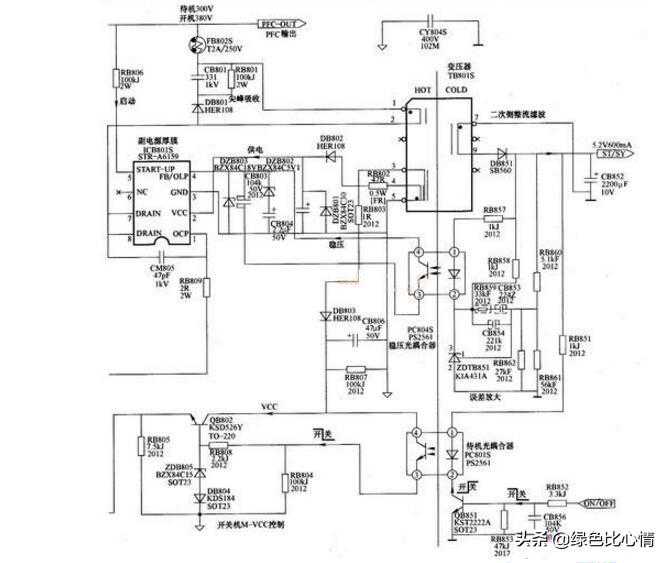

一、三星液晶彩电BN44-00155A电源板PFC电路原理

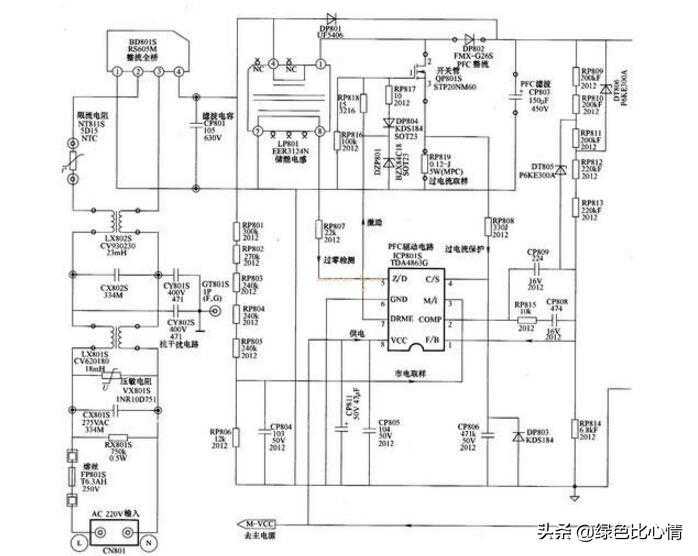

三星液晶彩电BN44-00155A电源板中的PFC电路如下图左部所示，由驱动电路TDA4863G（ICP801S）和大功率MOSFET开关管QP801S、储能电感LP801为核心组成。提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染，提高电网的供电质量，校正后为主电源提供约380V的直流电压。
（1）TDA4863G简介

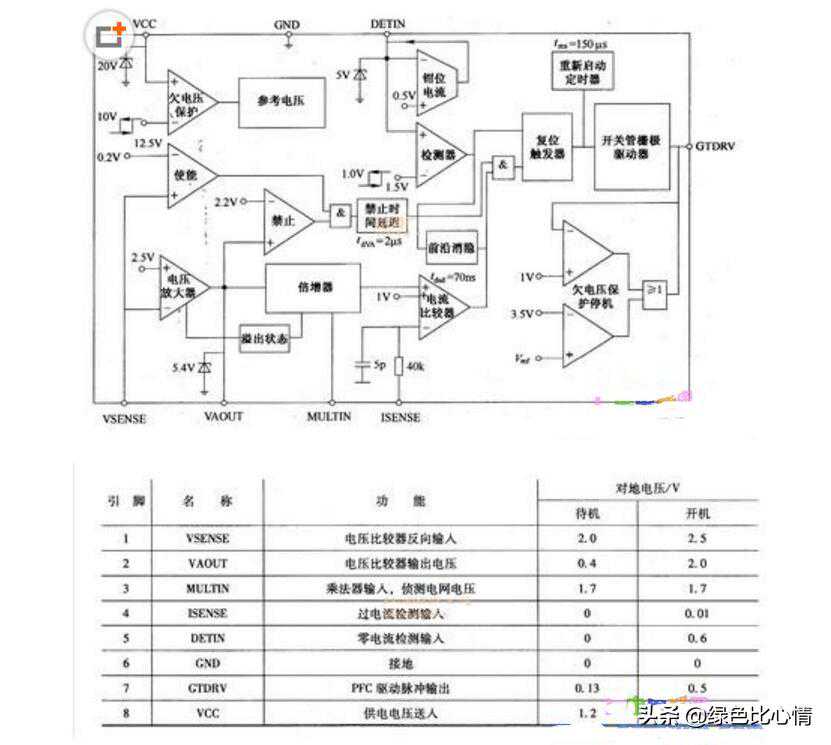

TDA4863G是西门子公司生产的一种新型PFC控制器，内部电路框图如下图所示，内部集成有高精度的基准电压源、启动定时器、一误差放大器、模拟乘法器、电流检测放大器、RS锁存器、MOSFET驱动级以及过电压保护、过电流保护和欠电压锁定（UVLO）电路等。TDA4863G构成的离线式有源PFC前量变换电路，其特点是储能电感电流为零时，MOSFET功率管才进入导通，这样有效降低了开关管的应力和损耗。基于零电流导通开关管的驱动脉冲没有死区，因此输入电感电流是连续平滑的正弦波，进一步提高了电路的单位功率因数（PF）值。TDA4863有P-PID-8和PDSO-8两种塑封形式，TDA4863G的引脚功能和对地电压见下表。
（2）启动工作过程
AC220V市电经桥式整流后，滤波电容滤波，产生的100Hz的300V脉动直流电压，一路经储能电感LP801送到大功率MOSFET开关管QP801S的D极；二次开机后，开关机控制电路为ICP801S的8脚提供M-VCC供电，PFC电路启动工作，ICP801S从7脚输出激励脉冲，推动QP801S工作于开关状态，与储能电感LP801和PFC整流滤波电路DP802、CP803配合，将供电电压和电流校正为同相位，提高功率因数，减少污染，并将PFC-OUT输出电压由待机状态300V提升到380V，为主电源和副电源电路供电。
储能电感LP801二次绕组7-8感应的脉冲经RP807限流后加到TDA4863G的零电流检测端5脚，控制驱动脉冲从7脚输出高电平，使QP801S导通，进行下一周期工作准备。
（3）防止QP801S峰谷状态饱和损坏
100Hz脉动直流电压经RP801～RP805与RP806分压后加到TDA4863G的3脚，为TDA4863G内部的误差放大器提供一个电压波形信号，与5脚输入的过零检测信号一起，使7脚输出的脉冲调制信号占空比随100Hz电压波形信号改变，实现了电压波形与电流波形同相，防止Q901在脉冲的峰谷来临时，输入电压接近0V、Q901处于导通状态而损坏。
（4）稳压控制电路
PFC电路输出的PFC-OUT电压，经RP809～RP813与RP814分压后，送到TDA4863G的1脚内部的乘法器第二个输入端，经内部电路比较放大后，控制7脚输出的脉冲，达到稳定输出电压的目的。
（5）过电压、欠电压保护电路
（6）过电流保护电路
TDA4863G的4脚为开关管过电流保护检测输入脚，RP819是取样电阻，连接IC内部电流比较器，对MOSFET大功率开关管QP801S的D极电流进行检测。
二、长虹LT42510液晶彩电PFC电路原理分析

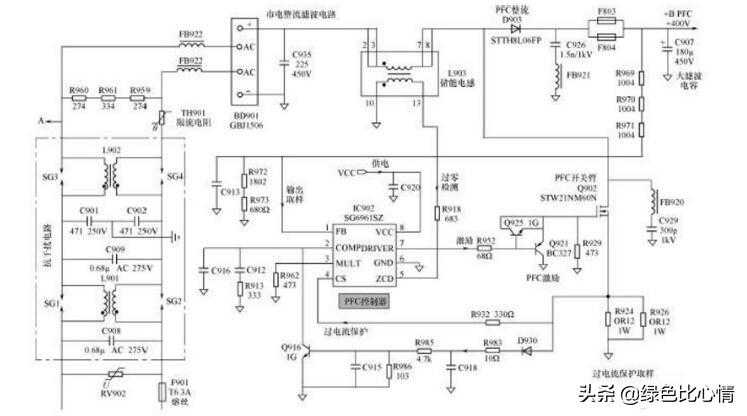

该电源板PFC电路由PFC控制芯片SG6961SZ（IC902），驱动电路Q921、Q925，大功率MOSFET（开关管）Q902，储能电感L903、升压二极管D903等组成，如下图所示。
液晶电视电源板pfc电路维修经验讲解
1、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电5N“、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出源IC。+5V、+12V、+18V、+24V四组电压。其中+5V为待机电压，+12V供数字板，+18V供伴音，+24V供背光板。在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。
2、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副电源的+5V输出端相连），整机就处于开机状态，各路电压均有输出。在部分液晶采电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。所以在+24V输出端上你可以接一只电动自行车的36V灯泡作假负载（或在+12V输出端接一只麾托车灯泡作假负载）即可。
3、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。当按“待机”键后，CPU输出开机电平，PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。
4、保护电路，在液晶采电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358。过流过压保护电路，在维修时可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用。然后再进行维修。
5、开机前，先确认有无炸件、电容鼓包现象，如有应先更换并把相关的器件全部都测量一遍。建议更换所有损坏器件后试机时，最好把原机保险丝除掉，接上一个220V/100W的灯泡，这样可以有效防止再次炸件。
6、主开关电压+24V或+12V的输出电流较大，对整流二极管要求较高，一般采用低压差的大功率肖特基二极管，不能用普通的整流二极管替换。另外接负载后，电压反而上升，多属于电源滤波不好引起。
7、电源带负载能力差，首先要测一下PFC电压是否正常（380v），如果正常，问题就在电源厚膜上，通常是电
源厚膜带载能力差引起，这一点请大家注意。
8、电源板上，贴有**三角形标记的散热片以及散热片下面的电路，均为热地。严谨直接用手接触！注意任何检测设备，都不能直接跨接在热地和冷地之间。
