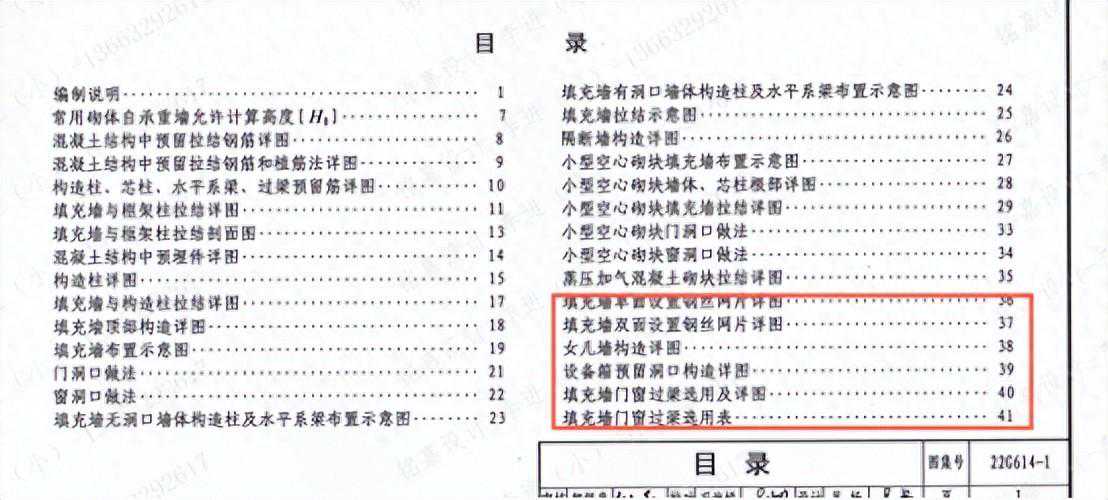

1.目录部分增加

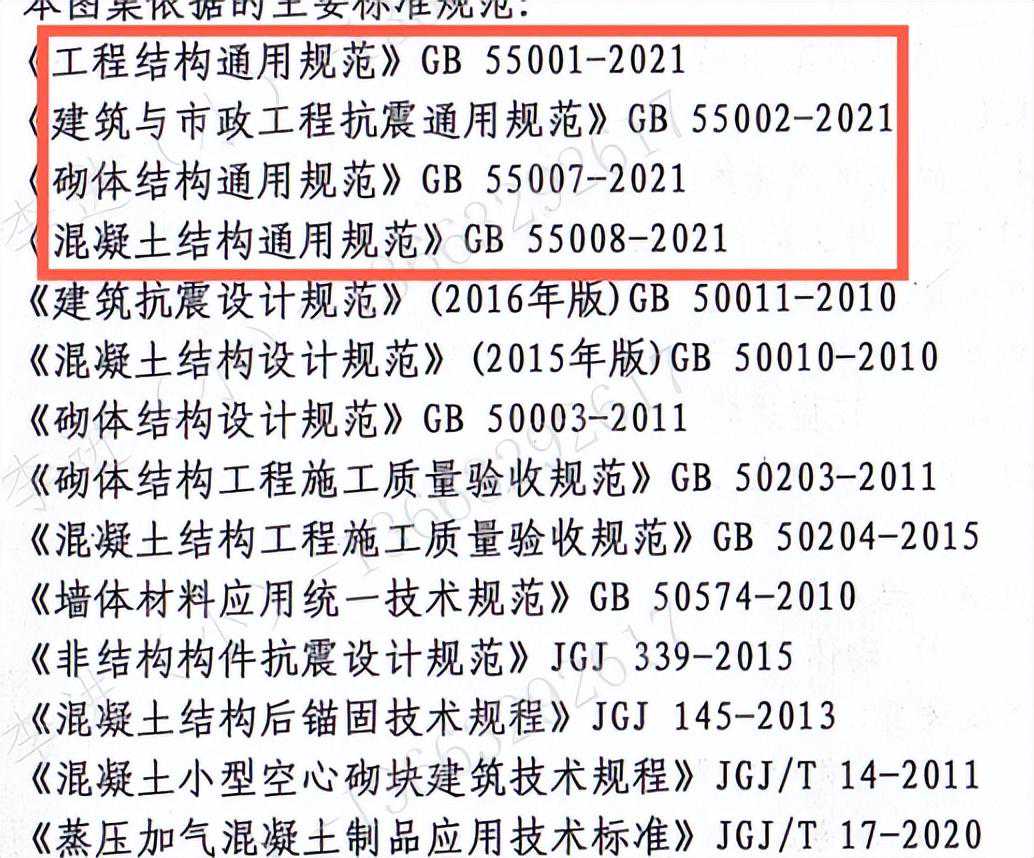

2.设计依据更新并加入通用规范

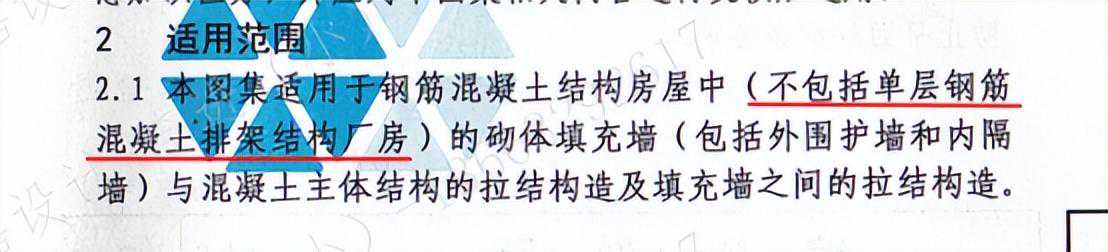

3.适用单位范围增加了“（不包括单层钢筋混凝土排架结构厂房）”说明，都不适用于夹心墙
4.新增用于9度时应采取进一步加强措施，用于8度功能级别为一级、9度且功能级别为一级、二级的砌体填充墙的相应要求。

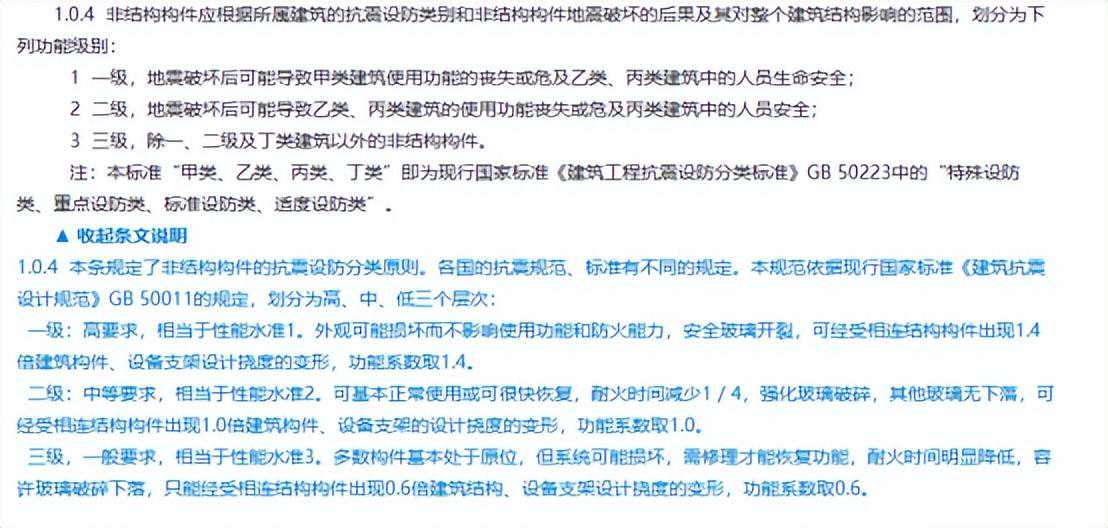

拓展部分：功能级别的概念类似于建筑安全等级
5.烧结多孔砖的强度等级由不宜低于变为不宜低于Mu10

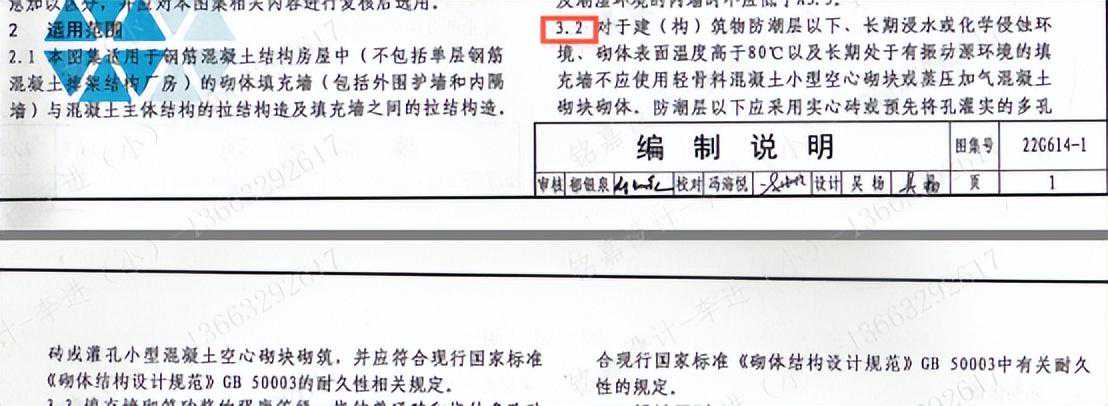

6.新增3.2条，建筑物防潮层以下用采用实心砖或者灌孔的

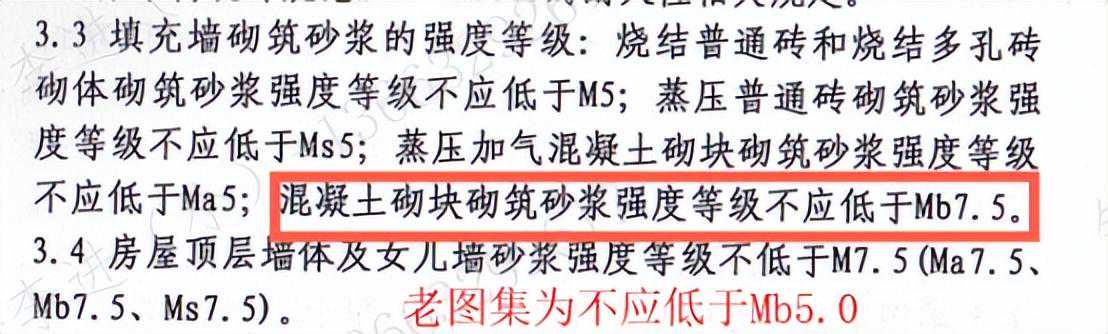

7.混凝土砌块砌筑砂浆强度等级最小限制修改
8.新增3.4、3.5条，影响屋顶墙体及女儿墙砂浆强度等级（影响总说明？）

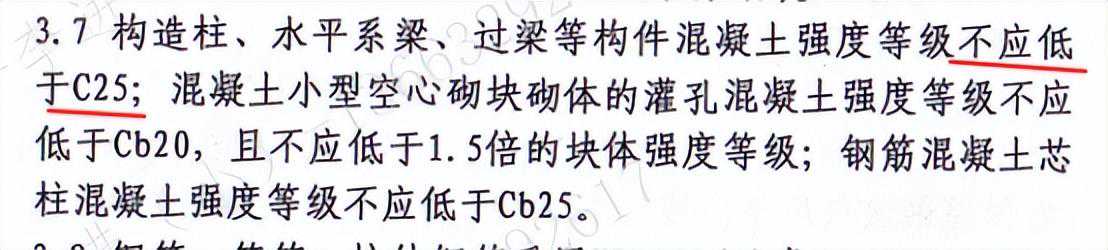

9.构造柱及过梁混凝土强度等级要求变为不低于C25
10.钢筋要求变化，比如：构造住不能用二级
钢
11.预埋件锚板、锚筋及母材混凝土强度要求变化

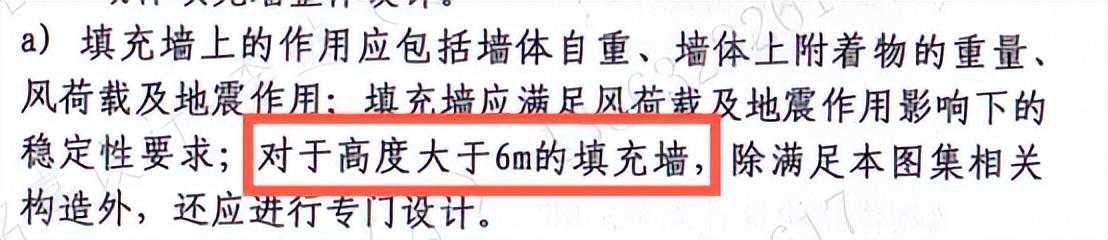

12.对于高大的填充墙进行了量化

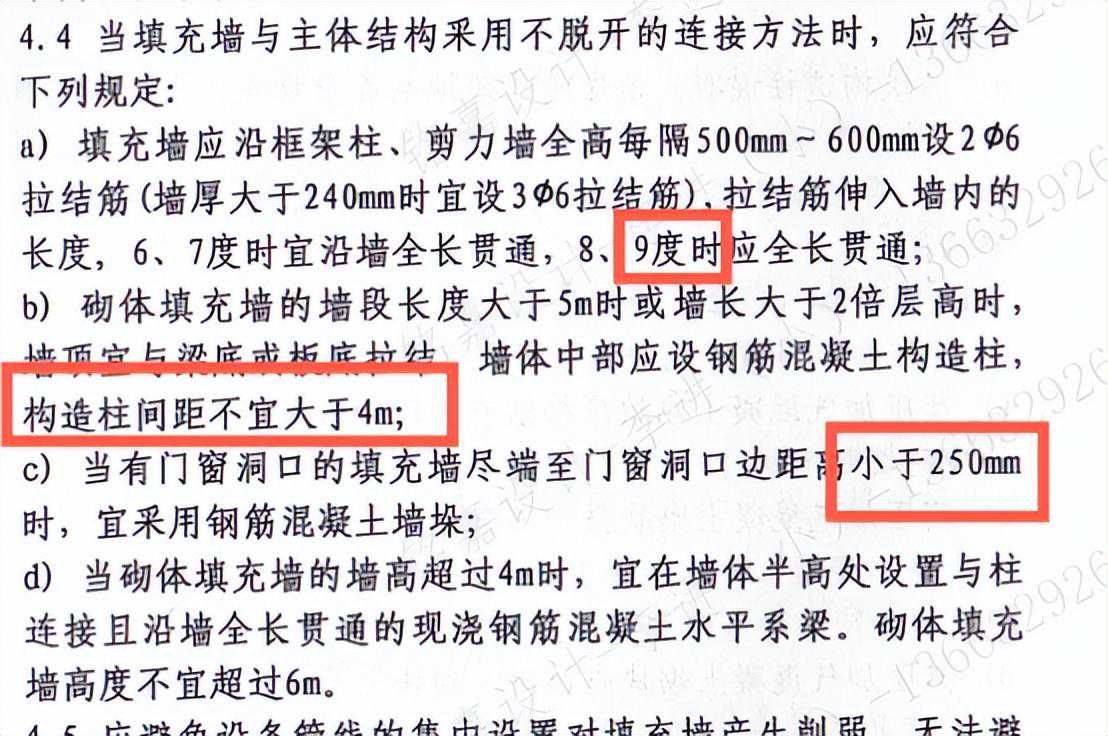

13.增加用于9度的要求，构造柱间距要求，修改有门窗填充墙尽端到门洞后距离要求
14.新增:应避免设备管线的集中设置对填充墙产生削弱

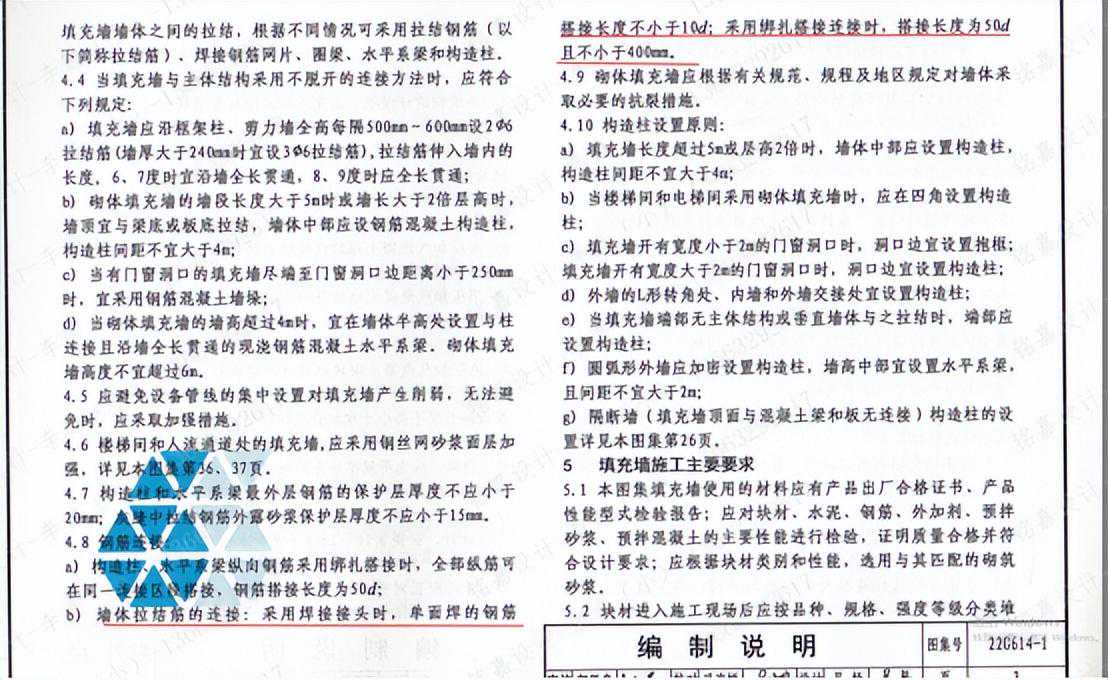

15.墙体拉结筋采用搭接连接时，搭接长度修改为50d

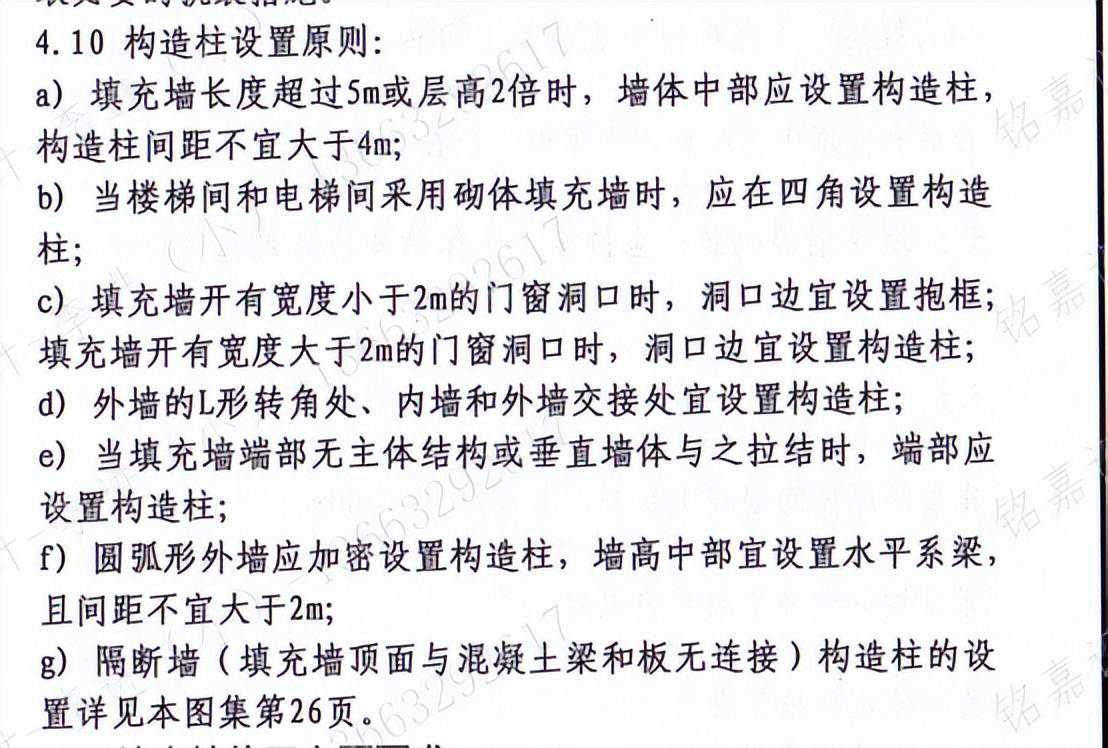

16.新增构造柱设置原则
单位总说明满足图集要求，图集额外说了圆弧形外墙和隔断墙

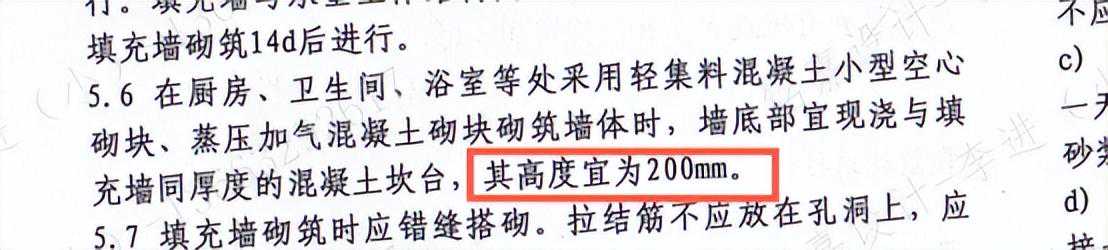

17.厨房卫生间反坎高度为200mm

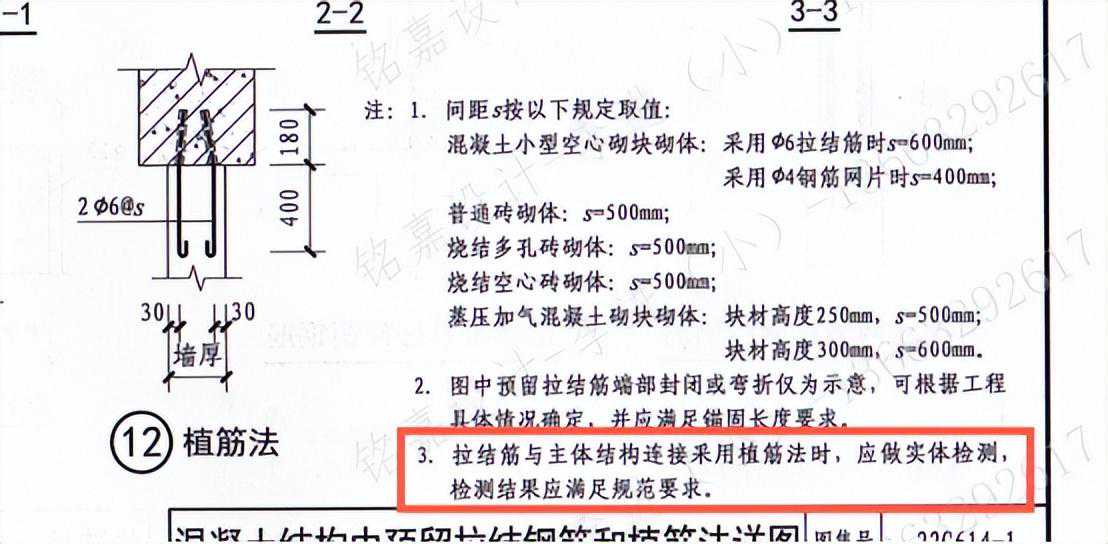

18.新增墙体拉结筋植筋做法

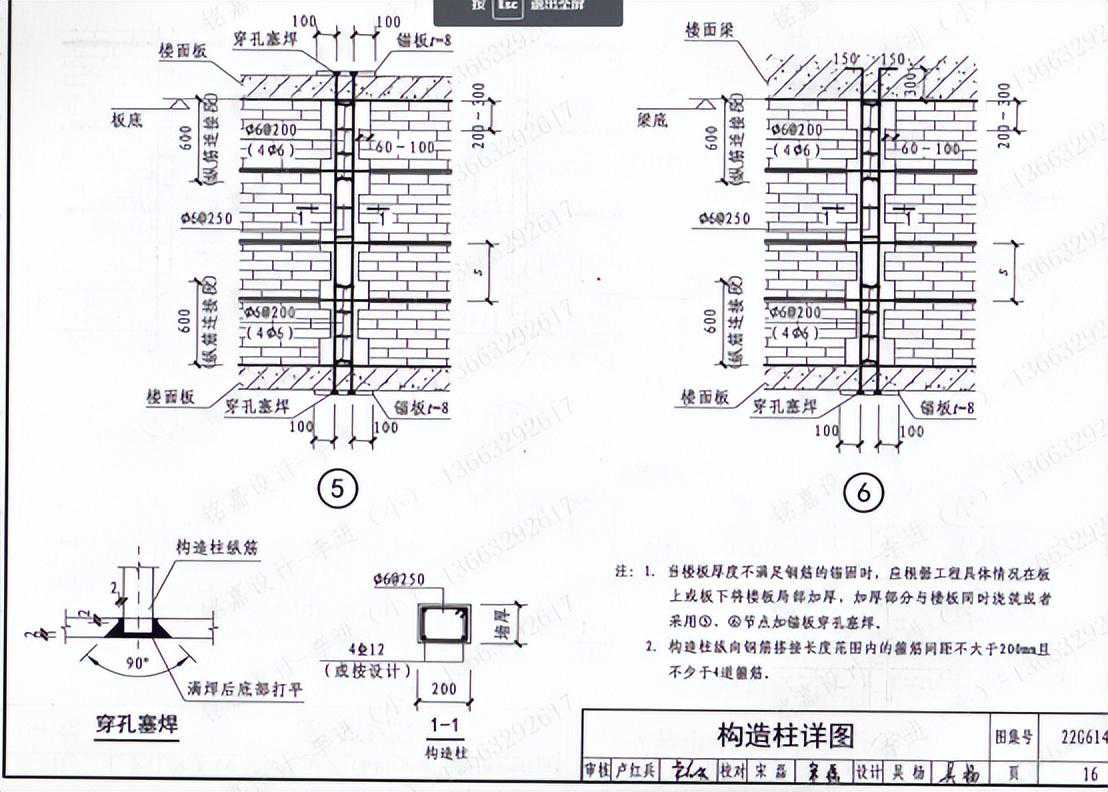

19.新增构造柱与楼板相连做法（穿孔塞焊）

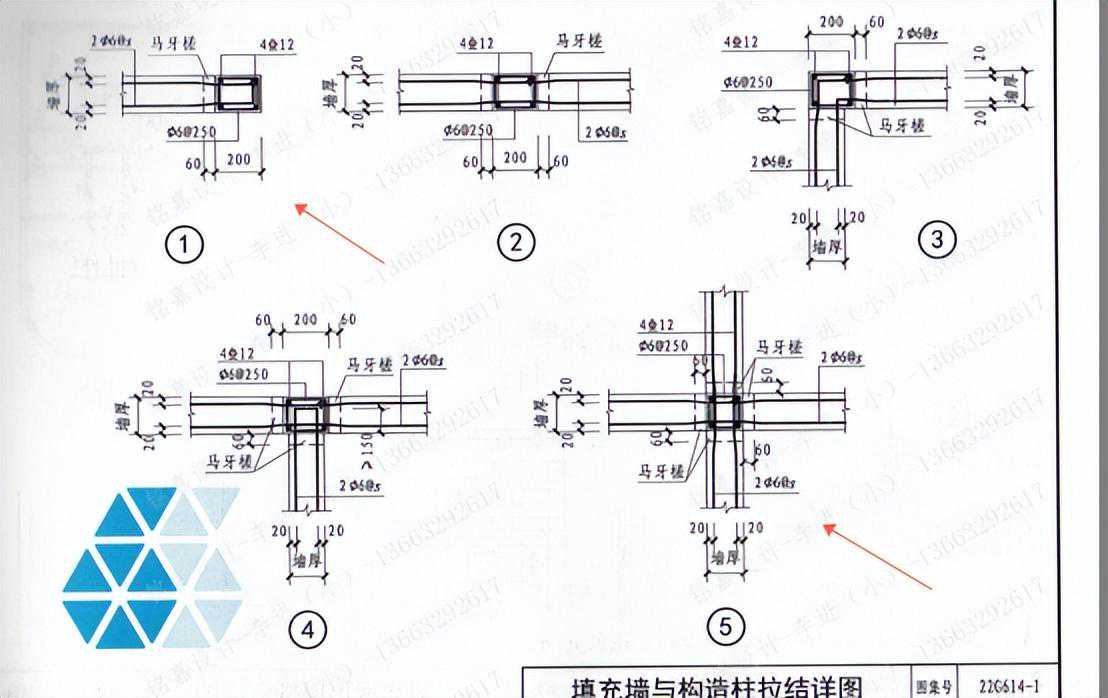

20.新增两种填充墙与构造柱的拉结详图（避让关系是一样的）

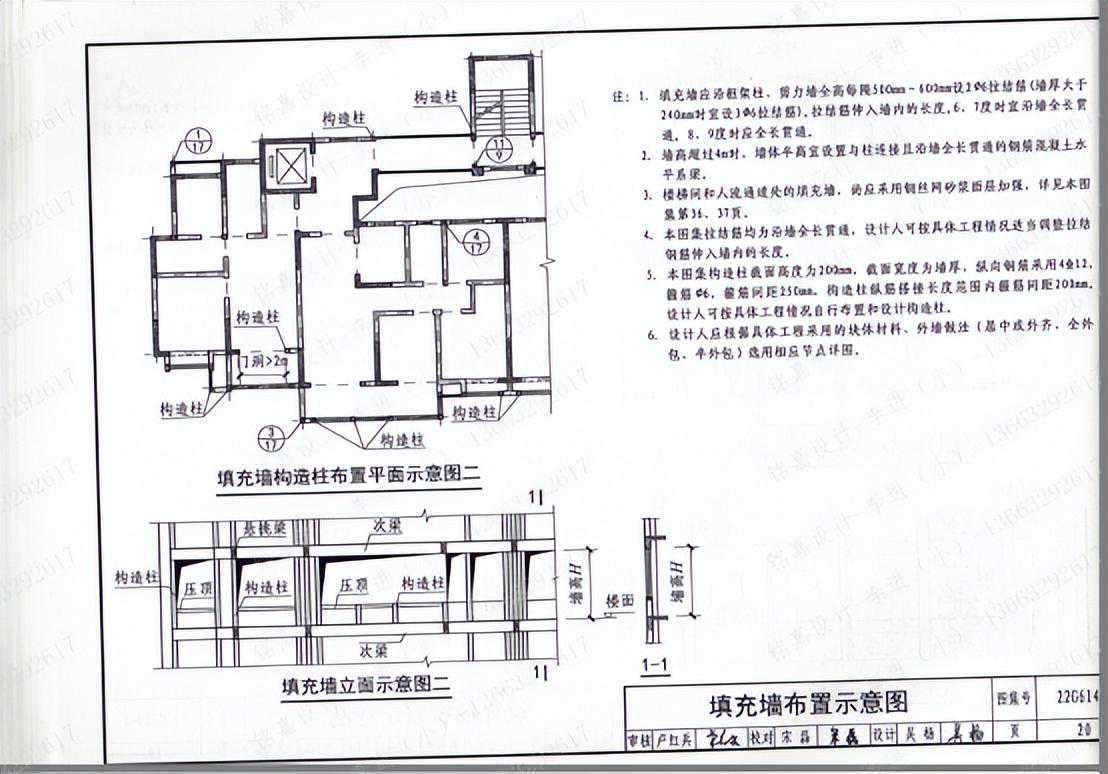

22.新增剪力墙结构中填充墙布置示意图

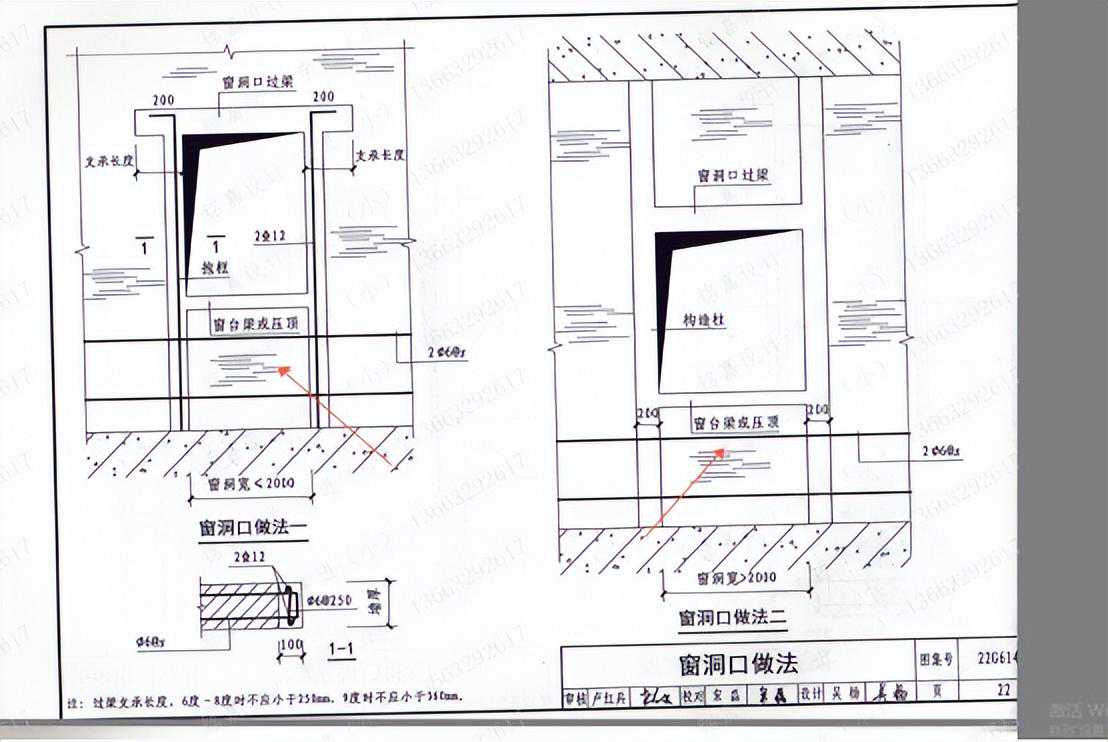

23.增加窗户洞口做法（老图集只有门洞口做法）
24.增加过梁最小支承长度要求

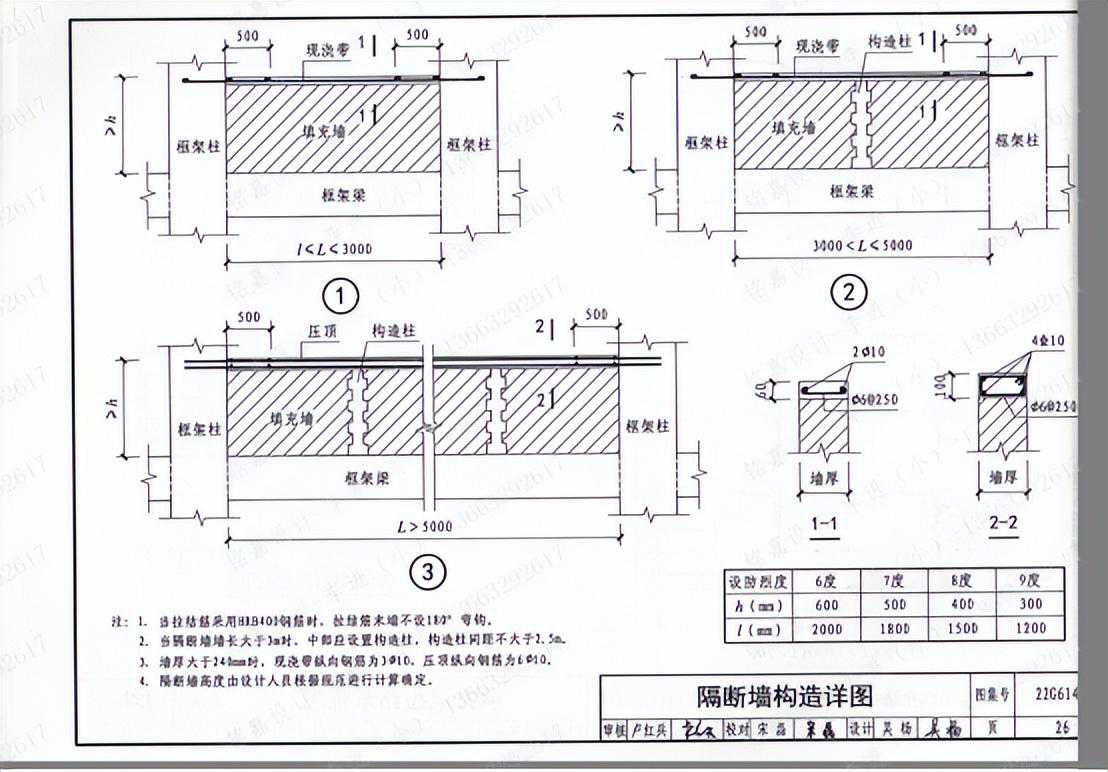

25.增加间隔墙构造详图

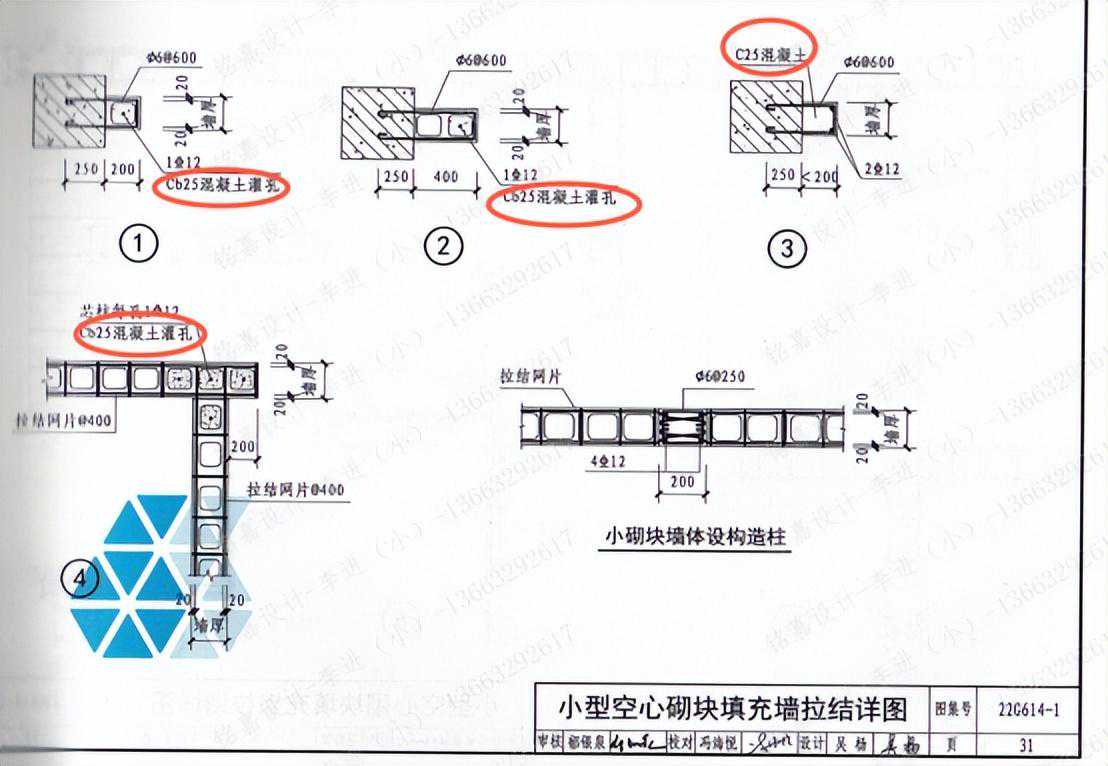

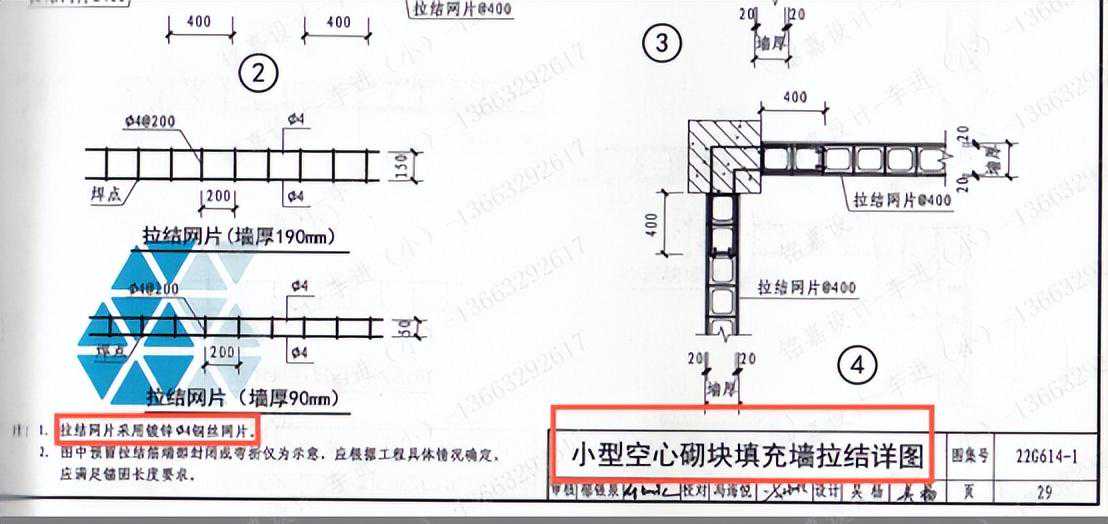

26.注明小型空心砌块填充墙拉结网片的钢筋直径为4
27.灌孔混凝土强度提高

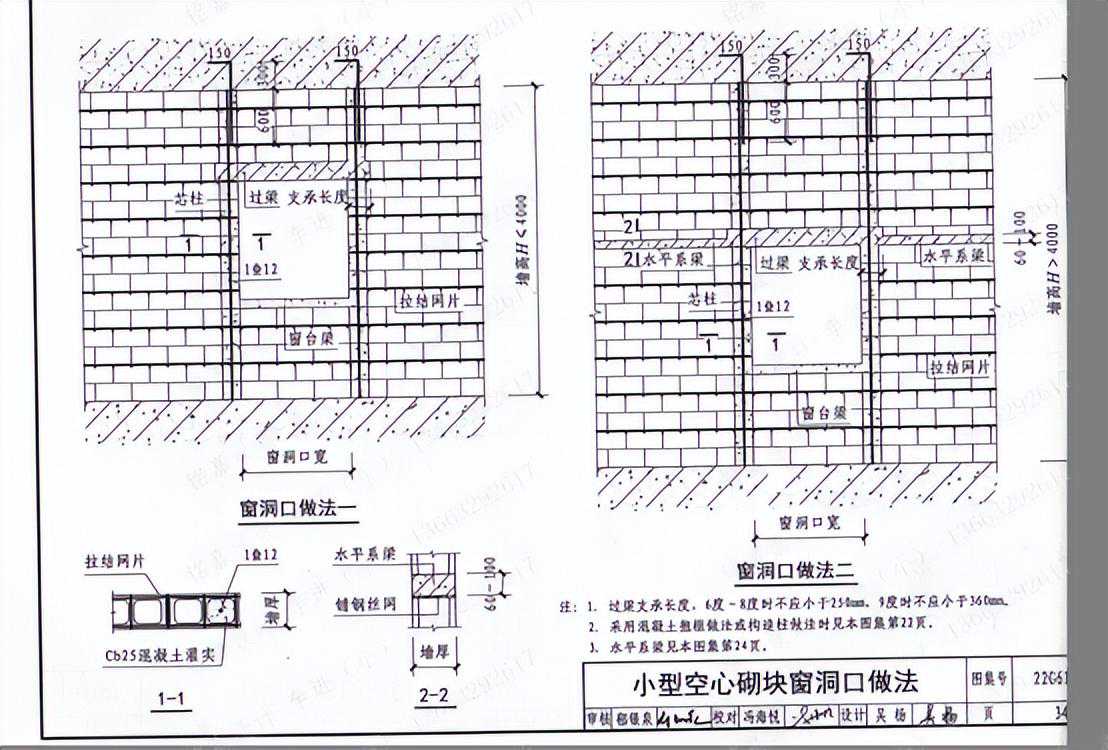

28.新增小型空心砌块窗洞口做法
29.反坎混凝土强度提高
图集简介
本图集适用于钢筋混凝土结构房屋中（不包括单层钢筋混凝土排架结构厂房）的砌体填充墙（包括外围护墙和内隔墙）与混凝土主体结构的拉结构造及填充墙直剪的拉结构造。
本图集不适用于夹心墙。

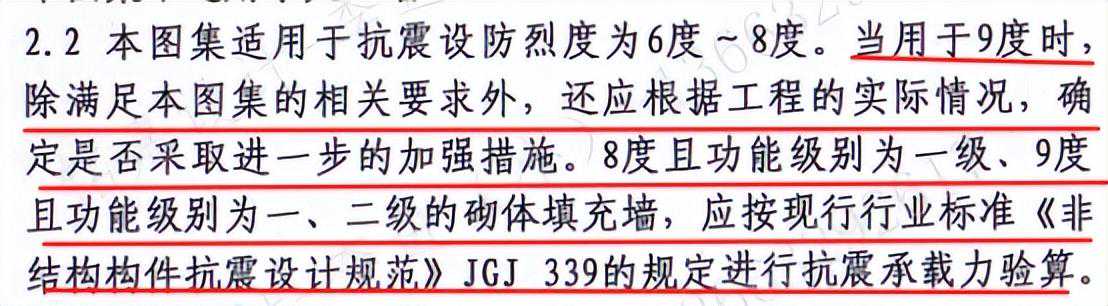

本图集适用于抗震设防裂度为6度~8度。当用于9度时，除满足本图集的相关要求外，还应根据工程的事迹情况，确定是否采取进一步加强措施。8度且工鞥呢级别为一级、9度且功能级别为一、二级的砌体填充墙，应按现行行业标准《非结构构件抗震设计规范》JGJ339的规定进行抗震承载力验算。
本图集适用的环境类别为1/2类，用于2类环境类别时应对链接钢筋、铁件、预埋件等进行防腐防锈处理。
材料要求
填充墙宜采用轻质砌体材料。填充墙砌体材料的强度等级应符合下列规定。
混凝土小型空心砌块（简称小砌块）强度等级不应低于，用于外墙及潮湿环境的内墙时不应低于MU5；全烧结陶粒保温砌块仅用于内墙（不得用于外墙），其强度等级不应低于、密度不应大于800Kg/m³
烧结空心砖的强度等级不应低于,用于外墙及潮湿环境的内墙时不应低于MU5。
烧结多孔砖的强度等级不宜低于MU10。

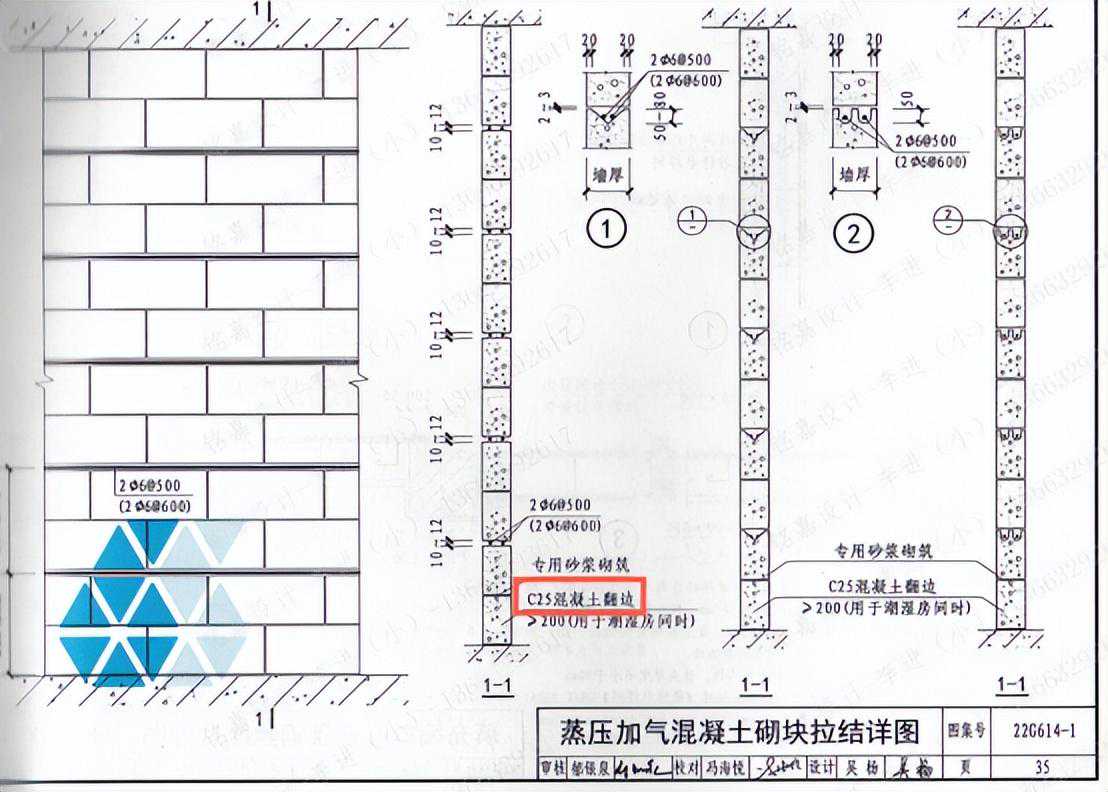

蒸压加气混凝土砌块的强度等级不应低于,用于外墙及潮湿环境的内墙时不应低于
对于建(构)筑物防潮层以下、长期浸水或化学侵蚀环境、砌体表面温度高于80℃以及长期处于有振动源环境的填充墙不应使用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌体。防潮层以下应采用实心砖或预先将孔灌实的多孔砖或灌孔小型混凝土空心砌块砌筑,并应符合现行国家标准《砌体结构设计规范》GB50003的耐久性相关规定。
填充墙砌筑砂浆的强度等级:烧结普通砖和烧结多孔砖砌体砌筑砂浆强度等级不应低于M5;蒸压普通砖砌筑砂浆强度等级不应低于Ms5;蒸压加气混凝土砌块砌筑砂浆强度等级不应低于Ma5;混凝土砌块砌筑砂桨强度等级不应低于。
房屋顶层墙体及女儿墙砂浆强度等级不低于（、、）
填充墙砌筑砂桨宜采用预拌砂桨或干混砂浆。
室内地坪以下及潮湿环境应采用水泥砂浆、专用砂浆;蒸压加气混凝土砌块砌体应采用专用砂浆砌筑。
构造柱、水平系梁、过梁等构件混凝土强度等级不应低于C25;混凝土小型空心砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级;钢筋混凝土芯柱混凝土强度等级不应低于Cb25。
钢筋：箍筋、拉结钢筋采用HPB300或HRB400;水平系梁、圈梁主筋采用HPB300或HRB400;构造柱和芯柱主筋采用HRB400
预埋件：预埋件锚板宜采用Q235、Q355级钢，锚筋应采用HRB400或HPB300钢筋，严禁采用冷加工钢筋。设置预埋件的结构构件，混凝土强度等级不应低于C25。
焊条：焊条的型号为，并应符合现行行业。标准《钢筋焊接及验收规程》JGJ18的规定。
若实际工程中必须采用蒸压粉煤灰普通砖、蒸压灰砂砖作为填充墙砌体材料时，可参照本图集的有关内容，并应符合现行国家标准《砌体结构设计规范》GB50003中有关耐久性的规定。
