一、空调电脑板上保险丝管维修
作用：过电流保护。
故障现象：
1.显示屏（指示灯）不显示；
2.遥控不开机；
3.使用应急开关不开机
检查检测：
1、观察：保险丝管炸裂或保险丝管熔断（同时观察压敏电阻是否因过高电压短路保护）
2、断电后，用万用表欧姆档，选择R*1Ω量程测量其通断情况。
使用工具：镊子、尖钳子，万用表
维修方法：使用镊子将保险丝管取下，将新保险管更换后且接触良好，并用万用表测量导通方可。
◇注意事项：
1、若保险丝管炸裂，压敏电阻爆裂，说明电压过高。不要先盲目更换保险丝管，用万用表测量电源电压恢复正常后再更换。
2．若保险丝管熔断，同样先不要更换保险丝管，要排除大电流或短路故障部件后再更换相符规格的保险丝管。
引起保险丝管熔断的常见原因有：
过高电压、大电流、室内、外风机电机、变压器、四通阀线圈、电磁阀线圈、开关变压器等绕组短路、整流桥短路、电抗器绕组对地短路、滤波电解电容失效、电源电路中的开关三极管、二极管击穿短路、DC310V供电电路故障等器件损坏造成。
二、空调电脑板光藕可控硅维修

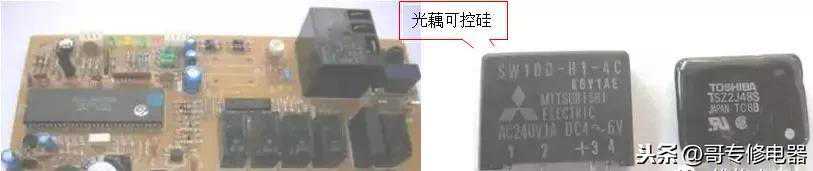

光藕可控硅介绍：光藕可控硅在电脑板上用符号SR或PC标注（图中为日本三菱产SW1DD-H1-4C型号光藕可控硅）
作用：用于对室内风机电机的调速和开关；对外风机电机的开关。
故障现象：
1、通电室内、室外风机即运转；
2、遥控开机室内、室外风机不运转
检查检测：
1、观察：光藕可控硅是否烧裂。
2、用万用表测量，直流档检测光藕可控硅的输入控制端有+5V直流电压；再用万用表交流档检测光藕可控硅的电机供电输出控制端（双向可控硅输出端）与零线N端子，内塑封电机应有交流约80-170V电压输出。
3、用万用表测量电阻值掷欧姆档，量程一般选择为R*100Ω或R*1KΩ，以日本三菱产SW1DD-H1-4C和东芝产TSZ2J48S光藕可控硅检测方法为例：可控硅的1和2管脚为强电控制端，检测正反向电阻值为无穷大。
3和4管脚为光电二极管，（3脚为光电二极管的正极接+5V；4脚为负极经主芯片CPU脉冲信号控制，）检测正向电阻值约为20KΩ左右，（根据万用表的型号以及万用表的内阻和选择量程不同，检测的正向电阻值有差异，仅供参考！）反向电阻值约为无穷大。
4、用万用表测量电阻值，掷欧姆档，量程一般选择为R*100Ω或R*1KΩ，以日本东芝产TLP3526和TSA3100J光藕可控硅检测方法为例：（器件外观见图）
TLP3526器件：为双排列直插式引脚，通常2和3管脚为光电二极管，2脚为正极，3脚为负极。检测其正向电阻值约为32KΩ，反向电阻值为无穷大。11和13管脚为双向可控硅是强电控制端（电机绕组供电控制端）检测其正反向电阻值为无穷大。（采用MF30型万用表测量）
TSA3100J器件：为单排列直插式引脚，通常9和10管脚为光电二极管，9脚为正极，10脚为负极。检测其正向电阻值约为32KΩ，反向电阻值为无穷大。1和4管脚为双向可控硅是强电控制端（电机绕组供电控制端）检测其正反向电阻值为无穷大。
使用工具及材料：
万用表，电烙铁，吸锡器，镊子，焊锡丝。
维修方法：
使用电烙铁将光藕可控硅从电脑板上取下，再将新可控硅用烙铁焊上。
注意事项：
1、焊接快速，不能将可控硅烧坏
2、更换前先检测电机运转电容是否失效，电机是否卡住，电机绕组断、短路或对外铁壳是否短路漏电！
三、电脑板L7805三端稳压器工作原理及检测维修
作用：将整流、滤波后的大于8V以上直流电压，输入到7805三端稳压器的1和2脚后，经稳压后，由2和3脚输出稳定不变的+5V直流电压。符号；RG、V、IC。
结构：7805三端稳压器由恒流源、放大电路、调整管三部分组成。7805三端稳压器当输入电压变动时，输出电压保持不变。7805三端稳压器的1脚为输入端；2脚为公共端（接地负极端）；3脚为输出端（输出+5V直流电压）。
室内机常见故障：
1、显示屏不显示或指示灯不亮；
2、遥控不开机；
3、使用应急开关不开机；
4、室内电脑板上无+5V电压输出。
室外机常见故障：
1、室外机不工作（定、变频机型室外机有开关电源电路和通讯电路）故障报警：通讯故障；
2、室外电脑板上无+5V电压输出。
检测方法：用万用表掷直流档；量程选择0-50V；检测7805三端稳压器的输入端1脚与2脚间应有约30V以下，8V以上的直流电压，输出端2脚与3脚间应有+5V直流电压。用万用表掷欧姆档；量程选择R*1Ω或R*10Ω档；对7805三端稳压器的1脚、2脚、3脚分别正反表笔检测电阻值应大于几十欧姆以上为正常。（在路检测排除其他外围元器件的旁路电阻以准确判断）也可以用手感觉7805是否发烫。
维修方法：用电烙铁将7805三端稳压器从电脑板上取下，再将新7805稳压管用烙铁焊上。
四、室内外风机电容及电解电容检测与维修
作用：

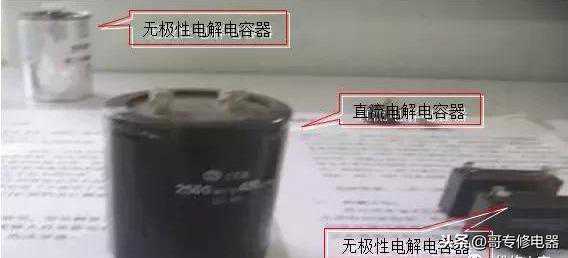

储能、启动、移相、（滤波、隔离直流、耦合）符号；C表示；空调器所使用的电容主要有两种，即电解电容与无极电容两种。
无极电容主要用于启动补偿（功率因数）。
电解电容主要用于滤波升压。
风机运转电容和电解电容器的检修方法：
切断电源，取下连接电容器两端的接线，电容器放电（电容器不放电，带电测量会损坏仪表）。对于风机电容和压机电容，放电后用万用表R*1K欧档测量,当表笔刚于电容器两接线端连接时，表针应有较大的摆动，慢慢回到接近无穷大的位置。如表针摆动不大，说明电容量较小，如表针回不到接近无穷大的位置，说明电容漏电严重，应更换。对于电解电容（主要用于变频机和定频机的虑波电容）应采用万用表R*1K欧档进行测量。万用表的型号不同，内阻大小，选择量程，表内的电池电压高低，都会对检测的同一电容的容量产生不同的影响）每个人员对自己所使用的表。应做到熟悉掌握对正常电容的检测参数心中有数，以准确判断故障电容。
常见故障：
1、室内、外风扇电机不转动；
2、室内外风扇电机转速慢；
3、开关电源电路输出直流电压低（变频机室外机310V直流电源电压输出过低，且已损伤功率模块）。
更换风机运转电容器及电解电容器的注意事项：
当用万用表检测耐压高、大容量电解电容器之前，必须将电容器进行放电，否则，会因电容器放电损坏仪表，直流电解电容器分为正极和负极之分，在更换直流电解电容器时，应注意不要将正负极性接错，以免造成电容器击穿造成事故。
五、二极管检测与维修

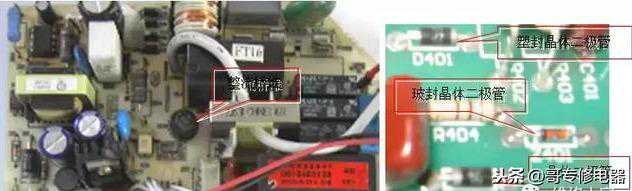

二极管在电脑板上用符号D标注。
作用：在空调电脑板控制电路中主要用于整流、开关、隔离等作用。
故障现象：
1.室内机显示屏不显示；
2.遥控不开机；
3.室内外机报通讯故障；
4.CT电流互感器检测电路故障；
检查检测：
用万用表选择欧姆档，量程范围R×1Ω(在路检测)，测二极管的引脚两端（以1N4007塑封整流二极管为例，二极管上的银色环一端为负极），二极管正向电阻值约为500欧姆，反向电阻值为无穷大为正常。
六、应急开关检测维修

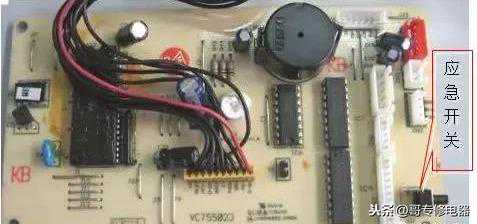

应机开关在电脑板上符号用SW表示；
作用：维修应急操作，强制制冷运行操作（用于冬季回收制冷剂）。
故障现象：
1、自动开关机；
2、用手按住应急开关无反应；蜂鸣器无声（触点失效）。
检查检测：断电后，用手指按住应急开关时，将万用表掷欧姆档，量程一般选择为R*1Ω档，用万用表测量应急开关的两端电阻值，（应急开关与接地之间的通断情况）其通断路情况，按住时电阻值应为0Ω，手指松开时电阻值应为无穷大。
使用工具及材料：万用表，电烙铁、镊子、焊锡丝。
维修方法：使用电烙铁将应急开关从电脑板上取下，再将新应急开关用烙铁焊上。
检修流程：
七、电流互感器故障与检修

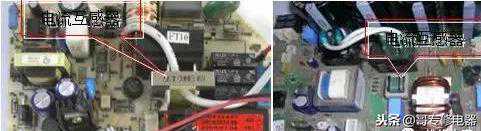

互感器在电脑板上用CT标注；
作用：用于检测整机或压缩机的电流异常保护。
故障现象：整机不工作；
1、压缩机不工作（压缩机卡缸、绕组短路、断路）过电流保护；
2、显示故障代码：CT电流互感器检测（压缩机）负载电流小、CT线圈断或电流异常。
检测方法：用万用表掷交流电压档；量程选择0-50V；测量次级升压线圈两端应有约10电压，掷欧姆档量程选择R*1Ω和R*10Ω档；检测升压线圈电阻值约为500欧姆左右，交流电主回路线应为零欧。
维修方法：使用电烙铁将互感器从电脑板上取下，再将新互感器用烙铁焊上。

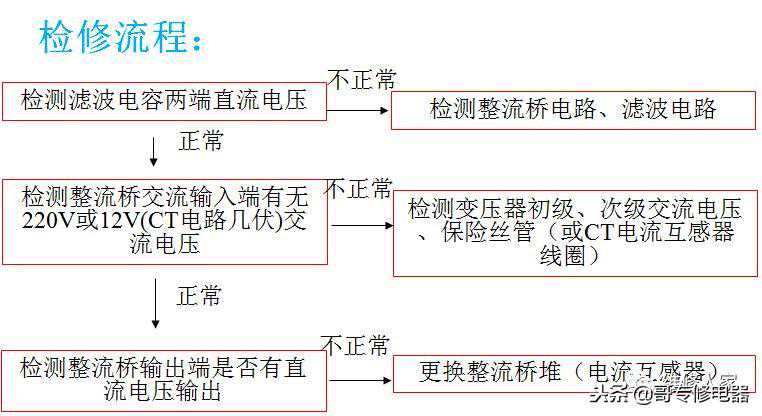

检修流程：
八、电源变压器损坏维修

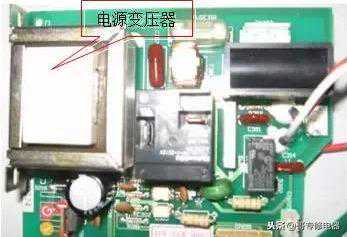

电源变压器在电脑板上用T标注；
作用：电源电压变换。
故障现象：
1、显示屏（指示灯）不显示
2、遥控不开机
3、使用应急开关不开机。
检查检测：
1、用万用表掷交流档，量程选择0-250V档，检测变压器初级绕组抽头端处有220V交流电压后确认电脑板已进电，再选择0-50V档测量变压器次级绕组抽头端处无12伏交流电压输出，多为变压器初级绕组断。多数变压器内部具有143℃可恢复性过热过流保护器，常温下应恢复正常。
2、用万用表欧姆档，测量初级、次级绕组是否断路（正常状态：初级数百欧姆，次级数欧姆）。注：有部分电源变压器因制造工艺或质量等原因，经常会出现通电后变压器因内阻大，造成发热严重，初级或次级绕组的电阻值变大，还会在发热或常温下绕组的电阻值比正常器件大，使输出电压和电流明显降低，带负载能力下降，造成供电+5V和+12V不足，空调死机现象，应更换变压器。
3、测量初级、次级绕组匝间短路或绕组对外壳短路时，绕组电阻值将会变小，短路严重时会烧毁保险丝管。
使用工具及材料：万用表、电烙铁、焊锡丝
维修方法：使用电烙铁将变压器从电脑板上取下，再将新变压器用烙铁焊上焊牢。
注意事项：
1、初级输入电压不能超过242伏和低于198V以下长时间工作；
2、排除次级输出回路以后电路器件是否有短路故障。
3、变压器初级，次级不能装反。
