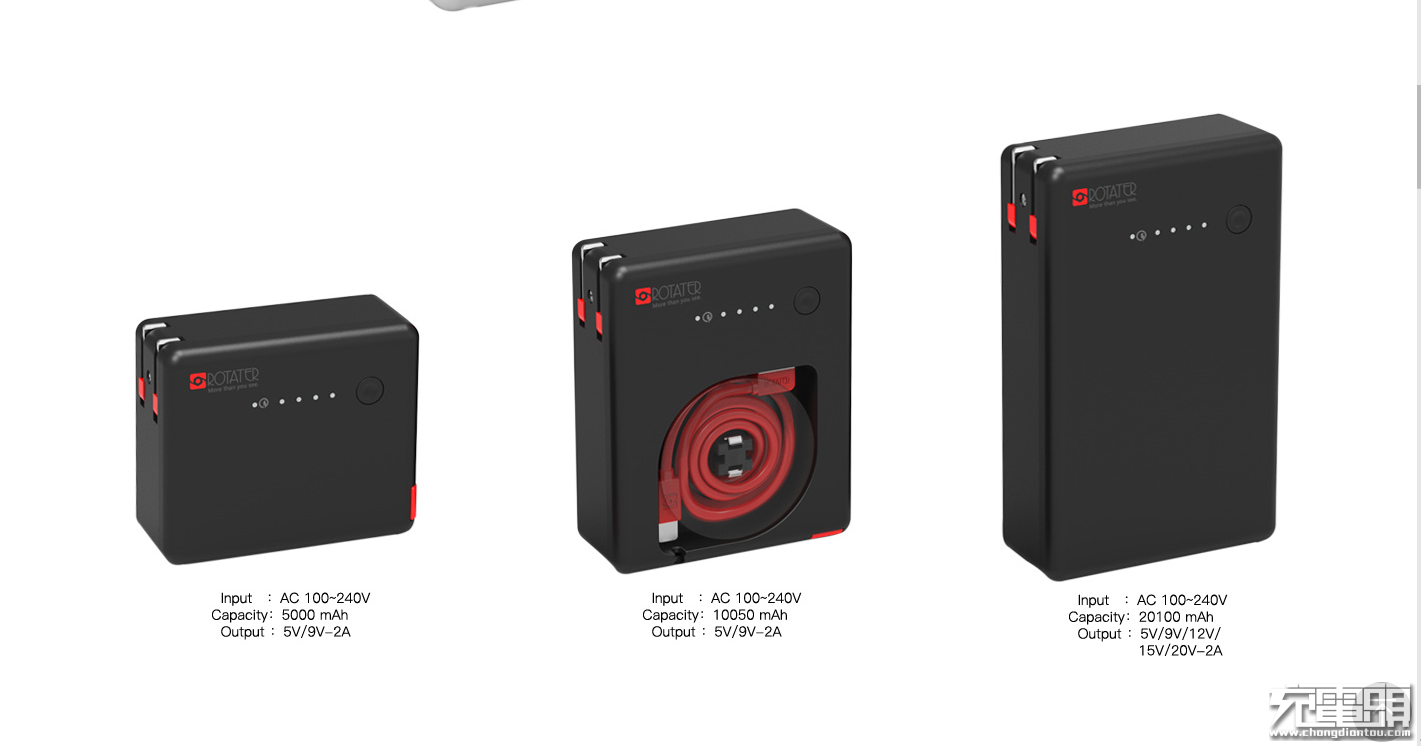

自上次评测罗盘超级充R3100之后，发现ROTATER超级充官网还有2款外观结构相近、没有内置罗盘的移动电源，容量分别是5000mAh和容量更大的20000mAh，估计量产之后上市销售会有黑白版本可供选择，本次拆解的是白色R2050款。
简单描述一下什么是超级充，超级充属于新型多合一智能数码产品，用简单明了的话说就是充电器和移动电源二合一，还有自带数据线三合一详细请看上次评测内容：插上智能的翅膀，ROTATER罗盘超级充评测。自带的好处就是平时使用不要再用充电器为移动电源补电了，超级充自带大功率充电器，可以选择优先为移动设备充电，充电时只要单击开关就能为外部设备充电，充满后自动为内置电芯充电，所以说还是很方便的。
一、外观

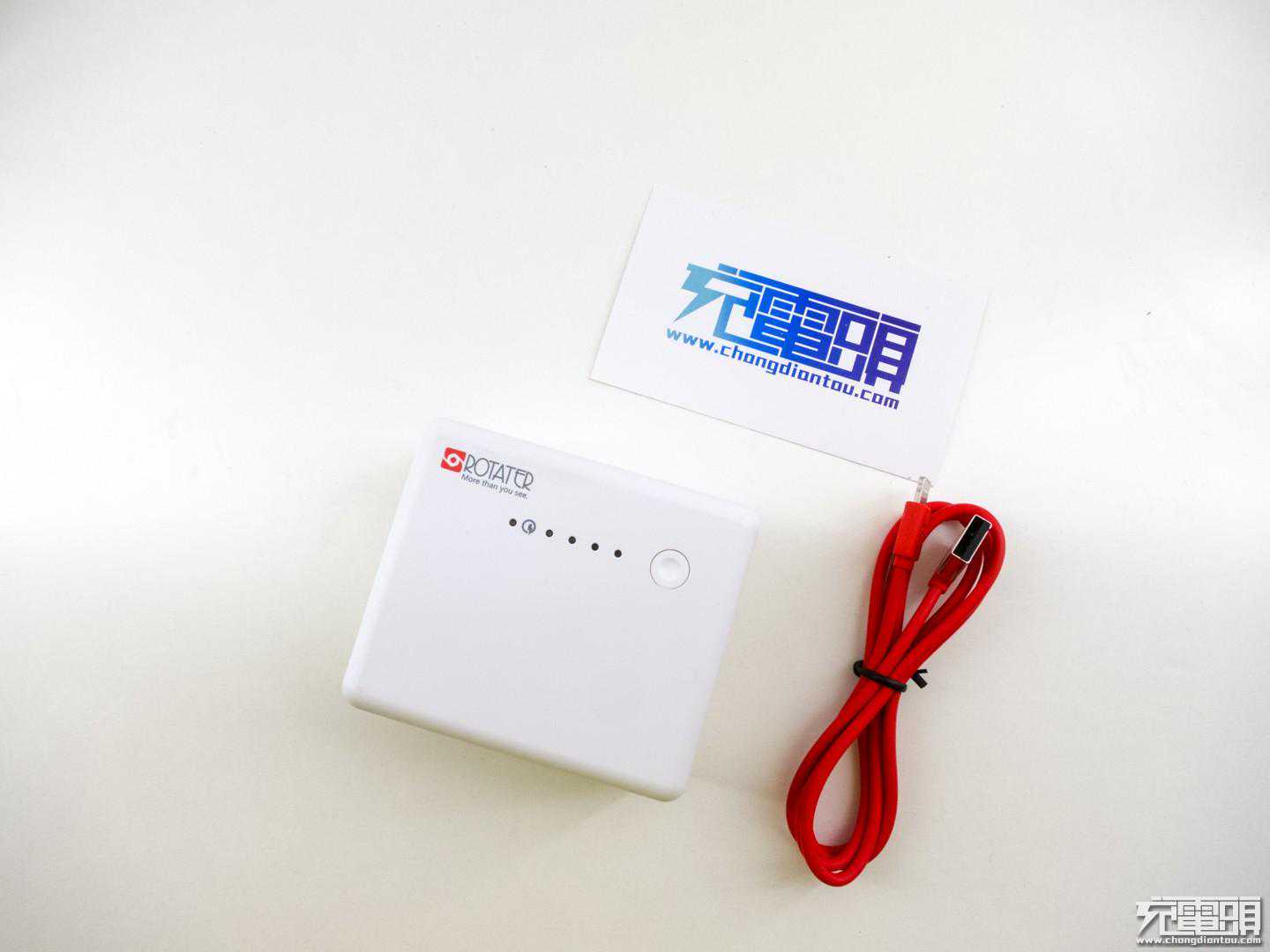

白色的产品主体，加一根二合一MicroUSBLightning的数据线，左上角ROTATER品牌LOGO，超级充电器（移动电源）本产品有黑白款色本次评测的是白色款。
先看配件，红色的数据线总长80cm。

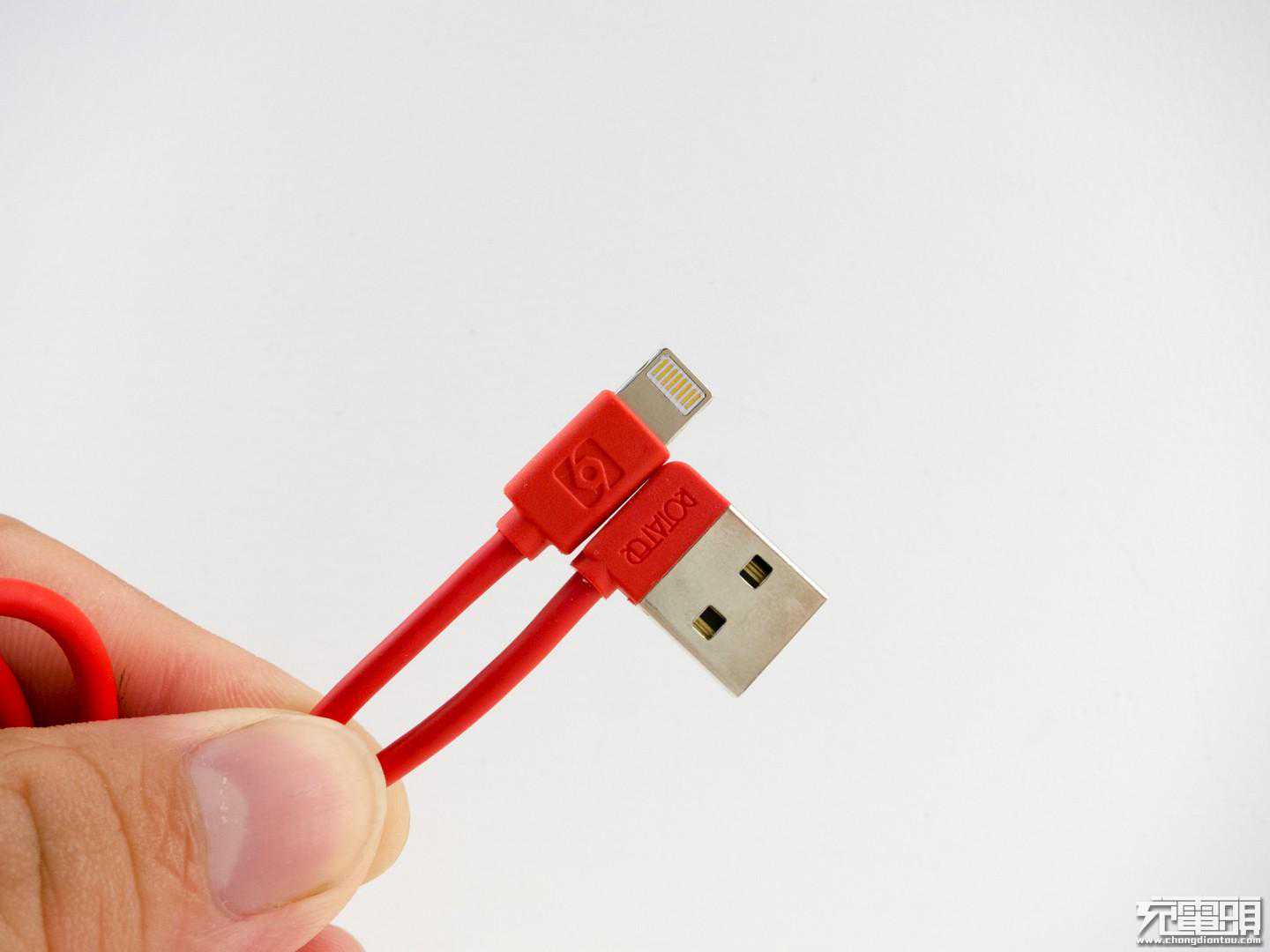

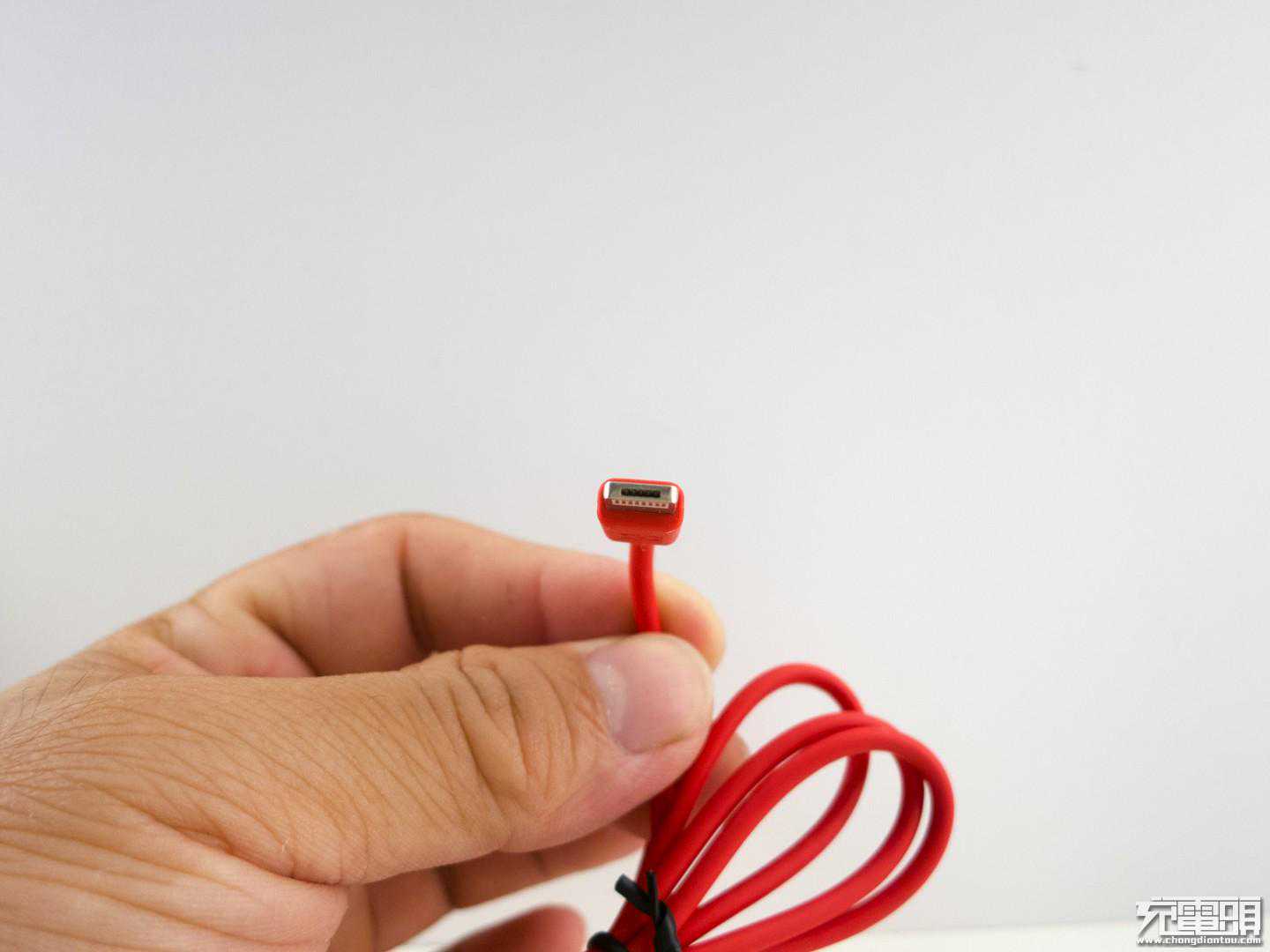

仔细看一下MicroUSBLightning这头，采用中空结构，我试了一下有点过紧手感不是太好。

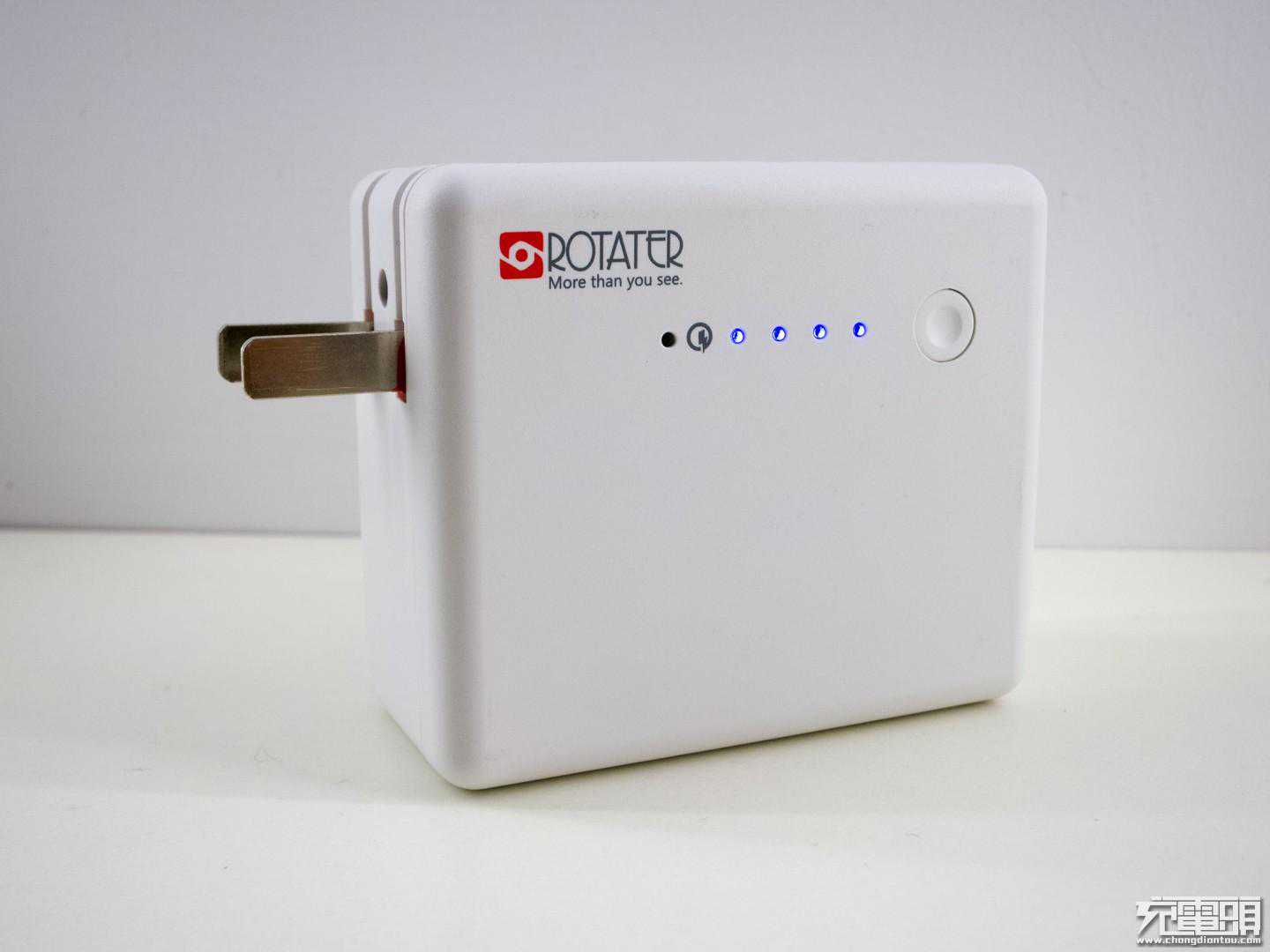

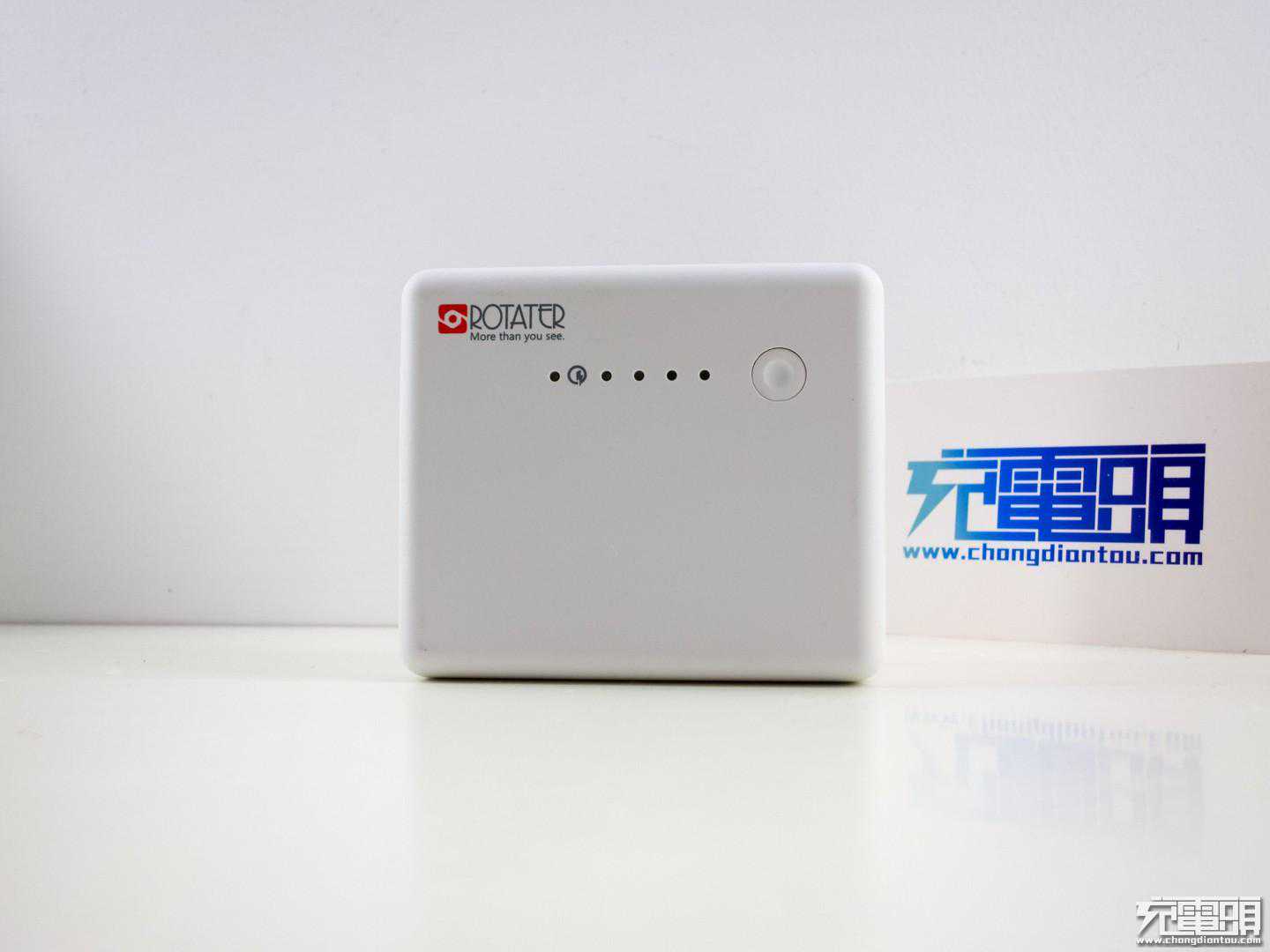

产品白色，方方正正的外型左上角有品牌LOGO，下面是LED灯加一个点动开关。

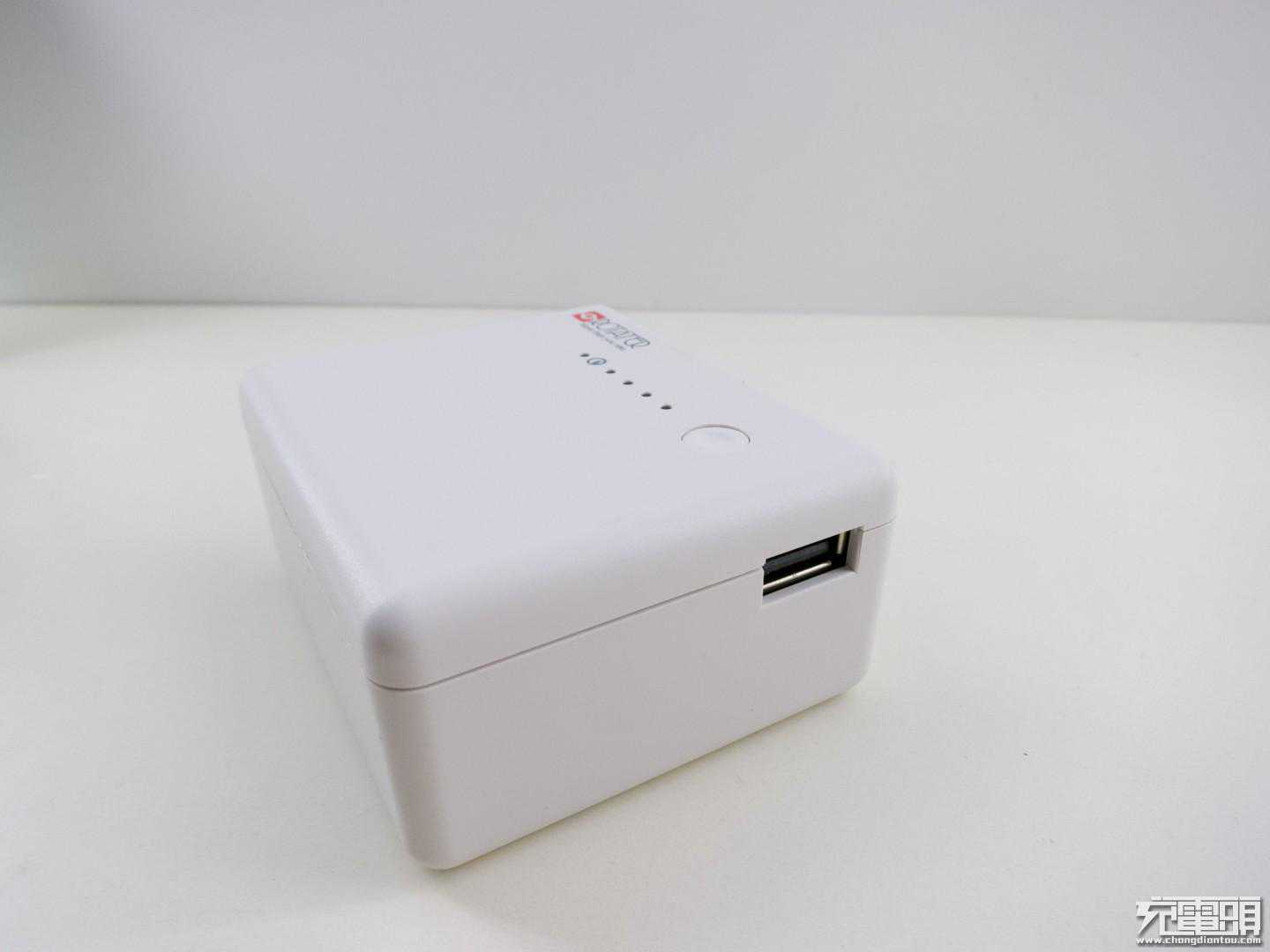

开关侧面是一个USB输出，全机只有一个输出口。

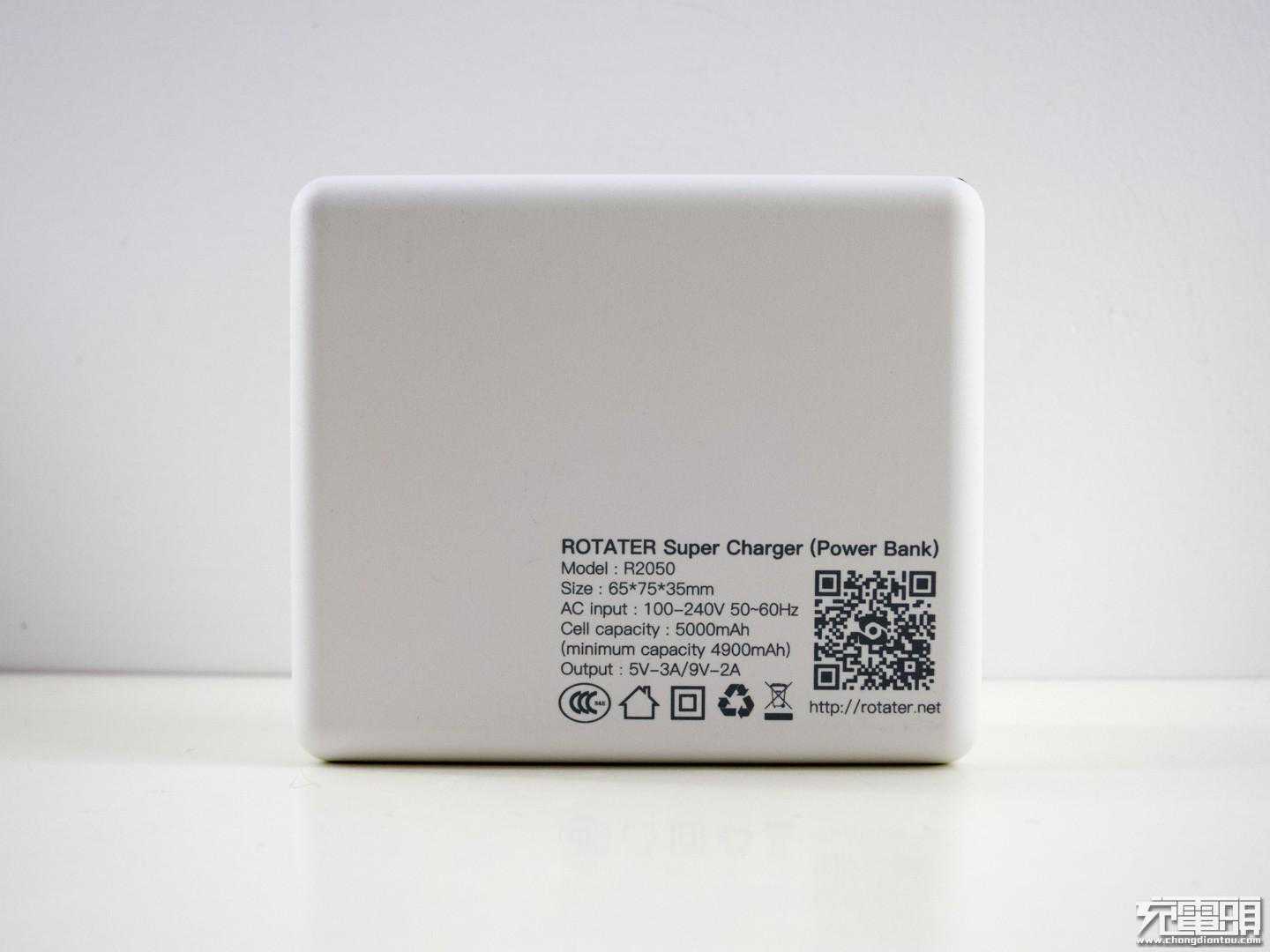

背面产品参数：ROTATER罗盘超级充电器（移动电源）
产品型号：R2050
产品尺寸：65*75*35mm
AC输入：100-240V50~60Hz
容量:5000mAh（最小4900mAh）
输出：5V/3A、9V/2A等。

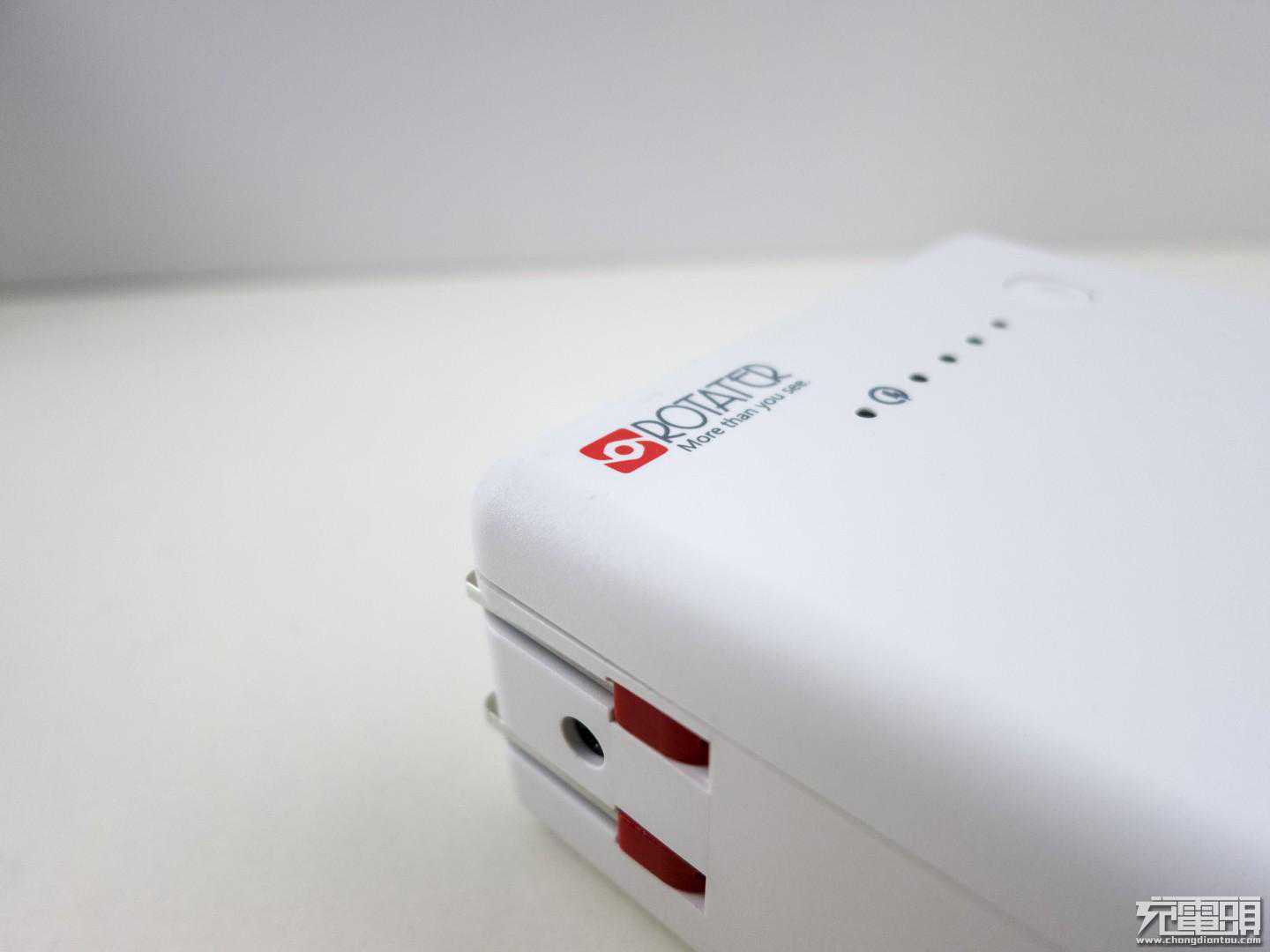

AC电源两孔插头，开合顺畅直接插排插就可以充电，轻按上面的开关蓝色LED灯亮起总共5颗，激活快充的时候QC标识的那个灯会亮起，另外四颗分别代表25%的电量。
超级充外壳表面类似磨砂处理，日常使用白色的壳体上不会粘有指纹而影响美观。

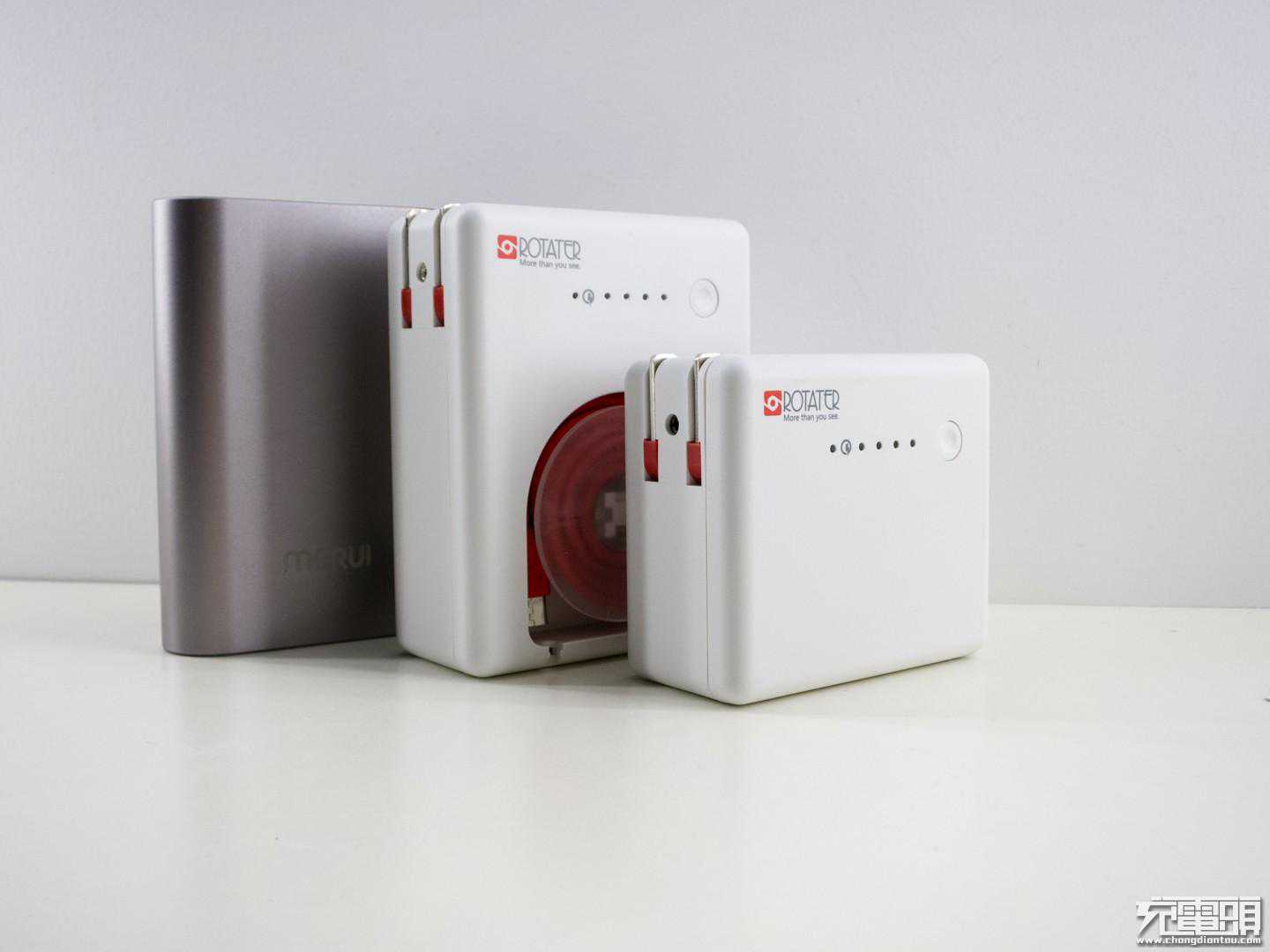

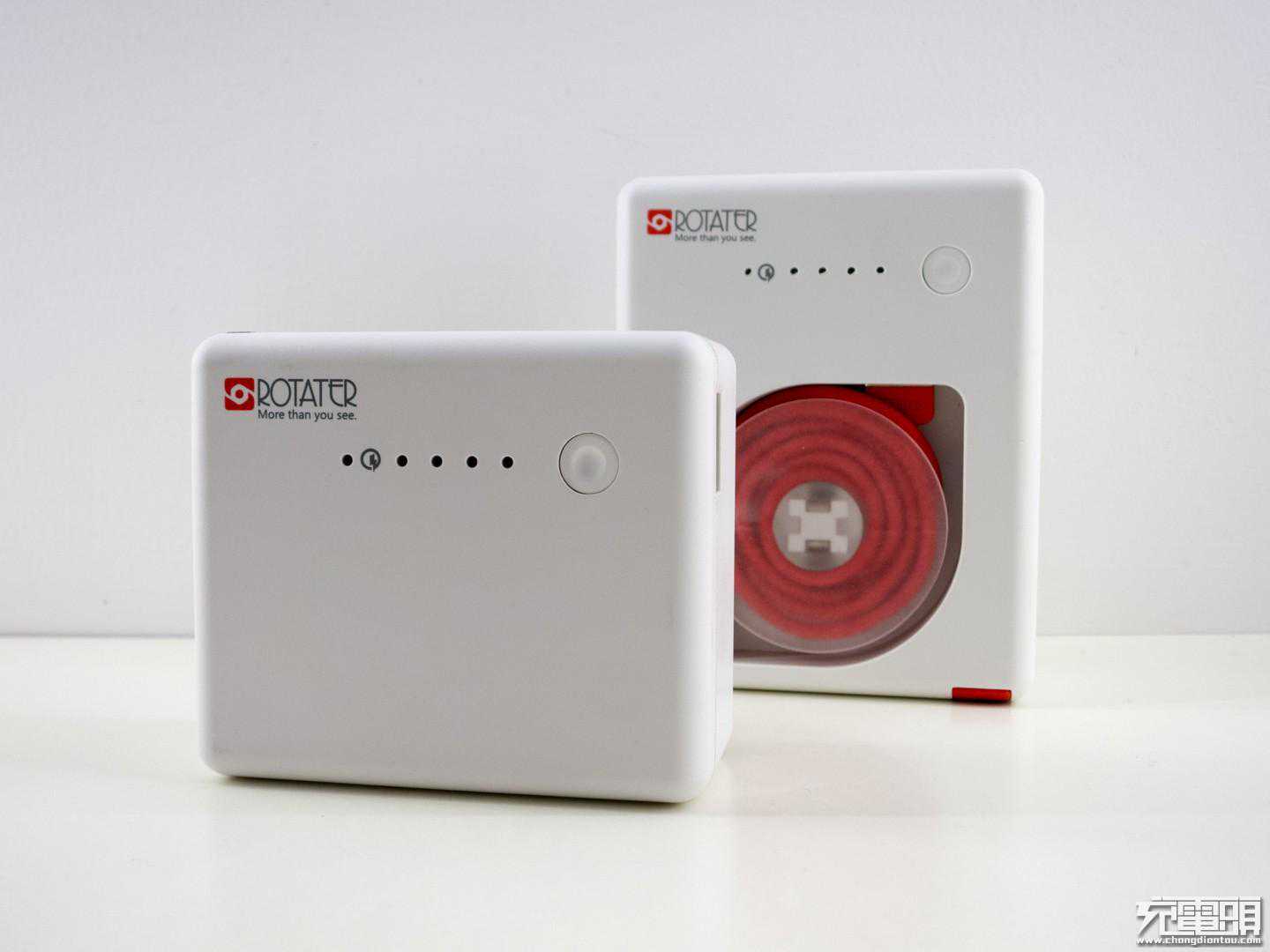

和他的老二哥对比，矮了一小半老大哥更加高大。
和我用的魔睿10000mAh移动电源对比，这个5000mAh的体积并不小，3.5cm的厚度确实不能和轻薄挂钩，不过这白色款挺让人喜欢的。

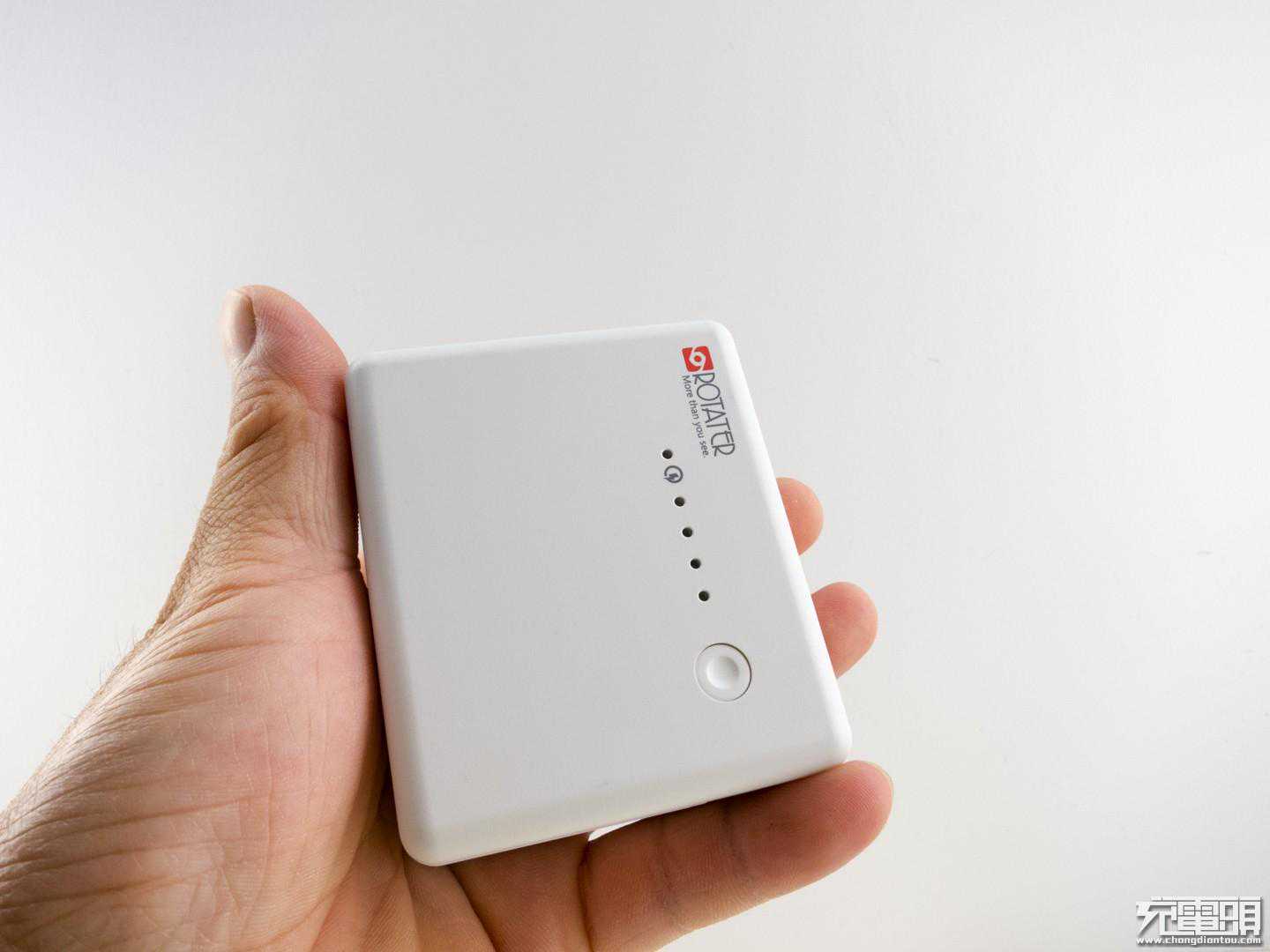

285.5g的超级充手感有点偏重，5000mAh确实是沉了点，多个自带充电器肯定轻不了。
二、测试

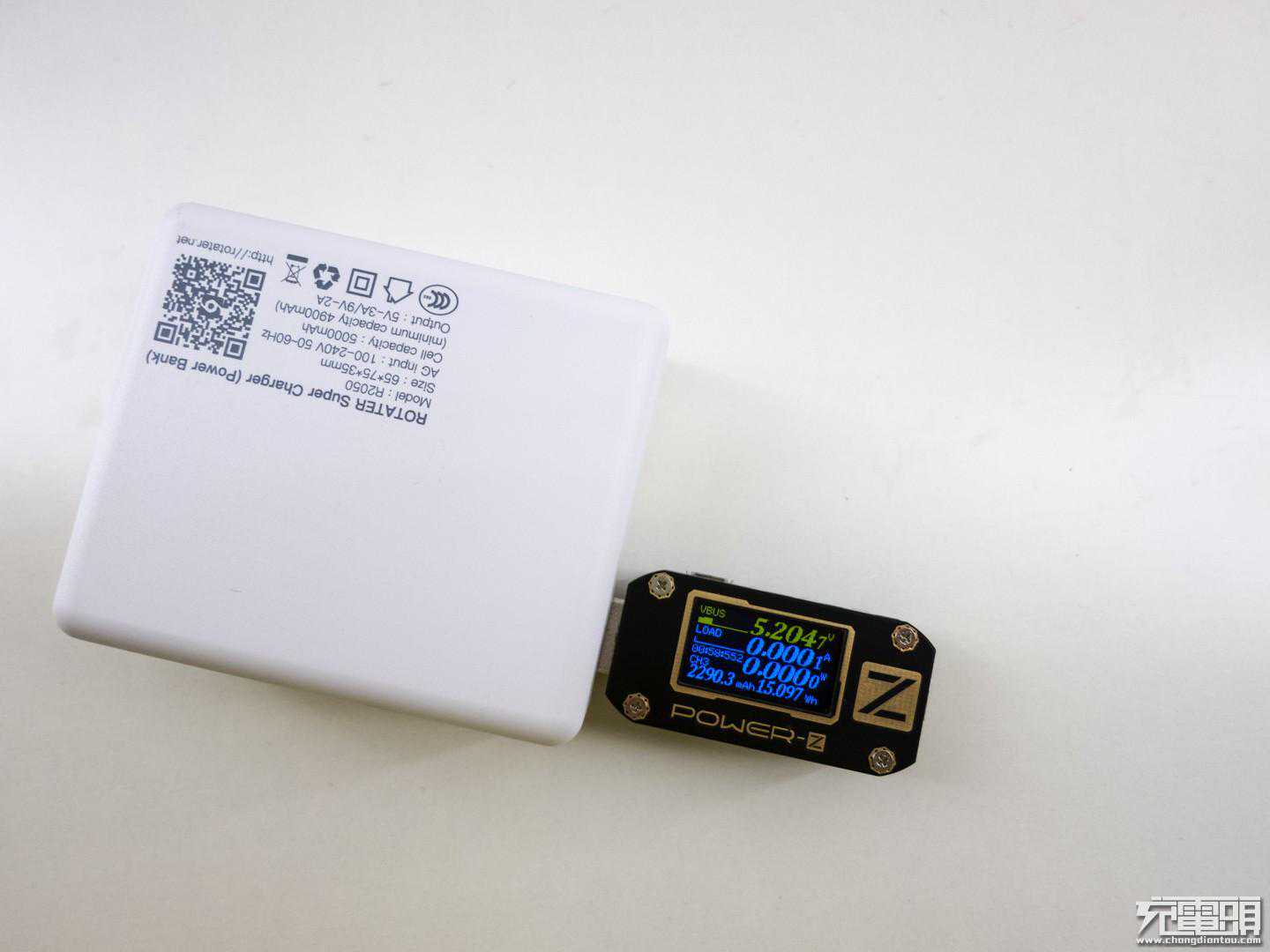

超级充空载电压5.204V。

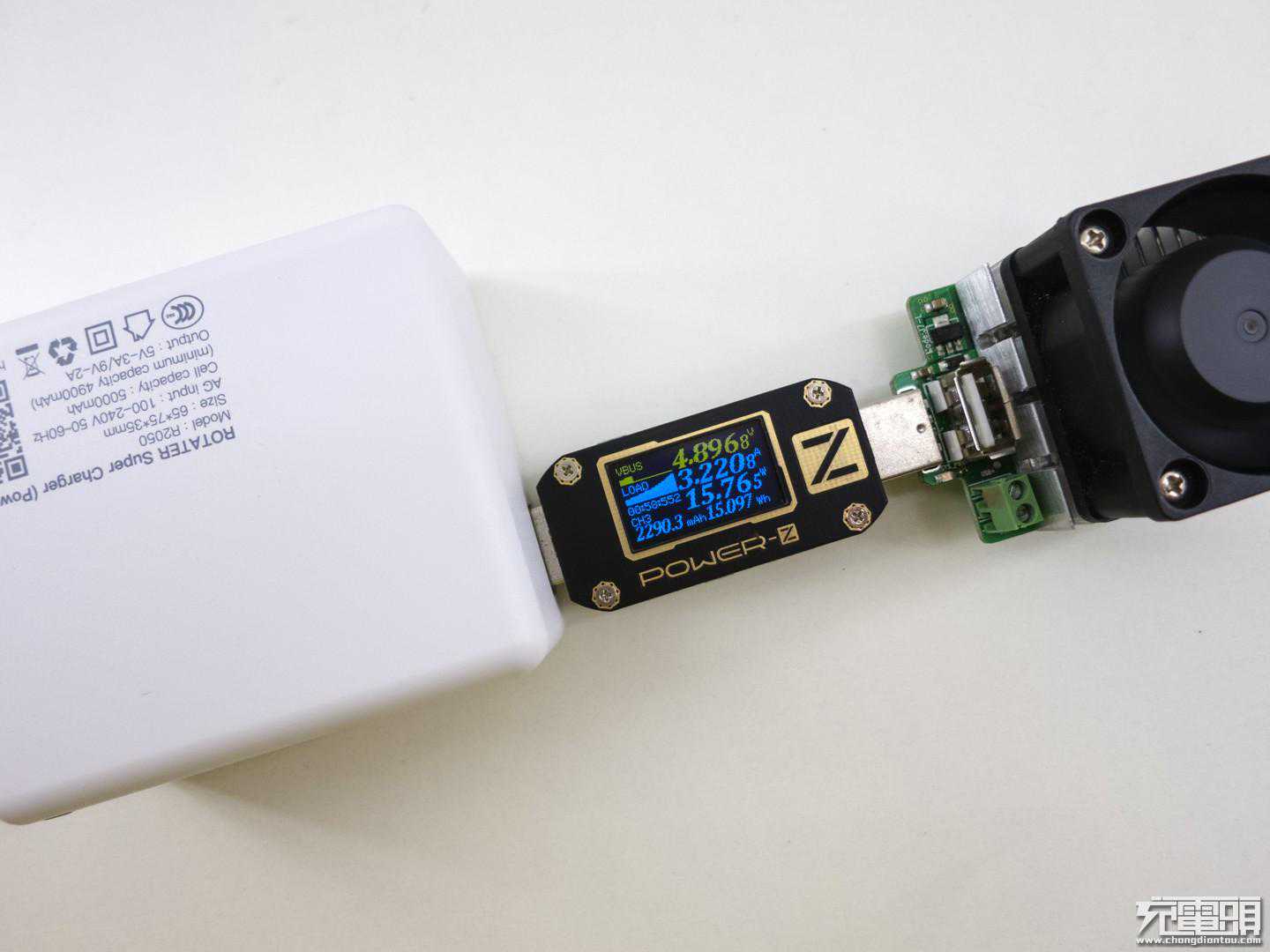

接POWER-ZKM001测试5V输出，电压4.896A电流3.22A这个数据不错，已经超过产品标识。
用金表诱骗/3.0情况，无法正确激活只显示果机满速充电没问题，和罗盘超级充R3100一个情况看来也是易能微的一个芯片下面有测试方法。

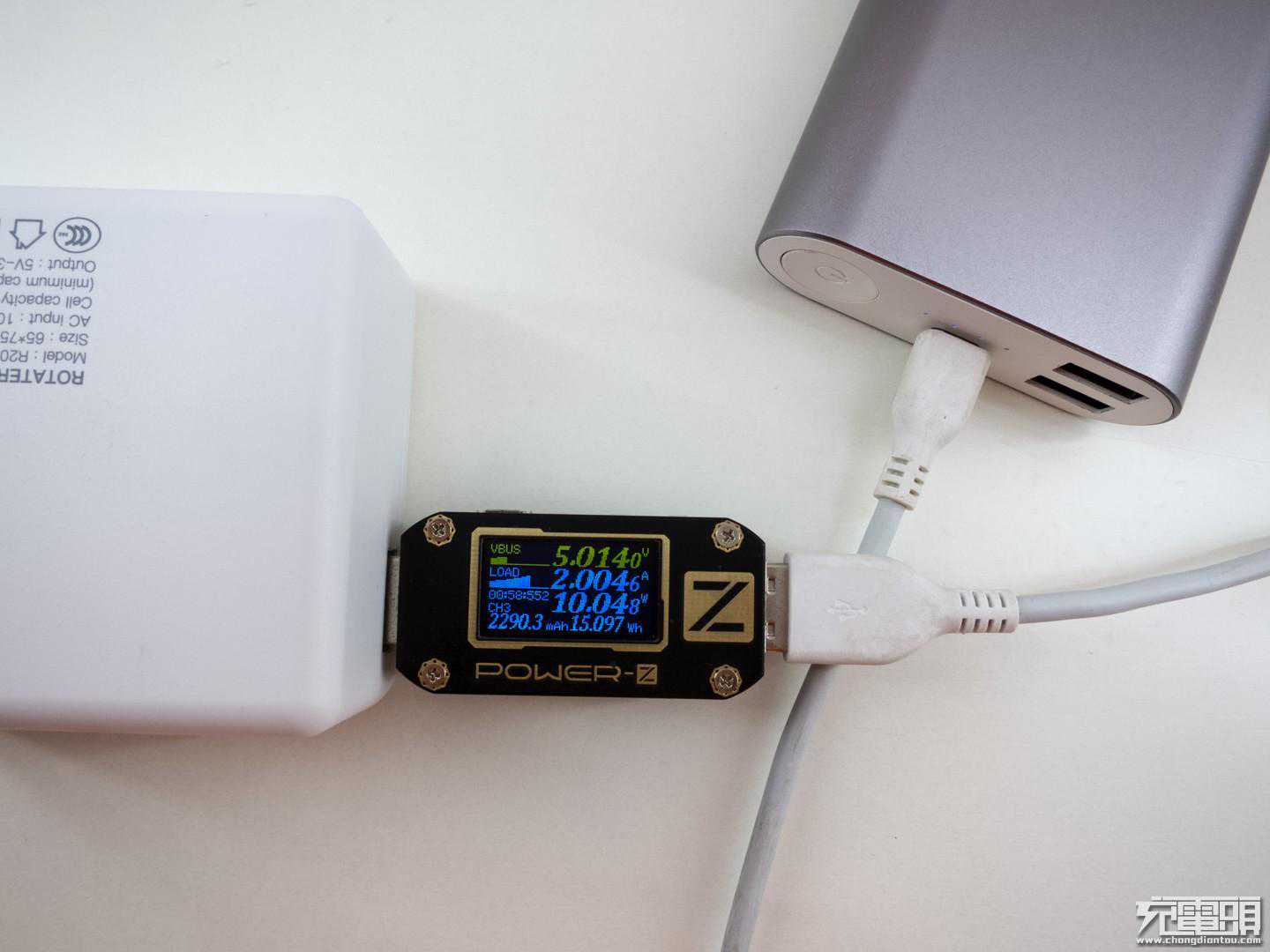

接入魔睿移动电源满载输出电流2.004A功率10W这个表现不错。

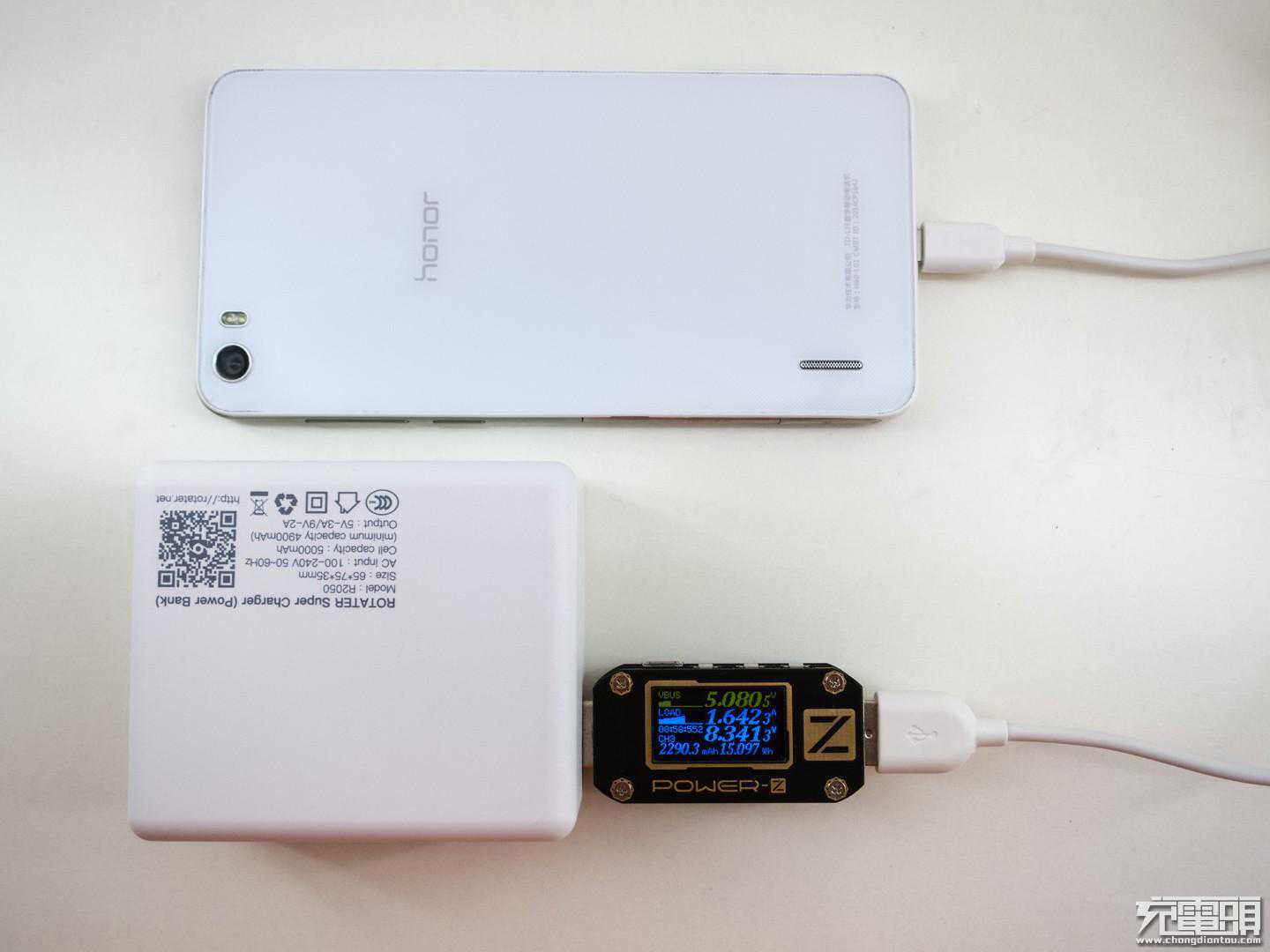

荣耀6充电测试，充电电流1.642A满速充电。

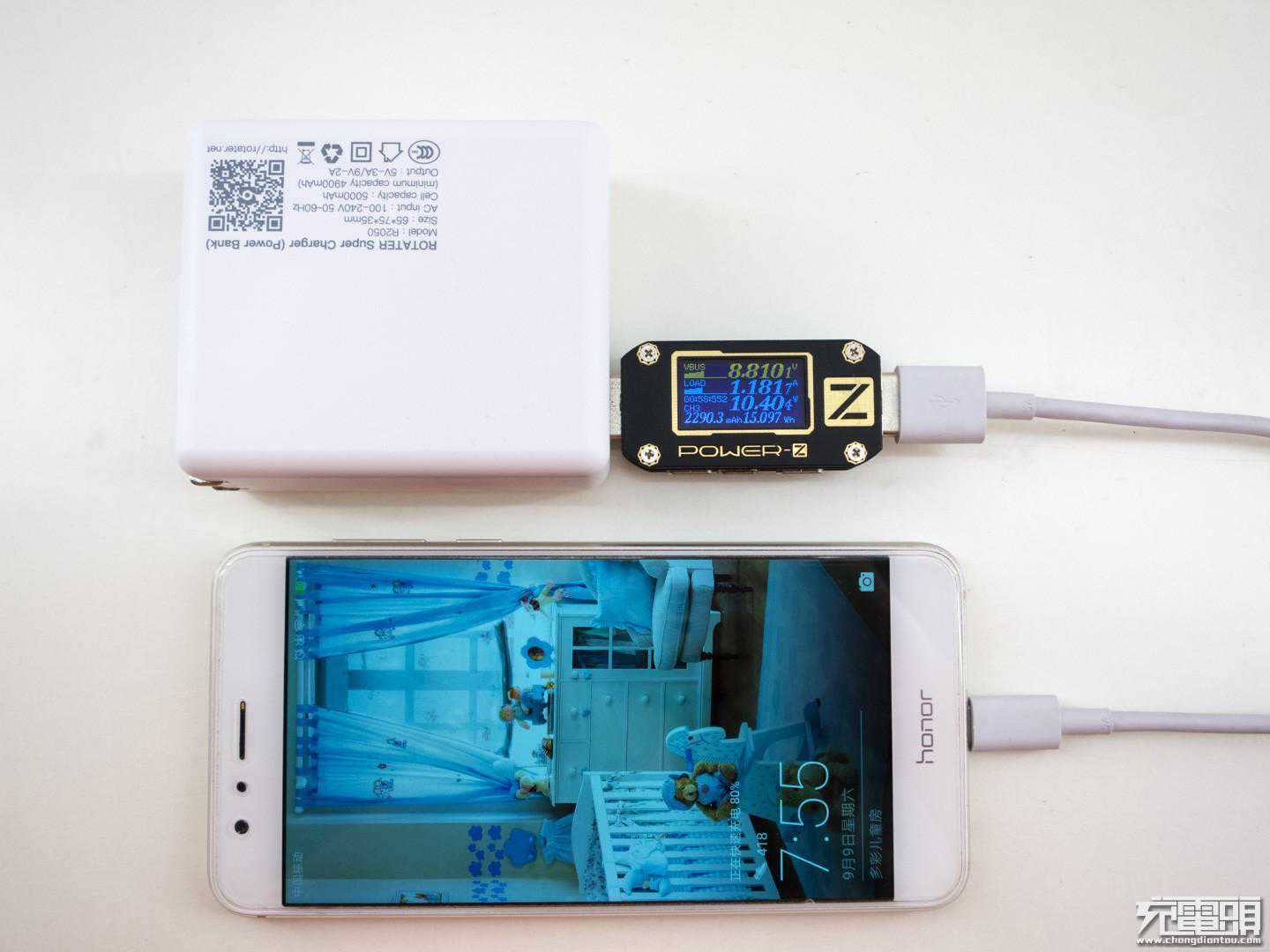

荣耀8充电测试，充电电压8.810V电流1.181A功率10.4W，支持华为FCP。

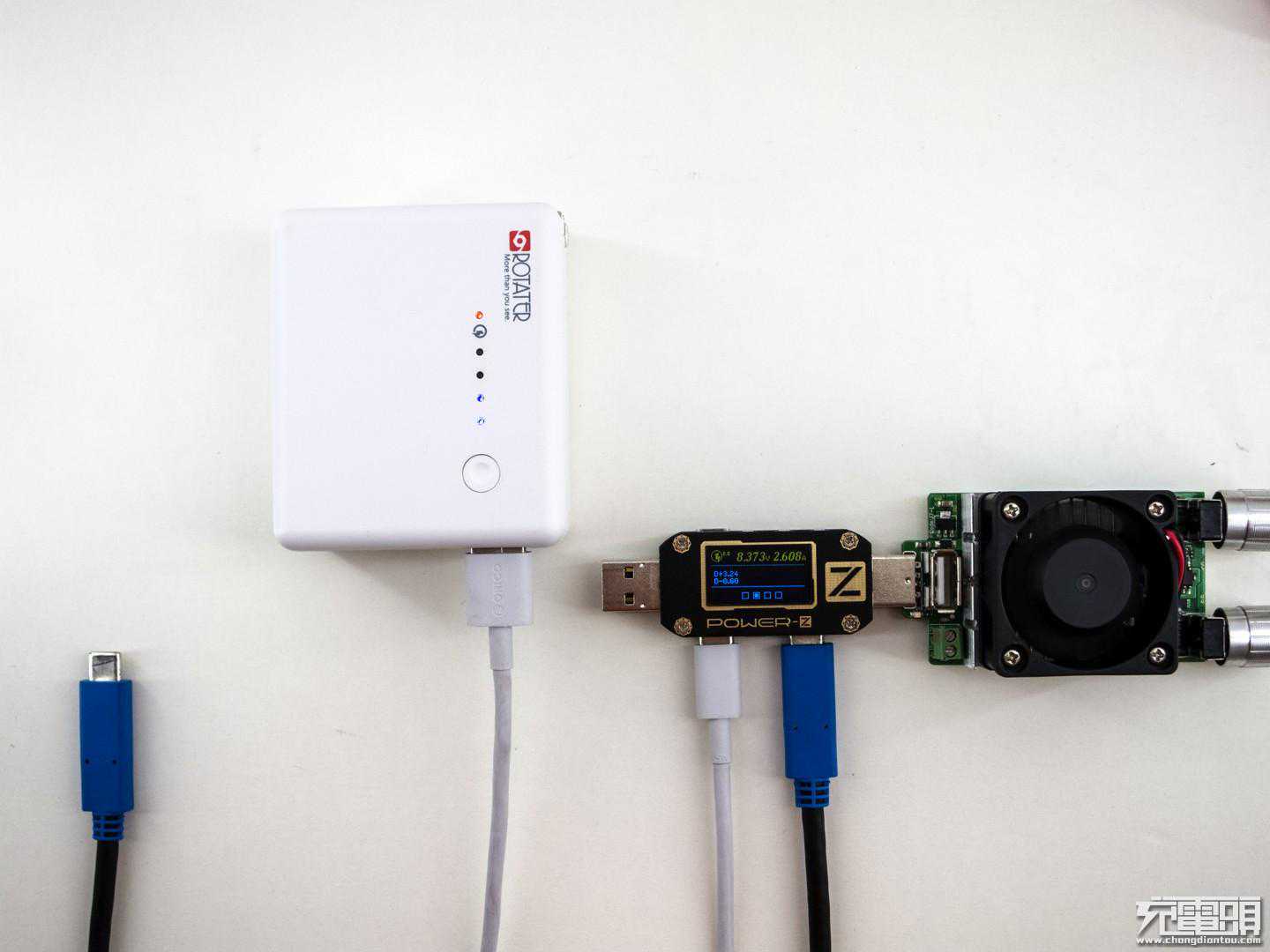

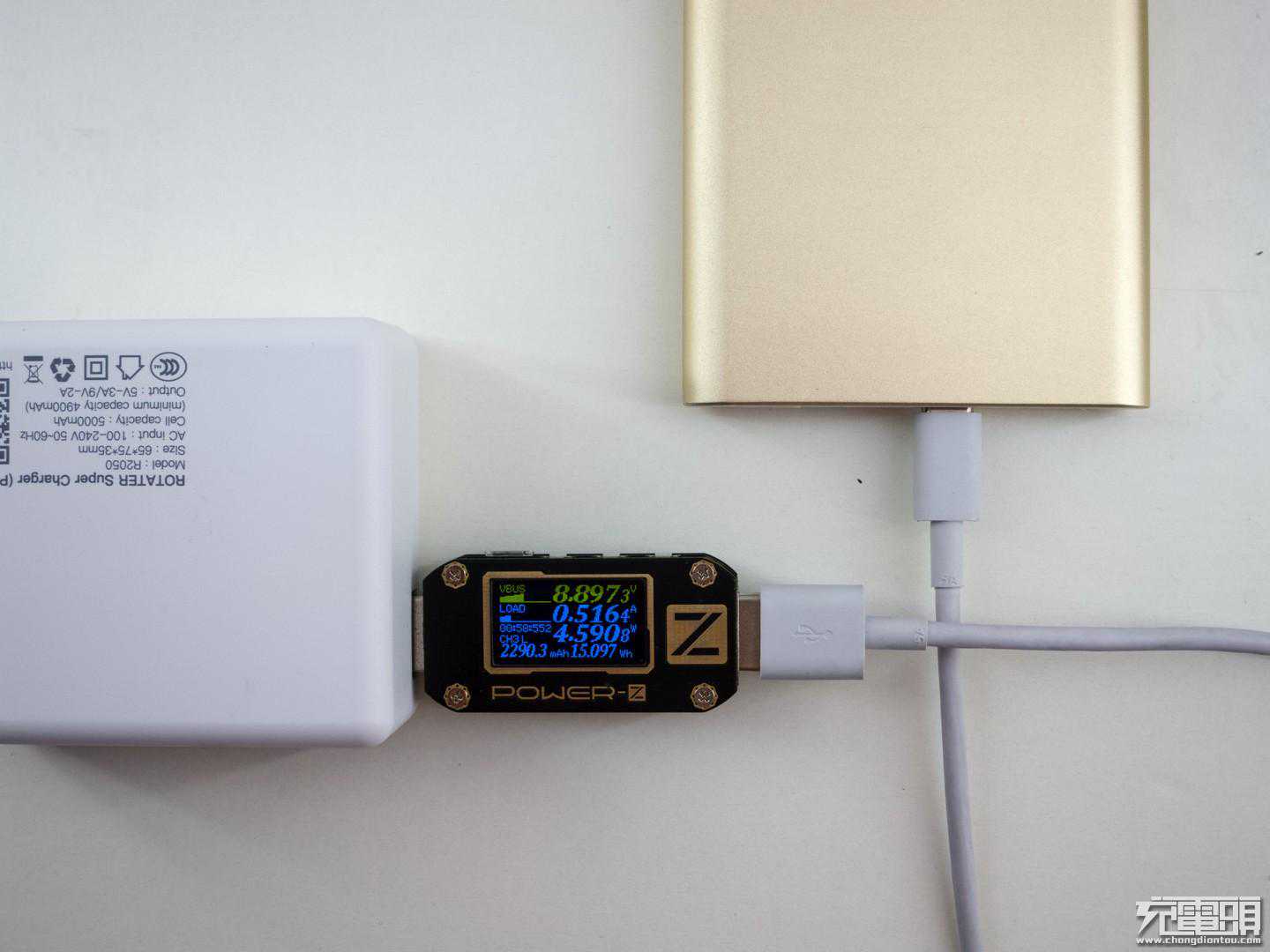

卓微芯Demo板移动电源超级充支持QC、MTKPE，激活9V快充，电流0.516A较小的原因是充电宝接近满电。

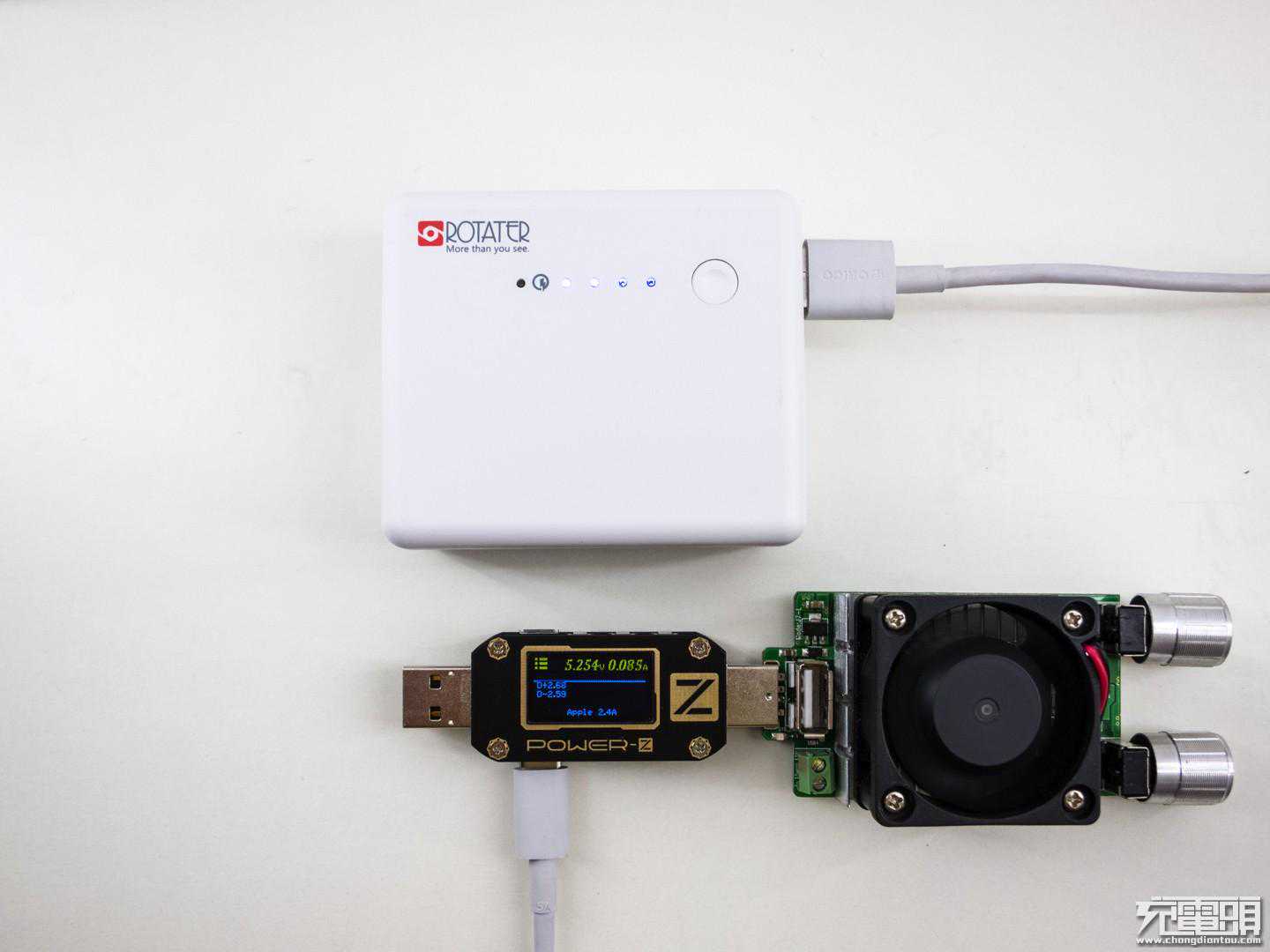

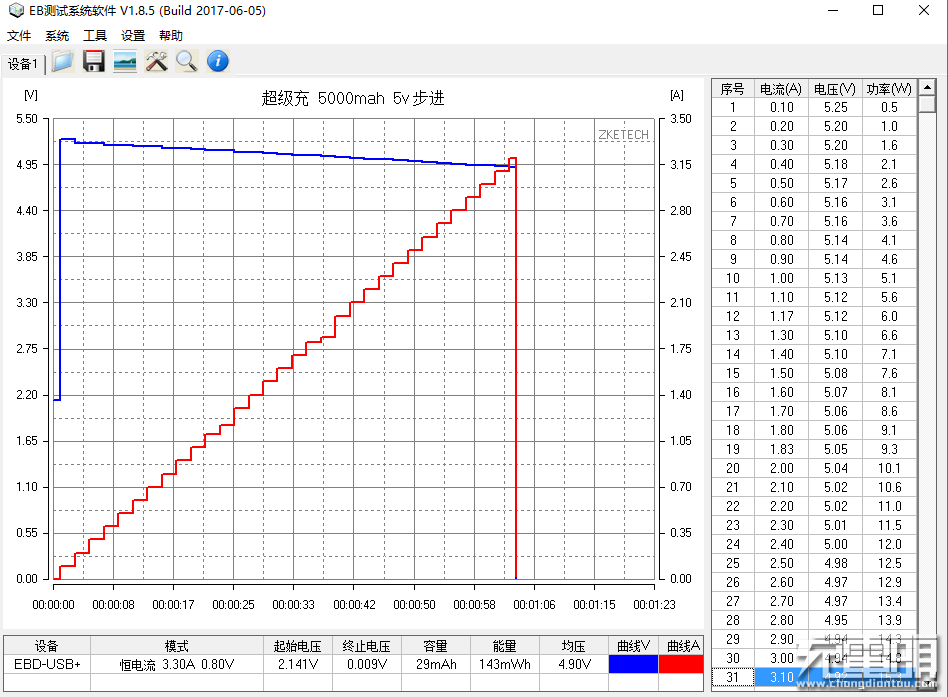

5V步进图电流最大3.1A功率15.3W。

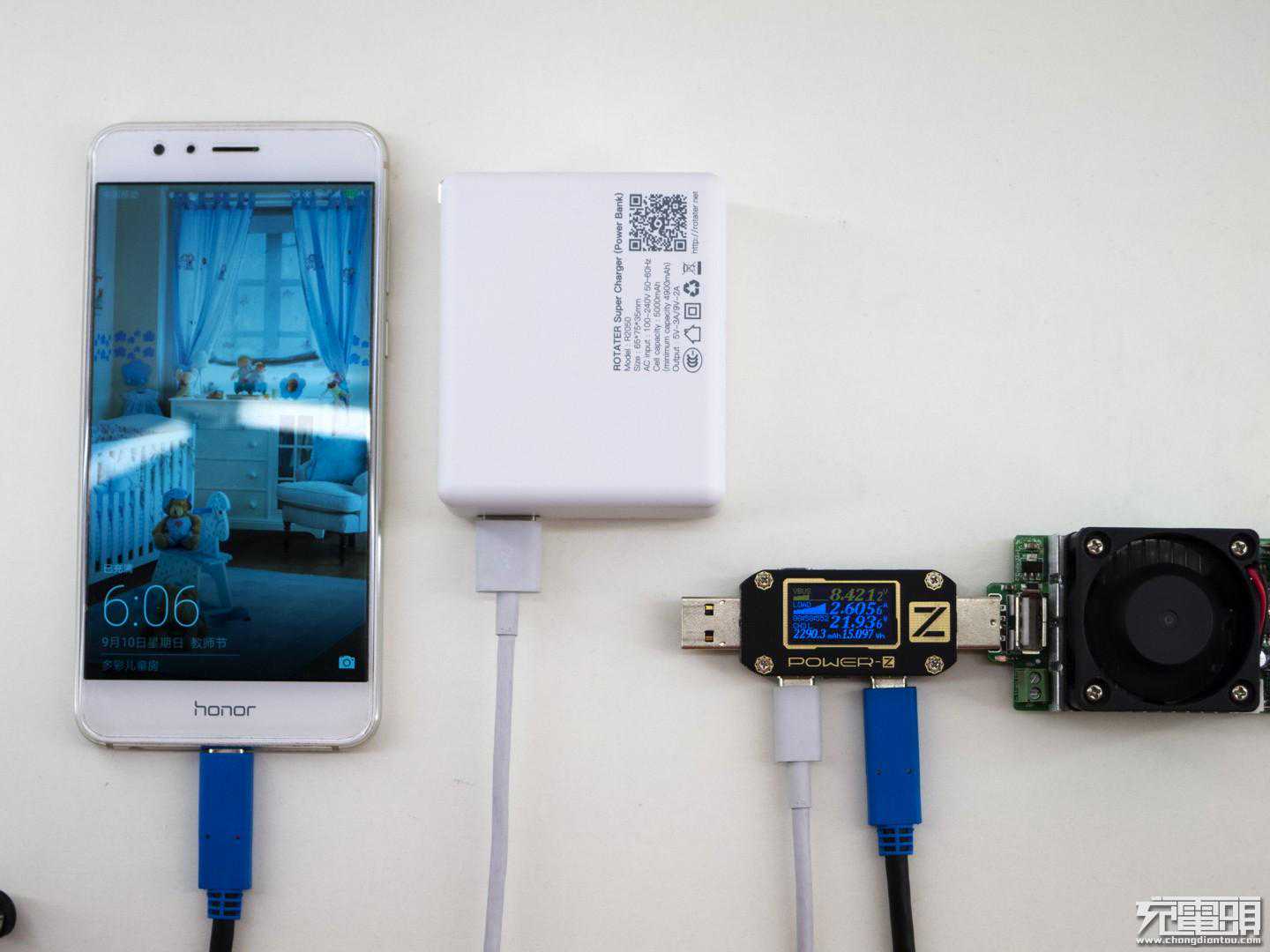

最大功率测试和上次同样的问题，由于超级充用了EDP3010易能微芯片，POWER-ZKM001、神童EBD之类的测试工具无法完美诱骗，我先用荣耀8并联可调负载测试输出最大功率约21.93W。
断开荣耀8测试数据21.83W，测试原理简单说一下，超级充的易能微支持荣耀8快充，移动电源用Type-C接金表，表的C口用CC线接手机，此时此刻快充协议已经握手，按金表菜单键诱骗出后断开手机，可以得到最大功率21.83W。

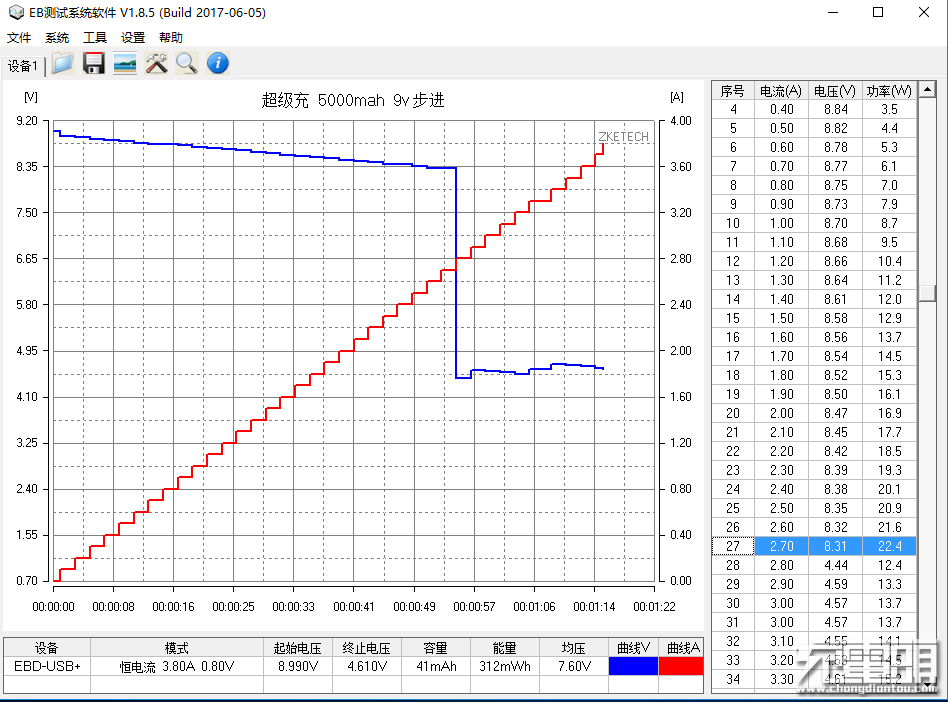

诱骗出9V步进图电流2.7A功率22.4W。

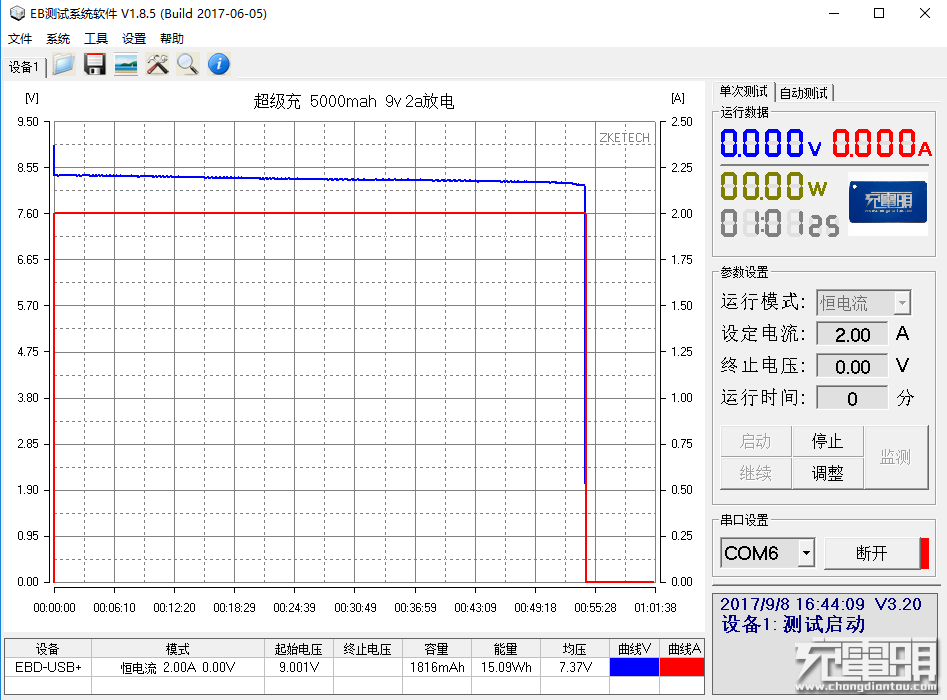

按此方法测试9V2A放容量15.09W板端转化率83.8%。
超级充容量测试，5V1A放能量17.8W，板端转化率98.8%（有待考证）。

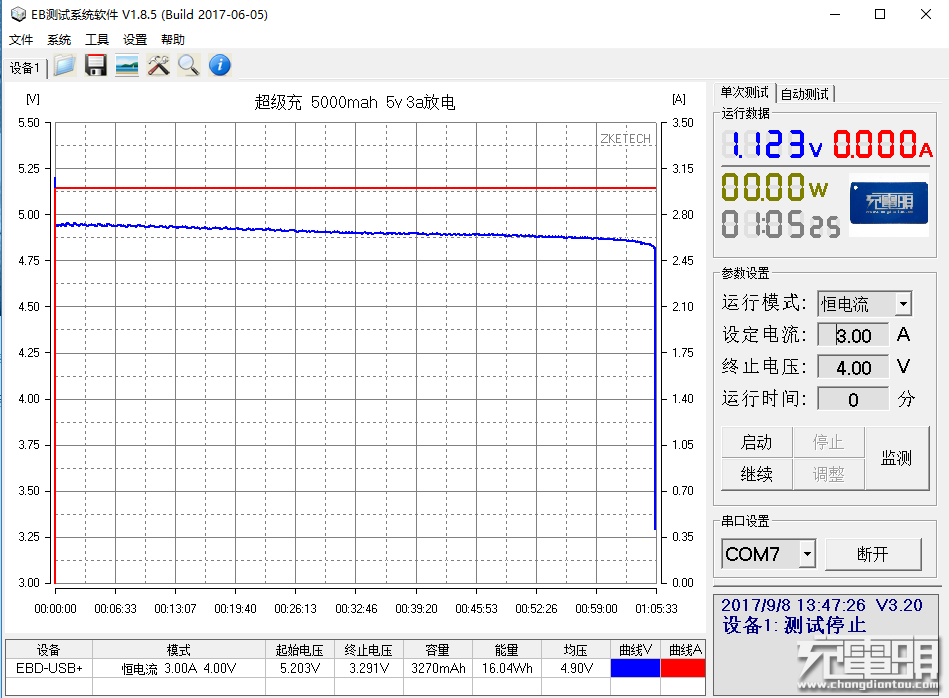

超级充容量测试：5V3A放能量16.04W，板端转化率89.1%。
由于超级充是自带充电器，只要在充电时按一下开关就可以测试。

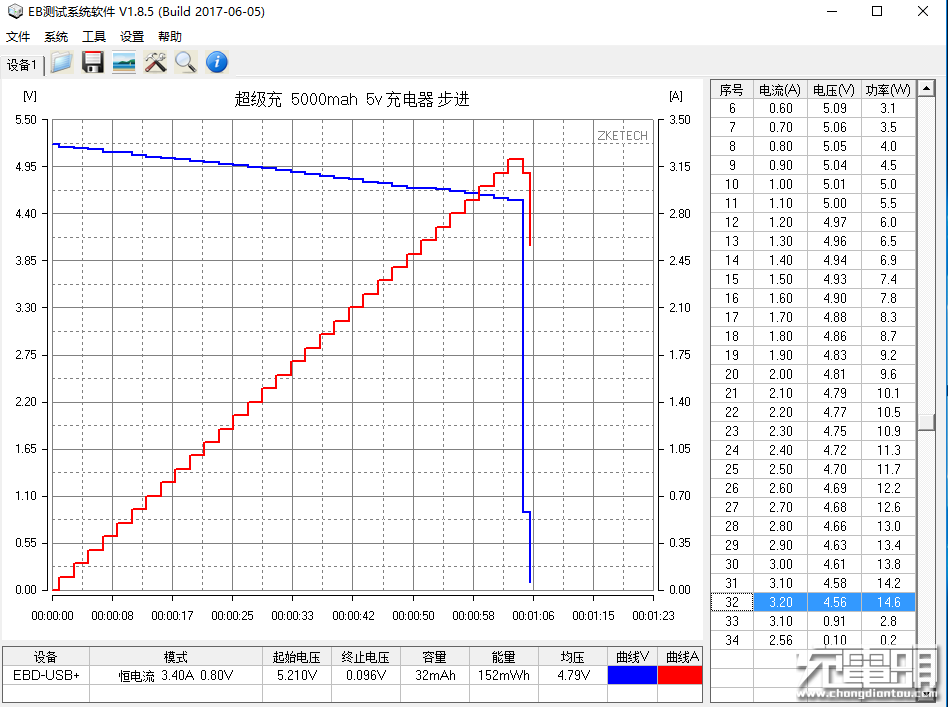

先看充电器模式5V电压，最大输出功率在14.6W左右。

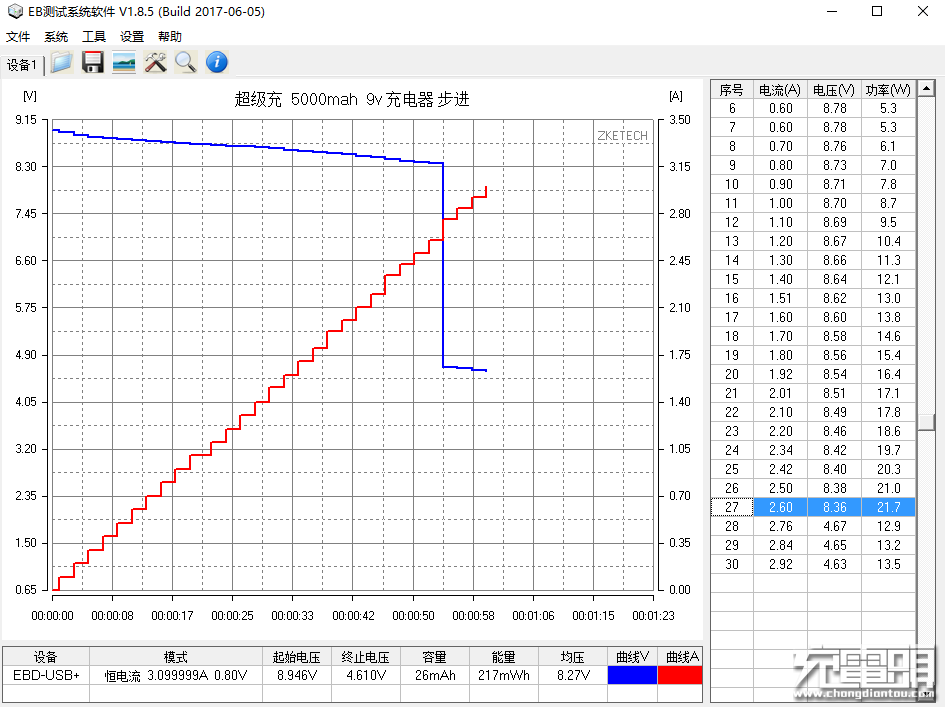

充电器模式9V最大输出21.7W超过产品标识的18W余量较足。

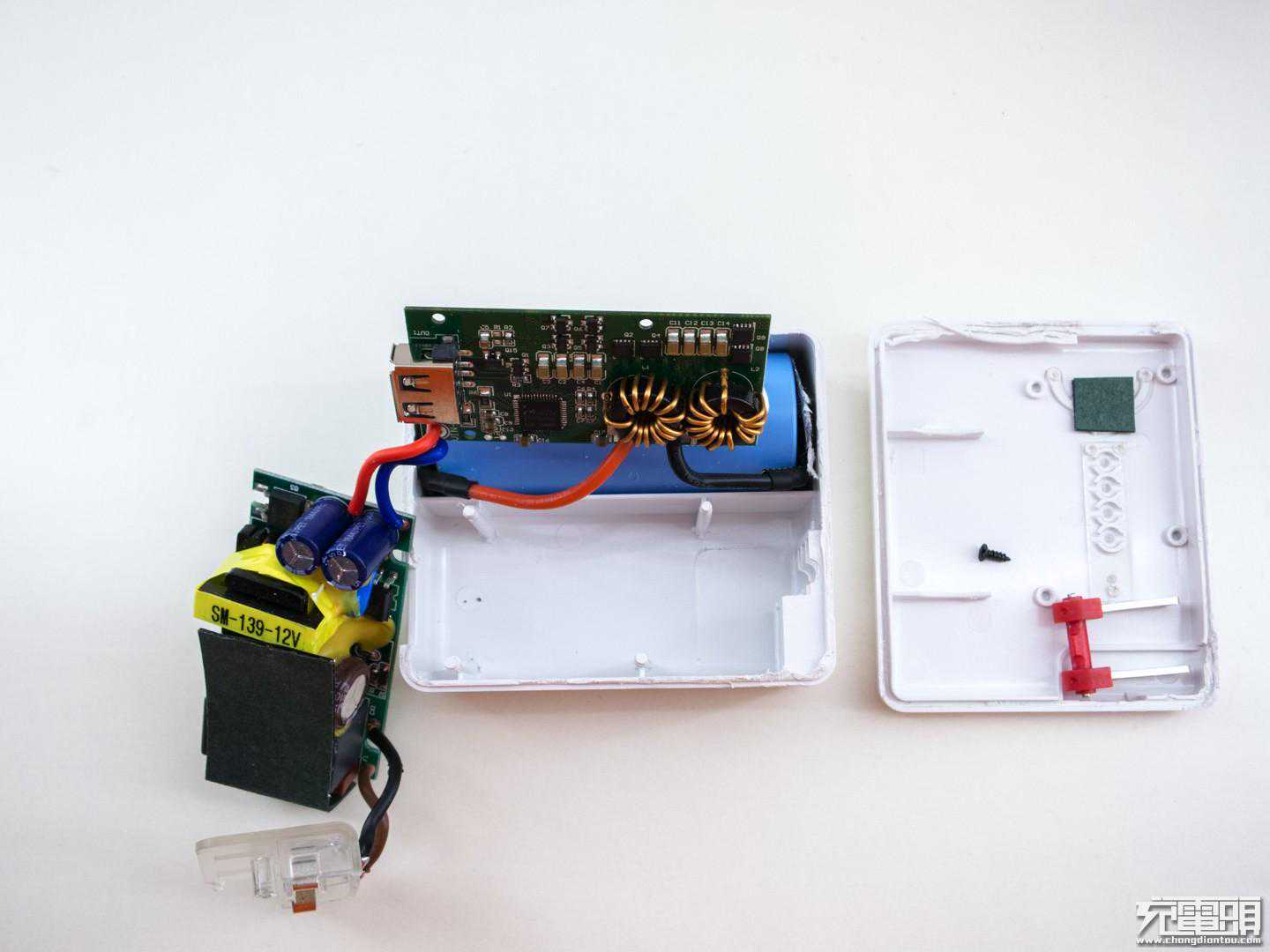

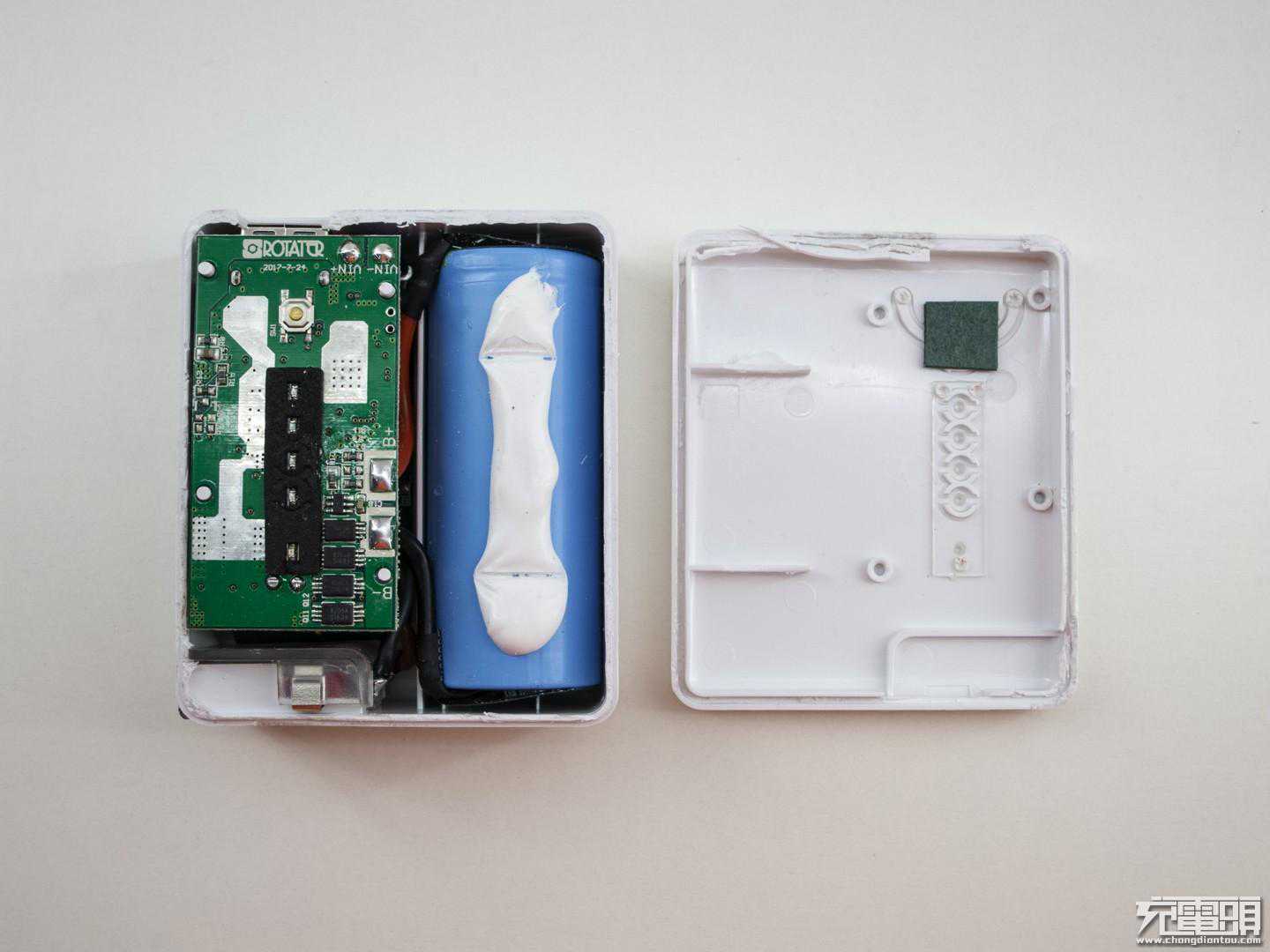

壳体超声波焊接，可以无损打开，用刀分开两边，一颗蓝色的巨无霸26650映入眼帘。
拿出上面的升压转换板，松开AC插头的一颗螺丝下面的充电器PCB就可以拿出来，由于电池704下面估计粘的太多没能拿出来，厂家品牌不清楚。

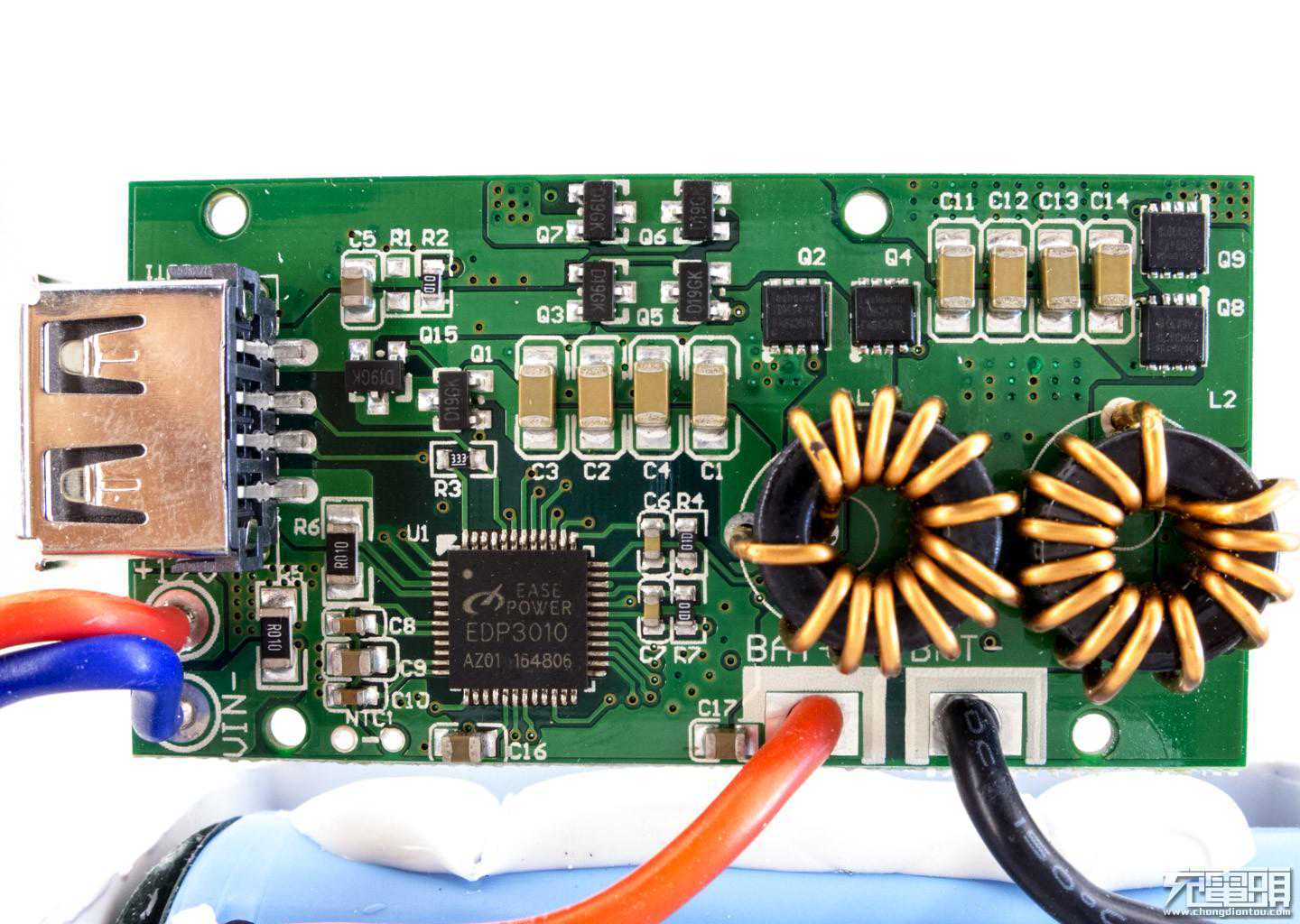

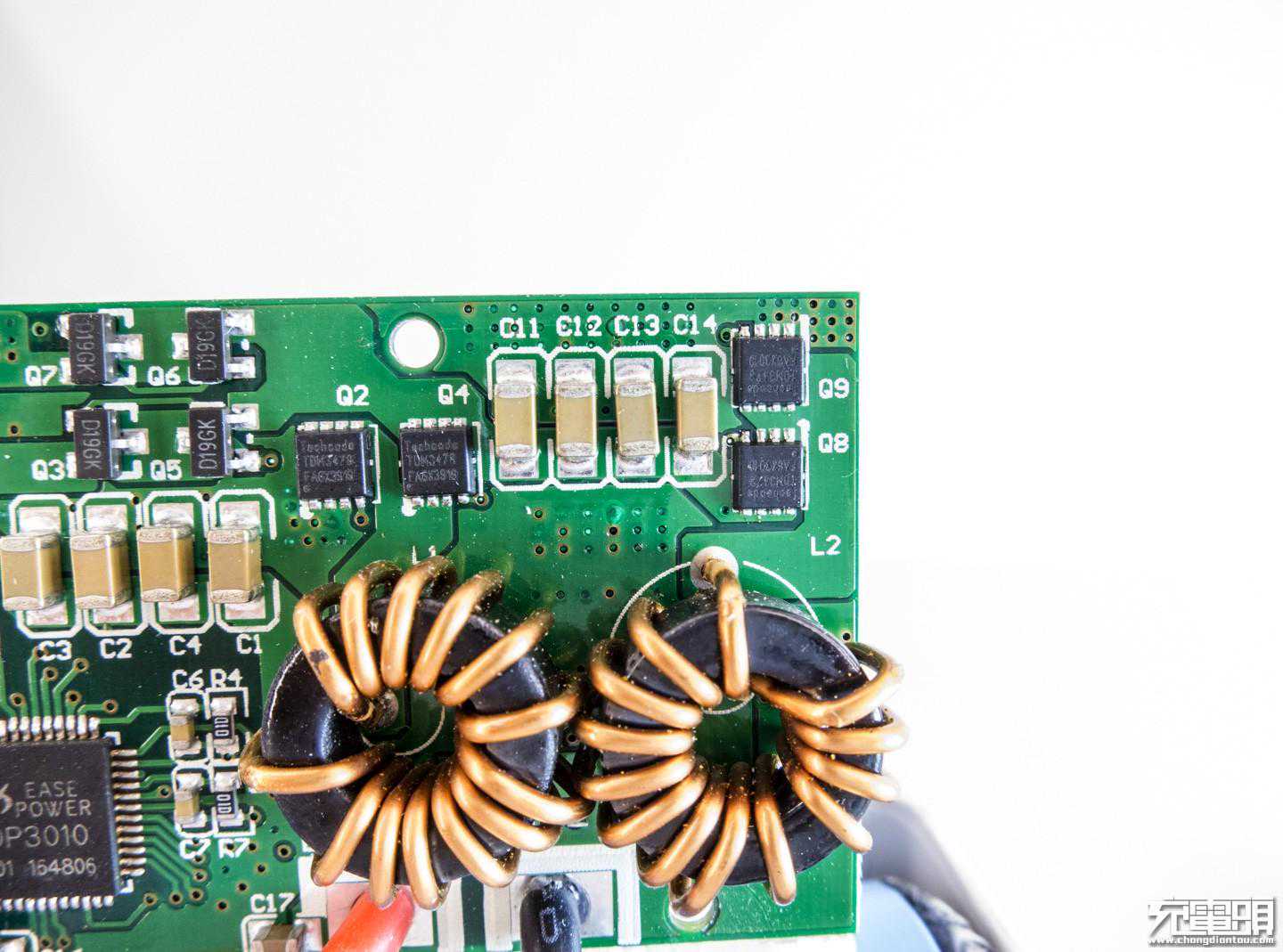

这颗加了双重锁的芯片，易能微EDP3010是为电源行业设计的一颗可重构平台型电源管理芯片，说明书上介绍目前兼容的快充协议有/3.0苹果，FCPMTKPE+等等芯片内部还集成了充放电管理模块、电量计、LED指示模块,电池均衡模块，以及温度保护，电池过充和过放保护，芯片具有强大的系统管理能力和快速定制能力。芯片的功能很强大，以至于我们的工具都不能快乐的玩耍。芯片右边有两个大电感，主控芯片上面一共有六个丝印为D19GK的MOS管。
电感上面有四个贴片TDM3478MOS管，封装小，效率高。

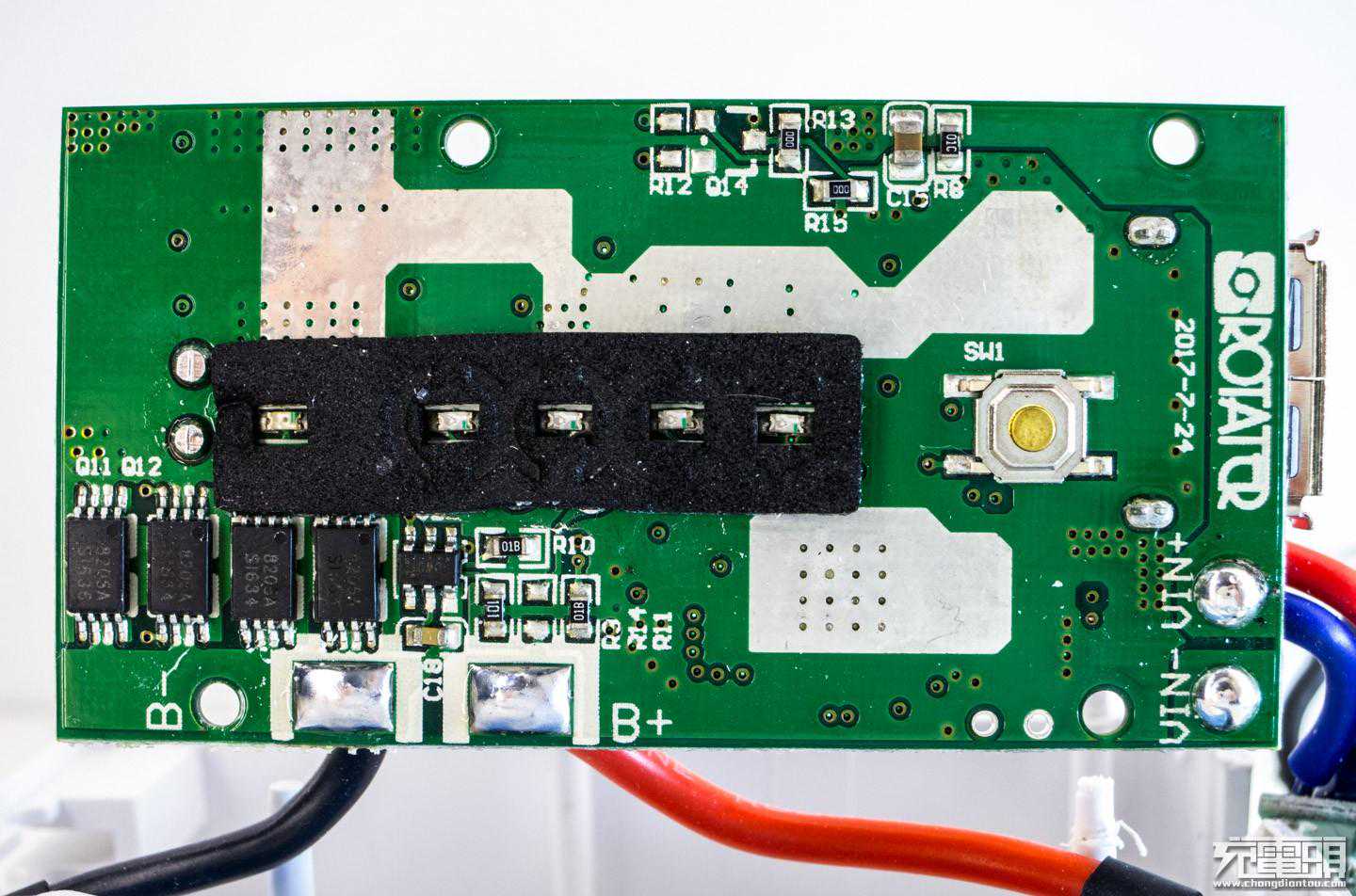

升压转换板背面，中间部分五个LED灯全部用遮光棉隔离防止漏光，LED右边就是一个点动开关，PCB左下角8205A和DW01形成锂电保护

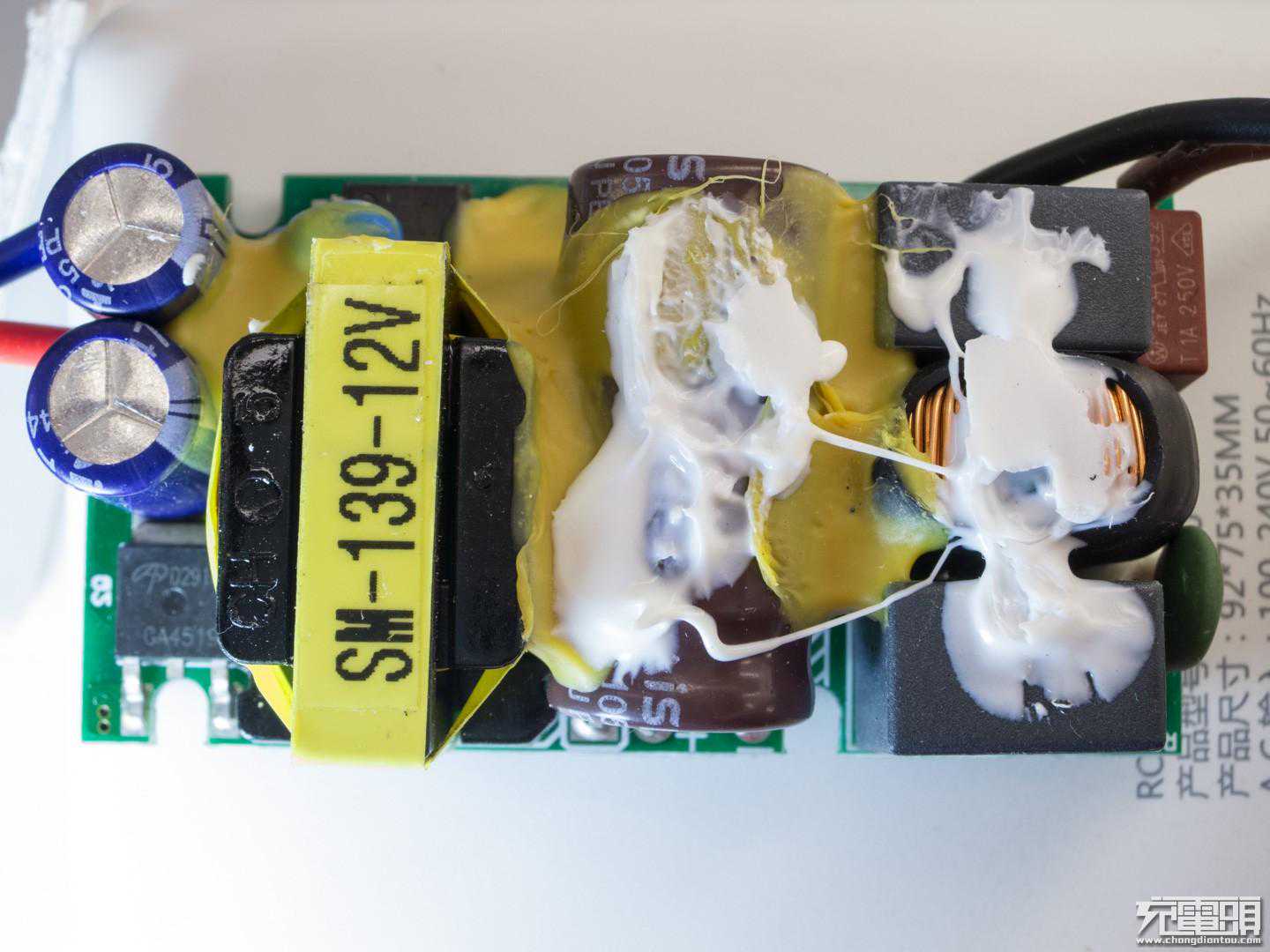

AC电源PCB正面一览，粘胶处用青稞纸高低压隔离，右边AC输入端一个方型保险丝ntc防浪涌两个方块电容中间是包裹好的电感，紧接着就是一个巨大电解电容，左边位置是一个12V变压器，两个滤波电容和一个AO场效应管AOD2910。

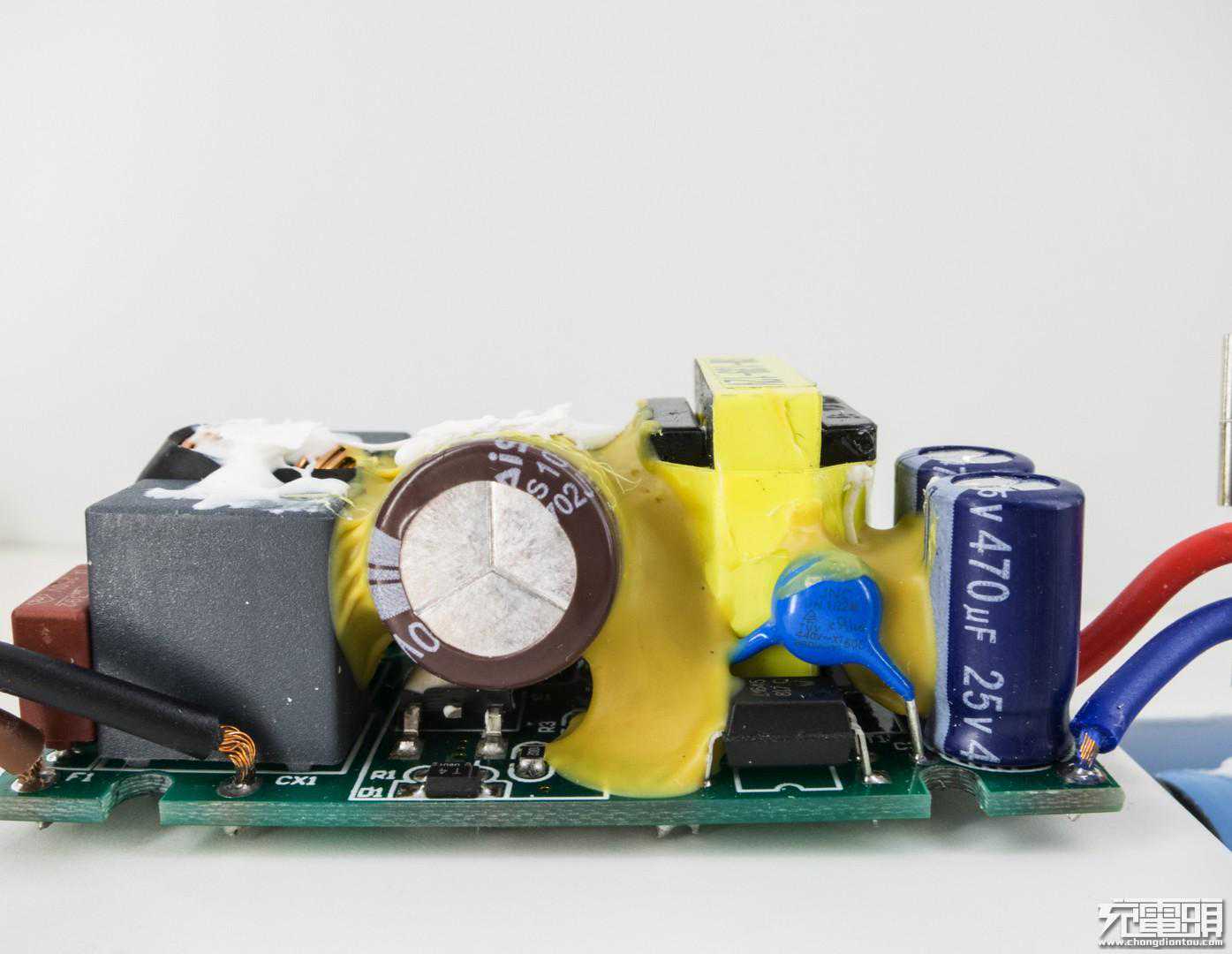

侧面看一下两个25V470uF滤波电容，Y电容下面还是一个光耦，主电容是全部是胶已经看不清电压了。

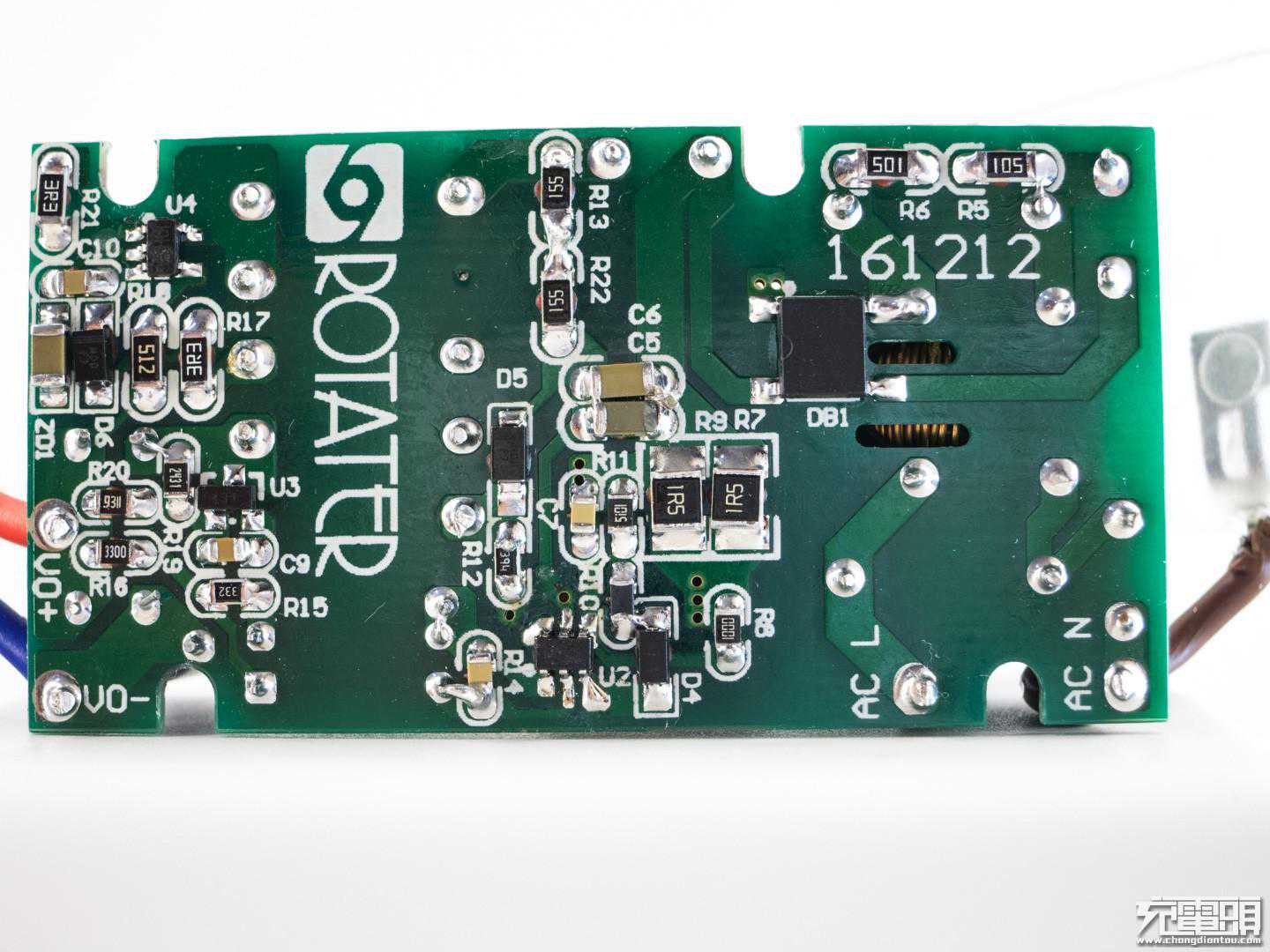

AC板背面一览，大的方块芯片是ABS210整流桥，下面U2六脚的是PWM主控芯片还有很多贴片电容电阻。

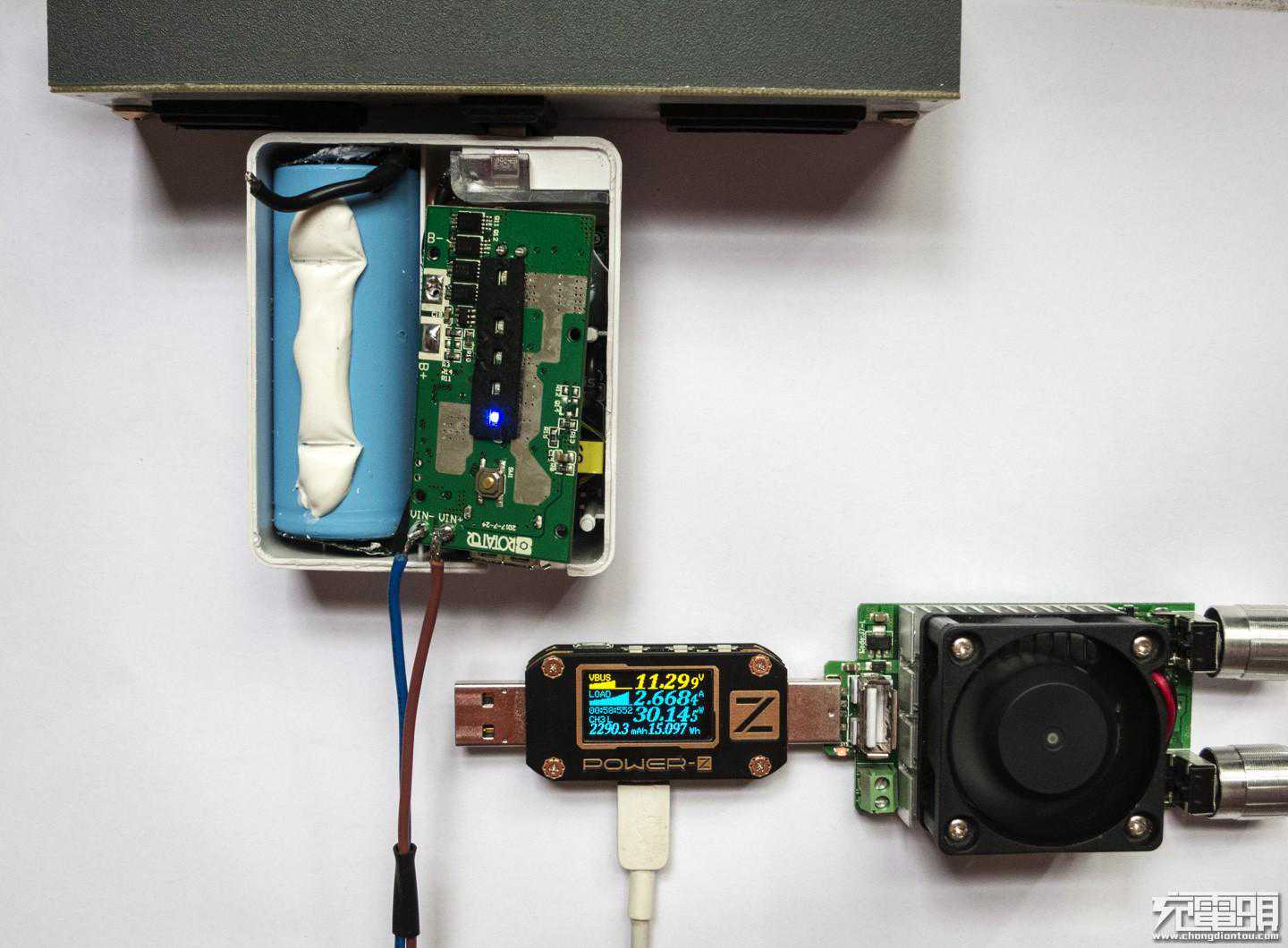

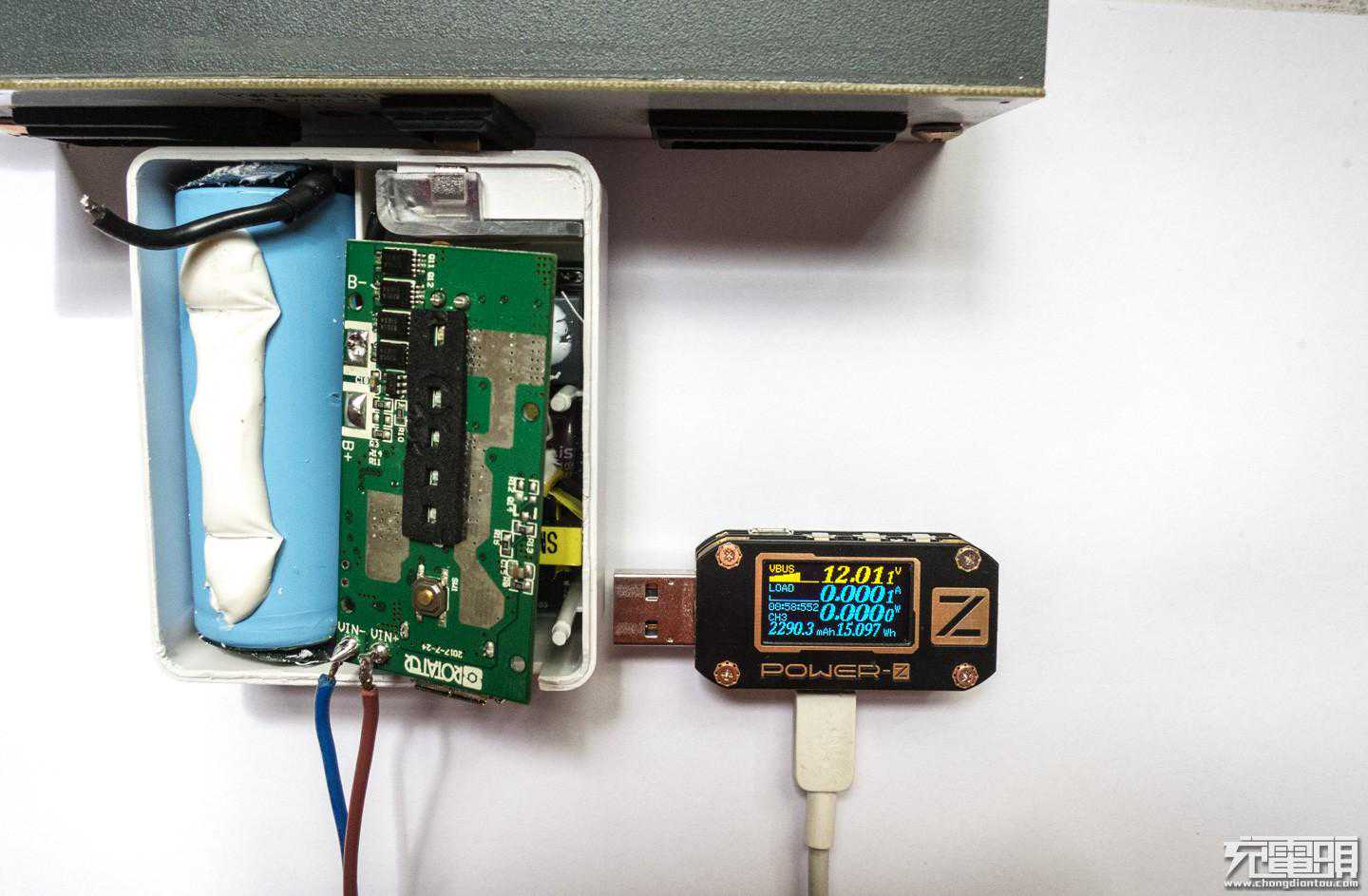

测试一下充电器输出情况，断开电池负极防止接通电源对电池充电引起数据偏差，在AC转换板输出端上焊接上USB母座，经测试充电器空载电压12.01V。
接可调负载显示电流2.66A功率30.14W，由于用的线缆较长，实际充电器的输出能力在32W还是不错，给设备快速充电提供保证，当然此功率还要经过低压转换还有折损，实际直充手机只有23W左右的功率，但和产品标识9V2A还是有很大余地。
总结
总的来说，这款超级充整体性能还不错。除了重了一点，体积大了一点之外并没有什么不妥之处，但是，集充电器、移动电源于一身，体积偏大在所难免。整个充电实测总共耗时100分钟，充电速度比较快，搭配的一条二合一数据线也非常使用。而且这款超级充有易能微EDP3010的可重构平台型电源管理芯片加持，其性能进一步提升。
