大家好，这个月拆了几台大金1.5匹新二级、新三级的空调，基本上把产品不同能效的配置搞明白了。
今天先发大金E-MAX5J新三级的拆机，E-MAX5J在大金内部称为J系列，和小鑫系列一同，是大金网销为主的机型，也是大金价格最便宜的机型，大部分实体店铺都没有展示样机。
作为大金最便宜的机型，配置表现会如何呢，下面拆机见分晓。
大金E-MAX5J系列室外机室外机型号：RXJ336WC
大金J系列1.5匹新三级外机尺寸：740(675)×550×337mm
大金J系列外机尺寸为740(675)×550×337mm，括号外是带阀门、括号内是不带阀门的宽度。大金的外机尺寸明显偏小，其实高度和厚度和别的品牌差不多，主要是偏窄，大部分1.5匹空调外机宽度是870(800)，相比之下大金要窄了120~130mm。
室外机尺寸小，存在两种可能，一个是设计更为精妙，缩小尺寸以满足小空间室外机位的安装需求，这需要很强的研发实力；不过另一种可能是配置缩水。具体情况继续拆机才知道。

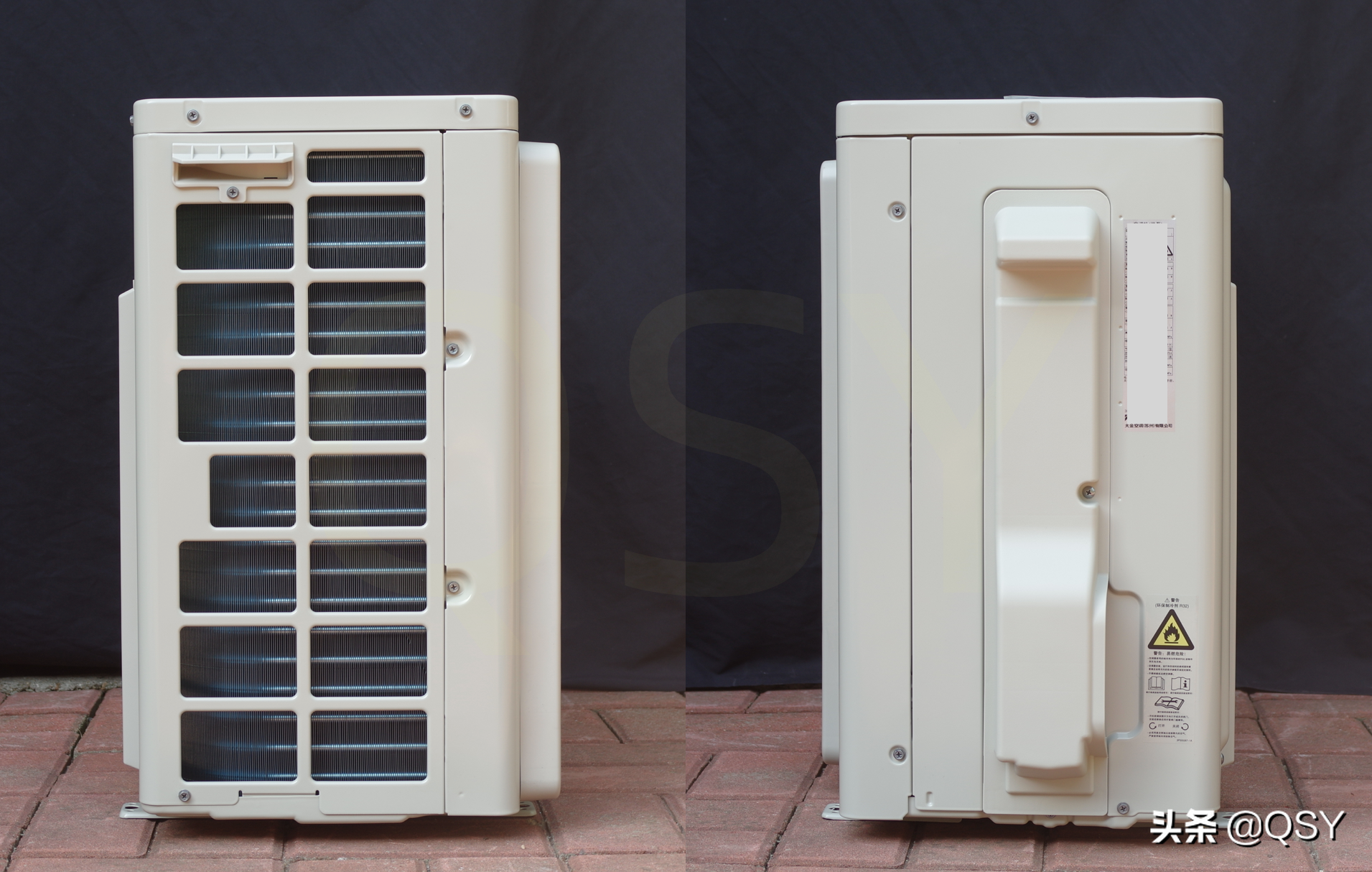

大金J系列1.5匹新三级外机侧面

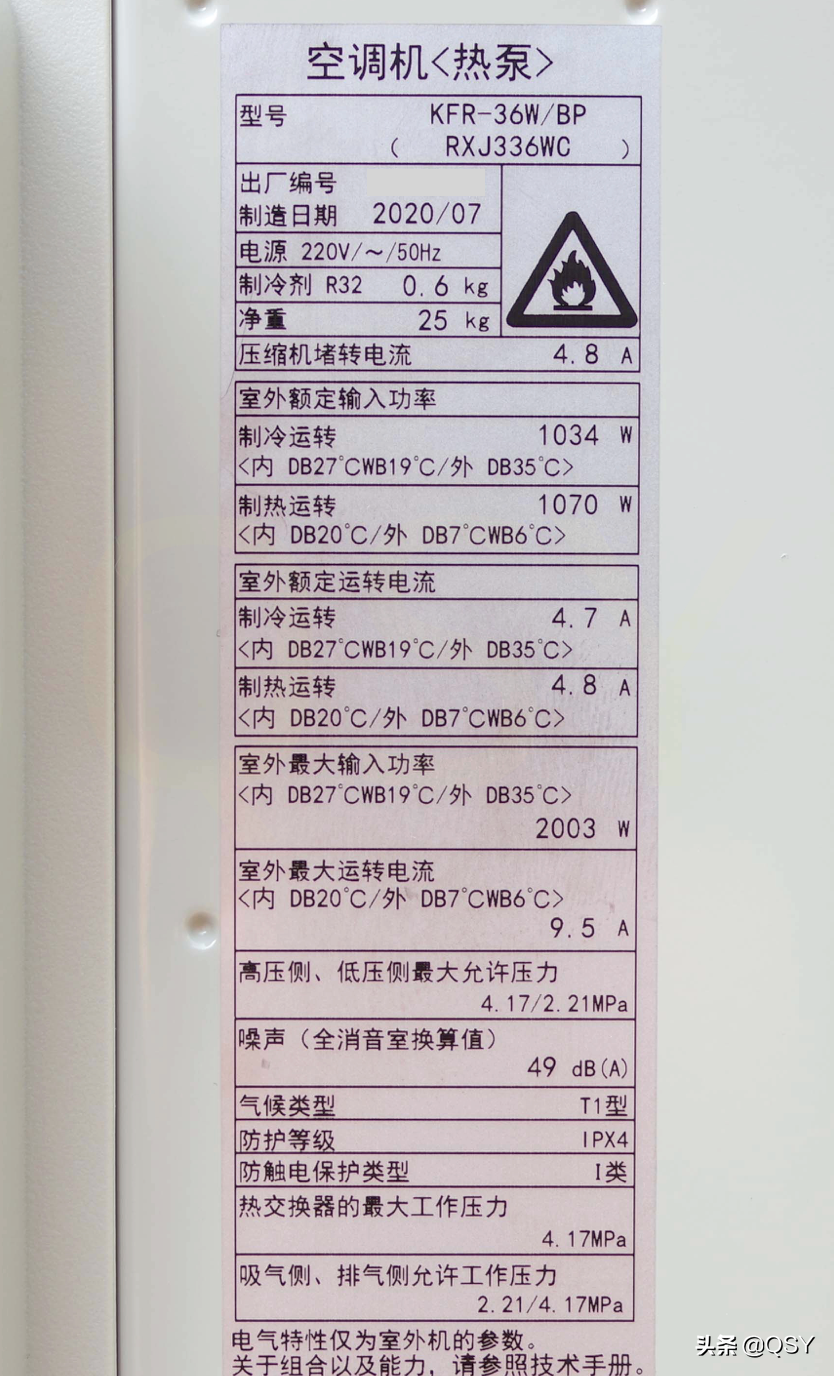

大金J系列1.5匹新三级外机参数
大金J系列外机重量25kg，充注R32制冷剂600g，这都是1.5匹新三级的常规水平。

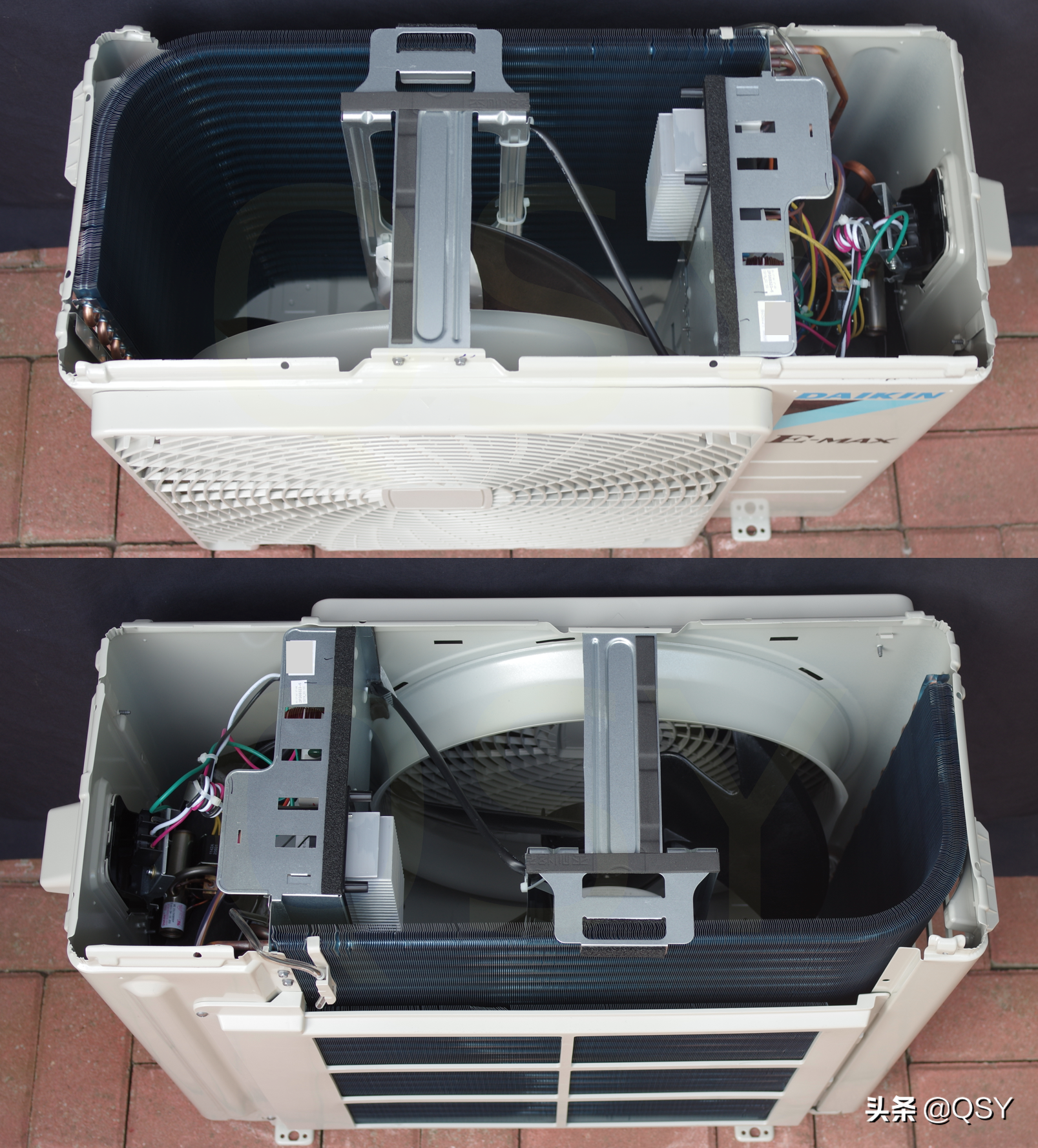

大金J系列1.5匹新三级外机，拆开上盖，是一排加背面半排冷凝器，竖置电控板
大金J系列多出来的半排铜管设计在背面外部，并带有防护网，这个设计和美的1.6排的位置不同。

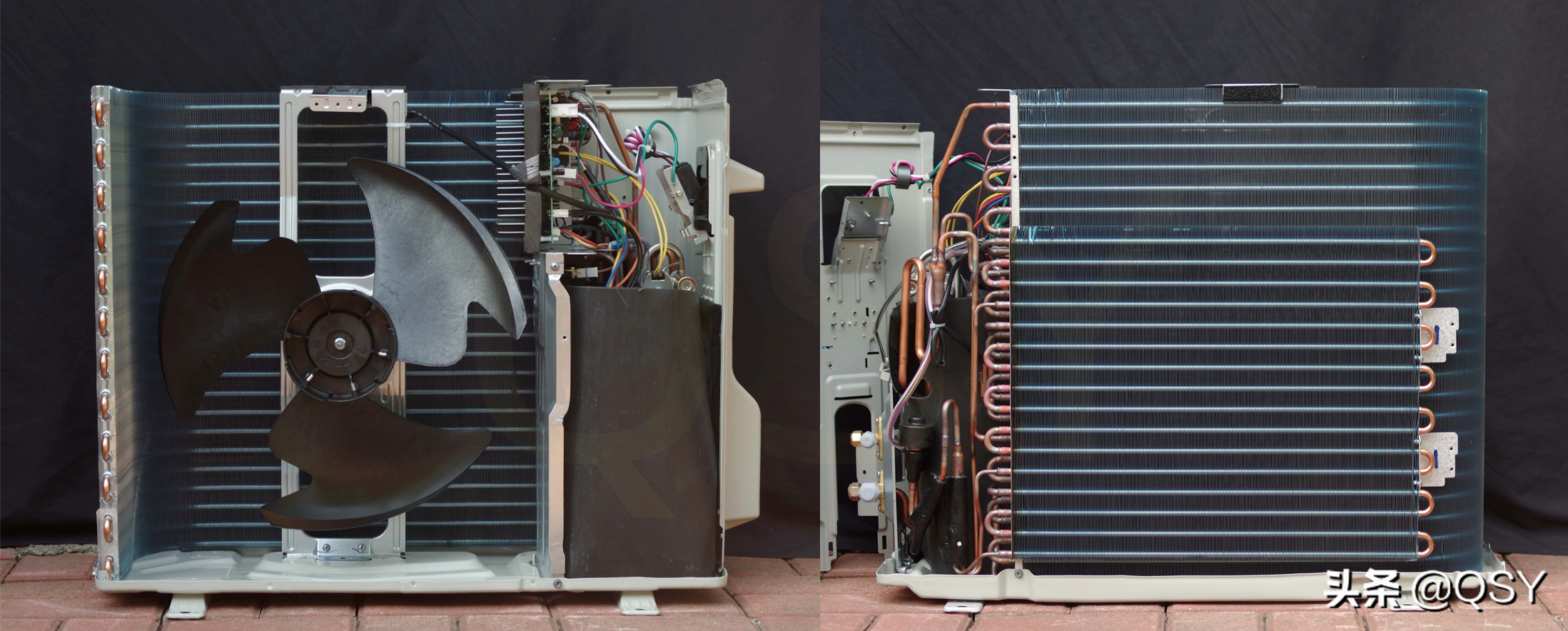

大金J系列1.5匹新三级，正面和背面拆解图
拆卸掉背面的防护网之后，可以明显的看到多出来的半排铜管。

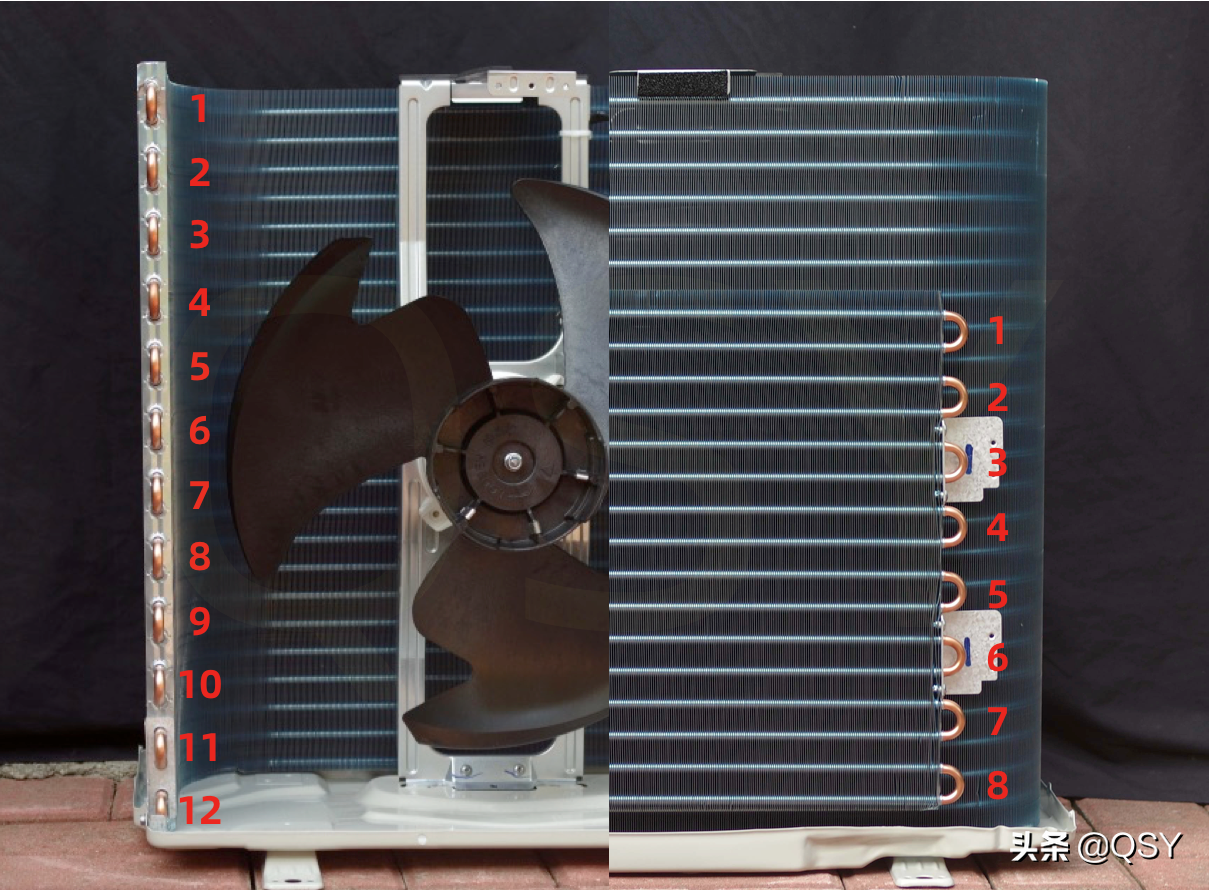

大金J系列1.5匹新三级，铜管数量
大金J系列正面单排12组共24根铜管，背面半排8组共16根铜管。

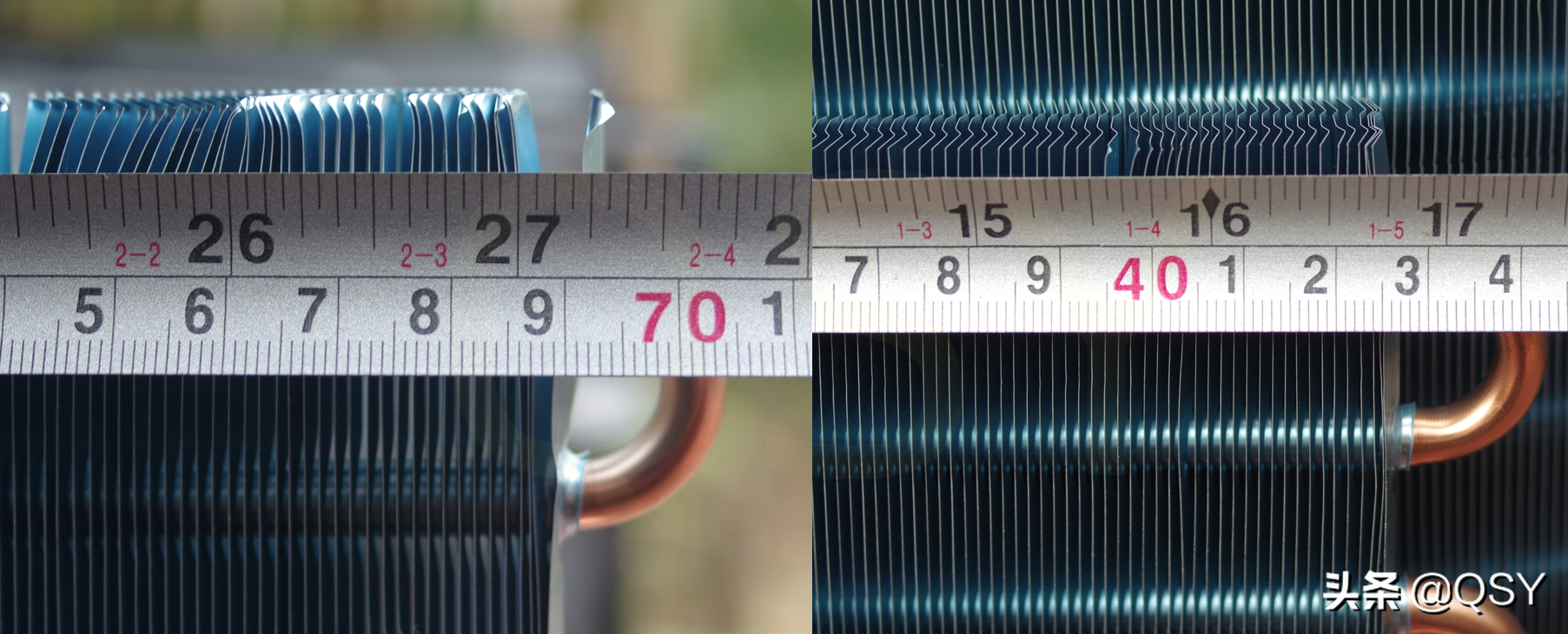

大金J系列1.5匹新三级，带翅片部分铜管长度分别是69cm和43cm
大金J系列铜管总长24根×69cm+16根×43cm，铜管总长约23.4米。

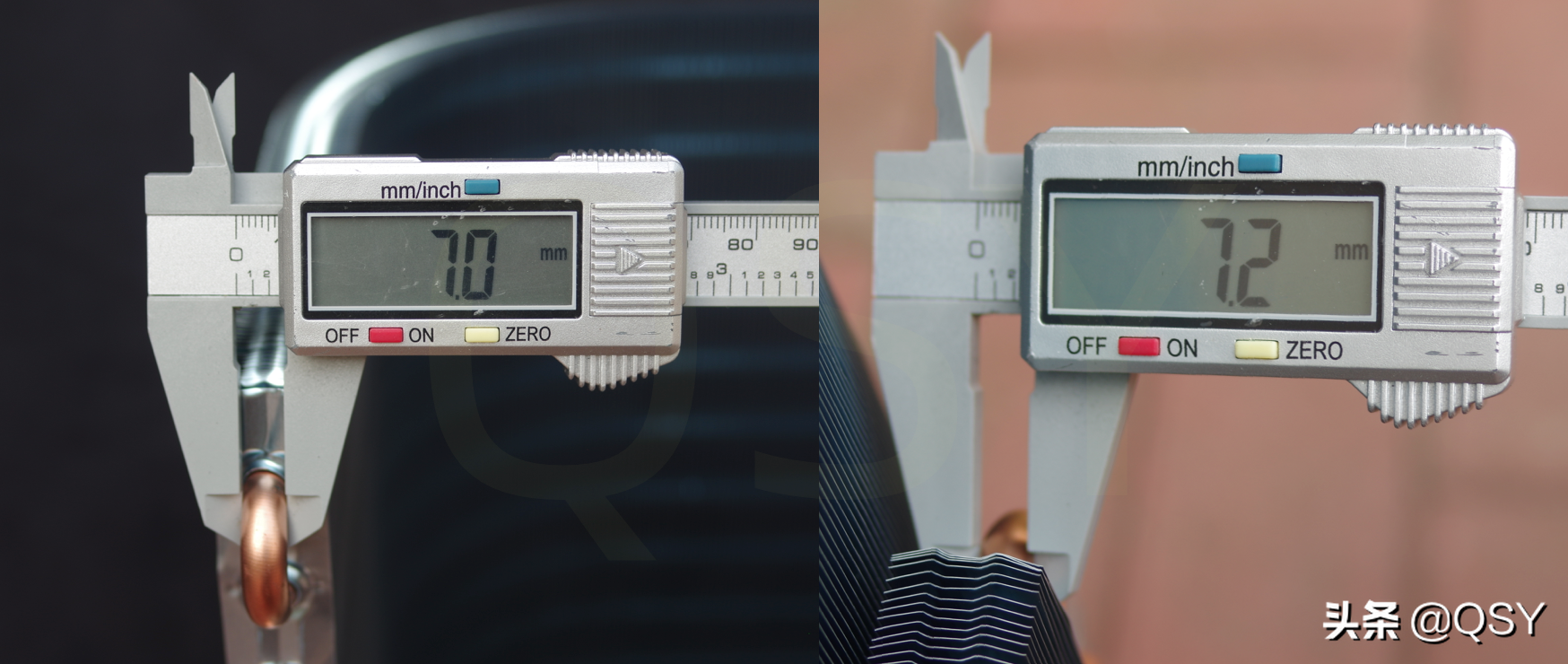

大金J系列1.5匹新三级，铜管外径分别是7.0mm和7.2mm
大金J系列整排的铜管外径7.0mm，半排铜管外径是7.2mm，考虑测量误差，铜管外径都可以看做是7mm。

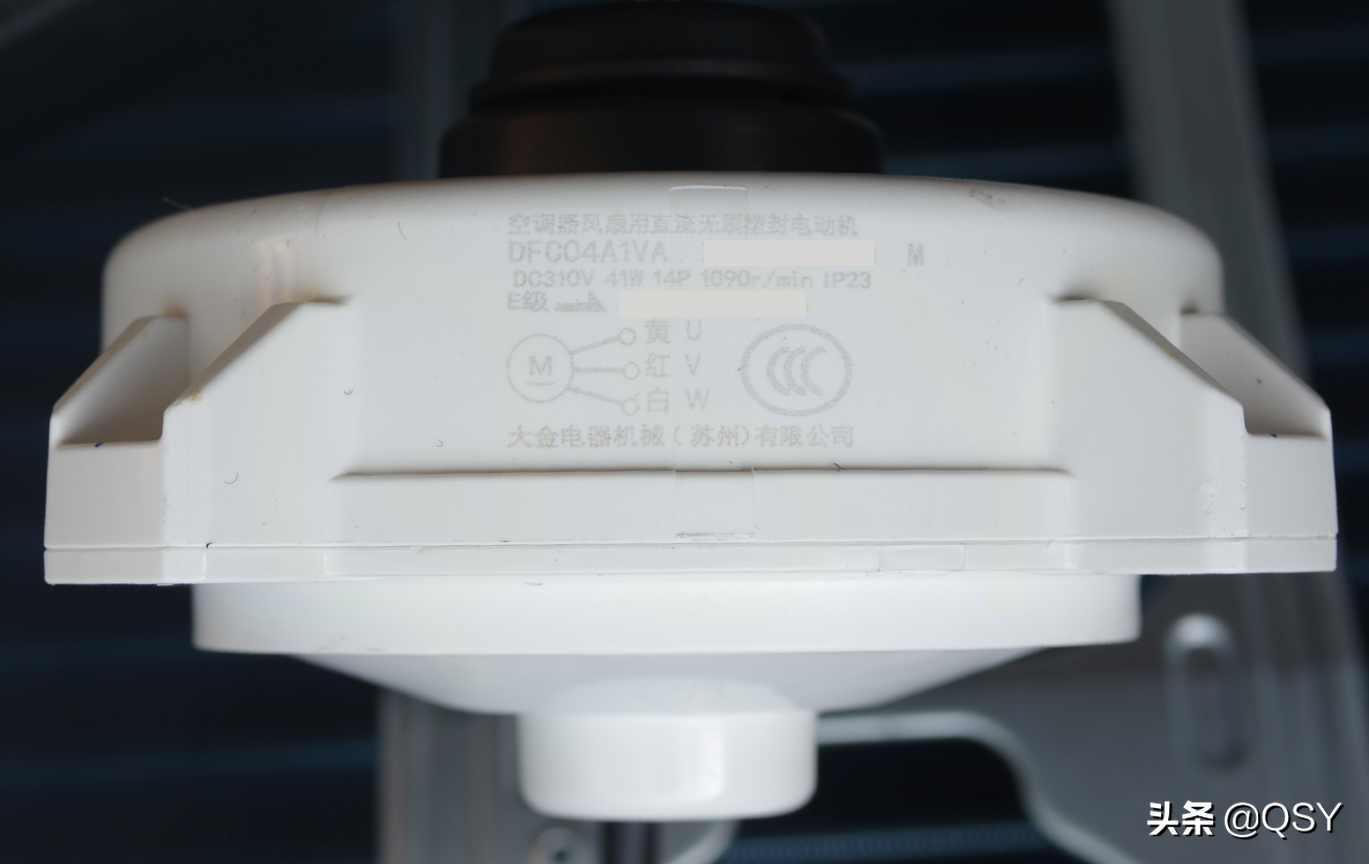

大金J系列1.5匹新三级，外机风扇电机，使用大金电器41w14P无刷直流电机
大金J系列采用「大金电器机械(苏州)有限公司」产的41w直流电机，电机功率比较大，1.5匹空调主流多采用30w左右电机。
大金电器电机最早是大金和松下合资的，后来松下将股权转让给大金，目前是大金100%股权。我个人看法，大金电机和松下电机，技术水准相当。
杭州松下是家电行业微电机顶级品牌，噪声低，寿命长久，是鉴别家电产品（空调、洗衣机等）是不是真旗舰的依据。松下电机是家电行业价格最贵的电机，并且产品供不应求，松下家电自己都用不起。

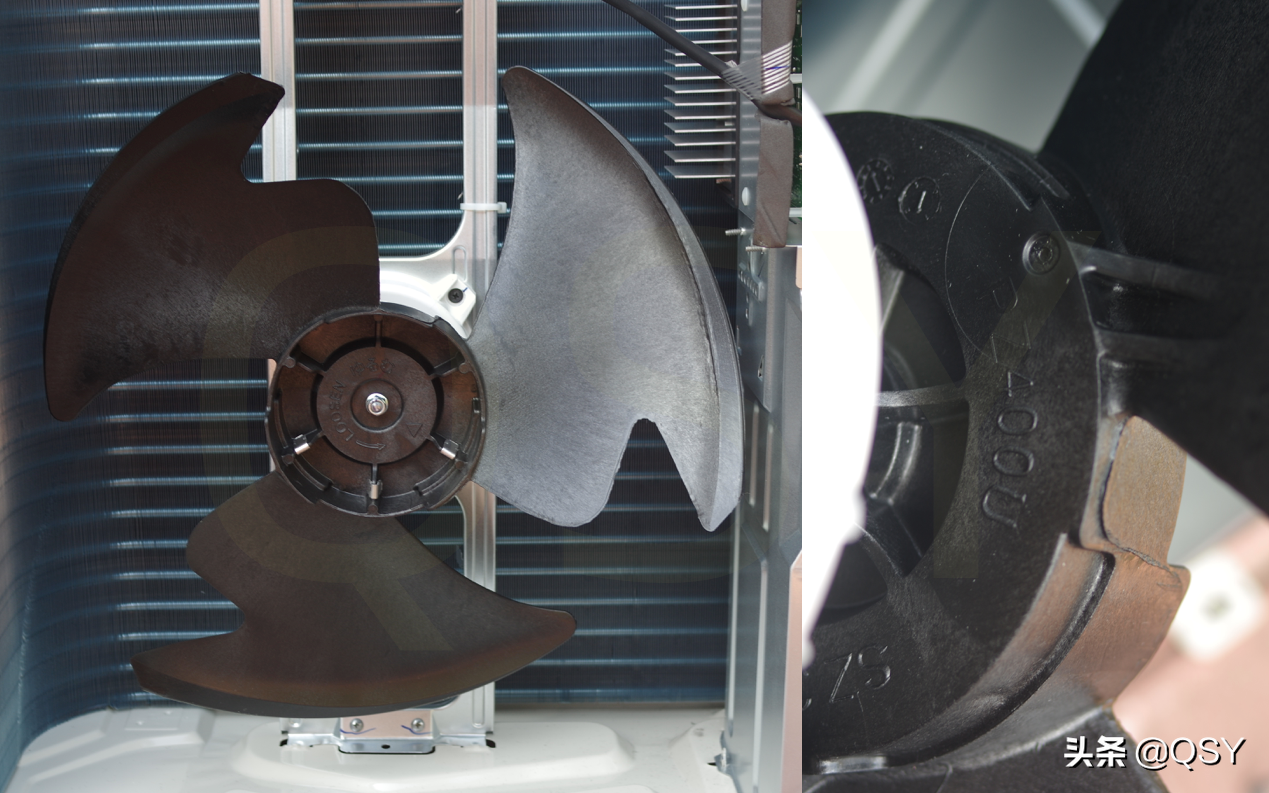

大金J系列1.5匹新三级，外机风扇直径400mm，鸥翼形状风叶，能够降低运行噪声，风扇做过动平衡

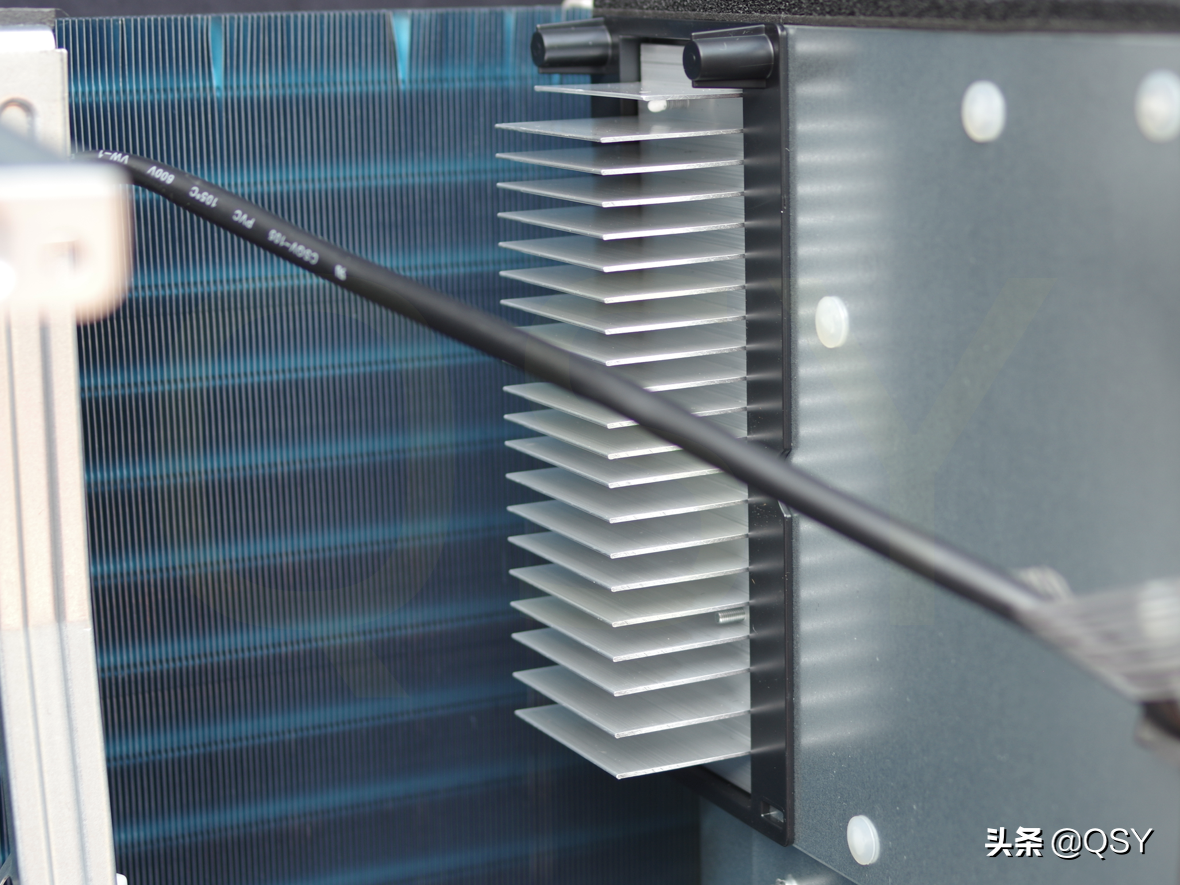

大金J系列1.5匹新三级，电控板散热片，面积还是比较大的

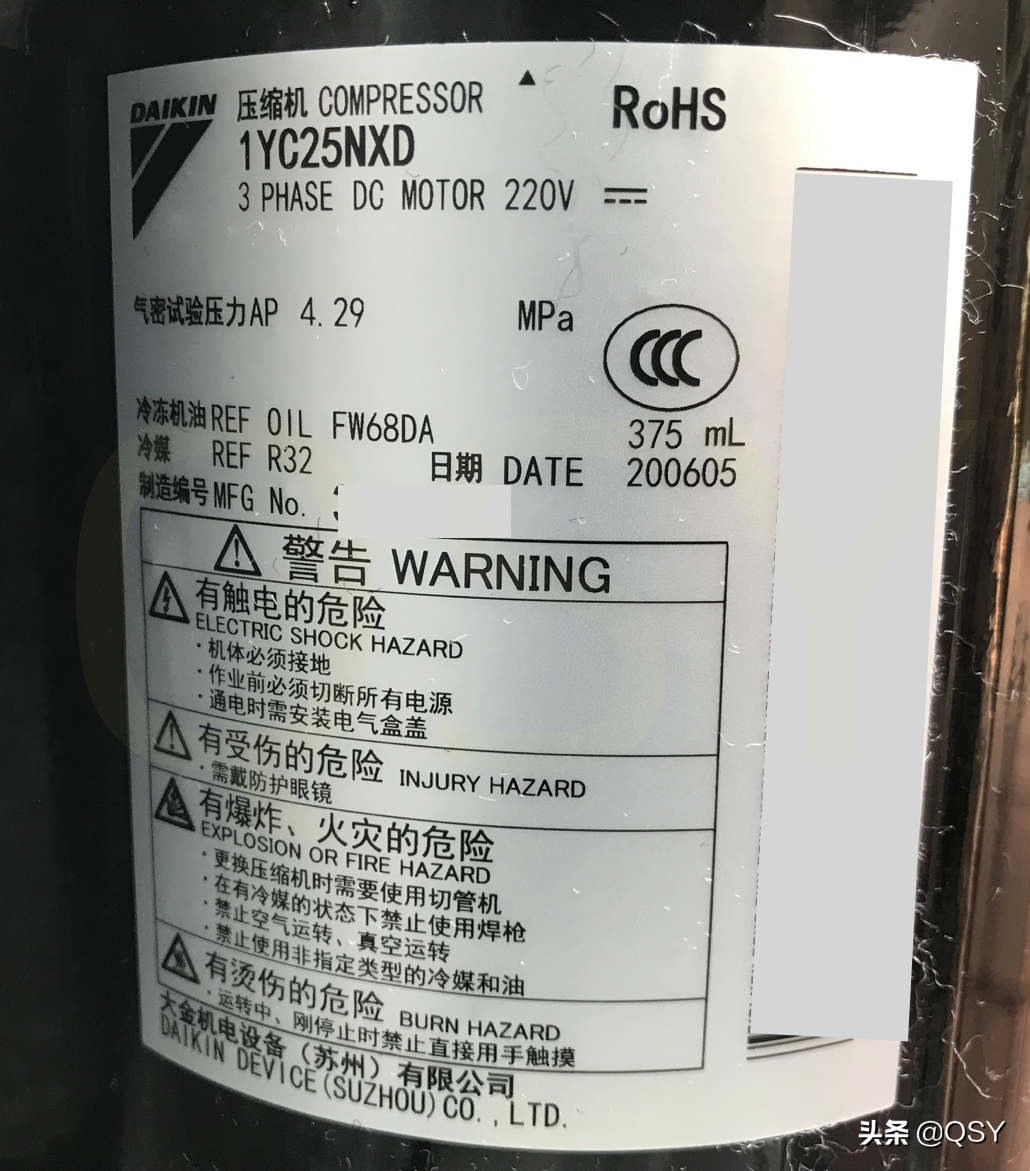

大金J系列1.5匹新三级，使用大金1YC25NXD摆动式压缩机，排量为9.2cc
我没找到大金压缩机手册，从网上查到的资料来说，型号中1YC25中的25，应该是2500w冷量，大金压缩机采用ARI工况50Hz转数测试，以此推断压缩机排量应该在9~10cc之间。
我还查到格力谦者R410a时代的老变频空调，格力谦者不同型号机型，是四款压缩机混用，分别是：大金1YC25、三菱电机SNB092、松下5RS092、凌达QXA-A104zC190A。
因为三菱电机和松下都是9.2cc排量压缩机，大金能与其混用，我推断大金1YC25也应当是9.2cc排量，性能水准与三菱电机、松下相当。
格力自家凌达压缩机是10.4cc排量，和三个日系9.2cc排量的混用，能感觉到技术差距了。

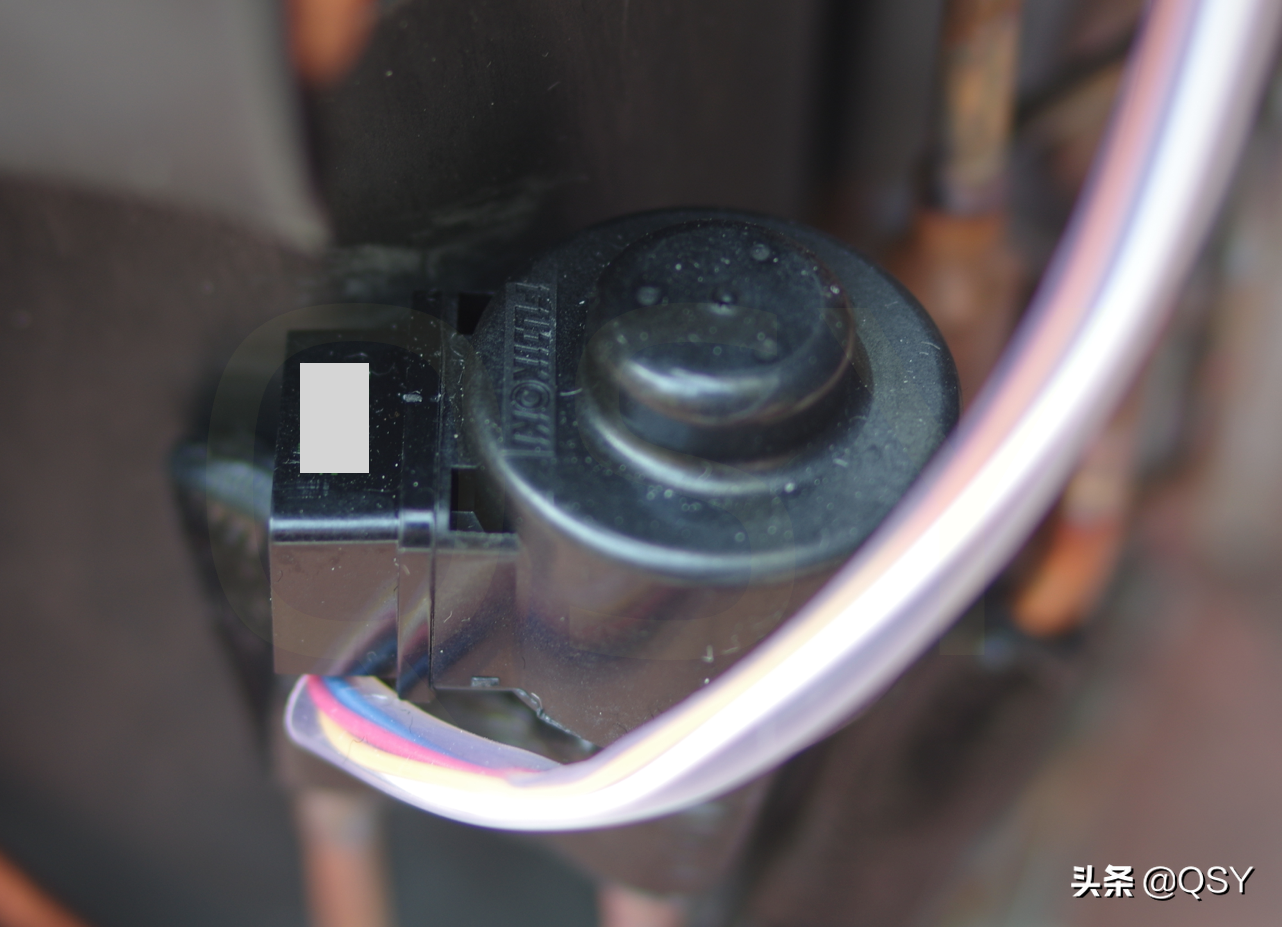

大金J系列1.5匹新三级，使用不二工机电子膨胀阀
不二工机和鹭宫，是电子膨胀阀的两大日本品牌，在售价上，这两个品牌要比国产的三花和盾安贵一些。大金在三级能效机型上给使用不二工机电子膨胀阀，还是比较厚道的。

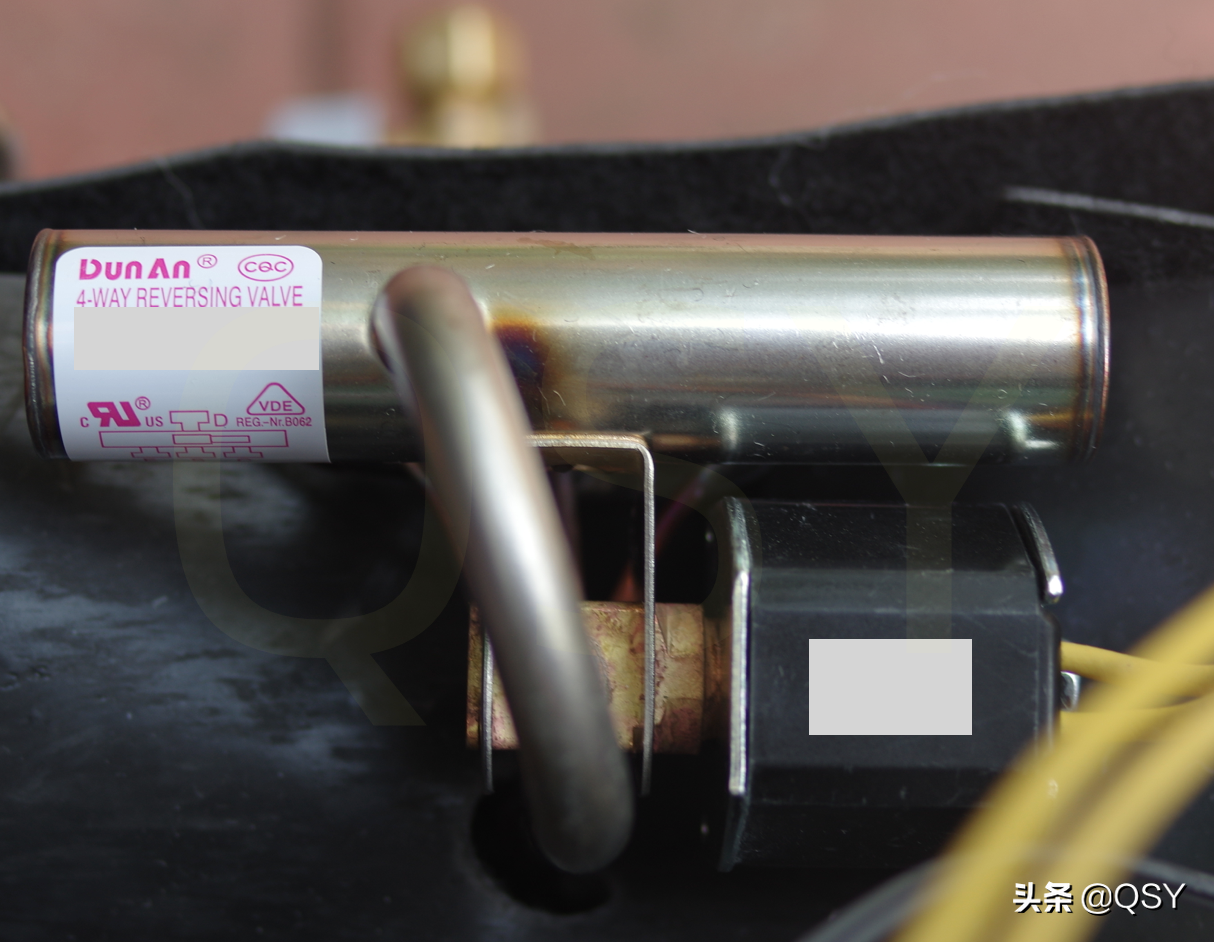

大金J系列1.5匹新三级，使用盾安四通阀

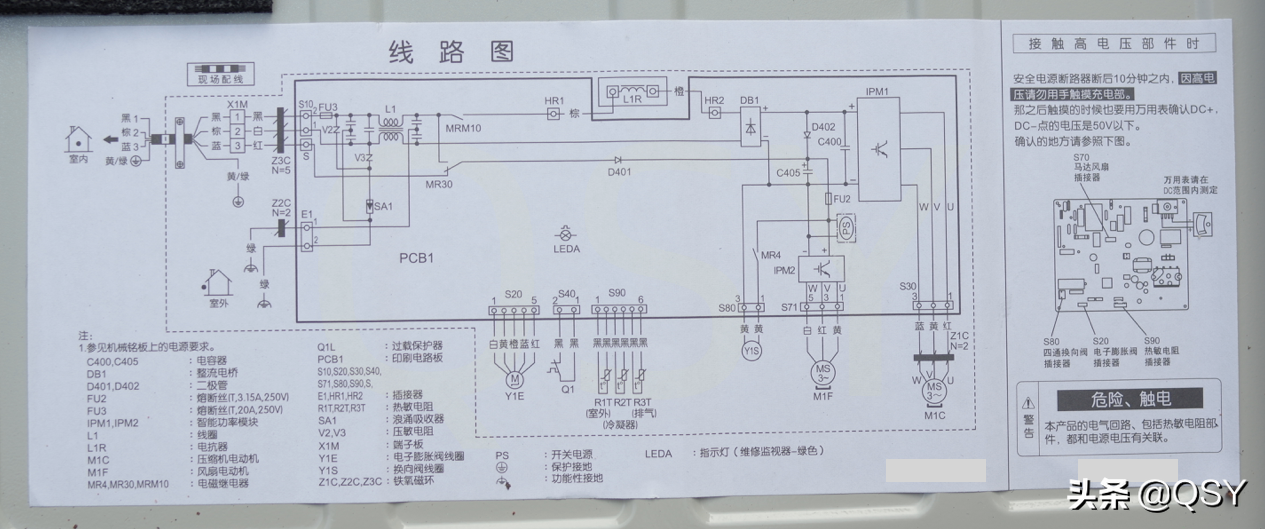

大金J系列1.5匹新三级，外机电路图
总体来看，大金J系列1.5匹新三级，室外机尺寸不大，但是优秀的紧凑设计，使用大金自家压缩机，大金自家电机，不二工机电子膨胀阀，以上部件都是行业顶级水准。J系列的热交换器是一排半，相对来说不算大，是新三级能效常规水平，或许也因此才是新三级能效。
大金E-MAX5J系列室内机室内机型号：FTXJ336WC-W

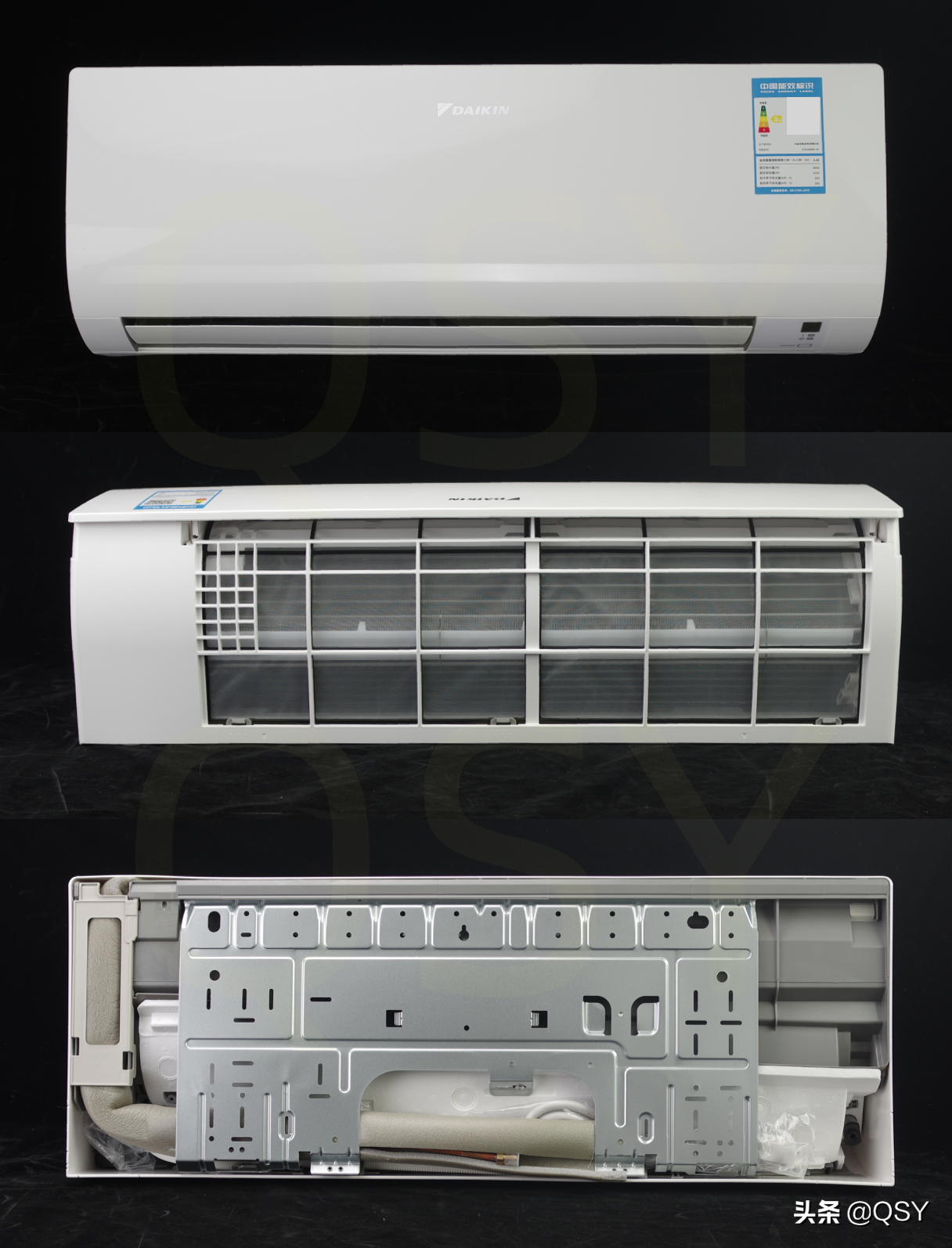

大金J系列1.5匹新三级，内机宽高深尺寸：770×285×223mm
大金J系列内机宽度为770mm，尺寸比较小。

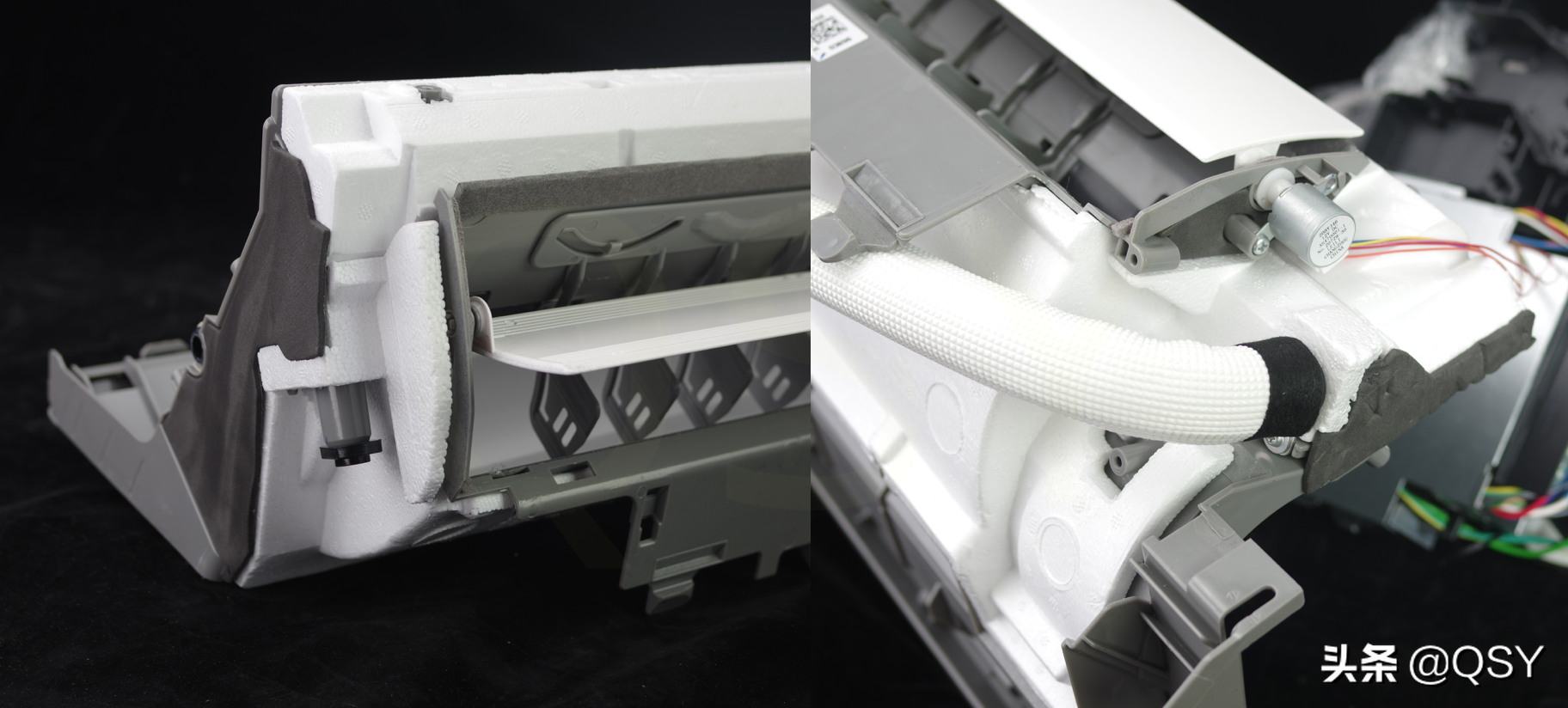

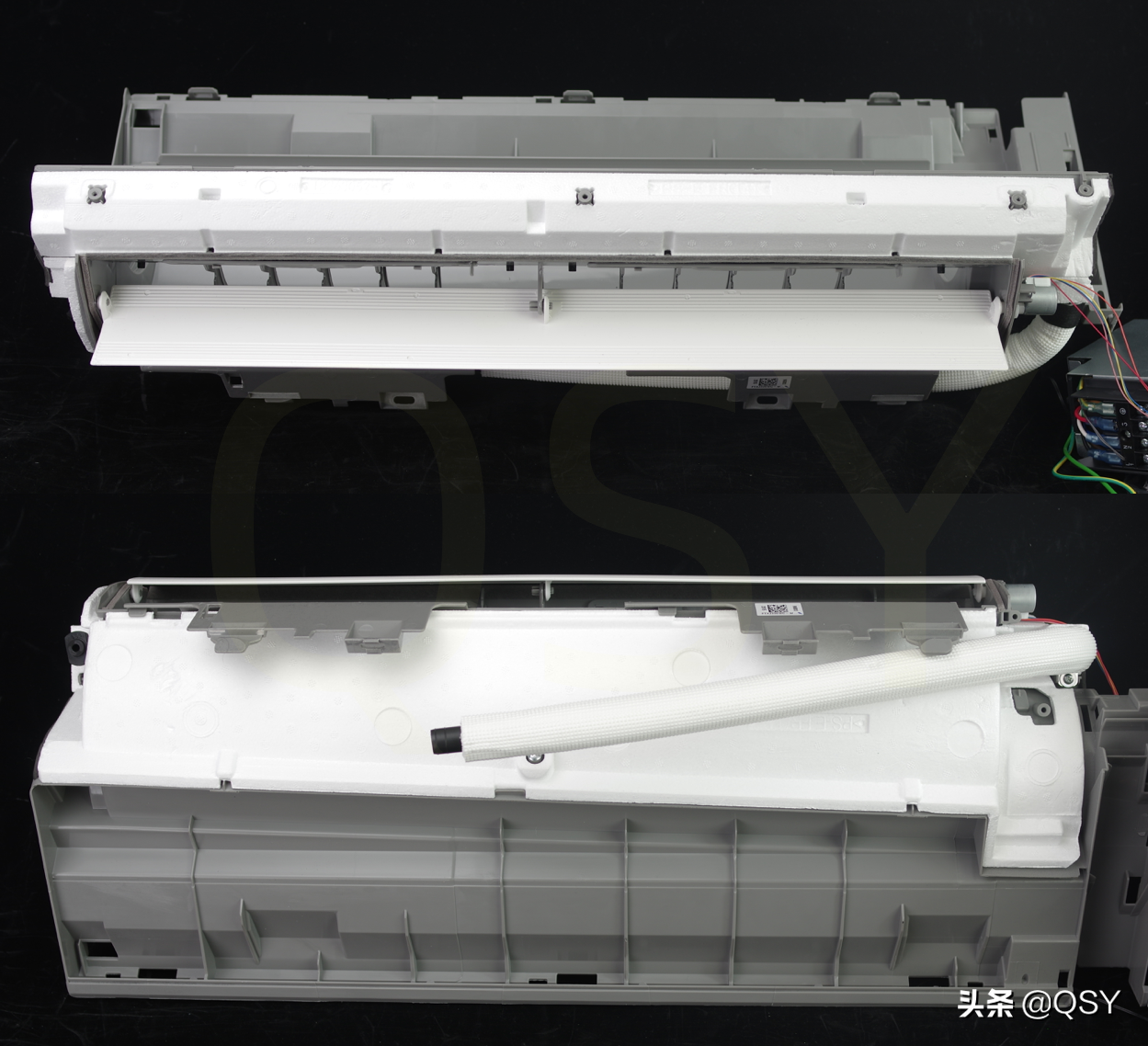

大金J系列1.5匹新三级，出风口和接水盘背面都有泡沫框架
大金J系列1.5匹新三级，接水盘左右两侧也都有泡沫
大金J系列使用泡沫框架，主要塑料部件之间都使用泡沫隔开，泡沫能隔音，有效避免热胀冷缩时，塑料部件的变形和拉扯，那种突然来一下噼里啪啦的声响。泡沫又能隔温，避免空调内机产生冷凝滴水，一般冷凝水都是部件隔温不好产生的。
其实当初拆大金零境时，就发现零境使用了大量泡沫框架，但J系列作为大金最便宜的机型，还是泡沫框架是超出我预期的。
大金E-MAX5J系列内机配置

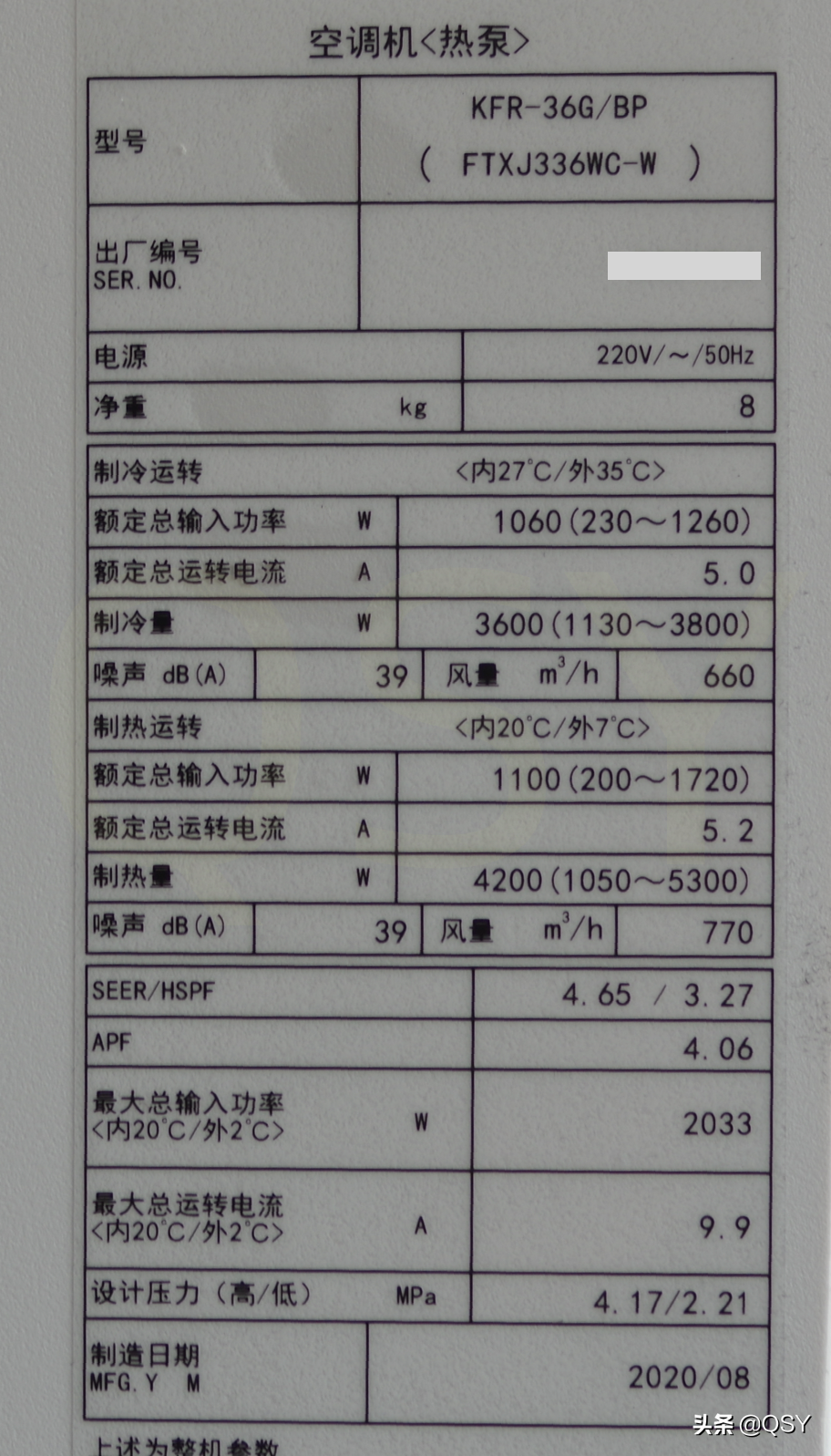

大金J系列1.5匹新三级，内机参数

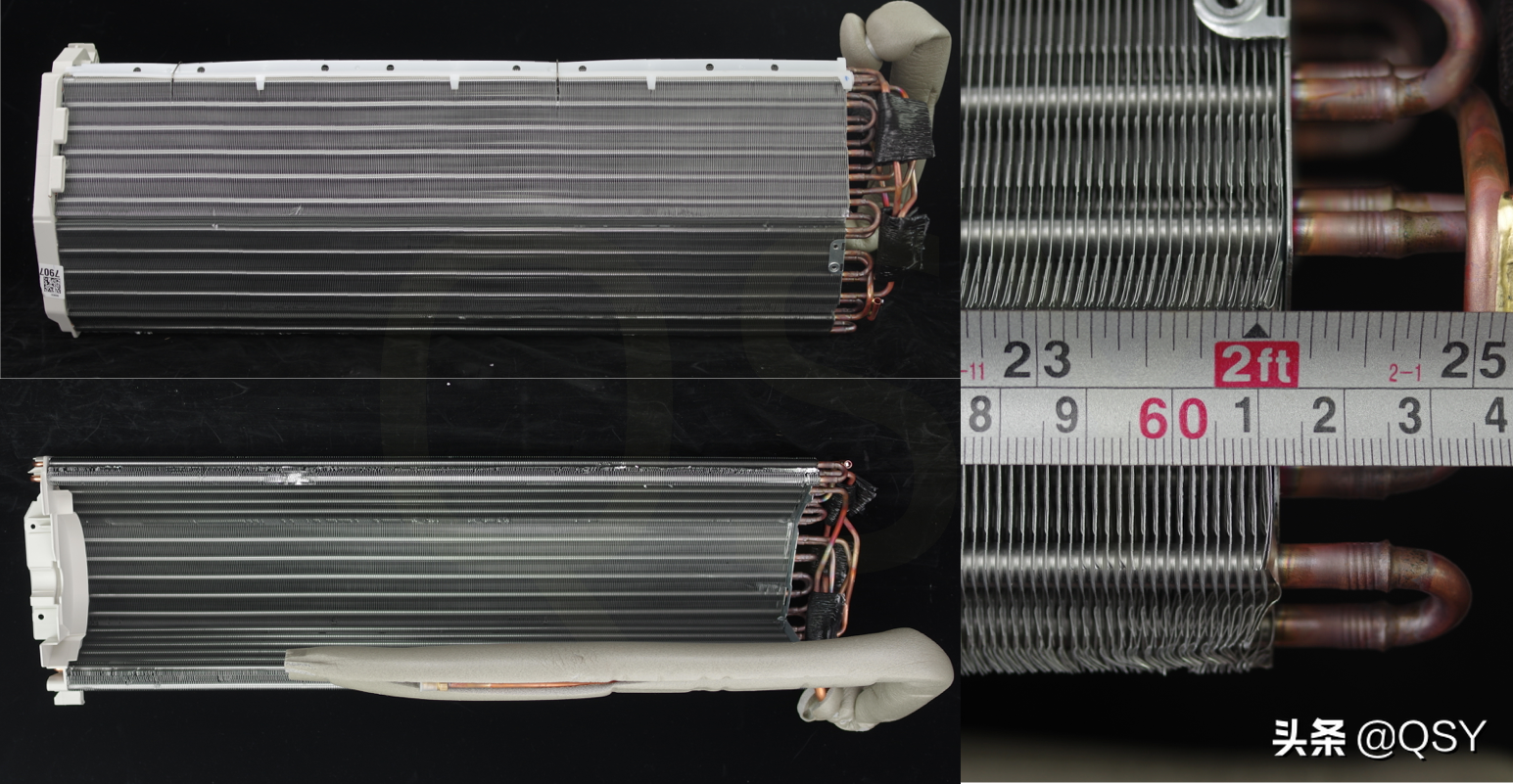

大金J系列1.5匹新三级，内机蒸发器正面和背面，带翅片部分铜管长度约61cm

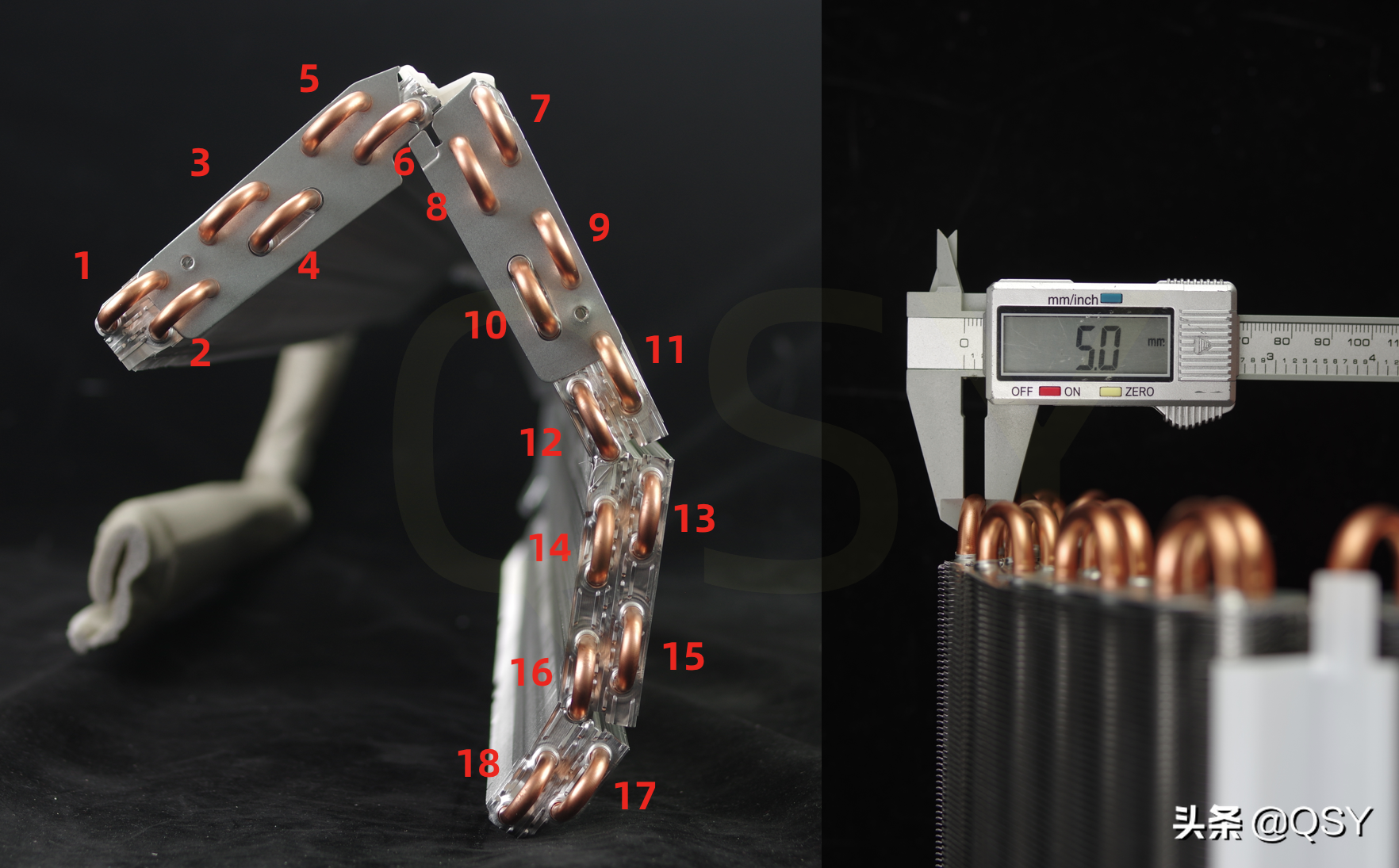

大金J系列1.5匹新三级，蒸发器和铜管外径
大金J系列1.5匹新三级，蒸发器为18组5mm细铜管加密设计。在我拆过的空调中，目前只发现大金和富士通是高密细管，对焊接工艺要求更高，单位面积下热交换能力更强，多使用在高端空调室内机上。

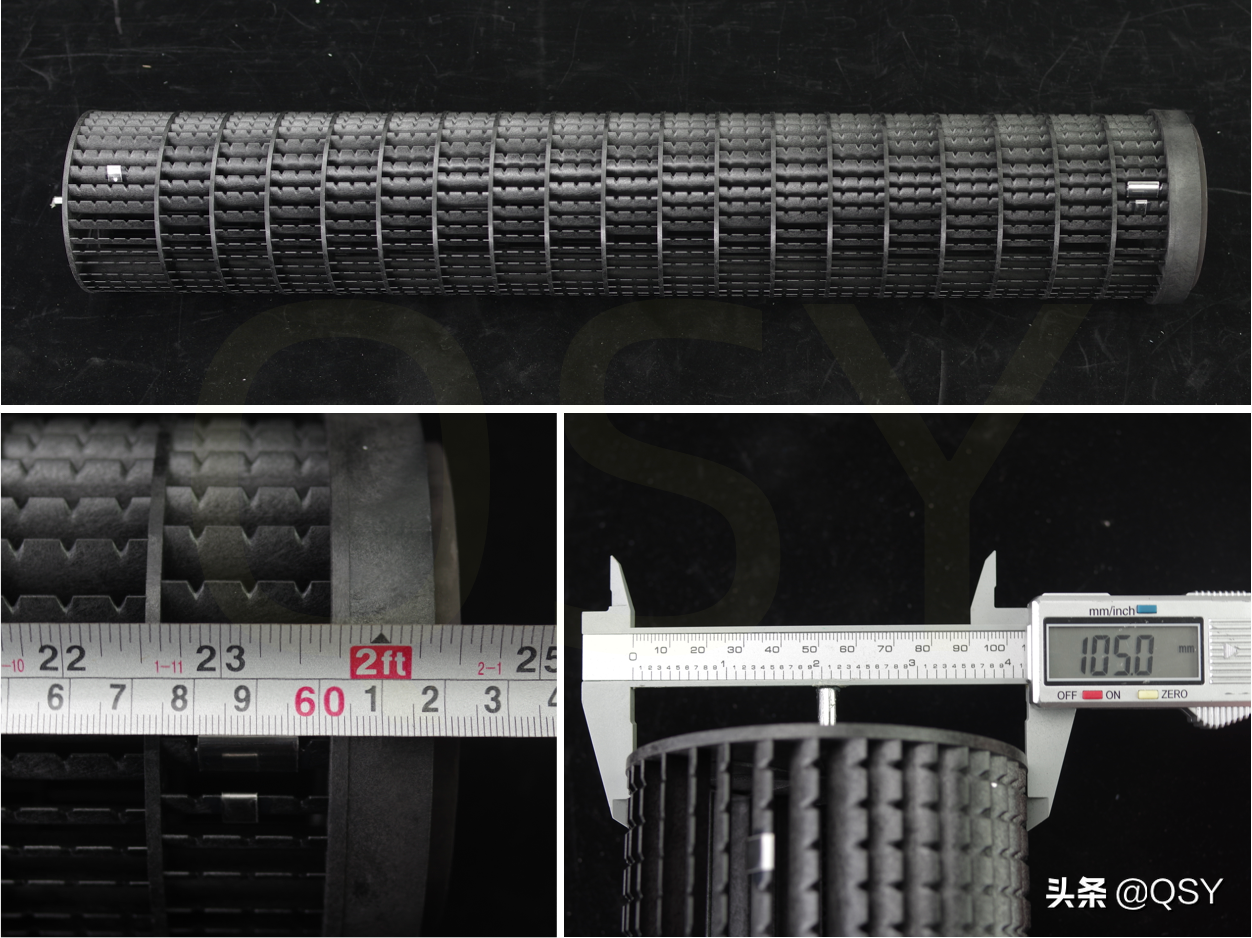

大金J系列1.5匹新三级贯流风扇，长约60cm，φ105mm，有做过动平衡
大金J系列使用φ105mm（φ是直径）大直径风轮，通常国产空调风轮直径尺寸在90~98mm，直径是比较大的。同时J系列的贯流风扇是锯齿结构，这种设计可降低风噪，还能避免小风量时的低频共振。
锯齿风轮的缺点，是会减少循环风量，降低空调能效，需要搭配大口径风轮和功率比较大的电机，简单理解就是用能效换更静音。

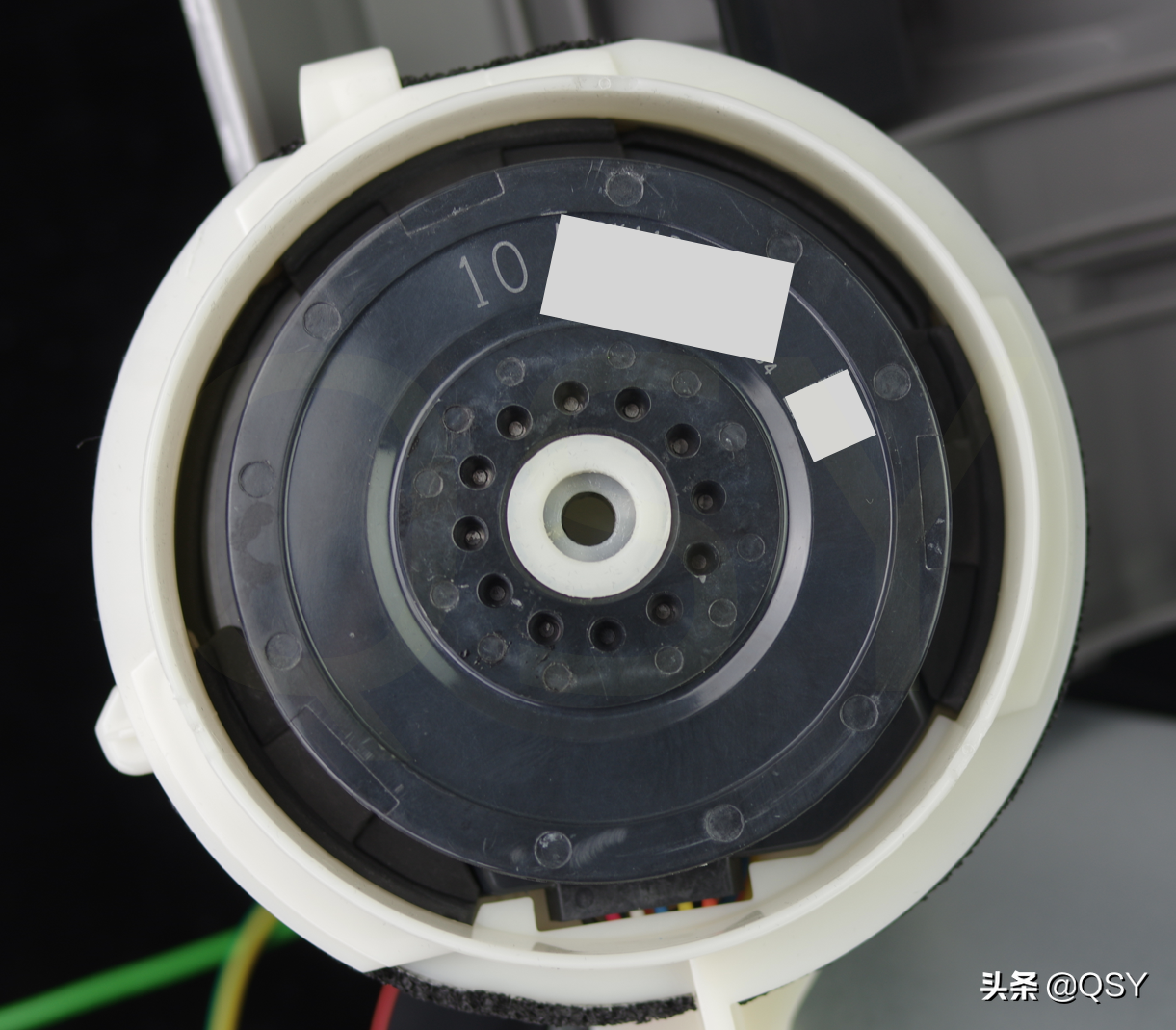

大金J系列1.5匹新三级，内机风扇电机
大金J系列，使用大金自家的“ODM磁悬浮式外转子电机”，遗憾的是电机上依然没参数，不知道电机功率。
外转子电机需要零部件更多，体积更小，输出力矩和功率比较大，运转也更为静音。目前各类风机都有发展使用外转子电机的趋势。
有意思的是我在安装风轮时，把风轮对准电机接口内，就会自动吸入，感觉类似汽车的电吸门。

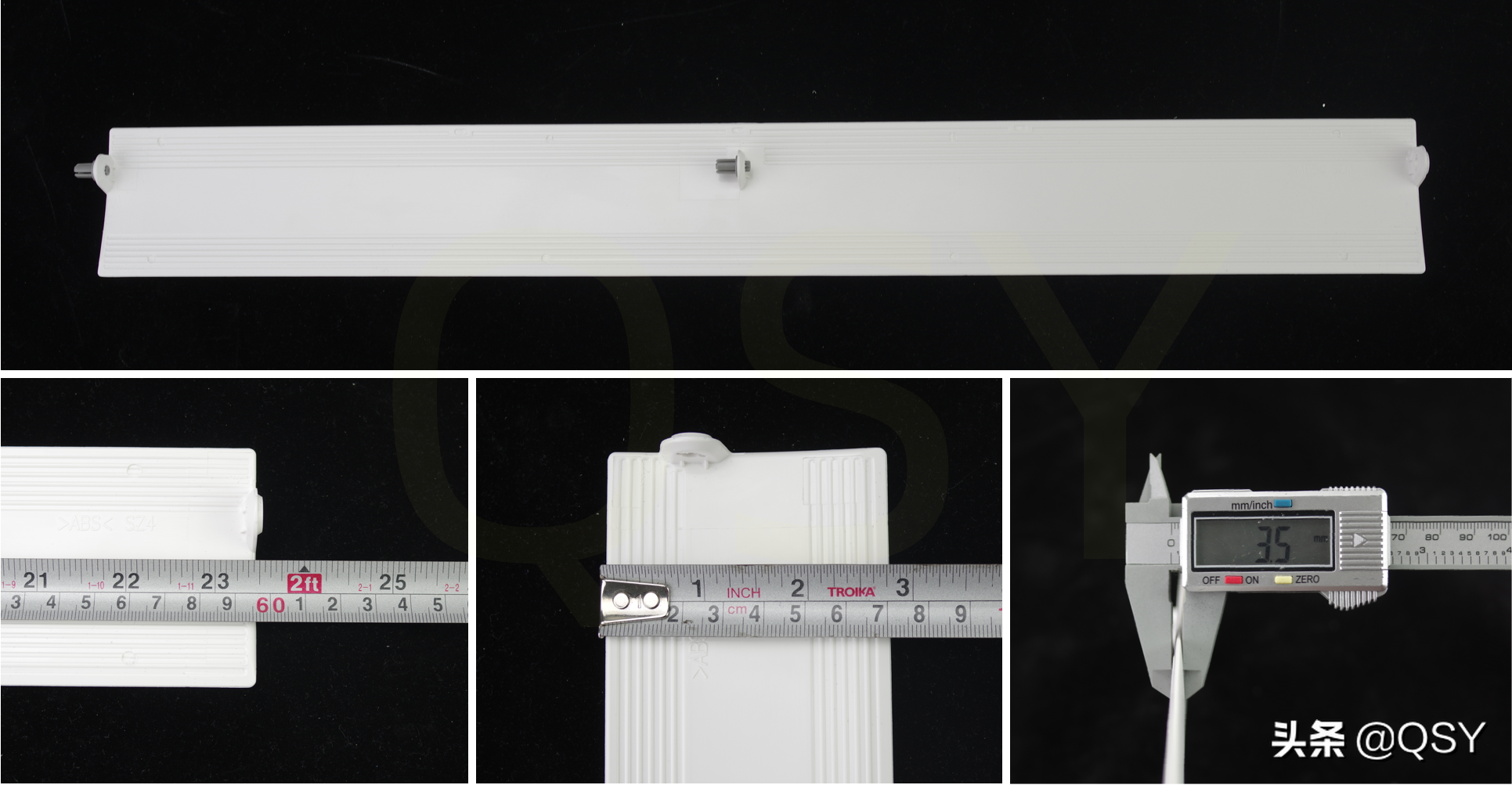

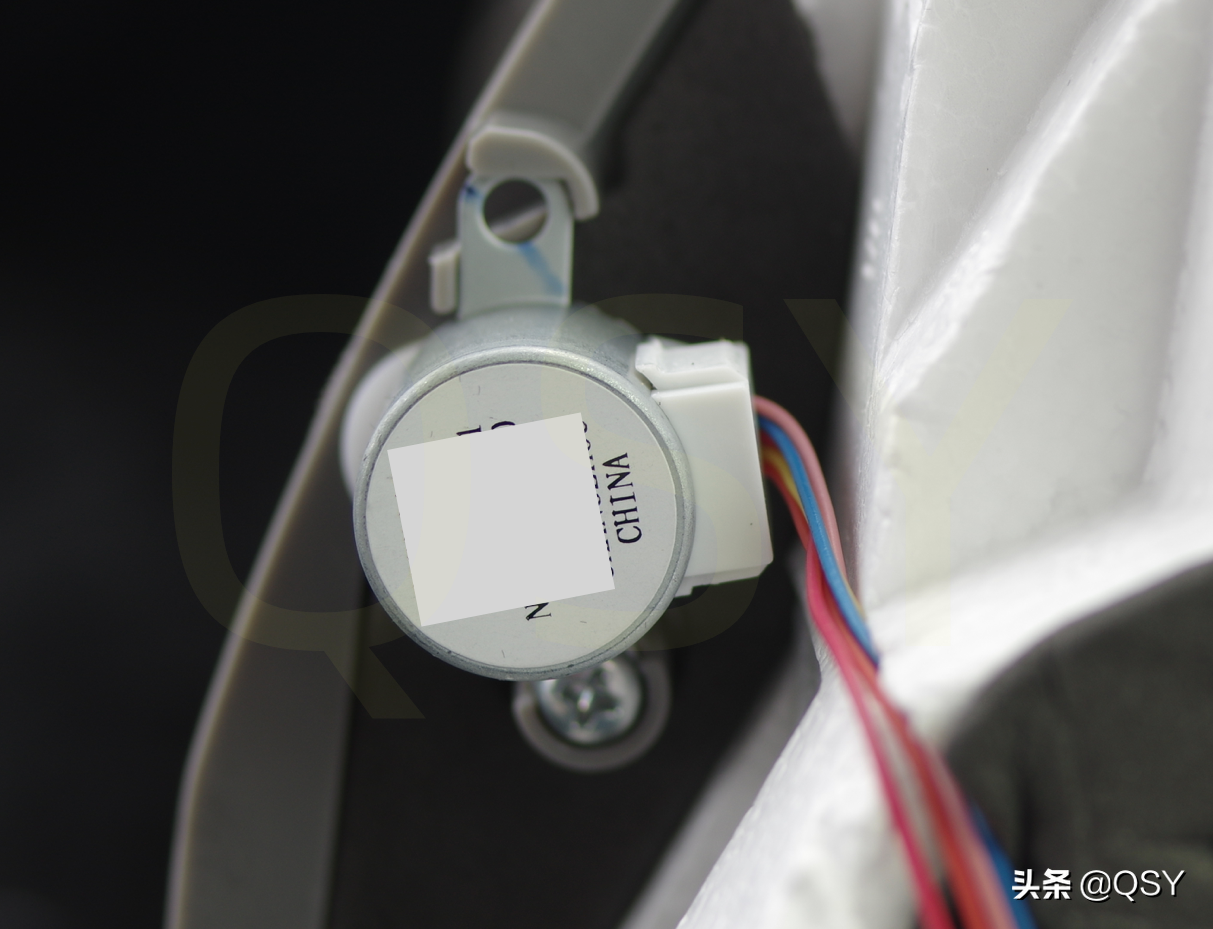

大金J系列1.5匹新三级，一个步进电机，控制导风板上下扫风，并不支持左右扫风

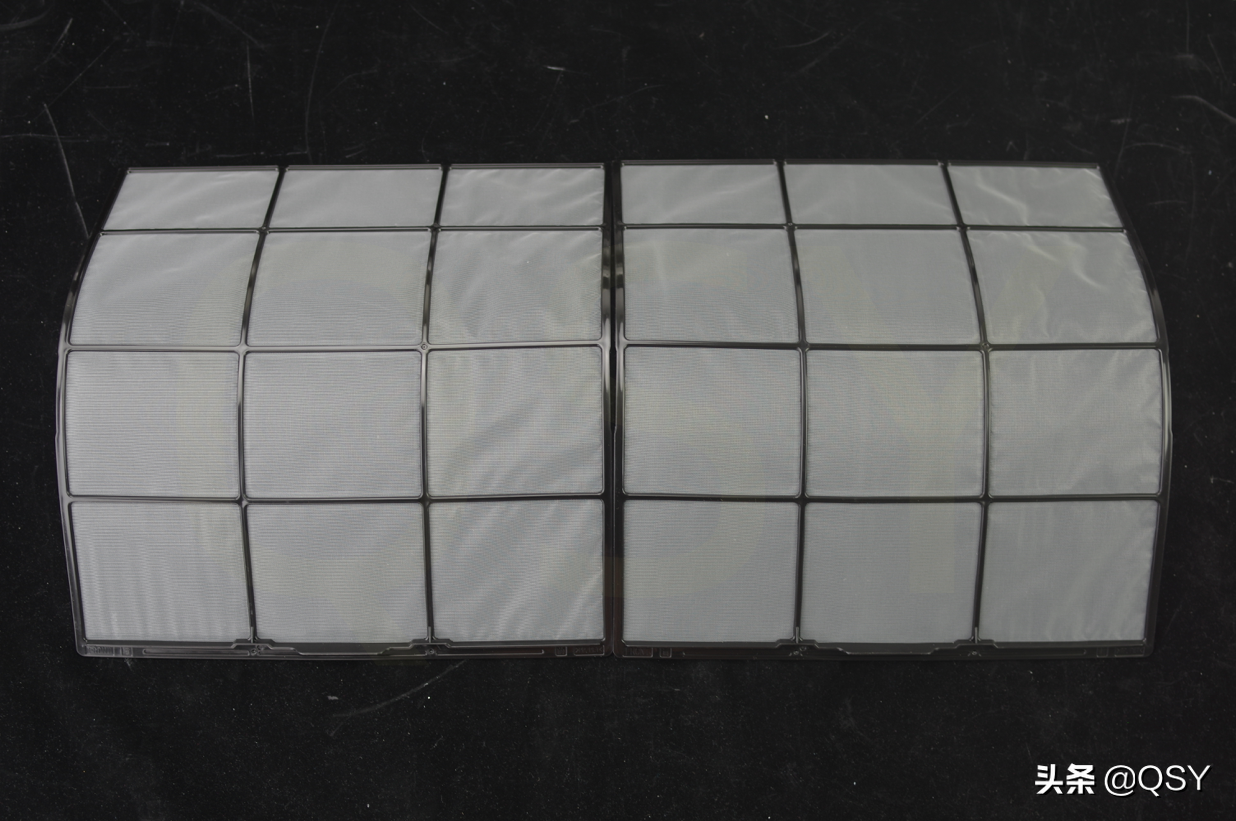

大金J系列1.5匹新三级，内机过滤网，左右共两片，滤网密度高

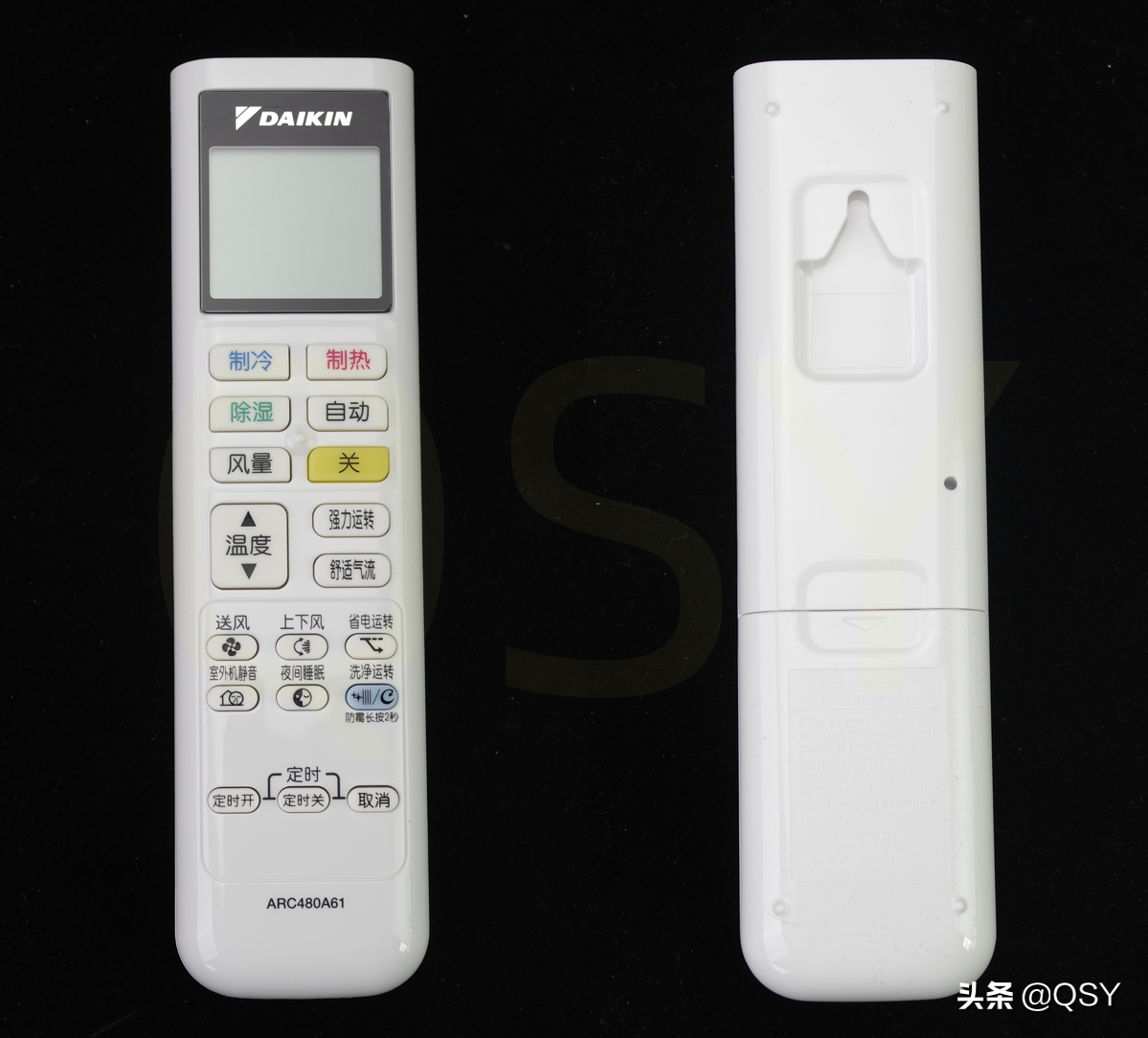

大金J系列1.5匹新三级，遥控器
遥控器按键较多，功能显示也比较直观，多数功能都能一键操控。

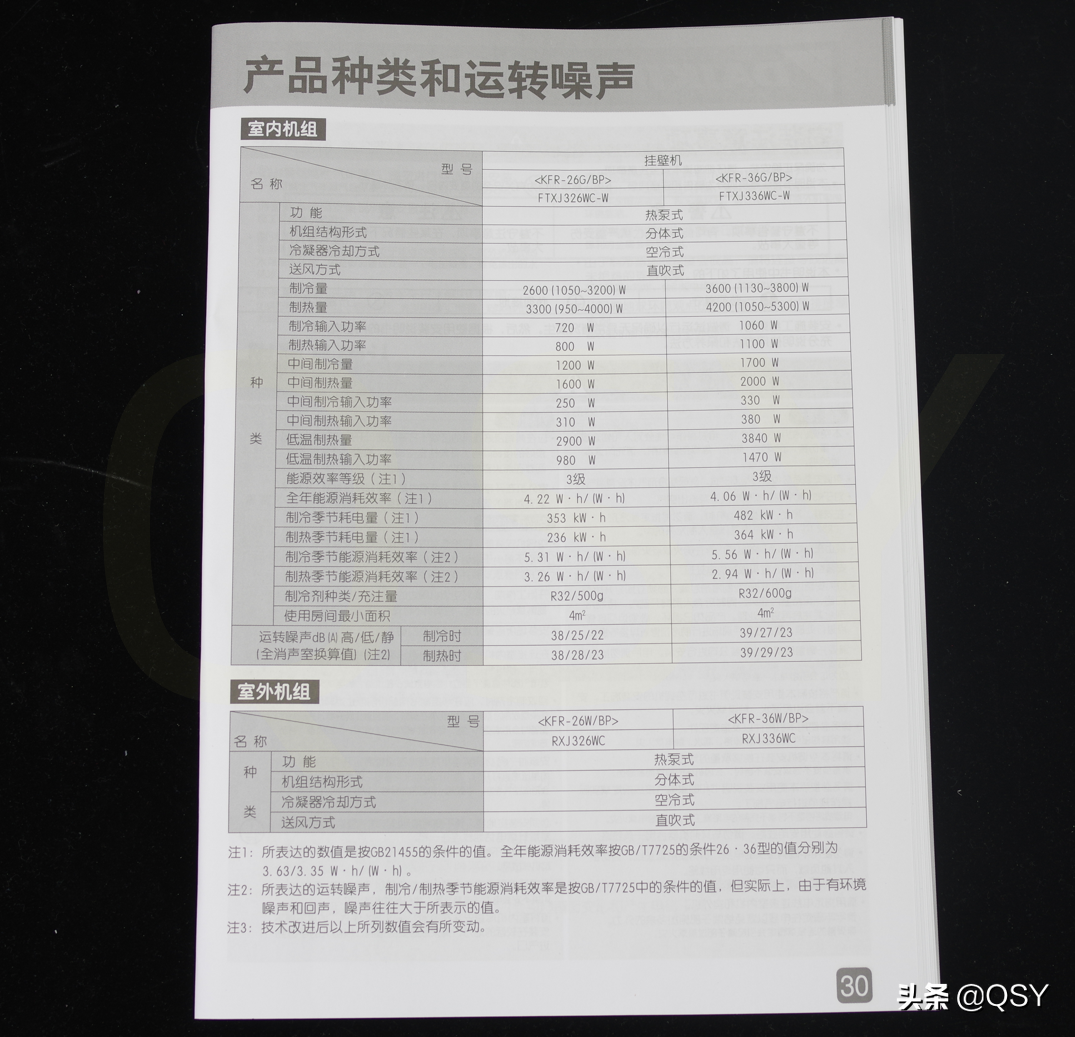

大金J系列1.5匹新三级，说明书参数页
大金E-MAX5J系列配置总结和个人看法压缩机：大金1YC25NXD单转子压缩机，排量为9.2cc
制冷剂：R32/600g
外机换热器：1排×12组24根0.69米铜管+8组16根0.43米铜管，总长度约23.4米
外风扇电机：41w大金直流电机，φ400mm风叶
外机宽高深：740(675)×550×337mm
外机重量：25kg
电子膨胀阀：不二工机
内机宽高深：770×285×223mm
内机重量：8kg
内机换热器：2排共36根5mm铜管
内风扇电机：大金外转子电机+φ105×600mm风轮
循环风量：660m³/h
连接管长度：4米
售后政策：整机质保3年
外机：经过拆机确认，大金E-MAX5J系列，使用大金自己的摆动式压缩机，不二工机电子膨胀阀，室外机一排半热交换器，铜管总长约23.4米，搭配41w大功率直流电机。外机都是顶级水准部件，只是热交换器面积不算突出。
内机：大金E-MAX5J系列的内机超出预期，部件之间使用泡沫框架，使用2排共36根5mm加密细管蒸发器，φ105mm大口径锯齿贯流风扇，搭配大金自家ODM外转子电机，这个配置比较高，关键是内机消音处理是顶级水准，作为新三级能效机型，能做到这样的静音配置真是良心了。
大金的外机和内机，都是小尺寸紧凑设计，安装空间受限的时候，可以考虑大金。
如果说大金E-MAX5J的不足，那就是作为大金最便宜的机型，不支持康达气流。
评价：大金E-MAX5J是一台配置比较好的空调，适合面积别太大（14平左右）的卧室，静音做的特别好，内外机尺寸小巧，不支持康达气流有点遗憾。
