老妈告诉我说，家里的电磁炉开机就报警。家里的美的电磁炉购于2003年末，虽然服役将近20年，但平常也较少使用，偶尔用来炖火锅，应个急什么的。想当年花了我299元的巨款买的这款电磁炉，要是换算到现在，等价千元价位了。但是现在便宜的电磁炉，几十元就可以买的到，这不禁让人感慨，家电产品，更新换代，倒真是越来越便宜。
奈何本人囊中羞涩，加上平时也喜欢折腾，因此打算自己来维修一下。
就是如下这款美的MC-SP2115型号的电磁炉。

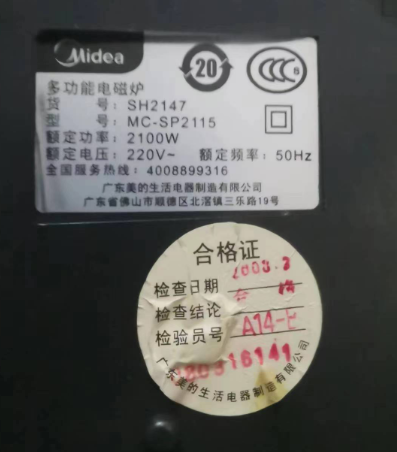

电磁炉型号
电磁炉开机提示“E7”，于是我便到网上搜了一下，E7代表过热保护，大概是炉面的温控探头坏了。它是一个热敏电阻，PDD一搜，多的是，而且不贵。准备买一个回来更换。

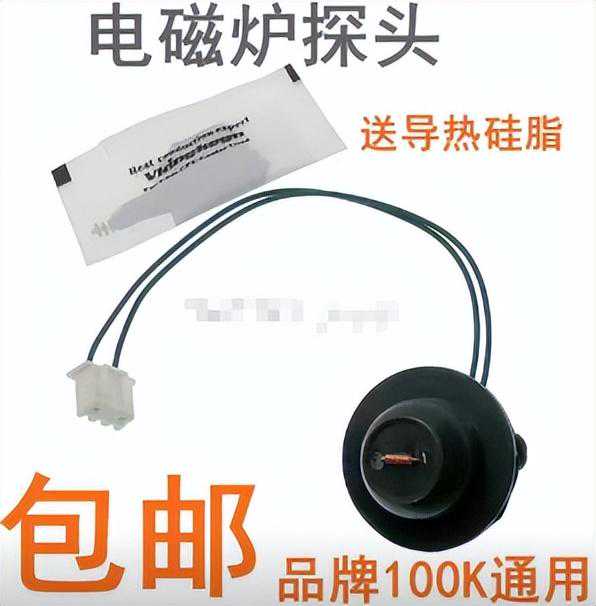

电磁炉探头
但我一想，不对啊，电磁炉都没有开机，怎么可能会过热保护呢？是哪里有问题，看来并不简单。于是我再在网上找资料，原来每一品牌的电磁炉的故障代码并不一样。我误认为是通用的，把别的品牌故障代用到了美的的上面。这里要吐槽一下，为什么这些厂家不统一一个标准呢，各搞各的，这样的无形成本肯定是很多的。

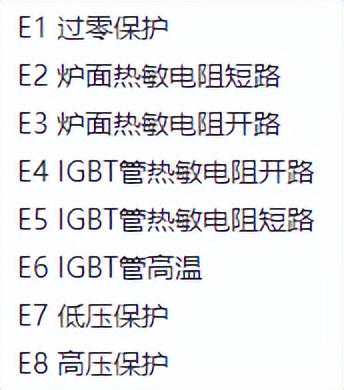

美的电磁炉故障代码
美的电磁炉故障代码”E7“代表是低压保护，“E8”代表高压保护。当前中国电网一般来说电压很稳定，不象80，90年代，看个电视，还要配一个稳压器。因此，我断定是电路中元件中的故障，导致电磁炉误报。
高低压保护的原理:
单片机检测电网电压,电压过高(250V以上)或者过低(150V以下)则会出现高压保护E8或者E7保护,以保护电磁炉不受电压影响而烧坏。
网上找了很久，由于这个型号电磁炉年代久远，找不到这个型号的电路图，因为我只能参考别的型号的电路图。只得做了一些功课，大致了解到其中的工作原理。从输入的市电电压中，并联两个二极管进行整流，然后通过串联两个电阻进行分压，将得到的电压由单片机的VIN引脚来检测电压值是否正常。大致电路如下图，虽然不同品牌或型号的电路会略有不同，但在基本上电路中，一般只包含了二极管，电阻，电容三种元件。
电磁炉电压保护电路
祭出我的万用表，拆机。
首先，按别人的经验，先检测18V和5V电压是否正常。测试均正常。
然后，在电路板上找到VIN端输入脚。这块板子上有印字，很容易就找到了。测量VIN电压为1.3V,从网上查到的资料看，该脚电压为3V，因此MCU检测到低压，报警“E7”.
考虑到电路中，电容损坏的可能性更高，于是拆下电容，更换了同种电压，再进行测量，电压仍为1.3V。
由于该脚的正常电压为3V，当前电压却为1.3V，因此可以断定该电路中电阻阻值增大了。
在大都数电路中，都是串联两个电阻进行分压，但我的这款老式电磁炉的电路中，只有一个电阻进行降压，于是就简单了，把它直接拆了下来。
通过目测，电阻有腐蚀的痕迹。经万用表测量它的阻值为1.7M。按照电阻上的5色环标识，在网上查找对应的阻值为820K，因此由于它的阻值变大了，导致电压过低，产生了低压保护。

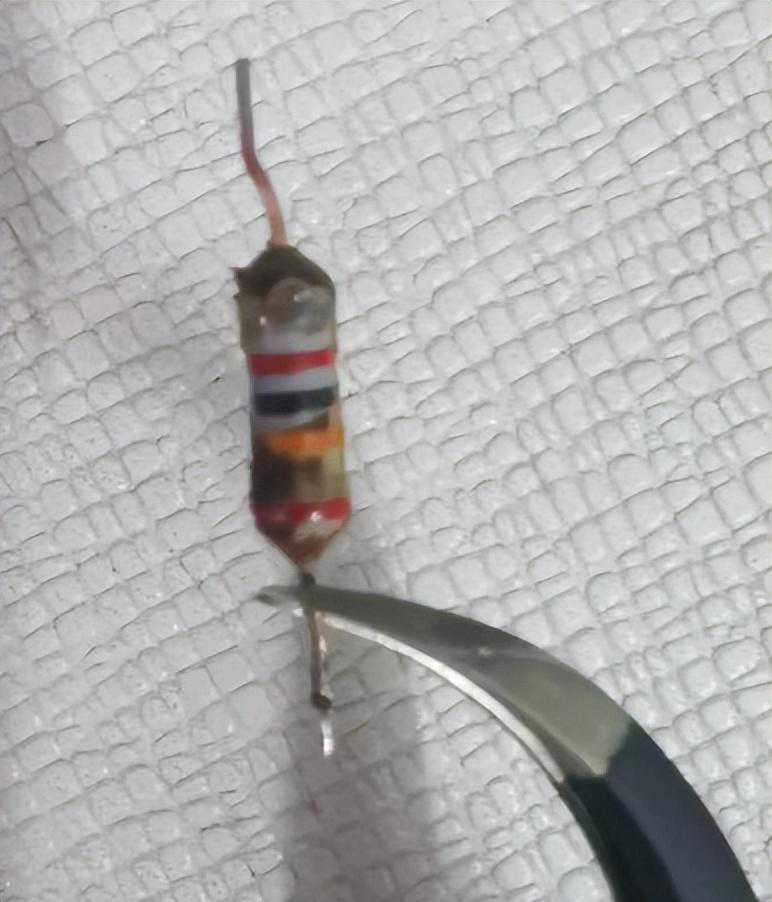

损坏的电阻
于是再从PDD上购买相同阻值的电阻。两天到货后，更换电阻，电磁恢复工常工作。
真是一个开心啊，毕竟我只是一个业余的爱折腾的人，也只是现学现卖。最终，我仅花了两块多钱就把这个低压保护的电磁炉修好了。
不说了，我要去老婆面前邀功去了。
