锁相环(PLL)电路锁相环(PHASELOCKLOOP)电路实际是一个基准频率恢复电路,它是恢复、再生一个和信号源端(发送端)同频、同相的载波信号的电路.在彩色电视机工作中有多个部位在对信号处理中需要用和发送端同频、同相的基准载波来协助处理才能完成.而这些基准载波在接收机中是用振荡器产生,但是振荡器产生的基准载波信号其频率及相位是极不准确、极不稳定的,这就需要由锁相环电路(同步电路)用发送端发来的基准信息经锁相环电路控制振荡器,使之产生和发送端严格同频、同相的振荡信号(精确的控制锁定振荡器产生标准的载波信号供处理电路使用).
例如:在彩色电视接收机中的行、场扫描电路所产生的行频(15625/s)、场频(50/s)都必须和发送端严格的同频、同相(行振荡器产生的扫描信号必须和发送端严格同频、同相);彩色解码电路中从色度信号中分离R-Y、B-Y色差信号的同步检波器需要和原发送端严格同频、同相的4.43361875MHz的副载波(过去彩色电视机中的副载波恢复电路就是锁相环电路);另外在信号处理电路如:基带延时线电路中的电荷开关电容转移频率必须是行频的整倍数关系;频率合成高频头中本机振荡器的频率控制必须严格保持高于欲接收信号图象载频38MHz;Y/C数字分离电路的A/D转换取样频率是色副载波的4倍数,伴音检波电路中的调频检波均须对频率和相位进行严格的锁定.

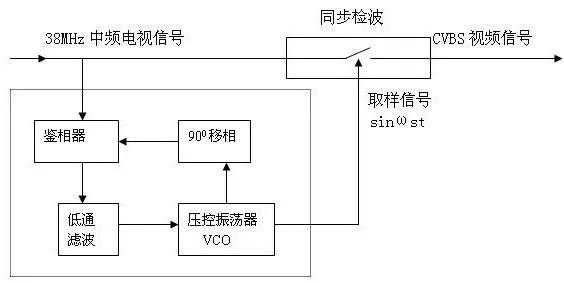

锁相环电路框图
机型:TLM26E29机芯:液晶-MST6故障现象:收台少,光栅暗
分析检修:开机观察,雪花点正常,但光栅亮度很低.自动搜台过程中偶见行不同步现象,但不能出现正常图像.因此怀疑问题出在高中频通道，首先检查高频头VT电压、5V、总线电压均正常,代换高频头后故障依然.于是将重点放在中频通道的检查上,但经检测供电、总线电压都正常！仔细分析图纸,该机是由锁相环来控制整机高中频通道信号解调的,如果该电路的基准信号产生偏移,那么必然就会导致锁相环路失锁,而致使信号的解调产生频率偏移,解调出的信号幅度降低(视晶振的频率偏移量而异）,因此就会形成收台少,行场不同步,光栅暗等现象.据此分析直接更换晶振Z3后故障排除.
PLL电路就是利用调幅波中载波份量的信息来恢复原载波的闭环电路

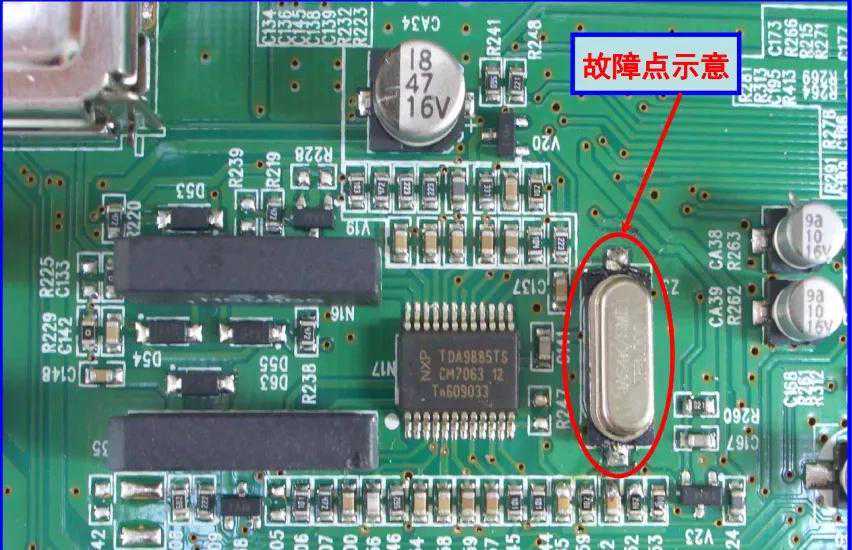

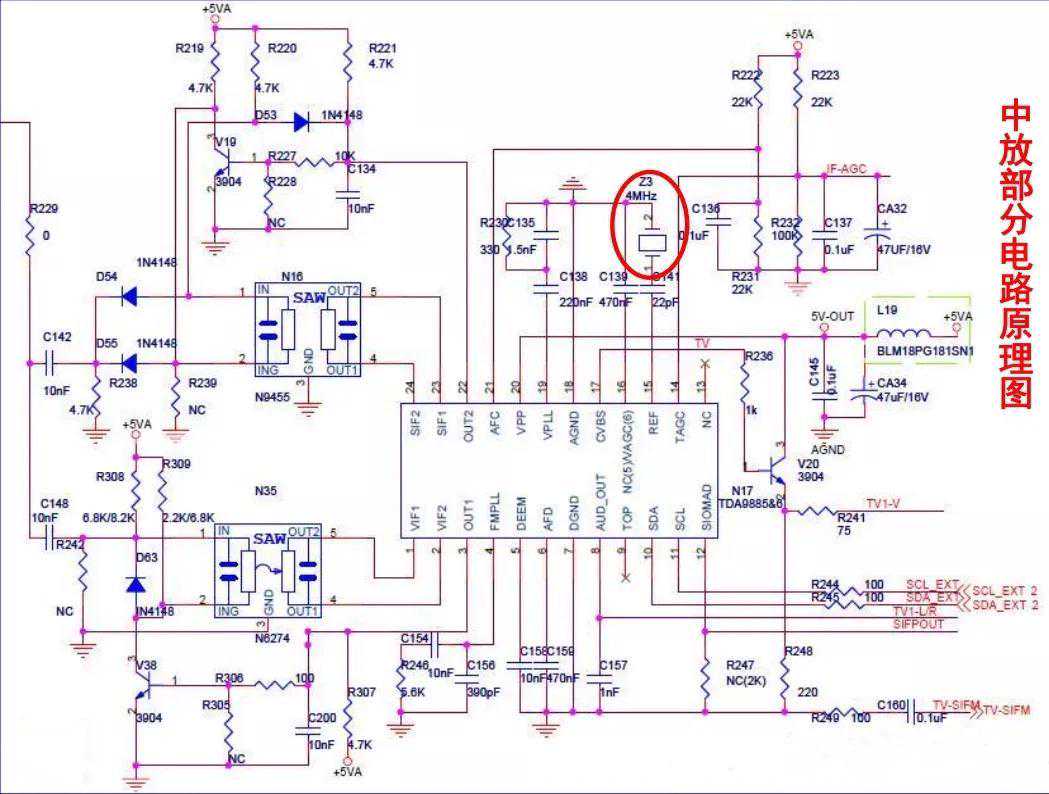

中频处理部分电路实物图
