故障说明：海信KFR-2601GW/BP挂式交流变频空调器，将电源插头插人电源插座，导风板自动关闭，使用遥控器开机时，室内机没有反应。图1为室内机接收器电路原理图。
图1
1.按压应急开关按键开机

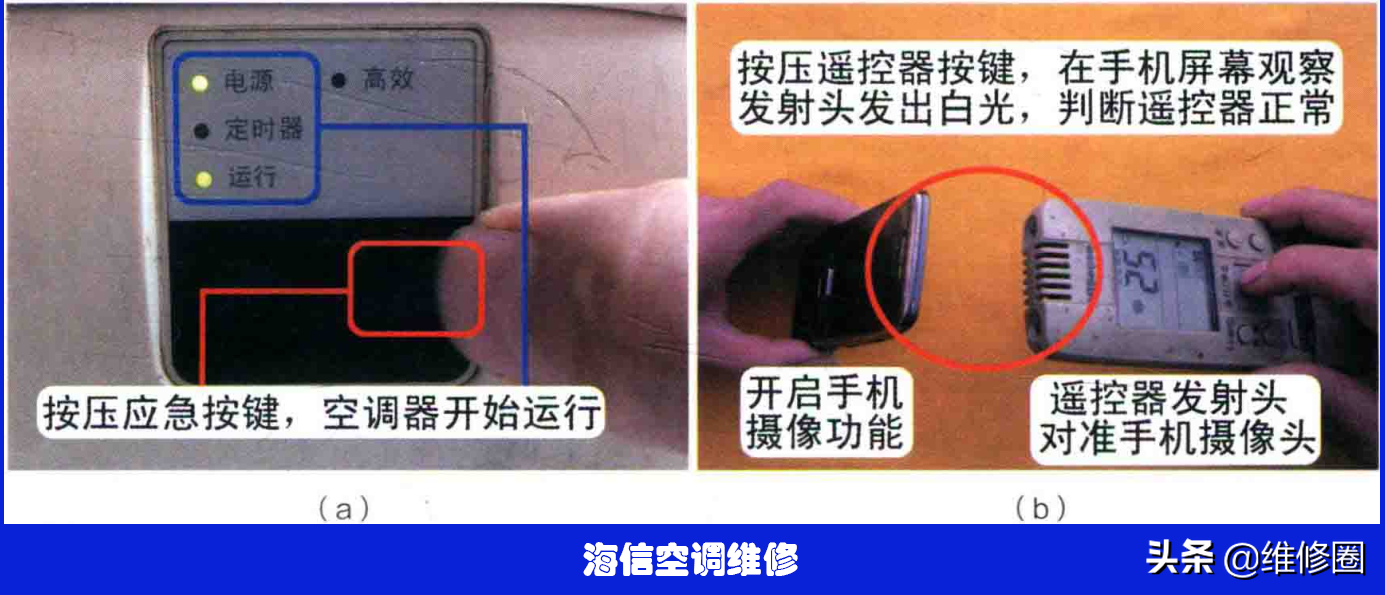

按压显示板组件上应急开关按键，导风板自动打开，室内风机运行，制冷正常，判断故障为遥控器损坏或接收器损坏，见图2(a)。
打开手机的摄像功能，见图2(b)，并将遥控器发射头对准手机的摄像头，按压遥控器开关按键，在手机屏幕上能观察到遥控器发射头发出的白光，说明遥控器正常，判断故障在接收器电路。
图2
2.测量接收器电压

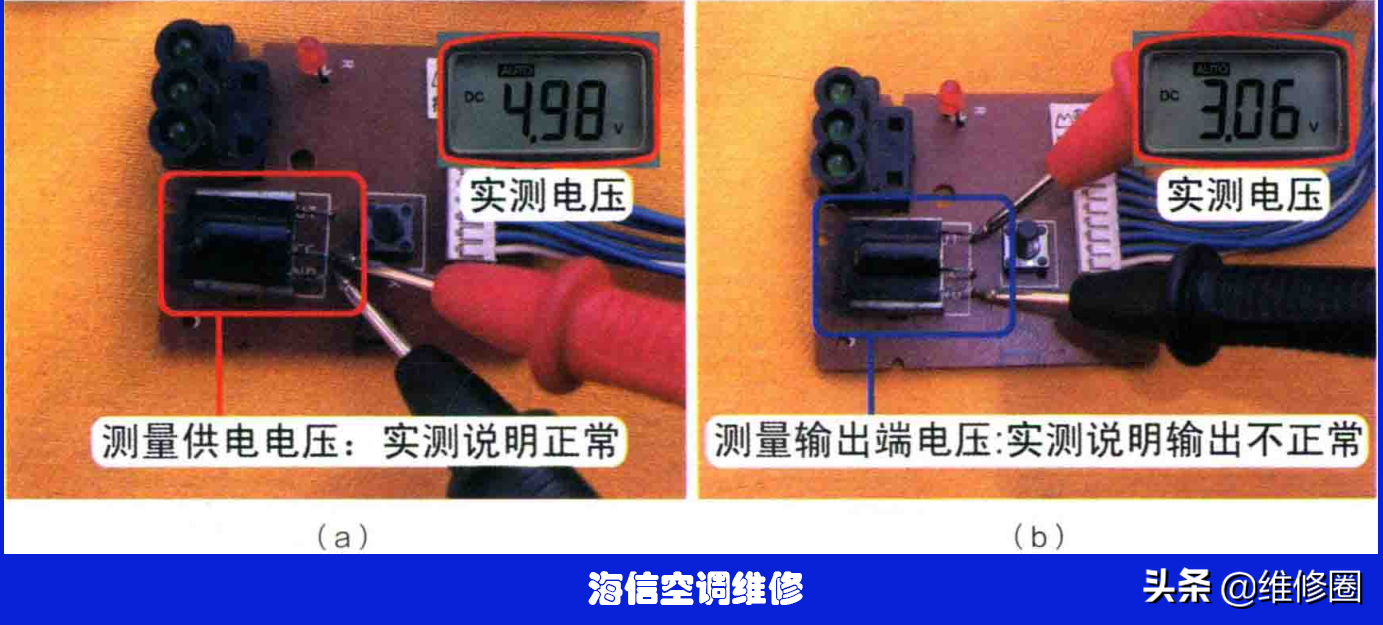

使用万用表直流电压挡，黑表笔接地(GND)，红表笔接电源引脚(VCC)，测量供电电压，正常电压为直流5V，实测为直流5V,说明供电电压正常，见图3(a)。
红表笔接输出引脚(OUT)，见图3(b)，测量输出电压，在静态即不接收遥控信号时电压应接近供电电压5V,而实测电压为直流3V,初步判断接收器出现故障。
图3
3.动态测量接收器输出端电压

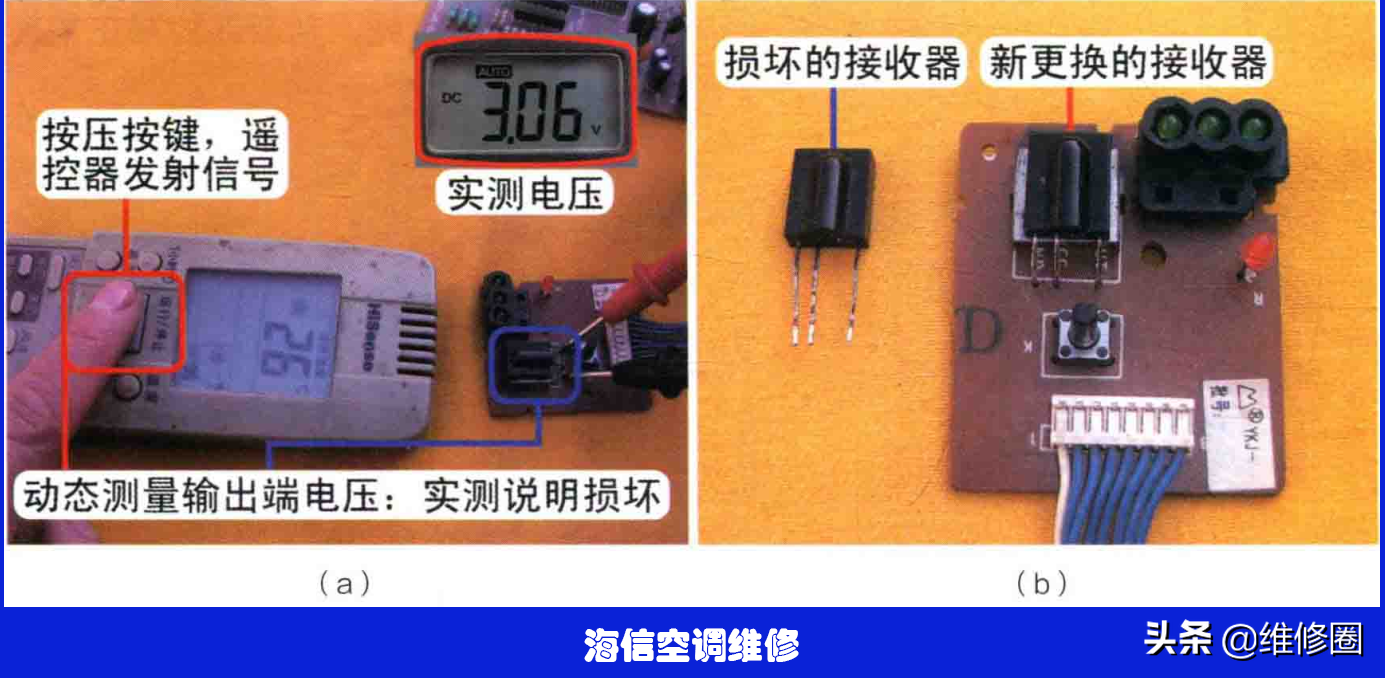

按压遥控器开关按键，见图4(a)，遥控器发射信号，即动态测量接收器输出端电压，接收器接收信号同时应有电压下降过程，而实测电压不变--直恒定为直流3V,确定接收器损坏。
维修措施：本机接收器型号为0038，见图4(b)，更换后按压遥控器“开关”按键，室内机主板蜂鸣器响一-声后，导风板打开，室内风机运行，制冷正常，不接收遥控信号故障排除。
图4

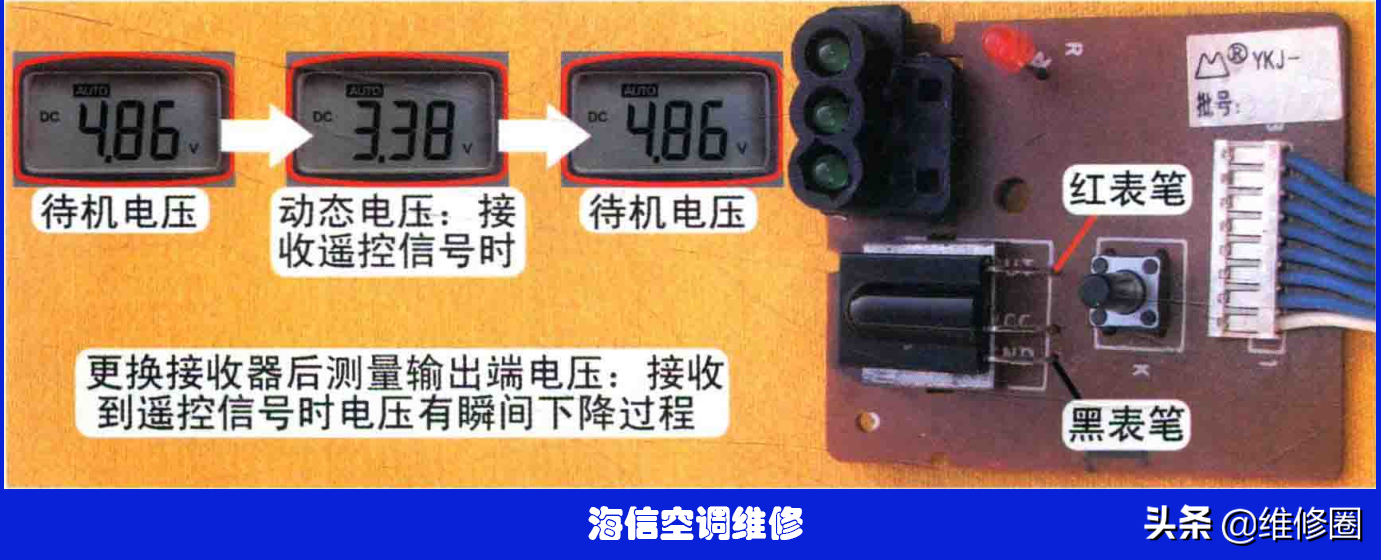

更换后使用万用表直流电压挡，见图5，测量接收器输出端电压，静态电压为直流5V,在按压遥控器按键即接收器接收信号时电压下降至直流3V，然后迅速上升至直流5V。
图5
经验：
0038和1838两种型号接收器在空调器电路中比较常见，其作用都是将遥控器信号处理后送至CPU，在实际维修过程中，如果检查接收器损坏而无相同配件更换时，可以使用另外的型号代换，两种接收器引脚功能顺序不同，在代换时要更改顺序，方法如下。

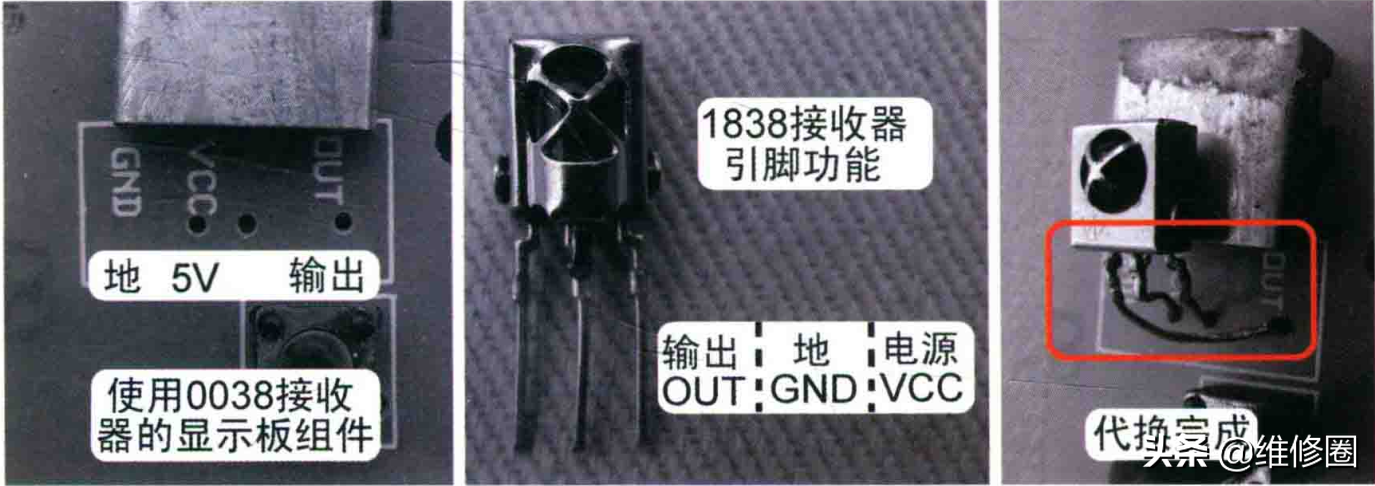

①使用0038接收器的显示板组件用1838代换：将引脚掰弯，按功能的顺序焊人显示板组件，代换过程见图6。
图6

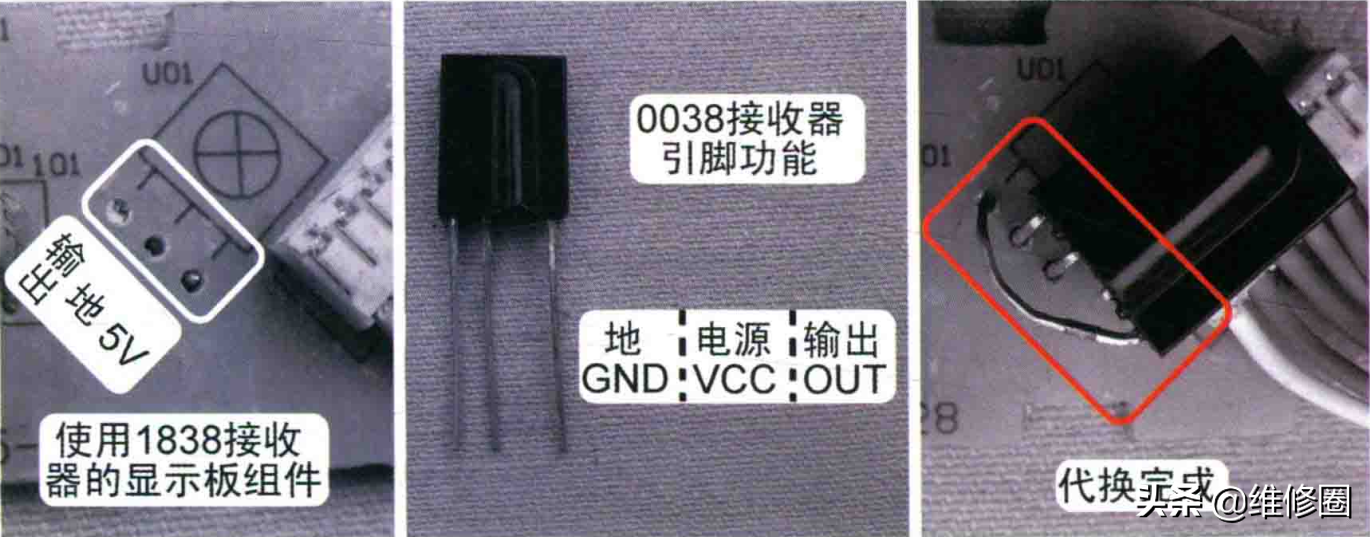

②使用1838接收器的显示板组件用0038代换：将引脚掰弯，按功能的顺序焊人显示板组件，代换过程见图7。
图7
