长虹新型液晶彩电故障检修二例

1、机型；UD49D6000i(机芯:ZLM60H-i)

故障现象：黑屏。

分析检修：该机二次开机后出现黑屏，但声音正常，这说明电源板输出的供电、主板产生的LVDS上屏信号及上屏电压都没有问题，初步判断是背光源损坏，或者液晶显示屏异常引起。为判断背光源是否损坏，首先借助LED背光检测仪(可测试背光灯条是否被点亮，并检测工作电流是否正常)。发现是因工作电流异常而引起的背光熄灭，故判定灯条损坏。

因为每根灯条(不同厂家、批次)参数存在差异，故全部换为同一规格的灯条，但更换后出现亮度不均的闪烁现象。仔细检查电源板、主板、显示屏都没有发现有明显故障。

背灯有闪烁，应该跟调光控制电路有关。随后用数字三用表检测主板的背光亮度控制输出信号（BL_DIMMING）的电压为0.8V（正常电压应在1V~3.3V之间变化，最后稳定为3V左右)，异常。于是将BL_DIMMING信号与3.3V短接(这样操作后背光将无法调节，亮度为最大值)，开机后背光不再闪烁，说明主芯片或调光控制电路上有元件存在故障。

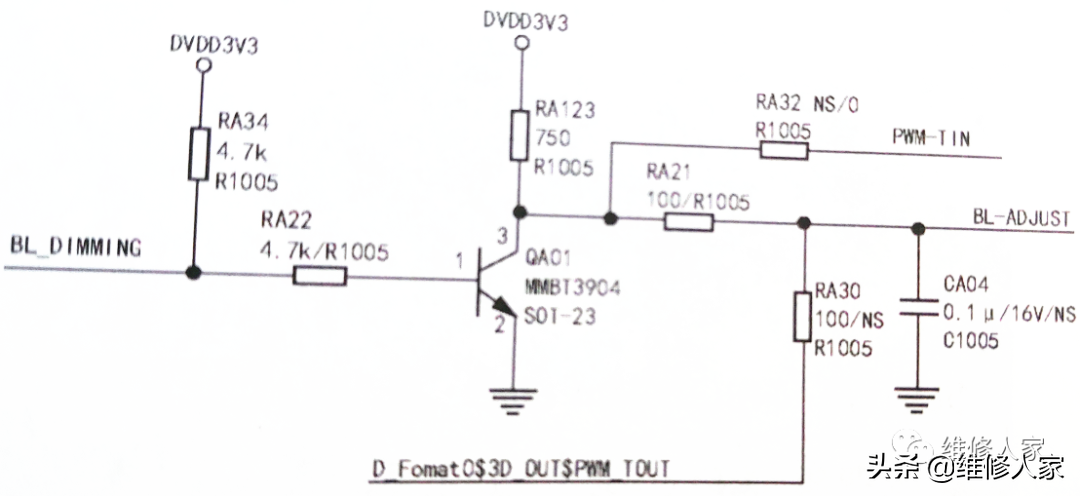

调光控制电路工作过程：主板正常工作后，从主芯片UM1(MT5508)输出背光亮度(电压可控)控制信号，送至调光控制电路中的三极管QA01的基极，使其导通，从而在其集电极得到调光控制信号(BL-ADJUST)，再通过插座J1的①脚，送至背光驱动电路，从而调节背光灯串工作电流，使背灯亮度可控。怀疑更换的灯条上个别灯珠参数存在稍微差异不匹配而引起的闪光，适当改变调光控制电路的元件参数，通电长时间观察背光不再闪烁，故障彻底排除。背灯点亮检测及调光电路如图所示。

提示：遇见闪光的故障，除了检查背光灯串工作电流是否正常外，还需考虑灯串参数是否匹配。

2、机型：55Q3T(机芯:ZLM65HIS2)

故障现象：竖带。

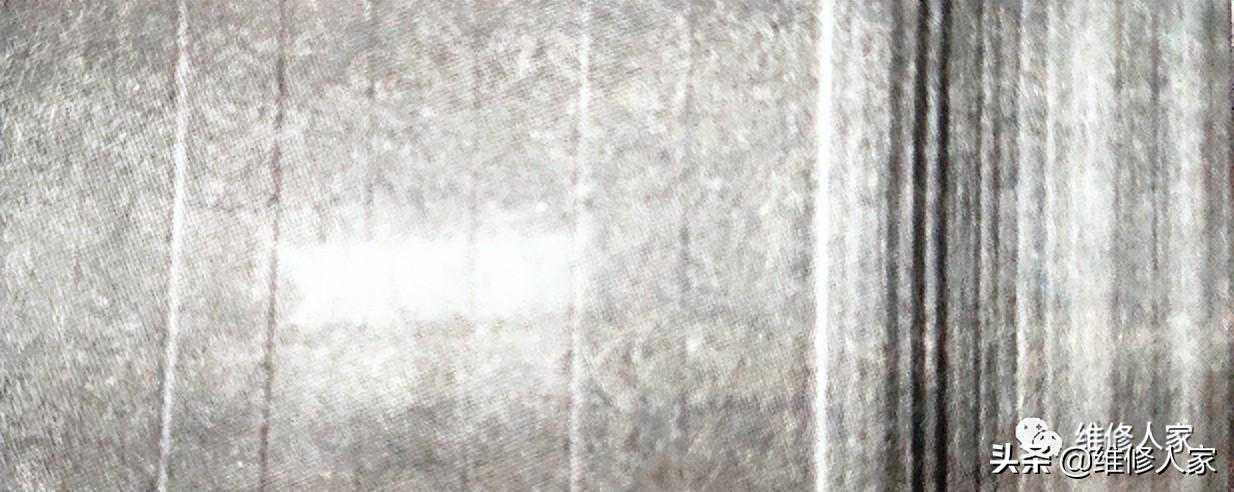

分析检修：二次开机后，出现满屏竖带。如下图所示，但声音正常。可初步判断故障在上屏线、逻辑板(板号:6871L-4608A)或液晶显示屏。

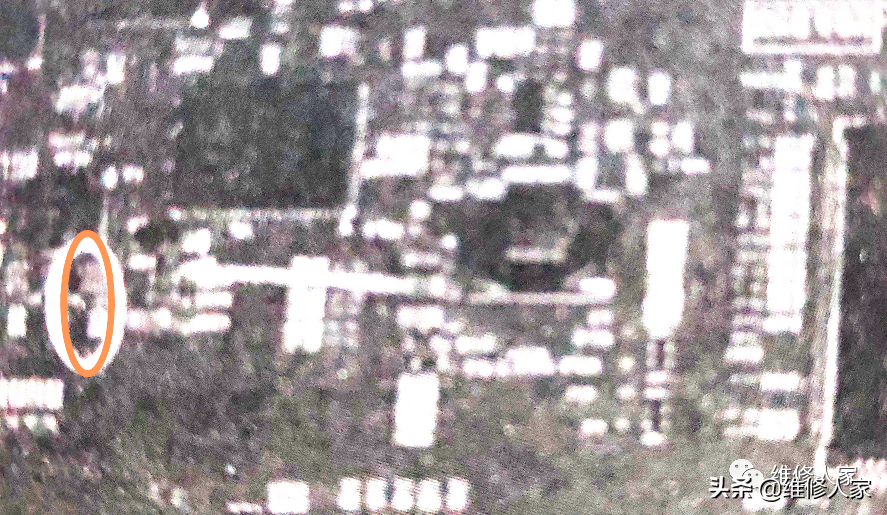

根据经验，该故障通常是液晶显示屏本身(PCB板)有问题引起的。不过，还是采取先易后难的原则，先对上屏线进行检查，没有异常。然后检查逻辑板提供给液晶显示屏的各路逻辑电压和控制信号，发现该逻辑板上的VGH开启电压只有1V（正常为28V)。严重偏低，而上屏供电是正常的12V，VHL(-6.7V)、16V、3.3V、1.8V等电压也基本正常，说明该故障是逻辑板问题引起的。
