在张大妈上看了很多值友关于家庭多媒体方案的分享晒单，包括NAS、HTPC、投影、家庭影院等等，心里一直是很羡慕啊。正好这一阵因为准备结婚，婚房刚装修好，于是准备搭（duo）建（shou）自己的家庭多媒体中心。其实叫多媒体中心有点吹过头了，主要组成部分是家庭网络、客厅HTPC、娱乐办公PC。
家庭网络
先上一张家里装修时候的布线结构图，原谅我小学2年纪的绘画水平，大家能看懂就行
图中红色五角星是入户光纤线的位置，同时装修的时候将信息箱也埋在了这个位置。（PS：装修的时候还是个懵懂的少年，完全没想过网络布线神马的，结果就是导致客厅和3个卧室的网线都只布设了1根，并且都集中到了信息箱。
每每想到这个就恨不得干掉自己。。。）客厅放电视、盒子、HTPC等，卧室1放台式PC机，卧室2放一台笔记本电脑，卧室3安装一个无线AP。
现实是残酷的，现在组网有如下问题：
信息箱太小，本身线就多（网线、电话线、有线电视线）还有一个小插板，放了电信的光猫后基本留下的空间没有多少了，根本放不下路由器。
布线都是1根网线，链路聚合不能，也无法简单的将路由器放在客厅，然后引回信息箱再分配到各个房间。
因此特别提醒各位值友：信息箱这个东西真的是要买大号的，买大号的，买大号的，我当时装修时候买的是TCL罗格朗的信息箱。但是再给我一次机会，我会选择首富家挑选尺寸够大的，并且不要-不要-不要购买配套的多媒体模块，列如路由器模块、电话模块、有线电视模块，根本用不上这些的。

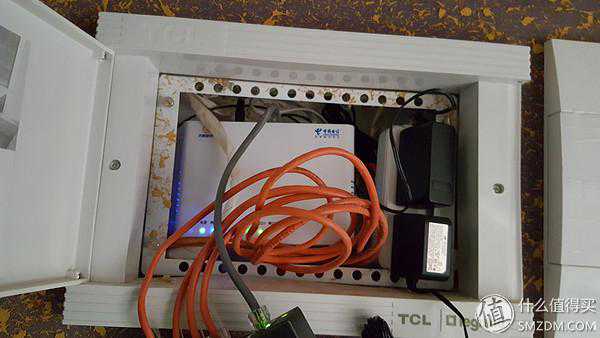

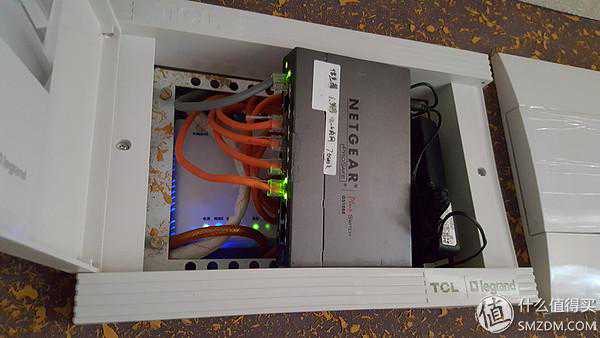

给大家看这个信息箱的实物图：
这是现在已经布置完之后的姿势，具体组网方案见后文，信息箱的内径尺寸大约在23cm长*15cm高*10cm深。
现在里面放置一个两插位的插座，一个电信给的中兴F412光猫，一个网件GS108EV2交换机以及若干网线。可以从图片里看见已经非常拥挤了，根本不可能放的下一个R7K路由器。
简单说明就是使用带VLAN功能（802.1Q协议）的交换机，将两个交换机连接的端口设为trunk，所谓trunk我认为可以理解为一个公共的大门，或者电梯，不通交换机或不通VLAN之间可以靠trunk端口进行通信。这样路由器的WAN口和光猫的LAN1口与交换机链接的端口划为VLAN-01，其余的家庭内部网络端口划为VLAN-02，两个交换机连接的端口设置为trunk，这样既可以trunk端口作为路由器拨号的端口，也可作为路由器的LAN口向其他房间网口或交换机端口共享互联网的端口。
这段有点绕，表达的不是太好。
目前对于网络设备我选择的是路由器NETGEARR7000，交换机两台NETGEARGS108EV2，超五类或六类网线若干，电信提供的光猫是中兴的F412仅有1个LAN口可以用无法双拨，这个以后再研究，相应的链接如下。
R7000在ZDM已经有很多晒单评测，都非常详细，我自己试用后觉得确实性能很好，刷梅林后SSVPNDDNS等都已经可以完美使用，一般家用完全满足了需求，暂时没必要上R7800R8500等（壕除外。。。）。
网管交换机的选择上，NETGEAR提供了GS105GS108两种类型，这两种的区别在于一个是5口交换机，一个是8口交换机，其中又分是否带POE端口（带POE的型号如GS108PE，有POEAP的值友可以选择，我当时没有考虑到这个东西）。
我选择的是GS108EV2版本的，因为就目前来看猫狗上全新的GS108EV3（某猫359元）或GS105E（某猫329元）价格都比较高，GS108EV3比V2版本多了一个网页直接管理的功能，本身性能没有提升。V2只要使用NETGEAR自带的软件就可以管理，设置好之后基本不会去修改。而且交换机这个东西基本上用个几年不会出问题的，在深水宝上买别的二手，这些货目测是公司或者什么奇奇怪怪组织淘汰下来的，大部分功能应该没问题，所以当时是直接买了2台二手的GS108EV2，价格130元一台配DC电源。搜索链接如下，现在有些价格虚高，可以和店主自行砍价。到手后注意测试一下机器，我的就有一台第8号端口无法使用。
组网的时候就都很简单了，按自己家的端口配置就好，交换机配置使用NETGEAR自带软件ProsafePlus，设置方法与教学在netgear官网上有，链接戳我
我自己设置好VLAN后的图如下,这是其中一个交换机的设置图，另一个大同小异：

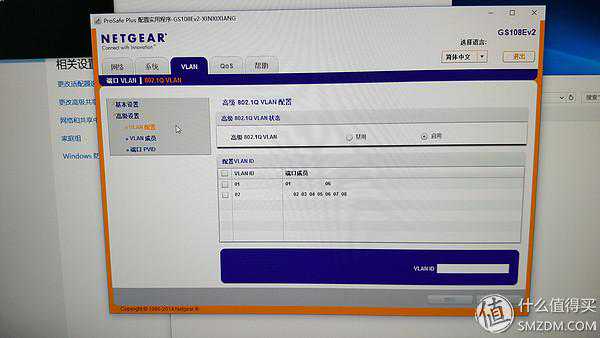

这个是VLAN划分的图，可以看到01口划为了VLAN01，02、03、04、05、07、08划为了VLAN02，06设置为trunk。

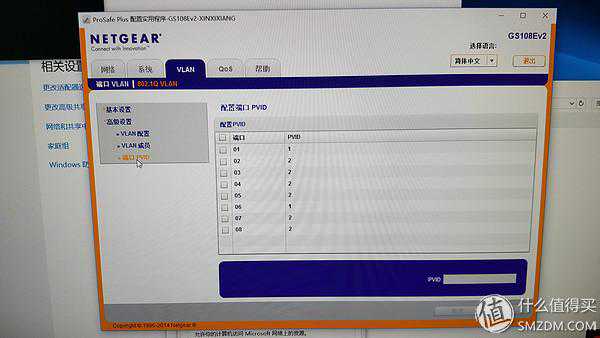

这个是PVID的设置图
R7000是当时在某论坛的商家处购入，拜托他们刷了梅林，拿回来做好上网的用户名密码配置等就可以使用了。可以根据自身的需要设置DDNS、VPN、SS等等，梅林固件还是很强大的。
关于DDNS友情提示2个事情：
公网IP获得的姿势：我是办的电信宽带，之前打10000号问能不能给个公网IP遭到拒绝；然后按网上说的工信部投诉之，电信客服代表回话拒绝；之后又一次联系给我到家里装光猫的电信师傅，他说要公网IP和他们说就行
然后第二天就给我换成公网IP了。不过他说正规流程是应该提什么申请才给公网IP，还说被领导发现这个事情还讲了他几句。总之很感谢这位师傅。也是给需要公网IP的值友分享个经验，问问负责自己片区的电信移动联通等等师傅，说不定有惊喜。
DDNS服务：这个服务现在主流的有花生壳和3322，之前也考虑过花生壳，后来放弃了价格太高，而且解析速度慢。有一天在某宝搜到了一个论坛权贵购买了3322的高端DDNS服务，可以支持30个子域名，这样再拆分给大家用，价格便宜很多，我现在用的就是这个解析速度感觉相当快，也没有流量限制。

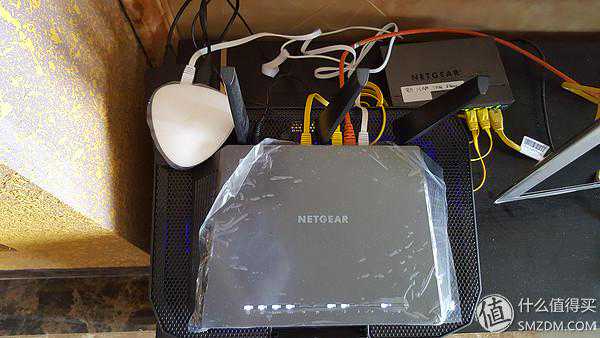

上张路由器的图，R7000底下是某宝买的笔记本散热器，天热的时候吹吹路由器降温，还是有一定效果的。右上角的就是另一个GS108EV2交换机。白色的圆润三角是买迅雷会员送的下载宝。请忽略图里凌乱的线，还没好好整理。。。。
小结：网络设备总计
PC机

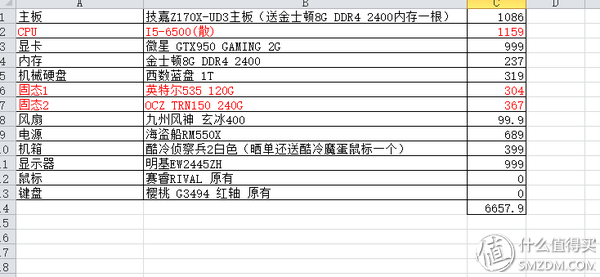

首先来个装机配置图：
我这个配置不是什么性价比装机配置，就是按照我个人对于PC的想法与需要来装的，追求性价比的话和这个配置同样性能我估计4500左右可以拿下，比如少一个固态，电源和机箱投入减小，CPU和主板上I5-4790一套的。
处理些轻工作，文档等等
家人或风景照片简单处理PS，做一点纪念小视频
打打山口山，DOTA2
这4点就是主要用途，并且考虑几点个人喜好，决定以下：
不需要高端显卡，GTX950级别的已经很足够，甚至750都足够了，等了一段时间后看某东750价格依然很高，正好那天微星的950搞预定活动于是999下单。
CPUI5足以，CPU这东西感觉散片最好，没必要上盒装，又不可能买到山寨的。是否二手，到手后注意观察耳朵即可。
需要一个固态做系统盘，并且WOW等游戏放固态上增加运行速度，其他资料、电影、不常用的就丢在机械硬盘上。但是也看到有别人说固态硬盘分区不利于固态的寿命？有点这个担心，于是上2个固态，英特尔535做系统盘，ORC的就放游戏还有应用软件。这样总共360G固态，如果就单纯打打游戏的话，机械硬盘都可以不用装了。
电源和机箱投入多一点，机箱这个东西我感觉1是散热和结构，2是看颜值，酷冷至尊这个侦察兵2白色真的很赞，很多值友分享过，不多谈了；电源这个属于整个PC的命根子，一点也马虎不得，虽然低端便宜的能用，但是为了保险起见还是购买质量档次好一些的，选择结实耐操的海盗船。但是！！！！！我收到的第一个RM550X竟然是个次品，插上电空开就跳闸，当时还是在办公室装机的，把整个办公室都弄停电了。换货后一切正常。也请各位值友小心啊。
主板选择做工性能都好些的，但是不用上那些特别专业的电竞板。选择了技嘉的Z170UD3，用料扎实，接口也很丰富，ZDM这也有很多晒单都评价不错，那几天某东搞活动，满减后1086元，还送个金士顿的DDR424008G，相当于850元，于是剁手。
风扇就是经典的反人类400，这个的卡扣真的是反人类。。。。
显示器就是挑了个1000元的带小音箱的明基的，这个没啥研究，也不懂屏有什么区别，现在用着很好。

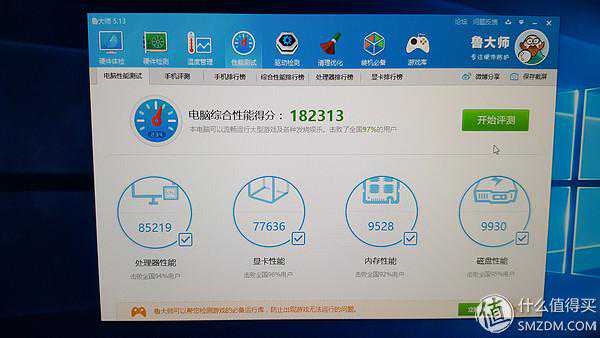

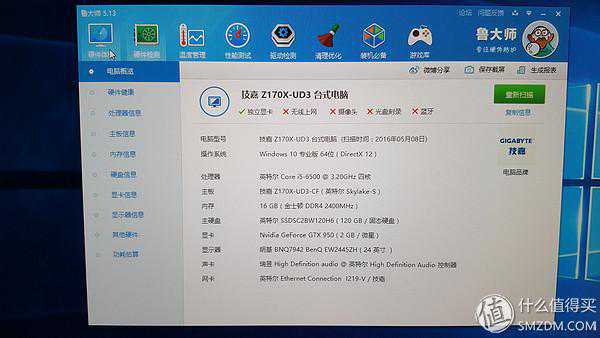

上个鲁大师图
跑分图

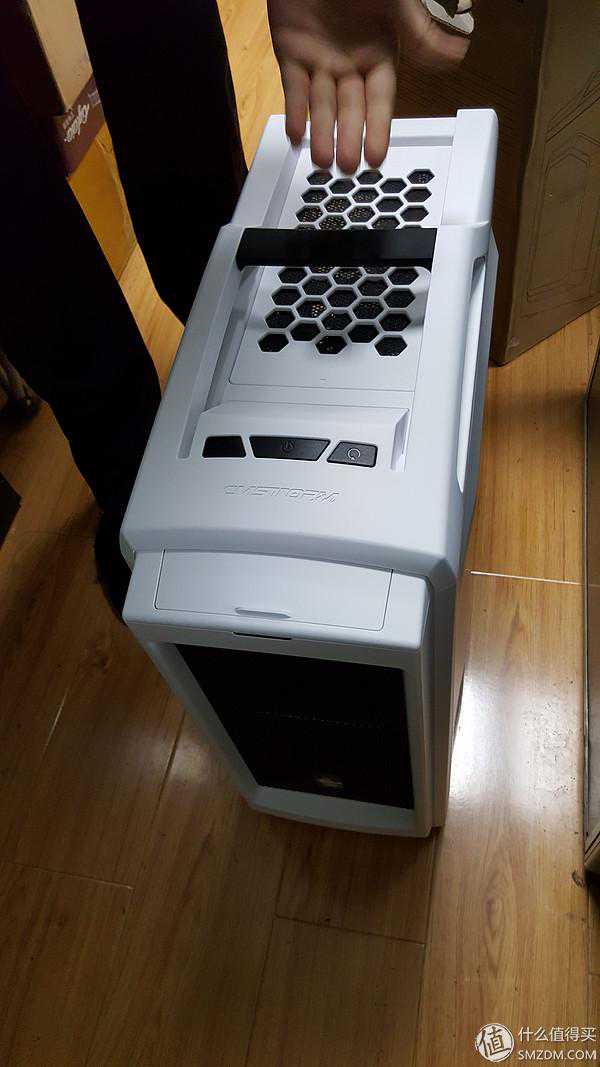

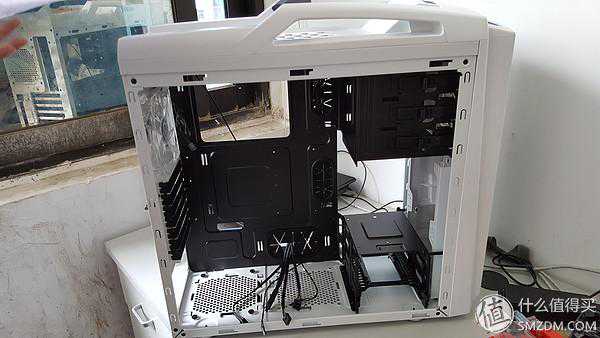

这是刚到货的机箱，什么都没安装，这款机箱用料真的不错，拎着很重，走背线的空间也很大，美中不足的是仅附带了一个固态硬盘托架，像我这种买了个固态的就得某宝上让商家送个劣质的。。。

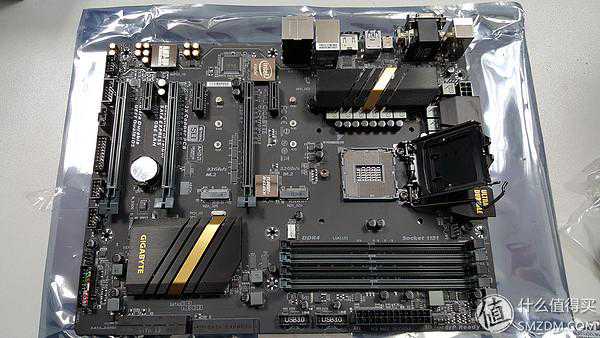

主板的开箱图，黑色带一些金色线条的点缀，3个PCI插槽，4个内存插槽

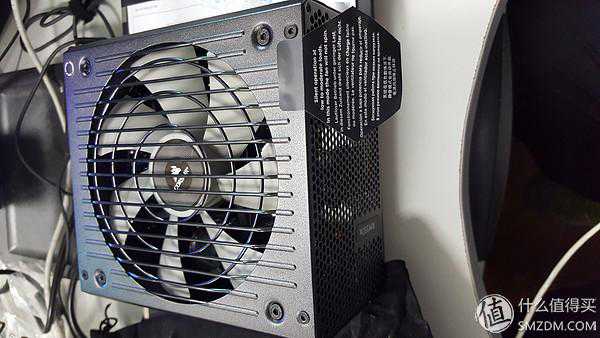

电源图三张，电源硕大的散热风扇

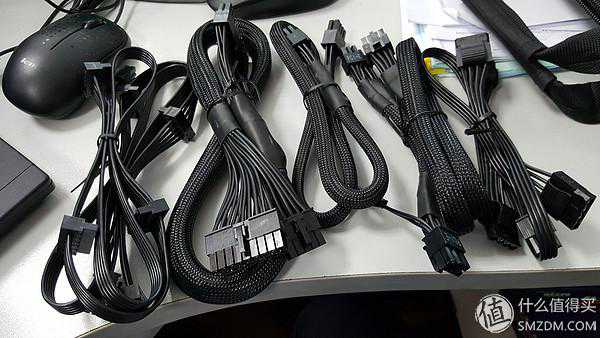

附带的电源连接线，对我而言刚好够用
全模组电源，省心了啊，其实是我懒。。。

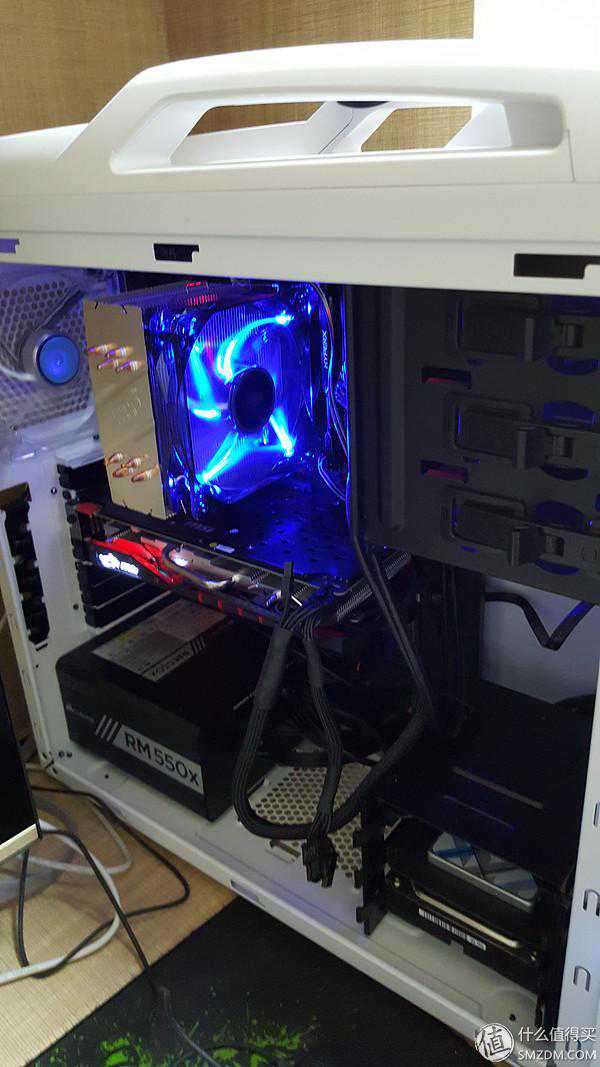

这是合体以后的图，蓝色的玄冰400配红色的微星显卡，其实机箱后部的风扇还会有白色LED，我感觉是很奇怪的组合

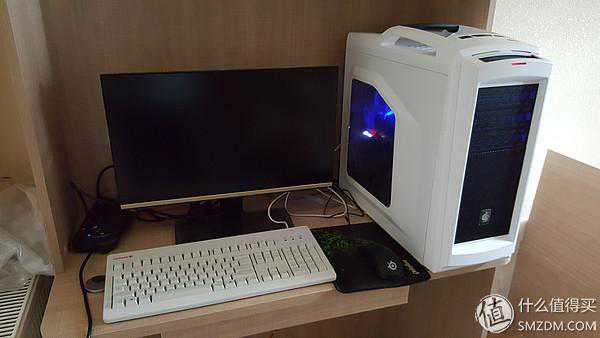

全家福来一张，现在用着很舒服
NASHTPC选择
我对于这个的需要主要是由于：
现在电视盒子用着并不方便，我现在的家里用小米盒子3，很多电影电视剧还是看不了，要付费或者注册会员各种。
打电话去广电问了下新装个机顶盒先交720元，每个月再交28元，我真是X了狗。
天朝开始封杀各种网盘，迅雷也封杀各种大姐姐链接，很多资源要好好保护啊。
有个自己的存储照片、资料的空间，可以远程唤醒，可以远程管理访问。
尽可能静音，功耗方面没有特别要求。
综合考虑过以下几种方案：
希捷西数NAS
之前最开始接触和认识就是西数的MyCloud系列，当时看好GEN2的8T版本，以及希捷的PersonalCloud系列，但是再仔细研究后发现这两个系列的都是软件不够给力，很多功能无法实现，家用当个存储倒是足够的。
群晖QNAPNAS
组装NAS
成品代表有GEN8和某宝的万由NAS。
GEN8这个讨论的值友非常多，优缺点也很明显。我觉得选择GEN8要能接受2点：1噪音，2无尽的折腾，换CPU，换内存，换换换。
某宝的万由NAS
我的自组NAS
现在我用的是自组的NASHTPC一体，其实想再省心一点的值友可以选择电视盒子+群晖NAS这种组合，非常稳定简洁。但是我主要考虑到两点，所以放弃了：
价格，现在4盘位的群晖一般在3500+还不带硬盘，再配一个一般的电视盒子300+，再加一块3T硬盘800，就差不多是5000的投入
功能，老婆这平时还想逛逛某宝，某品会等，平时浏览个网页，在客厅就能做这些，家里PC在用的时候也不会冲突。
在ZDM热身的时候看到了值友的文章，感觉学习了不少；
于是按照这位值友的思路，改动一番符合我自己需求的配置如下：
主板，这个主板除了支持千兆网口，，4个SATA口之外，还有DP接口，因此可以实现2160P@60HZ输出，这样就可以再电视上玩玩炉石之类的游戏
CPU，I3-6100附带的HD530核显已经很强大了，能输出4K@60HZ的分辨率，硬解各种电影无压力，主频也足够高，就是功耗上对比N3150等有点大
固态，这个固态其实不是必须的，但是需要HTPC开机快，启动应用快的话，并且保证4盘位存储的前提下，这个主板就只有一个能接固态了，我搜了下接口的固态都不便宜，于是就在这同一家剁手了SM951，这速度真不是盖的后面有测试图。
机箱，这个就是我从上面那位值友那学习的最大心得，这个机箱真心不错，除了价格。4盘位，支持热插拔，颜值不错，体积也不大，自带电源。不过据说是风道设计的不太好？现在用下来倒是没发现机器会很热。
风扇，这个风扇是这个机箱尺寸能选择的最高的风扇了，确实很静音，我放在客厅里，哪怕是很安静的情况下也听不到噪音，给个好评。
鼠标，之前发过开箱了，有兴趣的朋友可以一看
键盘，这个K400PLUS自带了触摸板，用着还是不错，胜在价格便宜。

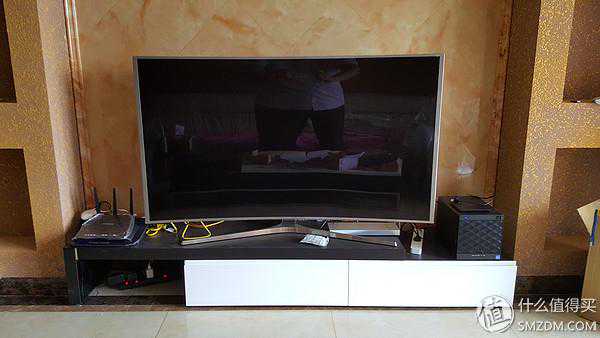

照例，全家福。电视君，左边是R7K，右边就是本节的主角NASHTPC

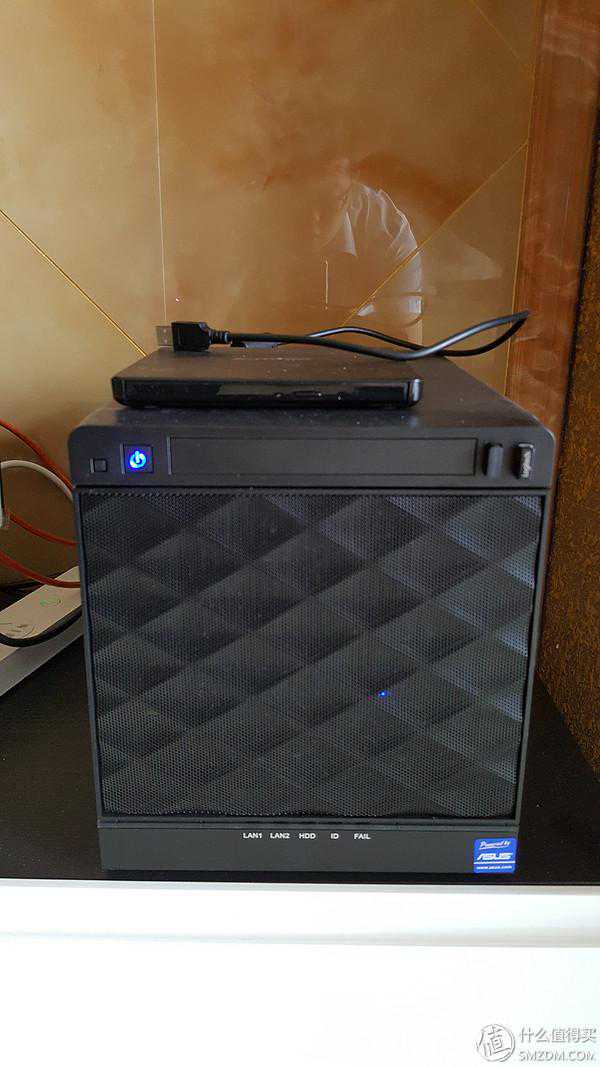

来张正面图，右上角可以是鼠标和键盘的无线接收器

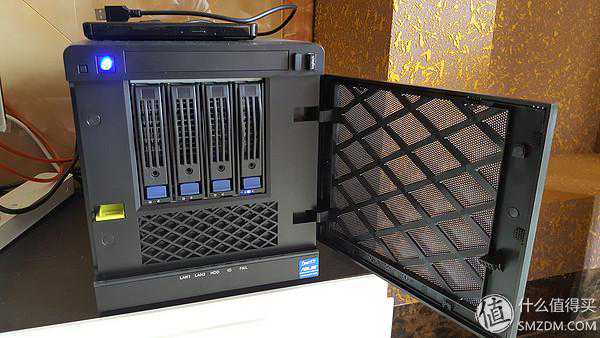

打开硬盘舱门后可以看到4个硬盘盘位，每个自带一个硬盘托架

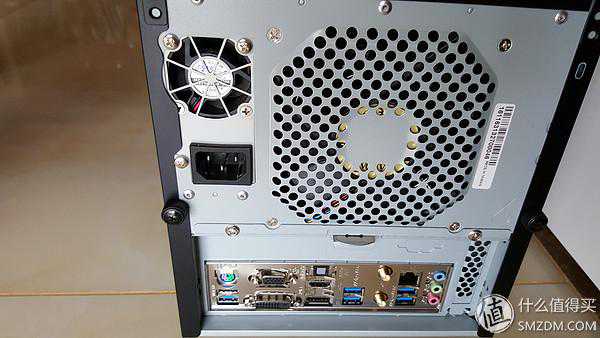

背部来一张，可以看到机箱的散热口和电源的小风扇

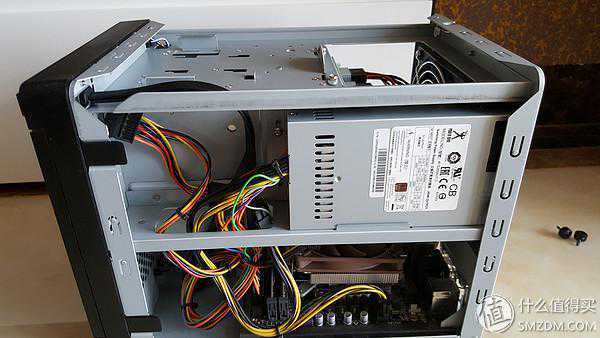

侧位图一张，横置的就是自带的电源

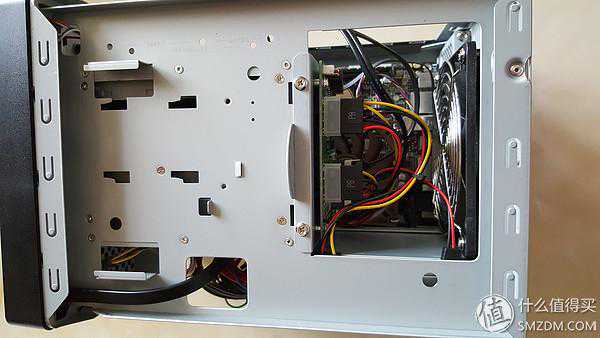

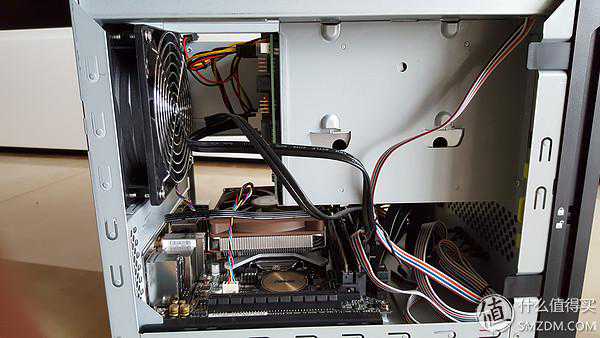

侧位图另一侧，可以看到主板是平放于整个机箱底部得，风扇的高度已经是极限了，我这个理线技术实在太渣，只能堆起来了，不过还好不影响散热，这个主板的接口是在主板底部得，这里就看不到了

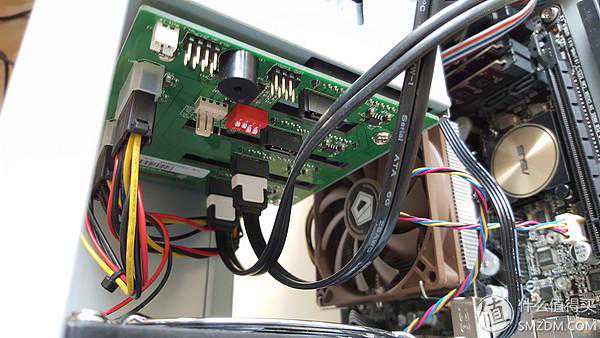

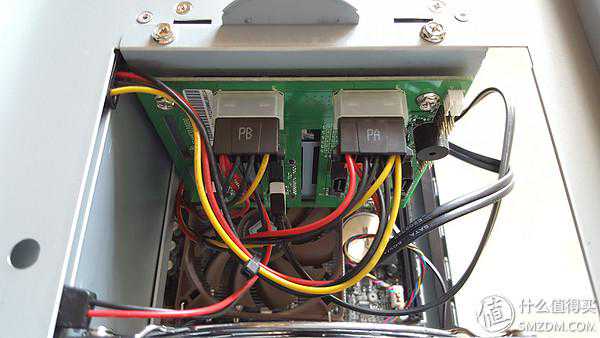

自带的硬盘控制器，两个电源口供电
侧面的硬盘控制器，4个SATA接口

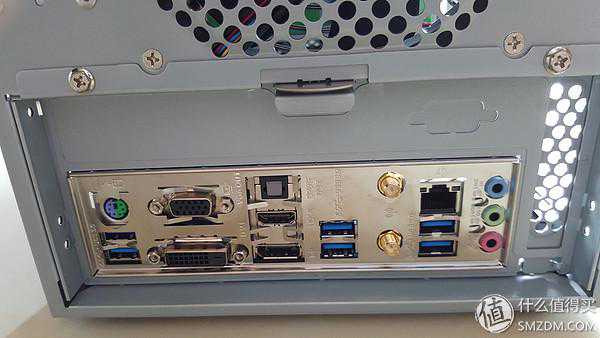

主板的外围接口，可以看见一个HDMI口，HDMI下方的就是DP口，遗憾的是仅有一个千兆网口不能做链路聚合

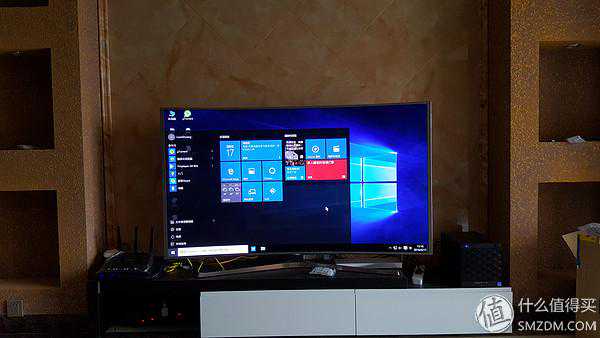

实际开机使用图

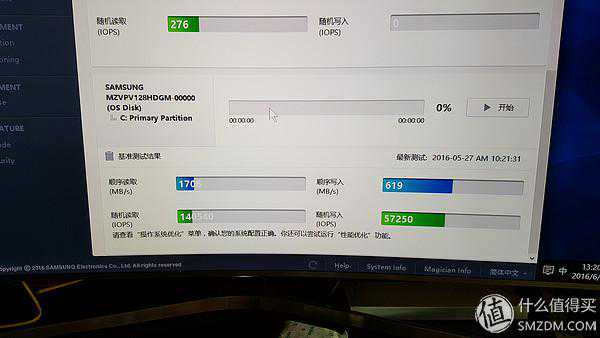

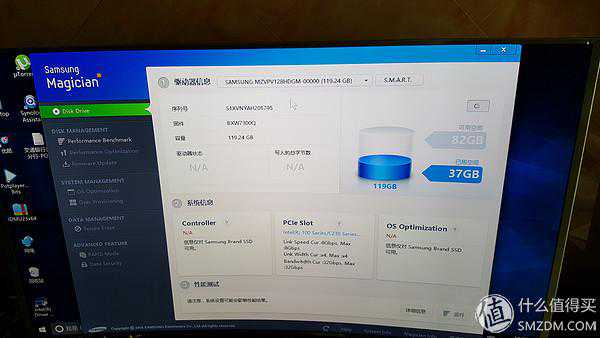

三星SM951固态的属性图和测试

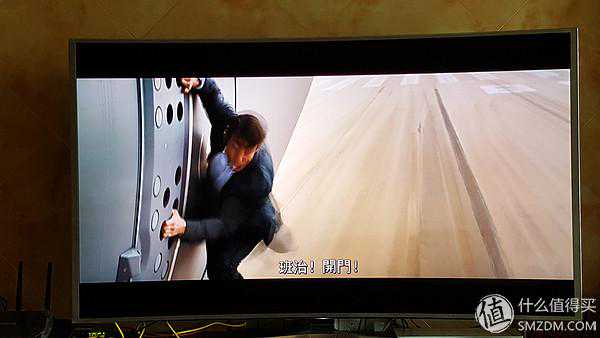

播放碟中谍5，阿汤哥徒手扒飞机

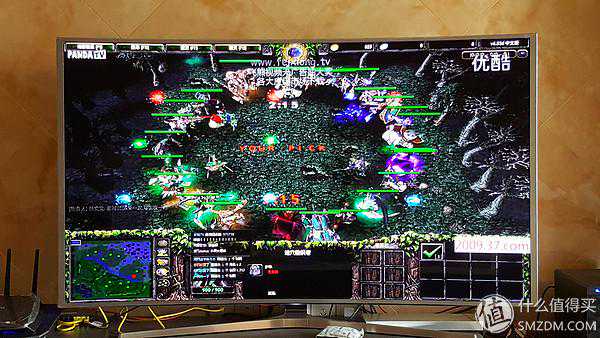

优酷看直播
超能陆战队萌萌的大白
播放电影，电视等没有任何问题，远程管理方面，使用windows的远程桌面就可以很方便的管理，因为我平时就在办公室，也不会经常跑哪，用远程桌面就可以方便的传文件，控制下载等。如果出门的话，可以用手机端安装的华硕的AICLOUD，传文件传照片都很方便，管理下载可以用UT的远程端。

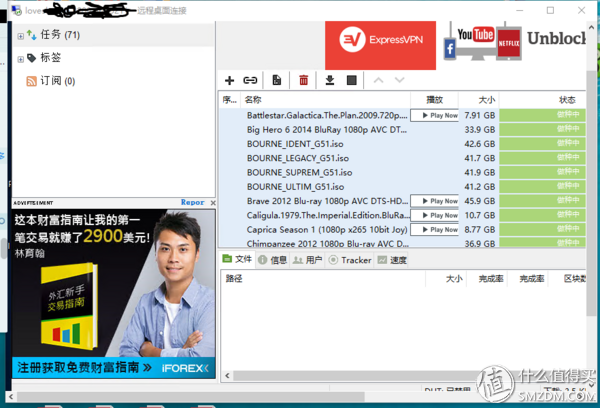

用远程桌面就可以方便的管理
后记：这次写的可能还有很多不完善的地方，更多想表达的是我自己搭建家庭多媒体的想法和选购东西的思路，希望和大家多多交流，有错误的地方我会立刻改正，谢谢各位值友，谢谢小编。
