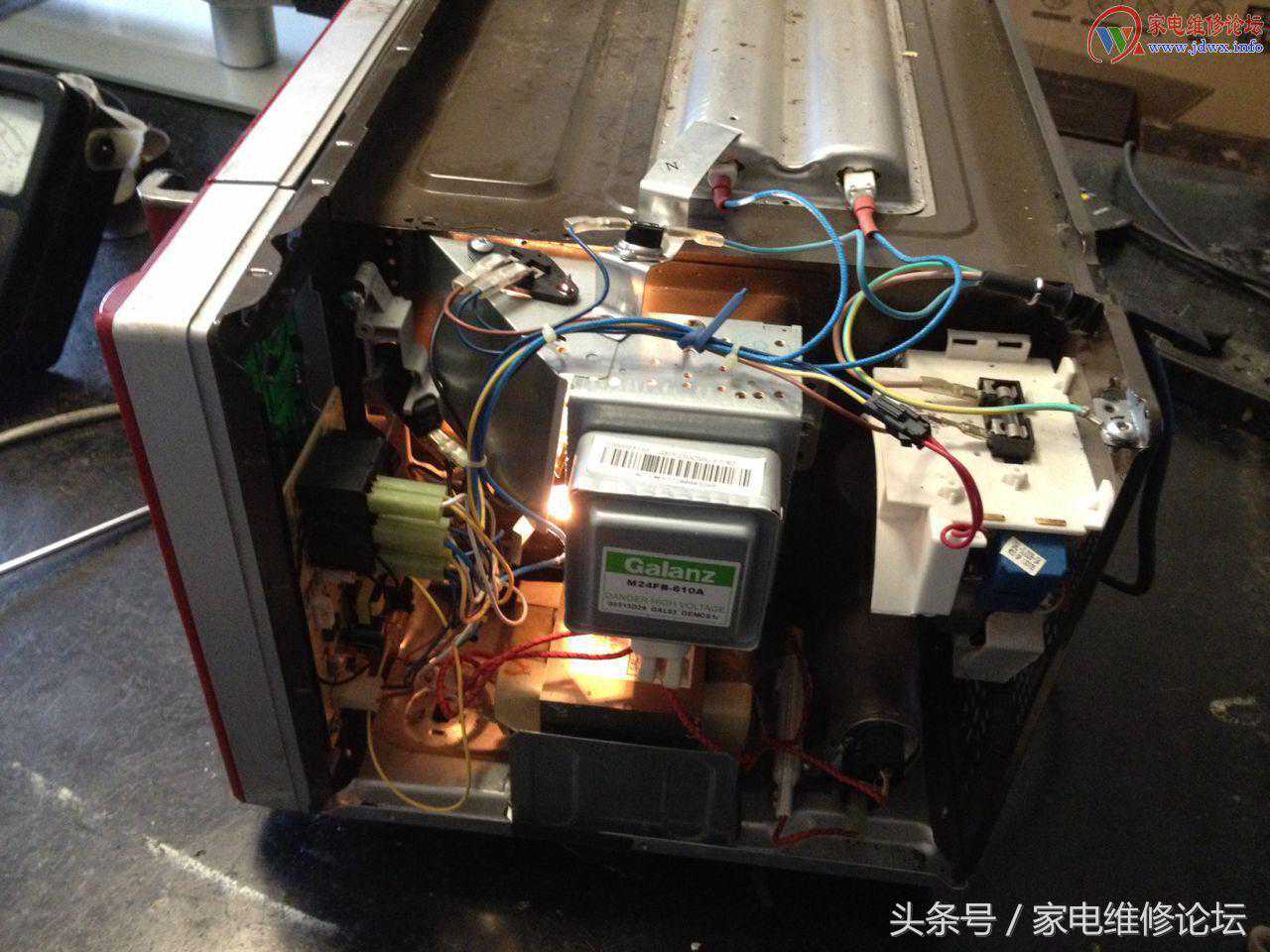

格兰仕微波炉G80F23DCN3L-F7{R0}不加热，，所有操作一切正常，风机也不转，怀疑电脑板坏。于是拆机对微波炉门开关检查发现门开关是好的，由于风扇，烧烤，微波管供电都是通过继电器由电脑板发出控制指令进行控制，于是对继电器控制电路进行检查。
发现我无论开启微波还是烧烤图片中Q6三极管基极始终没有电，这个三极管基极供电来至q1。检查Q1基极5V射击5V，这是一个PNP三极管，只有当基极低于射击0.7v他才会导通，这个三极管受控于电脑板上面一个四排电压逻辑转换芯片。通过测试无论微波烧烤这个芯片控制Q1三极管基极脚没有电压变化，本人认为这个芯片可能该脚已经损坏，淘宝看来这个微波炉电脑板还有点贵，再加上现在要过年了快递也忙。

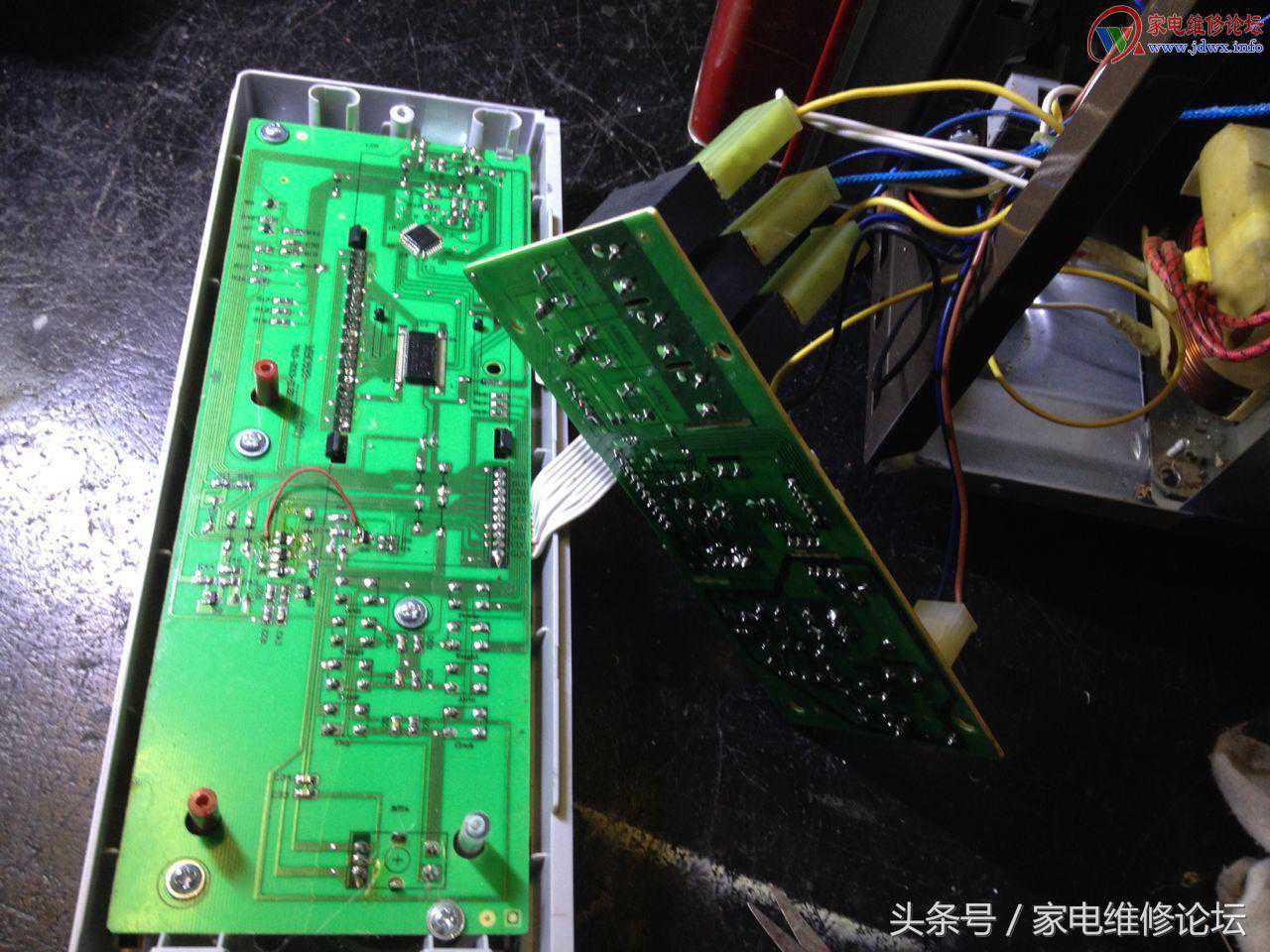

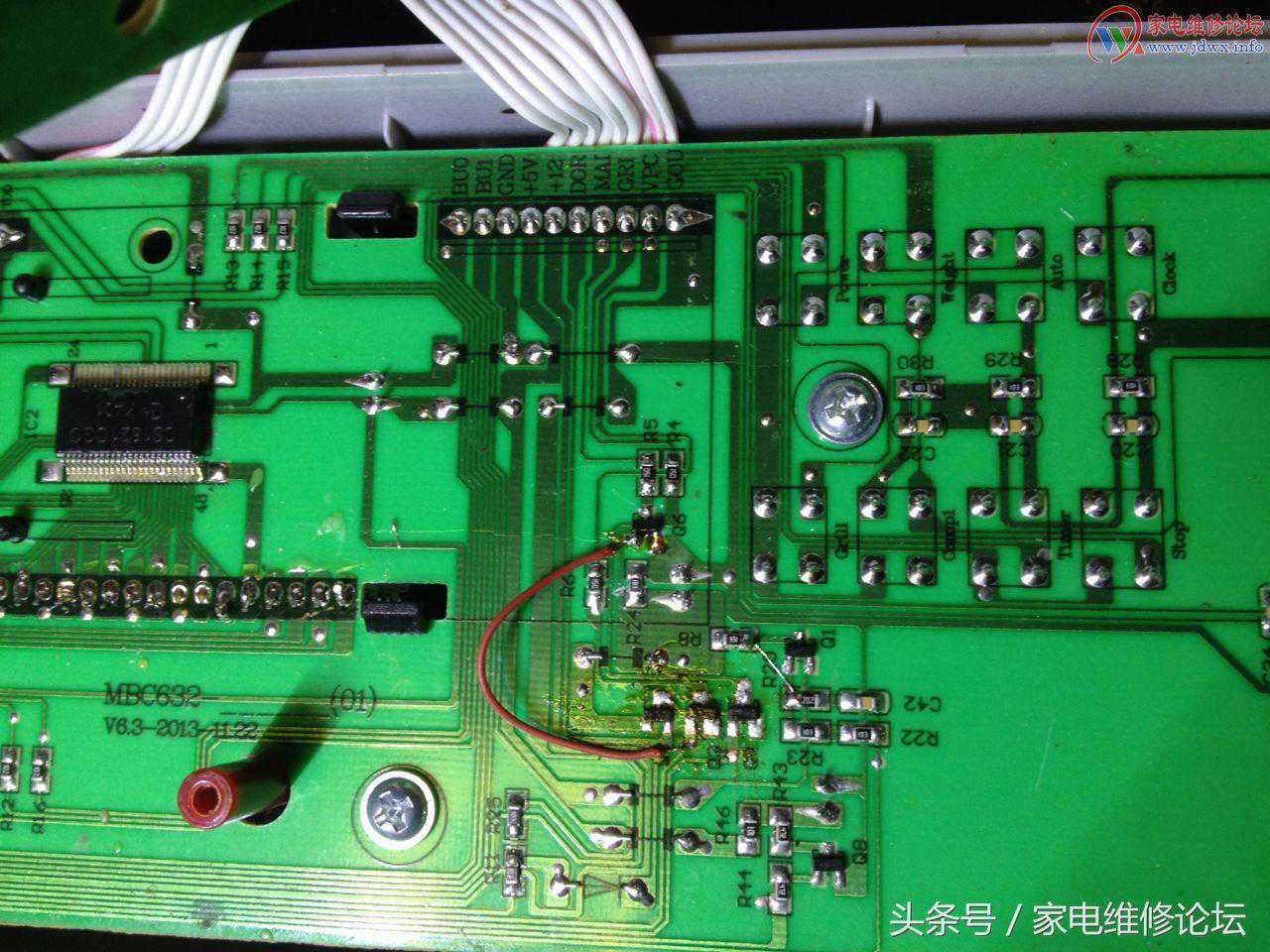

于是分析电路后决定用导线将Q1三极E级接入C级，这样当微波炉关门后风机就会转动，由于考虑到用户烧烤用的少，于是将微波控制信号同时控制风机继电器三极管{按照图片接线],其实我过后想也可以将电路改好烧烤风机也可以转动。
这个电路工作原理是这样的，看我分析对不？就是当开启微波或者烧烤或者微波烧烤同时开启时候，三极管Q1基极就受前面逻辑芯片一个低电平控制，于是让集电极输出5V电压，这个电压一个给风扇继电器三极管基极提供偏值让其导通，风机马上转动，同时又给烧烤继电器三极管射击供电，让烧烤微波继电器三极管处于待命状态。当微波烧烤三极管得到高电平电压的时候就导通，这种设计其实就是当风机不转的时候，微波和烧烤是不会工作的，只能说这是一种保护性设计电路，我感觉我改了电路后这种保护没有了，不过我想原来的微波炉没有这样设计也还是在用。（作者：科利达王）
